曲谱自学网今天精心准备的是《热继电器实物接线图》，下面是详解！

热继电器的接线图最好是实际的接线图

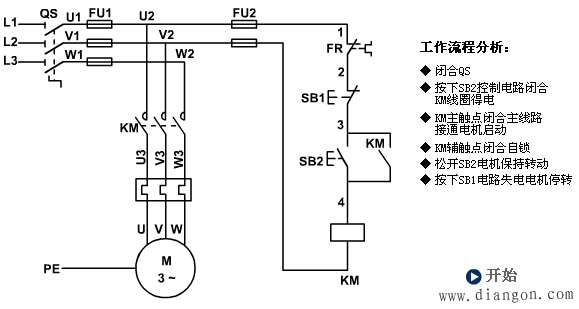

热继电器的接线图，如图所示：

接触器的主接点与热继电器的主接点相连，热继辅助接点可与继电器的辅助接点串连或直接接在控制回路电源当中起到保护主回路的作用。就拿三相接触器和三相热继电器来说继电器的三个主接线接到三相接触器的下端出口。

通常热继电器接在接触器的下面，即主回路是断路器--接触器--热继电器，热继电器的常闭辅助接点串联在接触器线圈回路，以便在热继电器动作时断开接触器。

拓展资料

热继电器的工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

参考资料：百度百科-热继电器

继电器实物接线图

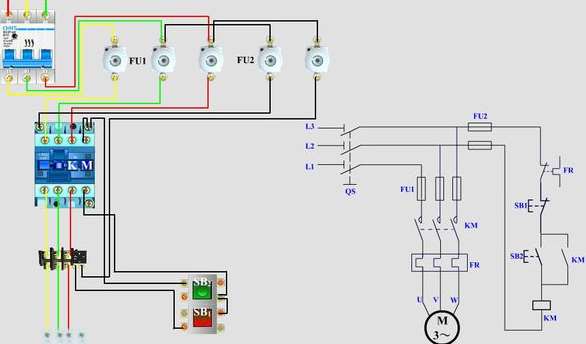

继电器实物接线图，如下：

线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用 。

扩展资料

继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

参考资料：百度百科-继电器

热继电器实物接线图

热继电器实物接线图...

热继电器实物接线图

热继电器接线图图解

热继电器接线图图解...

热继电器接线图图解

热继电器↗左边接接触器，右边接电机，热继电器常闭接点串入接触器线圈回路。

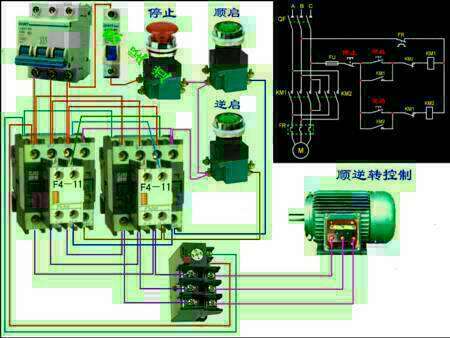

工厂一般控制电机的配电柜接线实物图（断路器，热...

　　主线路三根火线接接触器的L1、L2、L3端子（顺序无所谓），接触器的出端T1、T2、T3接热继电器的进线，热继电器的出线直接接电机。控制线路从接触器的进线端引一根线到热继电器的常闭触点，出线再接按钮开关（带自锁的话，按钮开关并上一组接触器的常开触点），然后进接触器的线圈，线圈电压380V的话出线回到接触器的另一根火线上，220V接零线。 电机反转调换主线路任意两根火线的位置。

　　

热继电器接线图

（电路图，实物图）...

（电路图，实物图）

热继电器底面是5个焊脚，三个脚里两边的是线圈，中间的脚和另一边的两个脚是单刀双掷开关，线圈得电后动作，使之转换节点。需要实物图？

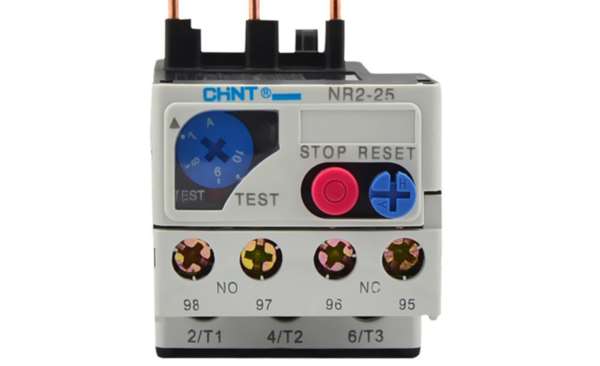

热继电器接线图(JR36-63)

热继电器如何接线（JR36-63），辅助触头的常闭长开是什么意思？怎么接要什么辅助的电源吗，还是就是导线连接即可？...

热继电器如何接线（JR36-63），辅助触头的常闭长开是什么意思？怎么接要什么辅助的电源吗，还是就是导线连接即可？

热继电器是三相的，连接三根火线。三根火线分别穿过三个电流互感器。

　　电流表只有一个，需要一个切换开关，降三个电流互感器的二次绕组任意一个与电流表连接。

　　注意未连接电流表的互感器二次绕组一定要短路。

1电度表属于计量仪器，电流回路不可串入过大电阻，否则计量失准。更不能接入开关。所以和热继电器应该无关。

2电流表精度低，可以串入符合要求的小电阻，可能你指电流表。

3大电流保护，可以利用电流互感器二次电流使热继电器动作，作为继电保护。

4电流互感器次级不能开路，否则产生高压

你说的是否为继电保护用，在互感器二次回路串入热继电器，热继电器动作电流在5A以下调节，热继电器开关触点，接保护用（或工作用）空开线圈。

应该用两路，否则，因断相可能保护不动作。

220v交流接触器热继电器水泵实物接线图

全部是220v...

全部是220v

（交流接触器、热继电器、水泵电机全部是220v ）实物接线图如下：

交流接触器和热继电器的接线图

希望能帮助到你
