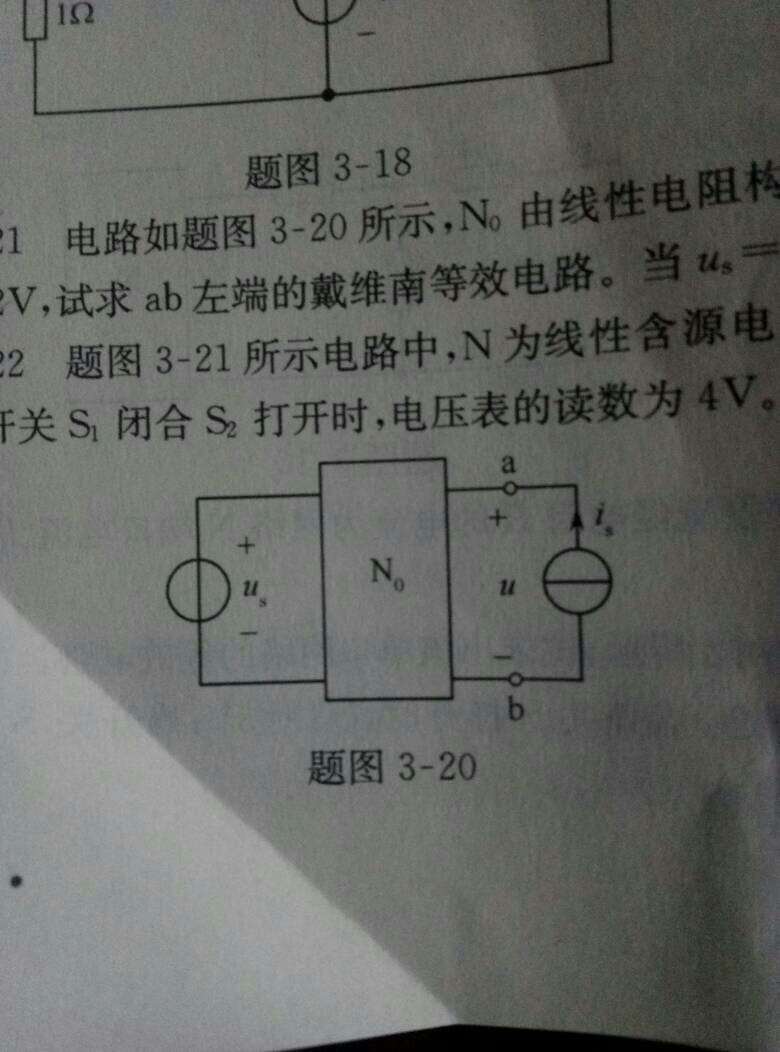

电路如题图3-20所示，

电路如题图3-20所示，N0由线性电阻构成。已知当us=4v,is=0,u=3v;当us=0,is=2A,u=2v,试求ab左端的戴维南等效电路。当us=1v,电流源用2Ω的电阻替代后，电压u为多少...

电路如题图3-20所示，N0由线性电阻构成。已知当us=4v,is=0,u=3v;当us=0,is=2A,u=2v,试求ab左端的戴维南等效电路。当us=1v,电流源用2Ω的电阻替代后，电压u为多少

　　解：Us=4V，Is=0时，由于电流源电流为零，相当于开路，此时的电压U即电压Uab，就是ab左端的戴维南等效电压，即Uoc=Uab=U=3V。
　　Us=0时，即为电压源短路，相当于电压源置零。因为N0为线性电阻，所以此时ab左端为纯电阻线性网络。
　　从ab端外加电流为Is=2A，端口ab的电压为U=2V，相当于在ab端外加电压U0=U=2V，从a端流入的电流为I0=Is=2A，所以端口ab的输入电阻、也就是ab左端的戴维南等效电阻为：Req=Rab=U0/I0=U/Is=2/2=1（Ω）。
　　因此，戴维南等效电路为：Uoc=3V，Req=1Ω。
　　当Us=1V，左端的戴维南等效电压Uoc会发生变化，但是等效电阻Req是不变的。而且由于N0为线性电阻，所以等效电压Uoc的值和Us的电压值，应该是保持线性关系的，由Us=4V，Uoc=3V，即k=Uoc/Us=3/4。因此，当Us=1V时，Uoc=k×Us=1×3/4=0.75V。
　　电流源用R=2Ω电阻代替时，根据戴维南定理：U=Uoc×R/（Req+R）=0.75×2/（1+2）=0.5（V）。

电路图中,j20Ω代表什么意思

因为阻抗z=R+jx ，即阻抗是用这个形式来表示的，其中R表示为纯电阻，而x则表示为电抗，且当x大于0时，表示为电感性，而小于0则为电容性的电抗，所以
j20表示为电感性的，大小为20欧的电感

图中两个电路图区别是什么

图中两个电路图没有区别，
都是先并后串。

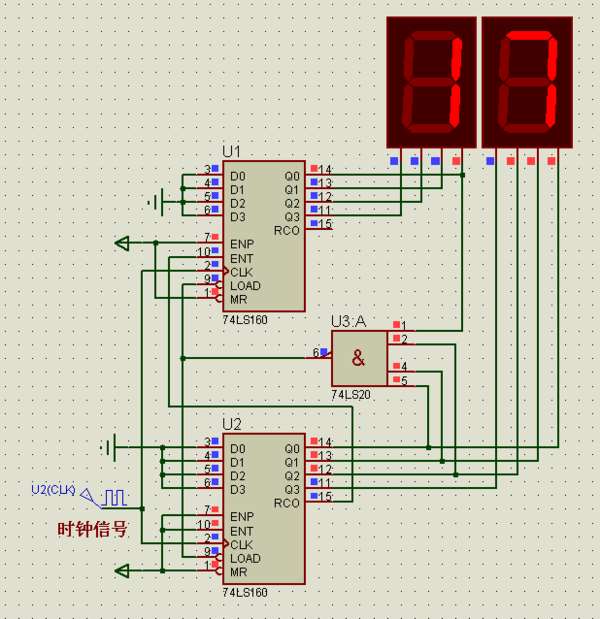

用两个74160联级和sn74hc20n与非门做18进制计数器...

你这两个电路选的，不是一个系列呀，可以选择同一子系列的，74LS160，74LS20。改成18进制计数器，可以采用反馈置数法，利用最大数17产生置数信号，清两片74LS160清0，实现改制。

逻辑图即是仿真图如下所示，那数码管你不用画，那是为了显示仿真效果的。

电路图中的BV—3×2.5—JDG20,SR—WC,CE是什么意思

BV—3×2.5：硬铜芯聚氯乙烯绝缘电线，3根2.5mm2,
G20是管径，

SR：沿钢索敷设
CE：沿天棚面或顶棚面敷设
wc：暗敷设在墙内

电路系统图中断路器 L7-20/1/C 与 F7-20/2/0.3 的区别

这是穆勒的微断产品，L7是断路器，F7是漏电保护器，L7-20/1/c意思是L7系列20A，1P，C类保护 。F7-20/2/0.3是漏电保护器F7系列20A，2P，漏电动作电流300mA，希望你能满意。

更多扩展补充

扩展

一般照明线路用哪种断路器？插座线路用哪种断路器？

补充

你指的家庭用么？要是家庭的就用F7-20的。国产的DZ47LE ，ABB的GS260系列这些都是漏电保护断路器，既能短路保护还有漏电保护，300mA的就行了。家庭用一般就是16A、25A的就行了。

扩展

我说的是公共用的。比如办公楼的大厅等。

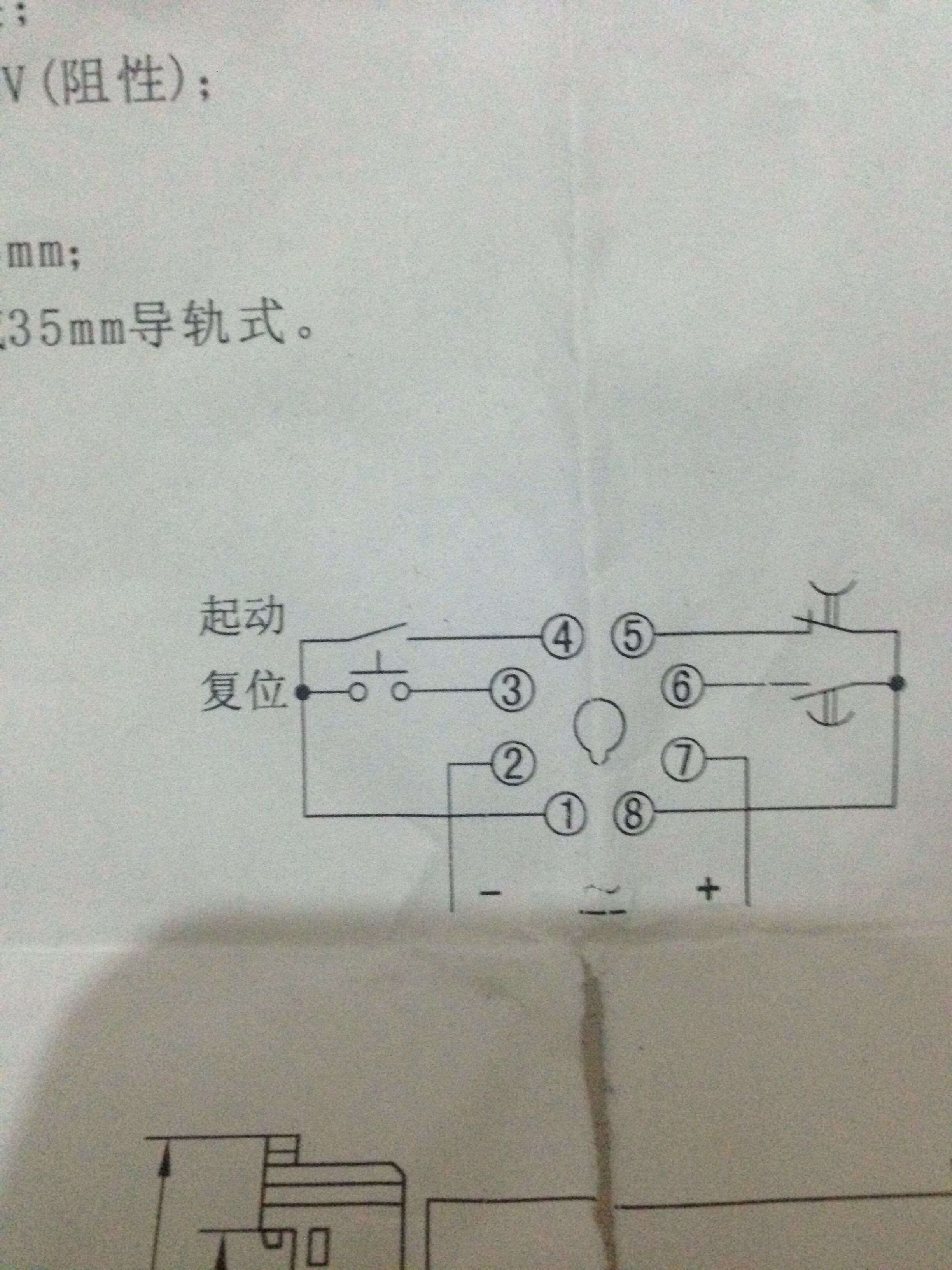

欣灵Jss20-48ams时间继电器电路图怎么看

研究了一会儿，看不懂，复位到3中间的符号是什么？这些触点都代表什么？2和7下面有个-和+是不是说明2是负极7是正极...

研究了一会儿，看不懂，复位到3中间的符号是什么？ 这些触点都代表什么？ 2和7下面有个-和+ 是不是说明2是负极7是正极

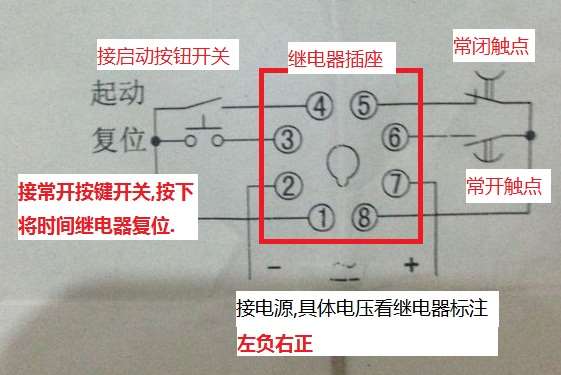

复位到3中间的符号是继电器插座的定位缺口,起防错功能.右边的两个触电是输出的控制触点.

2和7下面有个-和+ 是说明2是负极7是正极.

电路图里BV-500 2*4 ∮20是什么意思？

BV-5002*4∮20是什么意思？还有BV-5004*16∮50呢？...

BV-500 2*4 ∮20是什么意思？还有BV-500 4*16 ∮50 呢？

2根额定电压500V，线径为4平方毫米的铜芯导体聚氯乙烯绝缘电线穿20的保护管。
4根额定电压500V，线径为16平方毫米的铜芯导体聚氯乙烯绝缘电线穿50的保护管。

扩展

谢谢！那个穿20穿50指的是什么？　　　　　　　　　

补充

保护管的直径

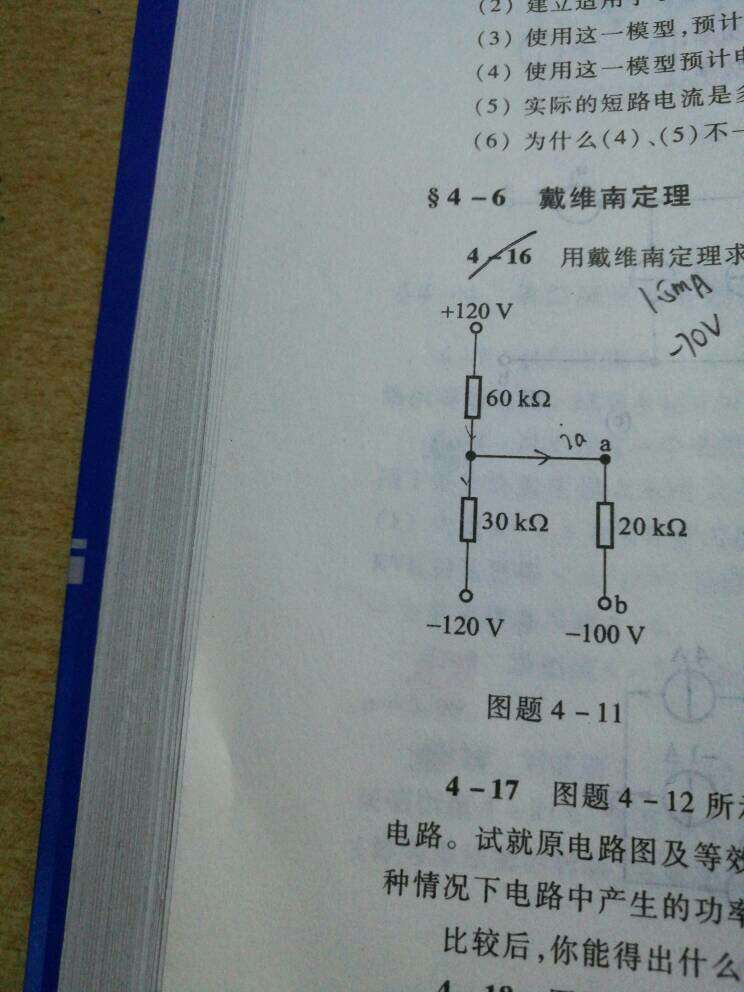

如图所示电路，用戴维南定理求流过20电阻的电流及a...

如图所示电路，用戴维南定理求流过20电阻的电流及a点电压Ua.要有电路图...

如图所示电路，用戴维南定理求流过20电阻的电流及a点电压Ua.要有电路图

上述电路可以改画为如下电路图：

将R=20kΩ电阻从电路中断开。并设最下端形成的公共节点为n。

120V“+”——60kΩ——30kΩ——120V“-”——“+”——120V“-”构成一个回路，回路电流为：I1=（120+120）/（60+30）=8/3（mA），顺时针方向。

所以：Uan=30I1-120=30×8/3-120=-40（V）或Uan=-60I1+120=-60×8/3+120=-40（V）。

显然：Unb=100（V）。

所以：Uoc=Uab=Uan+Unb=-40+100=60（V）。

再将三个电压源短路，得到：Req=Rab=60∥30=20（kΩ）。

戴维南：R的电流为I=Uoc/（Req+R）=60/（20+20）=1.5（mA）。

R=20kΩ两端电压为：U=IR=1.5×20=30（V）。
