曲谱自学网今天精心准备的是《双控开关接线图实物图》，下面是详解！

双控开关怎么接线图实物图

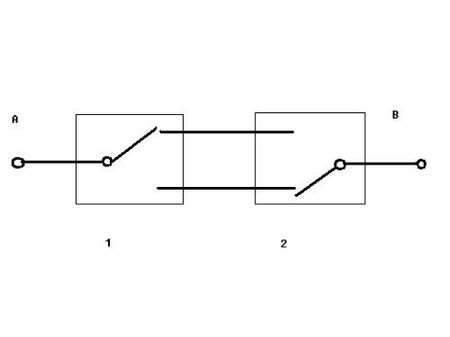

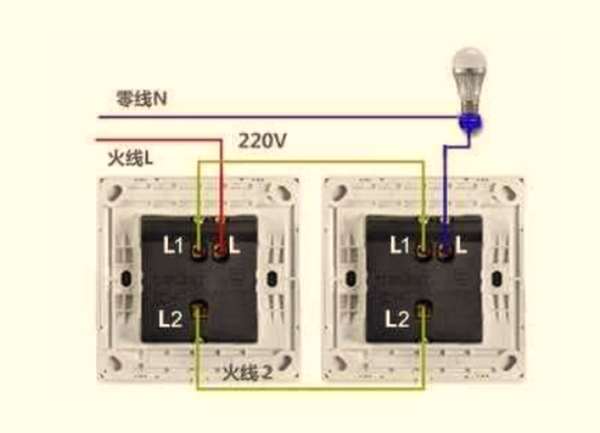

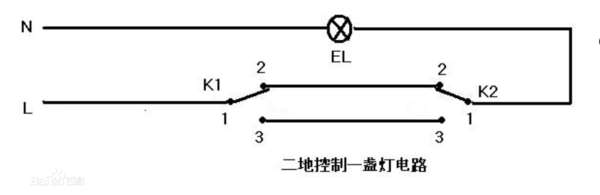

一灯双控开关接线图实物图如下：

L1为输入端，L2为常闭输出端。L为常开输出端。L1为A路输入端，L2为A路常闭输出端，L为A路常开输出端，这样就变成两个开关面板都可以同时控制这个灯。

扩展资料

双控开关与单控开关区别：

1、从外观上看，单控开关每一个按键可以接两条线，而双控开关每个按键可以接三条线。

2、从价格上看，同样按键数的单控开关和双控开关，双控开关的价格会比单控开关贵。

3、从功能上看，单控开关面板可以用双控开关面板来代替，它具备了单控开关的功能，而单控开关却不能代替双控开关。所以购买时，如果有个别开关弄不清到底要买双控开关还是单控开关，那直接买双控开关就行了，省了再跑一次的麻烦。

参考资料来源：百度百科-双控开关

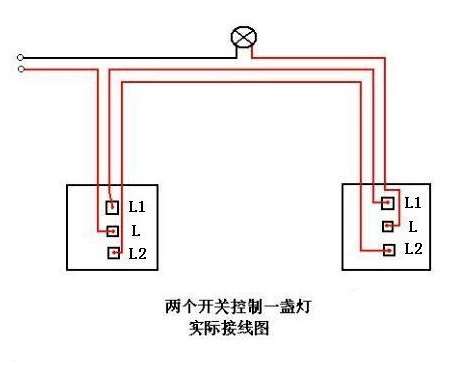

单灯双控开关线路怎么接有实物图

五根线那个是进门，绿线和黄线是原始线，其他三根接过来的，三根线那个是床头，连上了开门口这个用床头那个不能关，开床头门口不能关...

五根线那个是进门，绿线和黄线是原始线，其他三根接过来的，三根线那个是床头，连上了开门口这个用床头那个不能关，开床头门口不能关

拓展资料

双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

参考资料来源：百度百科-双控开关

双联开关实物接线图

     双联开关就是通过两个按钮来控制两个用电设备，简单的说就是两个开关控制这两条电路。

第一、双联开关接线图

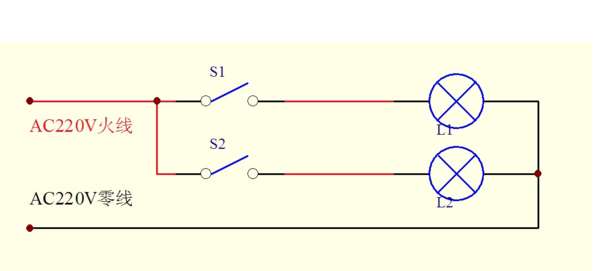

第二、双联开关原理图

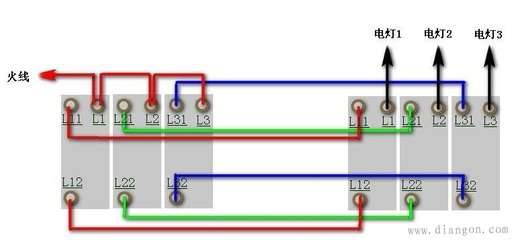

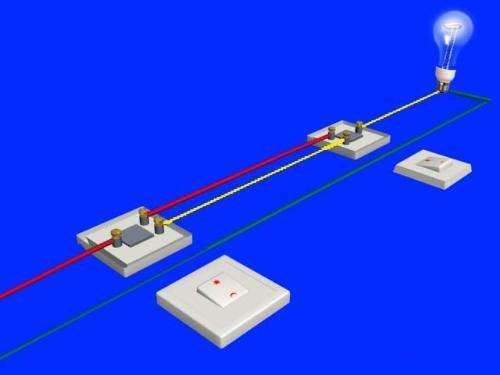

第三、双联双控开关实物接线图

双联开关接线方式与图集：http://www.qmxdlw.com/duanluqibaike/579.html

一楼一个灯，二楼一个灯，三楼一个灯，一楼就一个开关控制一楼，二楼两个开关可以控制一楼和二楼的，三楼同样两个开关控制三楼和二楼的灯。

~~~谢谢~

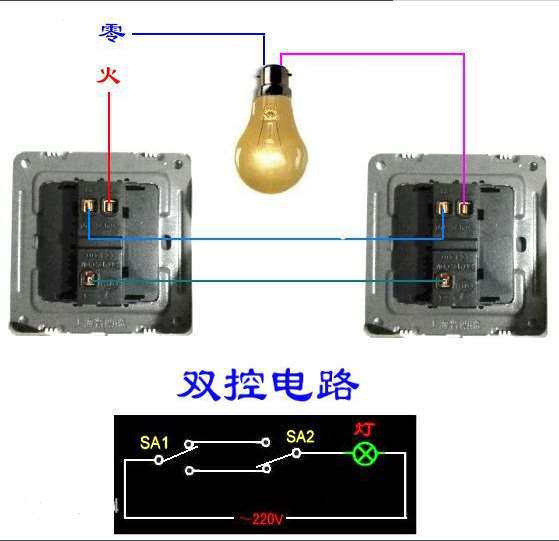

公牛二开双控开关接线实物图

公牛二开双控开关接线实物图...

公牛二开双控开关接线实物图

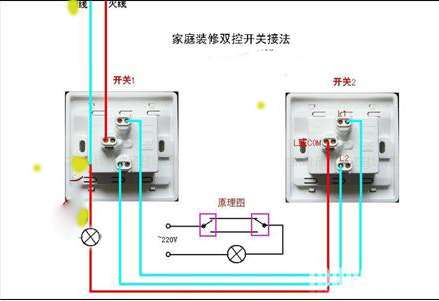

公牛二开双控开关接线：

 公牛四开开关接线。
L10 L20 是公共端子，接火线。
L10 L11 L12 这三个端子，是一组。L10是公共端子，接火线，L11 L12接1#灯的控制线。（两个孔随便接一个）
L20 L21 L22 这三个端子是一组。L20是公共端子，接火线。L21 L22接2#灯的控制线。（两个孔随便接一个）

三联双控开关接线图

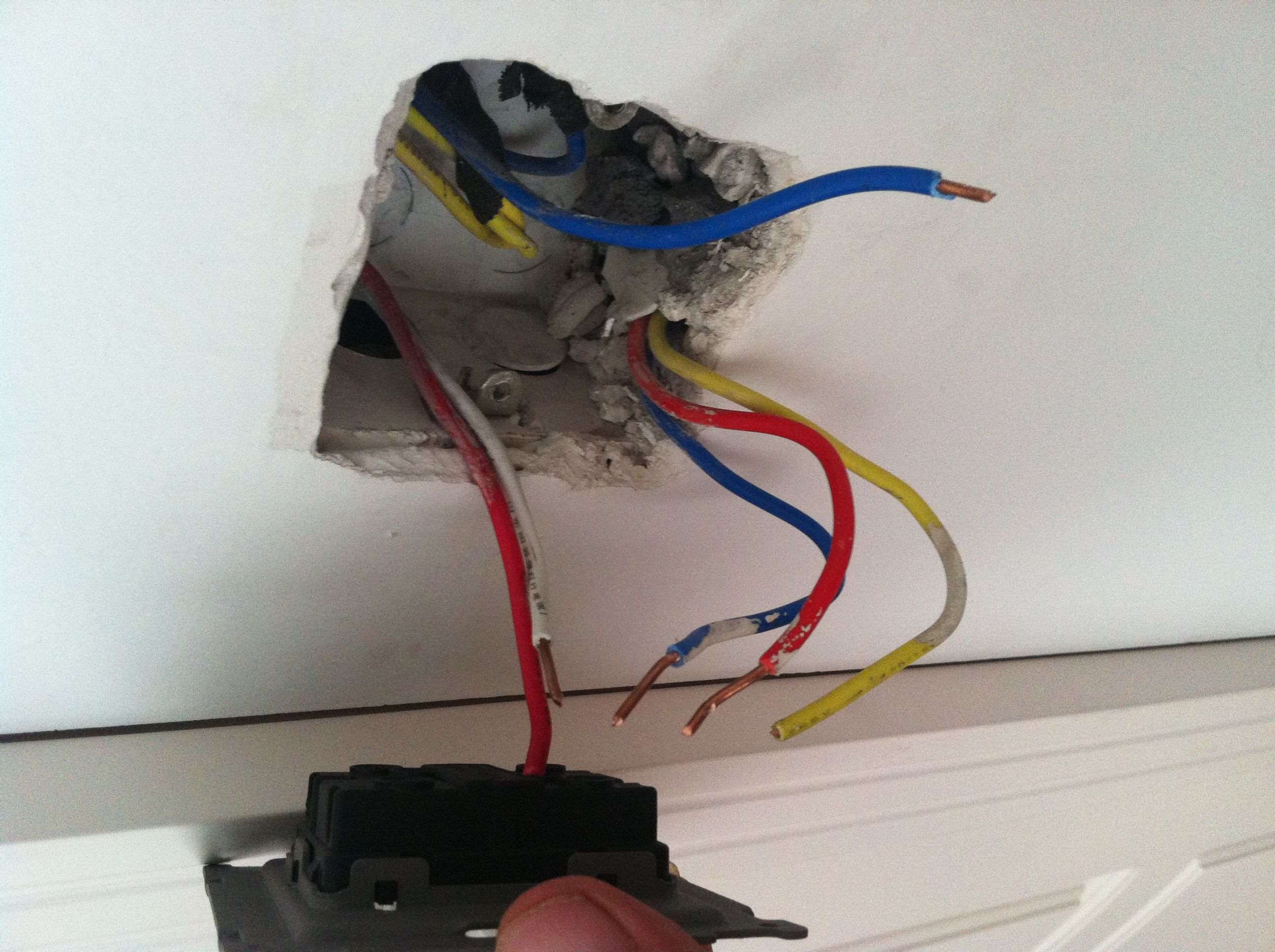

网上搜索到的是下面图的样子,貌似他这个需要在开关和开关之间接6条线,我的电工师傅只留了三根.我家的环境图如下:如何能在墙体不加线的情况下让两个三联双控开关实现效果....

网上搜索到的是下面图的样子,貌似他这个需要在开关和开关之间接6条线,我的电工师傅只留了三根.

我家的环境图如下:

如何能在墙体不加线的情况下让两个三联双控开关实现效果.



1、双控开关接线柱标有"L"，"L1"，"L2"。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、先用斜口钳将线剥好皮，如下图所示。

3、以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

4、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

5、最后留出的火线与零线接上插头就完成了整个双控开关的接线即可。

扩展资料

1、用途

（1）另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

（2）如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具

2、选购方法

（1）眼观：一般好的产品外观平整、无毛刺，色泽亮丽和其材料采用优质abs+PC料，阻燃性能良好，不易碎。有的产品表面虽光洁，似乎涂了一层油，但色泽苍白、质地粗大，此类材料阻燃性不好，可以用火点燃试试它的阻燃性怎么样。要是点着很快熄灭，则为好的塑料，否则就是很差的塑料。

（2）手按：好的产品面板用手不会直接取下，必须借助一定的专用工具，而一般的非主流中低档产品则很容易用手取下面盖，造成家居和公共场所的不雅。选择时用食指、拇指分按面盖对角成端点，一端按住不动，另一端用力按压，面盖松动、下陷的产品质量较差，反之则质量可信。

（3）耳听：轻按开关功能件，滑板式声音越轻微、手感越顺畅，节奏感强则质量较优；反之，启闭时声音不纯、动感涩滞，有中途间歇状态的声音则质量较差。

参考资料来源：百度百科-双控开关

双开双控开关接线图片,求大神指点.

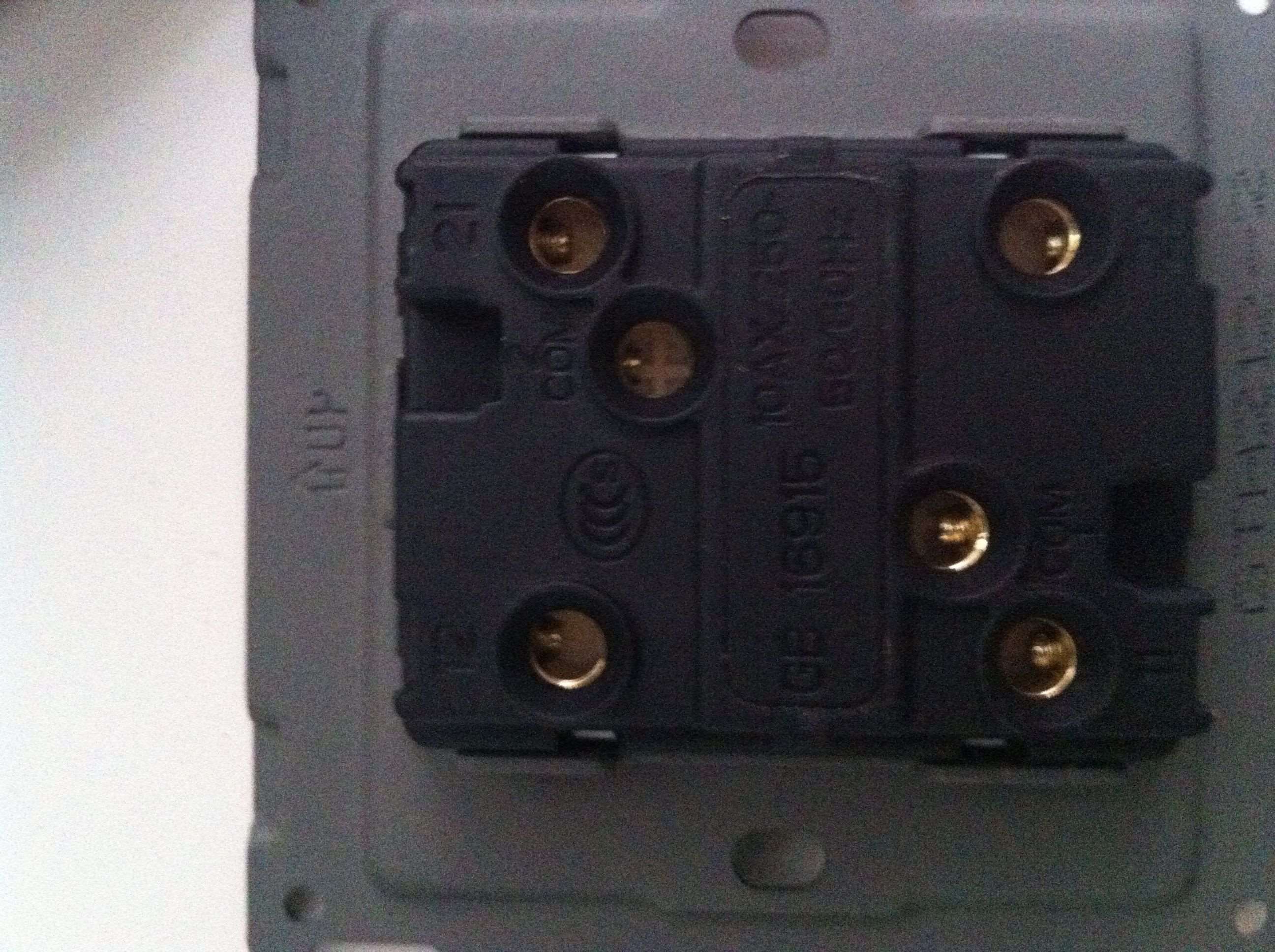

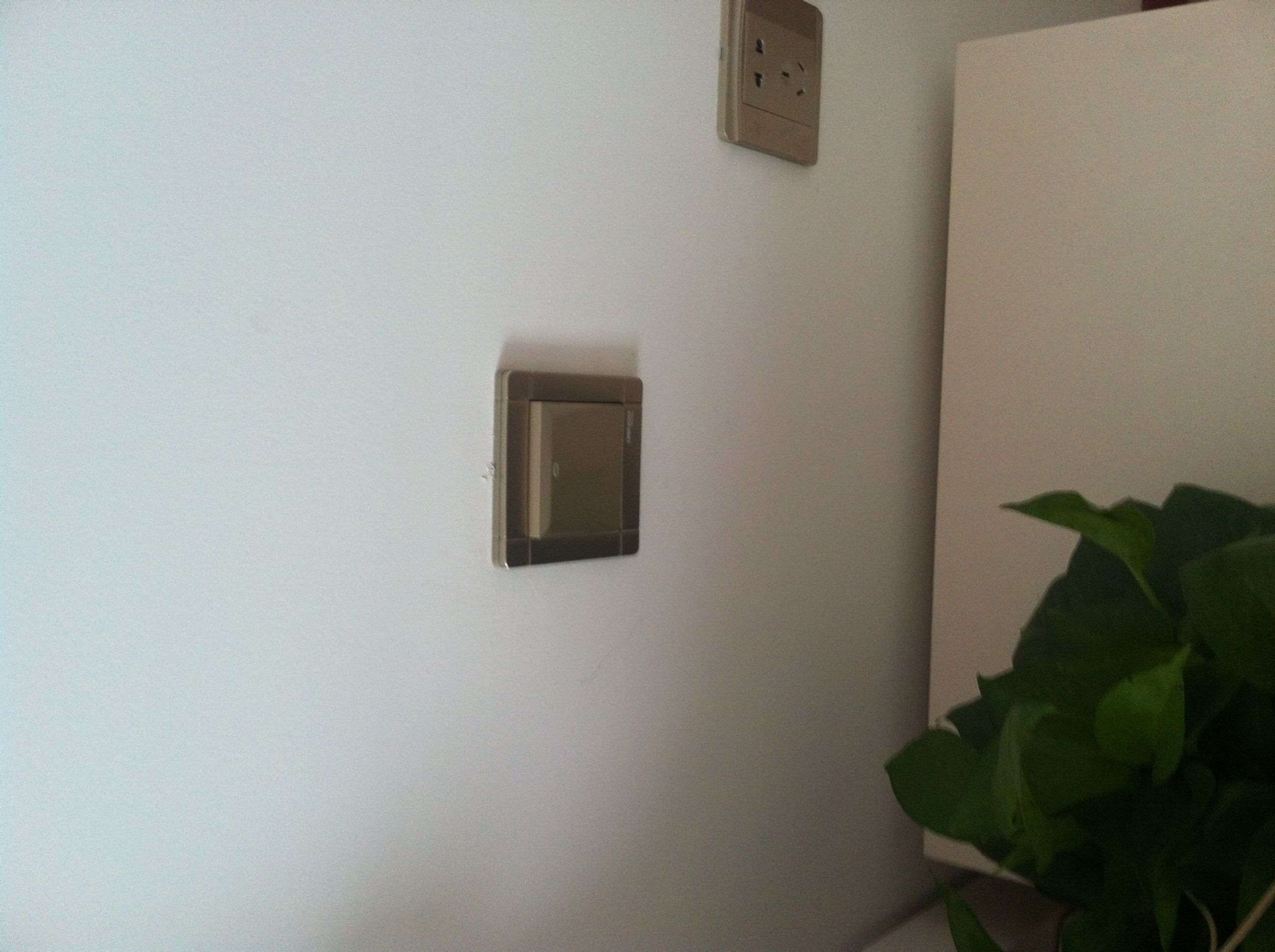

本人尝试怎么接线就是不会接，两个用电器，床头一个开关，照片有，大神显身手吧...

本人尝试怎么接线就是不会接，两个用电器，床头一个开关，照片有，大神显身手吧



当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

单开双控开关接线图

接线方法：单联双控开关，后面有三个触点，分别是L，L1，L2。把L1，L2分别用线连起来，火线接在一个双线开关L的触点上，零线接在另一个双控开关L的触点上。

扩展资料

单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路的开关。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

“联”指的是同一个开关面板上有几个开关按钮。

“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。

“单联单控”指的是一个按钮控制一组灯源。

“双联单控”指的是一个开关面板上有两按钮，分别控制两组灯具。比如有两侧楼梯的走廊灯的控制等。

参考资料：百度百科—单开双控开关

一开双控开关接线图

我想改把房里的灯改成双控的请问咋改啊。...

我想改把房里的灯改成双控的请问咋改啊。

有以下两种方法;

1、火线接门口开关的L，门口开关的L1 L2接两条线，对应接床头开关的L1 L2，床头开关的L接第三根线，对应到门口开关内接灯的控制线。

2、一点电工基础改起来很简单；单联双控开关有三个接线端口：上L1,中L下L2；两个开关控制一个灯的接法：火线进第一个（任意）开关的L端口，再把两个开关的L1与L1端口相连，L2与L2端口相连，然后由第二个开关的L端口引出一根控制线去灯头，然后再把零线引进灯头就可以了

扩展资料：

单开双控：单开双控是电器开关控制方法之一，有单开单控、单开双控，双开双控等之分。单刀双掷开关的两个作用：一是可以控制电源分别向两台设备输出。二是可以控制一台设备作不同的输出形式。

实现的原理：单刀双掷开关的由动端和不动端组成，动端就是所谓的“刀”，它应该连接电源的进线，也就是来电的一端，一般也是与开关的手柄相连的一端；另外的两端就是电源输出的两端，也就是所谓的不动端，它们是与用电设备相连的。

单刀双掷开关的两个作用：

一是可以控制电源分别向两台设备输出。

二是可以控制一台设备作不同的输出形式。

参考资料来源：百度百科：单开双控及其电路图

三开双控开关接线图实物图

三开双控开关接线图实物图...

三开双控开关接线图实物图

三开双控开关的接线图实物图是：

三开双控开关是：

1、三开是指有三个独立开关，可以分别控制三个灯。开或关都在同一开关上。双控是指2组这样的配合可以互不影响的控制1个灯。

2、在线路中加三个开关,第一个和第三个是用单联双控开关（单开三线桩）,第二个（中间）开关是用双刀双掷（多控）开关.

三开双控开关布线方式：

开关到灯，灯到电源，开关到电源全部是一根线，开关到开关是两根线。

电路这样连接，火线 →灯→开关=====开关→零线

一灯两控接线图以及接法附开关图

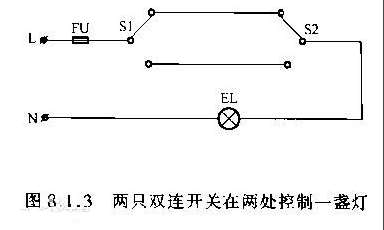

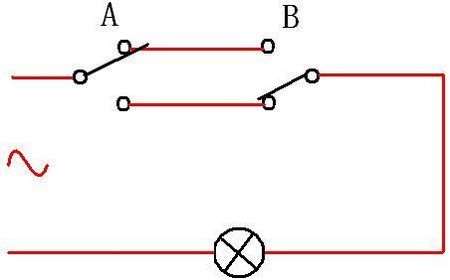

两端一个开关控制一个灯具，接线图及开关图如下：

扩展资料：

双控开关

1、双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

2、如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

参考资料：百度百科-双控开关
