曲谱自学网今天精心准备的是《cad立体图怎么画》，下面是详解！

CAD三维建筑图是怎么画的

123就是那种在平面上显示三维的形式墙体家具都能立面显示就好比...

123
就是那种在平面上显示三维的形式 墙体家具都能立面显示 就好比

1、用轴测图画 打开CAD下面有个对象捕捉,点右键,选设置,点开第一个捕捉与栅格，有个捕捉类型，选等轴测捕捉，确定就行了，画图的时候就是不同的方向，如果要换方向按f5 。这样就是用平面画三维图形。
2、画真正的三维图，打开视图，选择，一个三维视图，就可在里面画了，三个方向 。
呵呵，记得加分哦。

CAD立体图曲面造型怎么画？

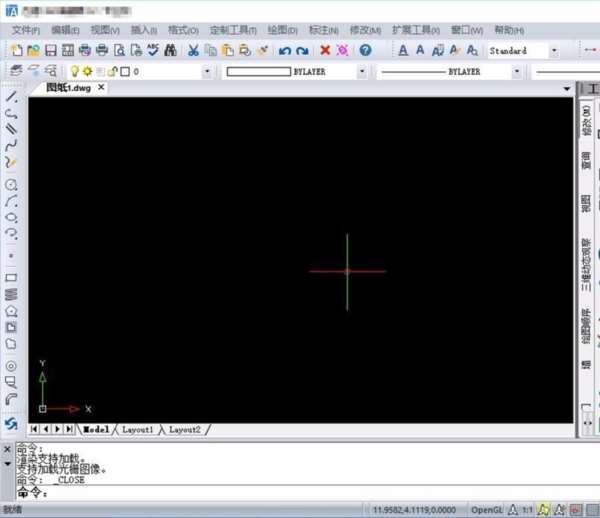

1、首先，打开CAD编辑器软件，如下图所示。

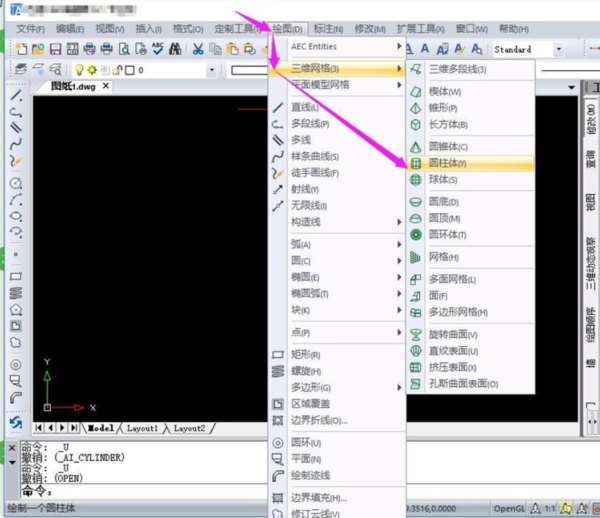

2、然后，在上部的操作栏里选择绘制三维网格圆柱体，如下图所示。

3、再把鼠标移动到绘制界面。拉动鼠标，绘制一个圆，这这是圆柱体的地面，如下图所示。

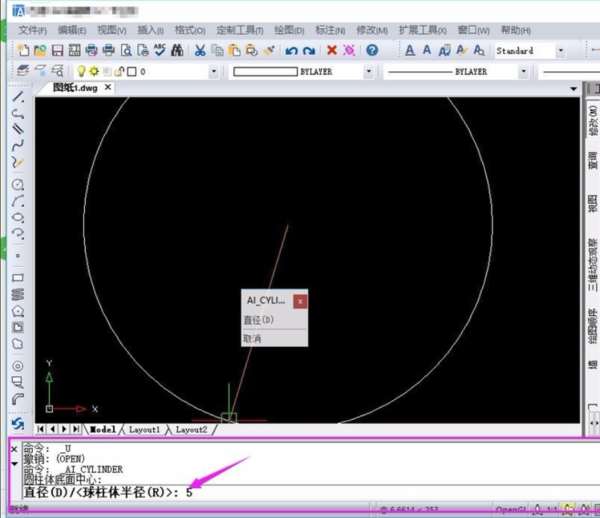

4、在下面的命令栏里，输入圆柱体的半径或者直径，如下图所示。

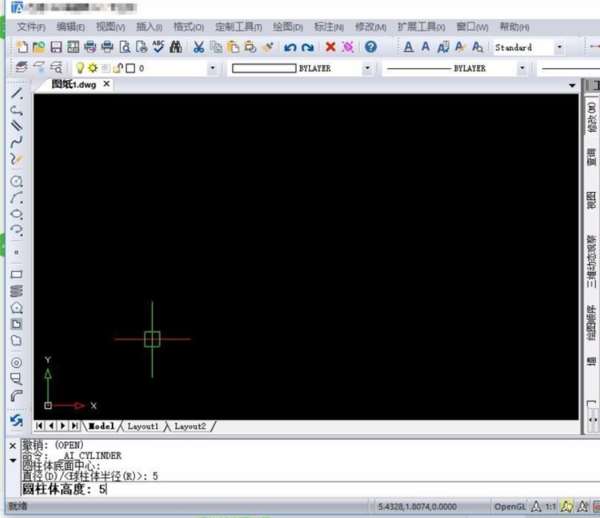

5、接着输入高度这里值也为5，点击回车键，如下图所示。

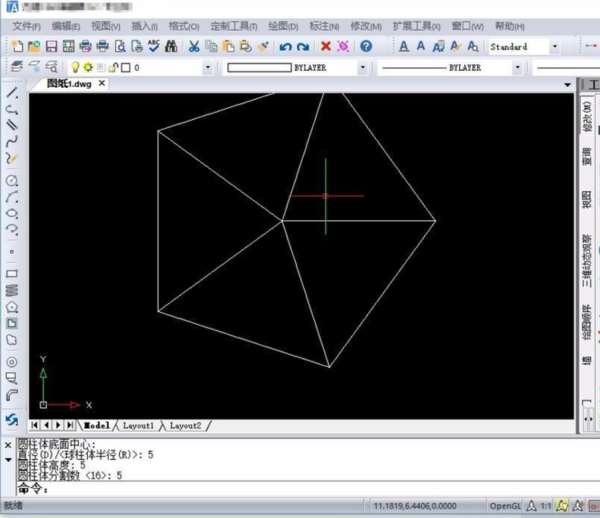

6、之后继续输入分割体数。这里值为5，点击回车。之后圆柱体的平面效果图就出来了，如下图所示。

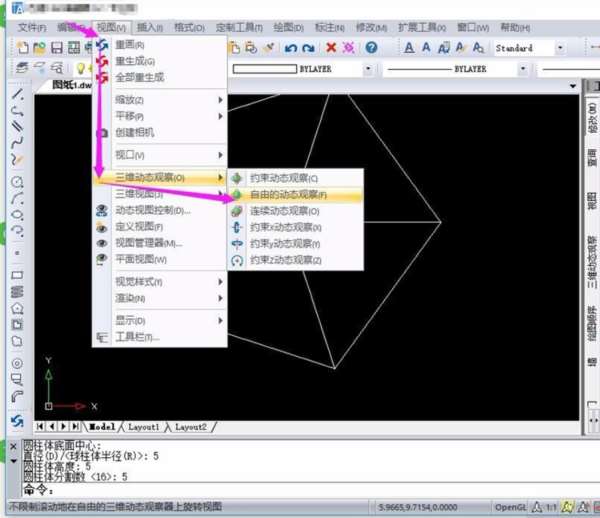

7、再继续回到操作栏，如下图所示。

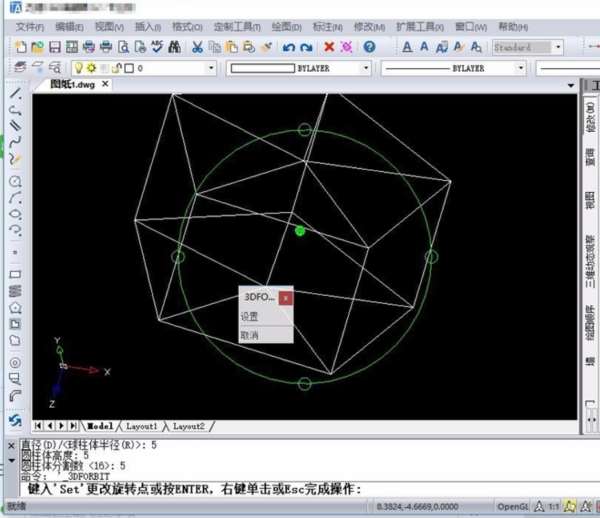

8、这样就完成了，拉动鼠标就可以观看三维的图纸了，如下图所示。

如何在cad平面中画出立体图？？？？

要在平面图中看出立体图，而且是标准的立体图...

要在平面图中看出立体图，而且是标准的立体图

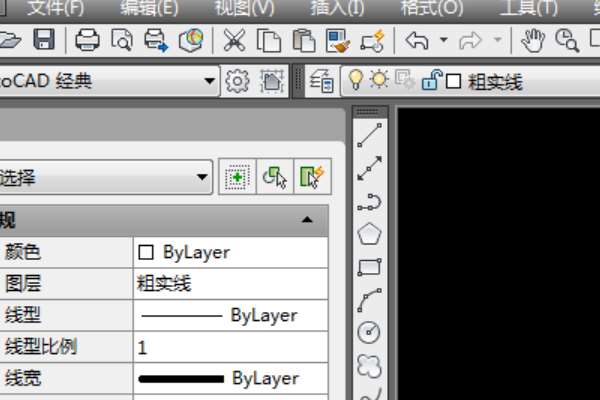

1、打开AutoCAD软件，创建一个新的空白dwg文件。

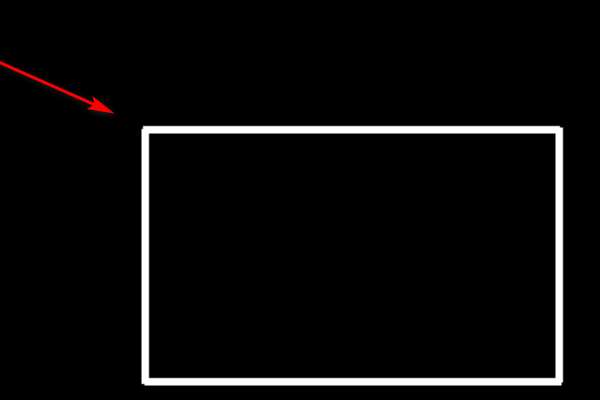

2、首先激活矩形命令，然后随意在空白处画出自己满意的矩形。

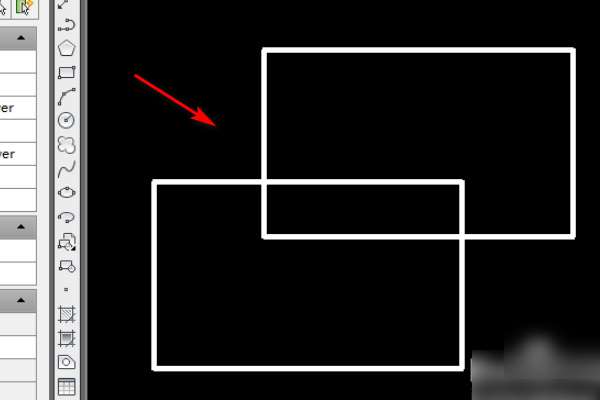

3、输入co，输入，将原始矩形副本移动到某个位置，您可以参考下图中显示的效果。

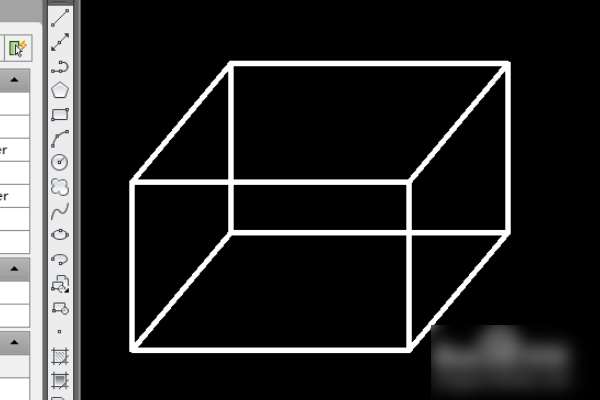

4、输入L，按Enter键，使用line命令逐个连接两个矩形的四个角点。尚未完成。

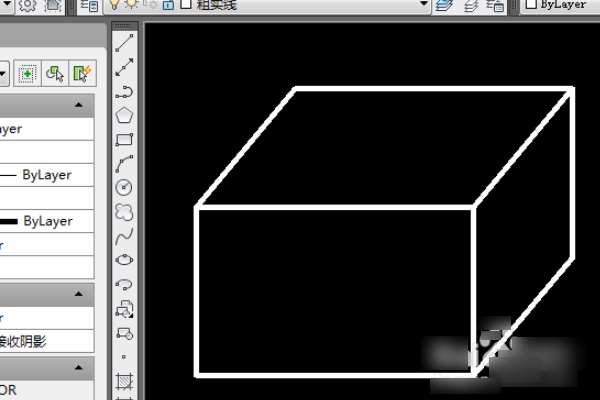

5、Tr trim命令，修剪如下图所示，如果您无法修剪它，请将其删除。

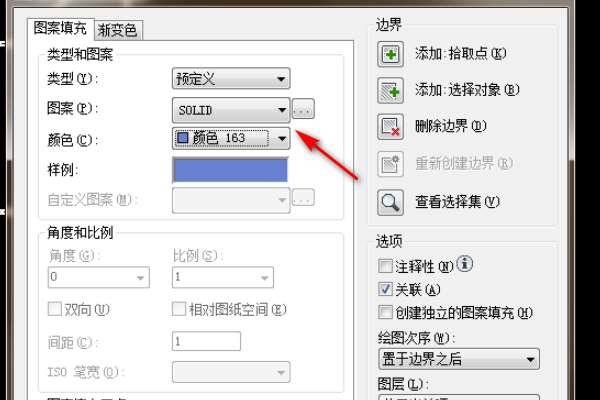

6、为了更清楚地看到这个长方体，为了区别于工作背景的黑色背景，我们用纯色填充长方体的表面。输入H，按Enter键，将出现“图案填充”和“渐变”对话框。图案：SOLID，选择你自己的颜色。

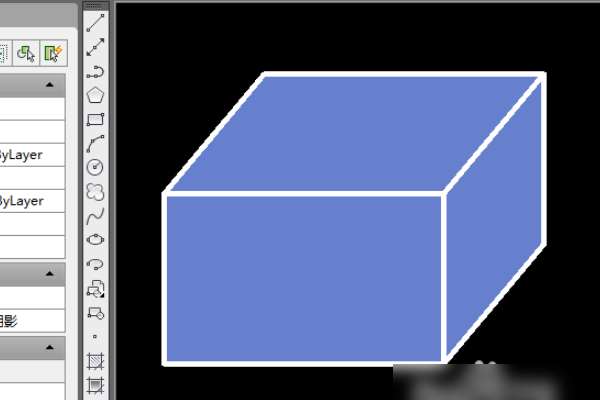

7、这是填充后的效果，可以看到这是一个长方体，效果如下。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"立体图怎么样？

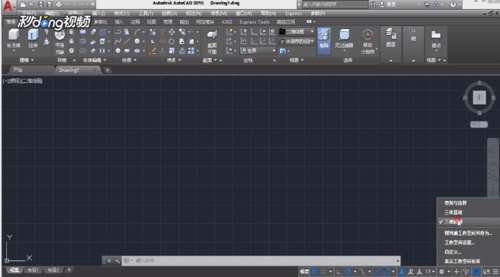

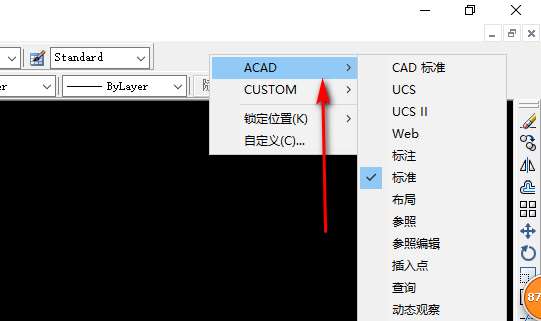

1、打开CAD，鼠标右键点击任务栏，然后点击ACAD。

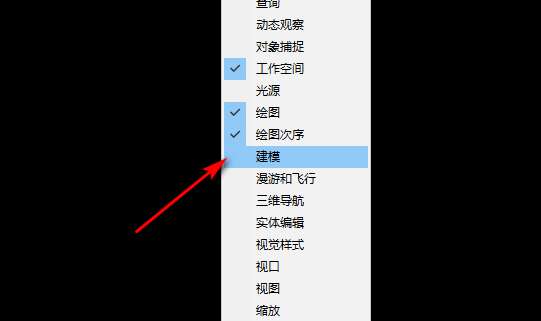

2、点击ACAD后，点击建模。

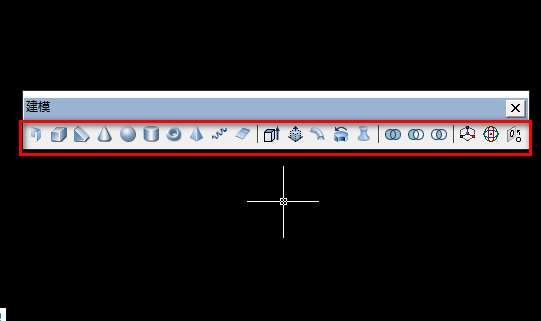

3、点击建模后，弹出建模窗口，可以选择要画的立体图。

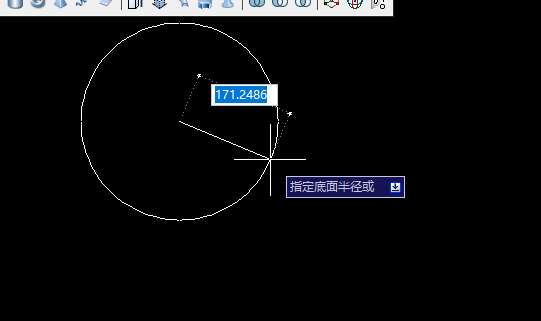

4、点击一个圆柱，先画指定底圆半径。

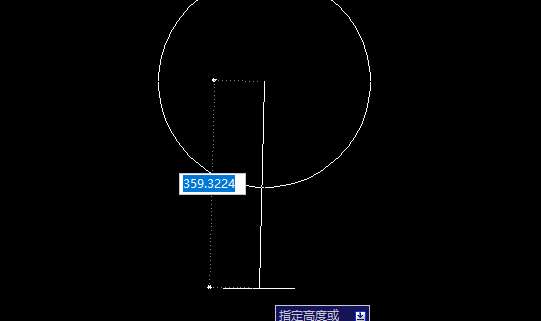

5、再指定圆柱的高。

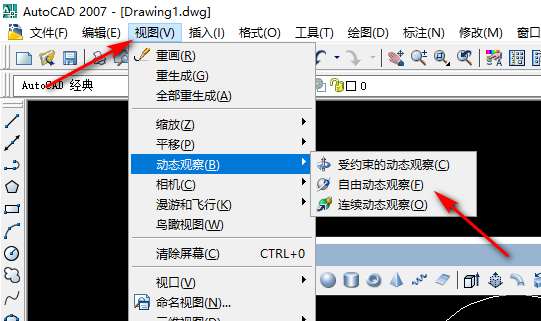

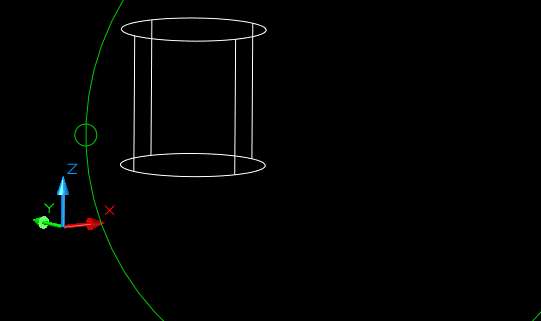

5、画好圆柱后，点击视图中的自由动态观察。

6、点击自由动态观察后，就可以用鼠标旋转查看别的面了。

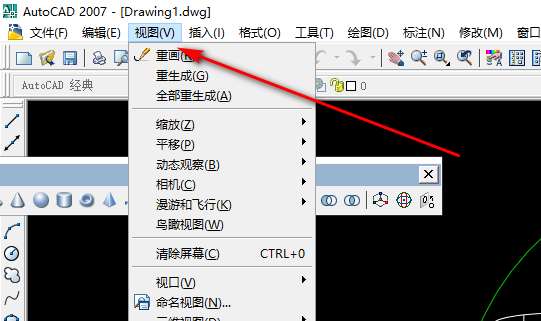

7、点击视图。

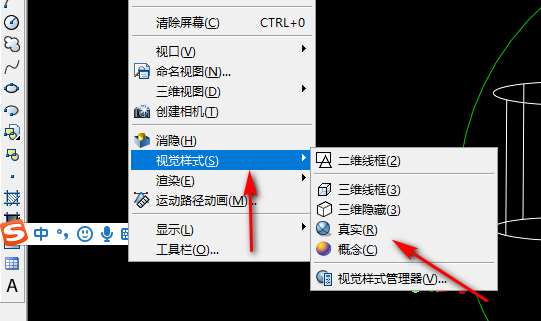

8、选择视觉样式，选择一个真实。

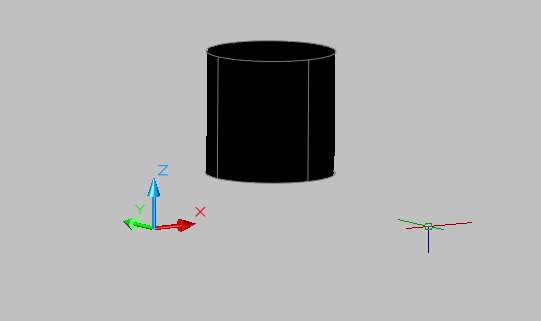

9、点击真是后，立体圆柱图就做好了。

如何用cad画立体图

CAD...

CAD

CAD是一款非常好用的软件，现在有很多朋友都在使用这个软件，但是还是有一些新手对这个软件不是特别熟悉，今天的这篇经验就和大家聊一聊关于AUTOCAD如何画立体图形的问题，希望可以帮助到大家。

方法/步骤

• 1

  找到带齿轮图标的下拉三角，单击它选择三维建模。



• 2

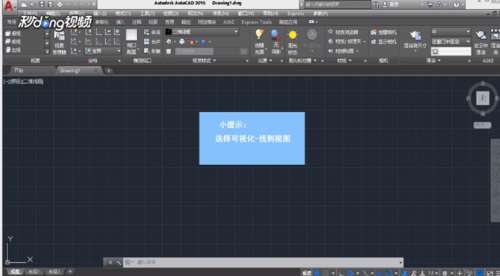

  选择可视化，找到视图，显示视图管理器，选择东北等轴侧，点击常用标签，切换到常用面板。



• 3

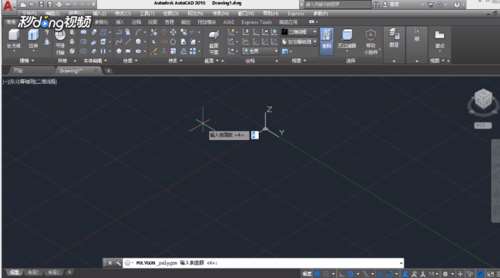

  单击多边形工具，先画平面图形，光标处提示输入侧面数，输入6，按回车键，画一个正六棱柱，下面会提示指定正多边形中心点，单击某处就可以了。



• 4

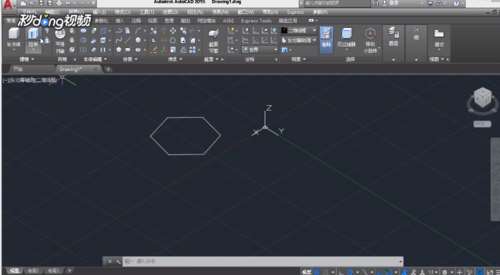

  输入选项选择内接于圆就可以了，拖动鼠标拉出一个正六边形形状，单击一下，正六边形就固定下来了。



• 5

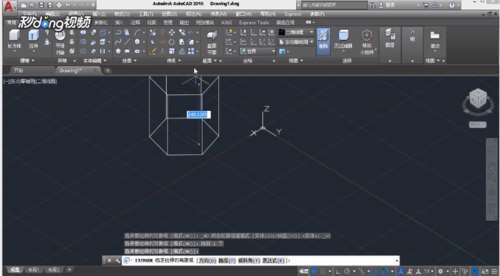

  单击拉伸工具，选中六边形，右击选择确认，往上拉动鼠标，一个立体图形就出来了。



• 6

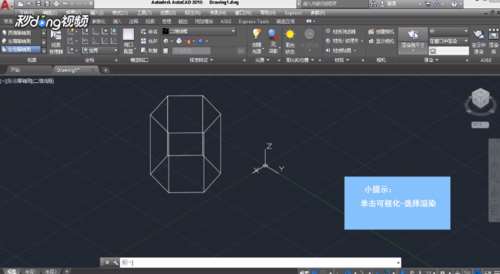

  进行渲染立体图形，单击可视化，选择渲染，系统自动把图形按照默认方式进行渲染，渲染是在新窗口中进行的。



• 7

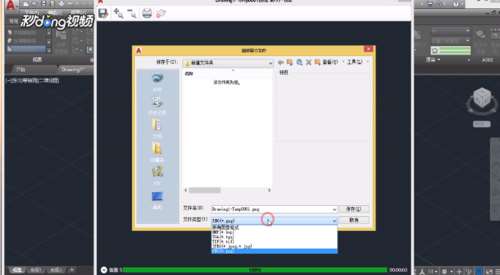

  单击文件，保存，选择png格式或者其他格式，指定文件名和保存路径，颜色24位默认，单击确认，保存图片即可。



CAD如何画立体图

CAD三维画图的步骤如下：

1、画椭圆90*55。

2、再画一个椭圆200*100。

3、小椭圆往下移28高。

4、绘制四条R100的弧线，要连接两个椭圆啊，记得利用USC来画。

5、再复制一个椭圆90*55离200*100椭圆高80。

6、绘制四条R200的弧线，要连接两个椭圆。

7、画一个点离小椭圆往上移28高。

8、利用USC画两椭圆相交与点和90*55椭圆。

9、修剪两个椭圆。

10、再截断分成四条弧线。

11、先来看看整体的线框图。

12、准备做放样工作，先样下图，利用绿线做导向放样。

13、放样成实体。

CAD三维画图的步骤！

我是一个完全没有书本知识的初学者，以前有看到过别人绘三维图的时候坐标轴是三根，而我的却和二维的是一样的呢？请指教，谢谢！我是想要这样的效果...

我是一个完全没有书本知识的初学者，以前有看到过别人绘三维图的时候坐标轴是三根，而我的却和二维的是一样的呢？请指教，谢谢！

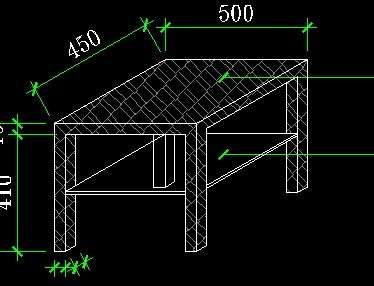

我是想要这样的效果



1、电脑打开AUTOCAD，然后点击工具栏中的视图。

2、点击视图后，点击三维视图，然后选择一个等轴测视图。

3、选择等轴测视图之后，就进入三维绘图模式。

4、进入三维位图模式之后，就可以进行绘制三维图形了。

CAD2010如何进入三维绘图模式？

计算机辅助设计(CAD-Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。 在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。

CAD中三维画图这个怎么画？

画三维立体是要先画好二维图吗？请说出步骤。...

画三维立体是要先画好二维图吗？请说出步骤。

先画好二维图，然后使用拉伸命令EXT就可以了
操作步骤：
1、单击菜单---绘图---实体----拉伸或命令EXT。
2、选择对象:左键选取后回车。
3、提示输入指定拉伸高度。
4、指定拉伸的倾斜角度，回车。

cad衣柜三维立体图怎样画？如何开始画？

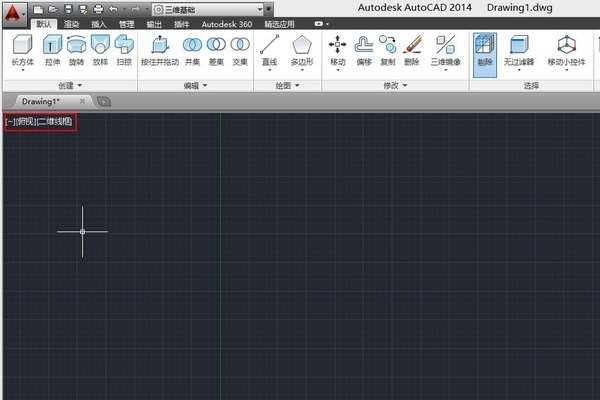

1、一般进入CAD时都是处于二维图形绘制的界面，因此首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。

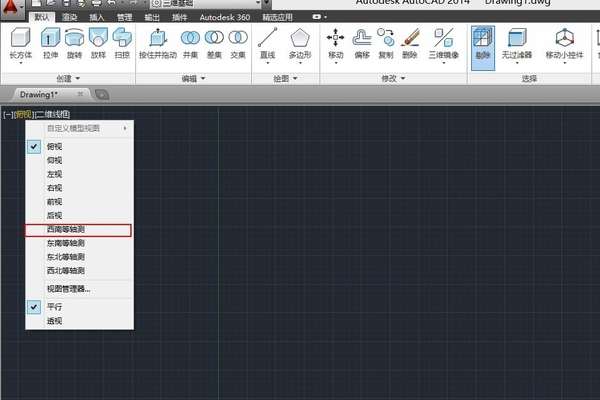

2、点击俯视两个字，会弹出如下界面，然后选择西南等轴测作为我们的视图。

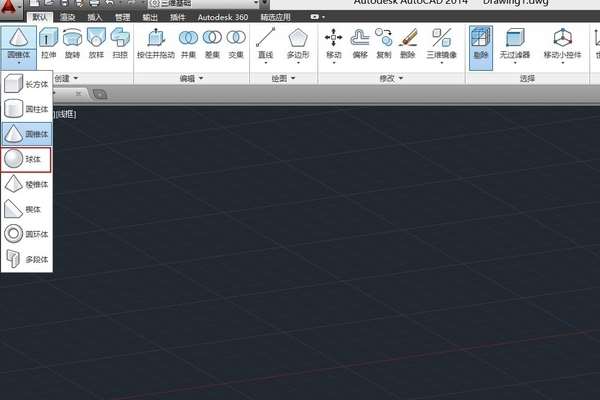

3、然后选择左上角的图形，选择球体绘制。

4、点击球体绘制，然后需要选择球的球心位置。（这里是三维的坐标，也可以分别输入x,y,z的数值确定坐标）

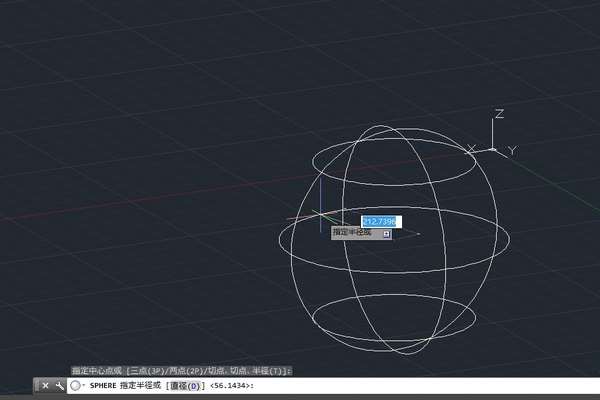

5、接下来需要输入球的半径。（几何中学过，球心和球的半径可以唯一的确定一个球）

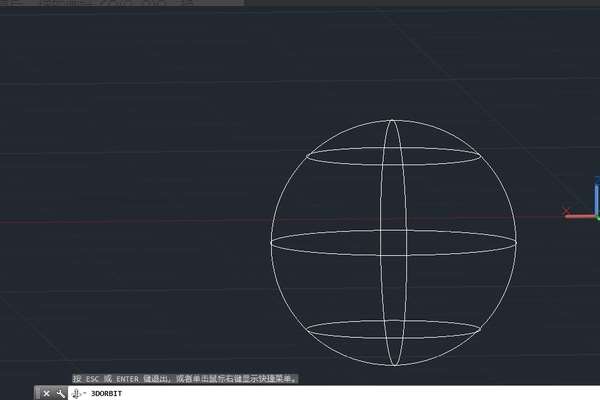

6、输入半径的值后，就画好了。
