知识点：《二极管符号》 收集：殳闲潮 编辑：杜鹃花妹子
本知识点包括：1、二极管电路图中的标识和实物怎么对应？ 2、发光二极管的电路符号是什么 3、二极管用什么符号表示 4、急！！！二极管符号的正负方向如何分 5、word里面怎么打上二极管符号和音乐符号？ 。

《二极管符号》相关知识

我用过的二极管是有白道道竖线符号一端是负的,但是有的二极管标注都不准的,建议你用万用表的二极管档测测通断来判断或者测测电阻来判断极性.

知识拓展：

1： 电的正极和负极各用什么符号表示?哪个用“S”,哪个用“N”?

知识要点归纳：

S N 是磁极的南北极

电的话 + 是正 - 是负

2： 一个电阻与二极管串联（串联到二极管的正极与负极有区别嘛?）

知识要点归纳：

二极管串联的电阻是为了分压、限流,不管串联到二极管的阴极还是阳极,只要导通,就能起到限流、分压作用,所以是一样的.

有一种二极管例外,就是稳压二极管.因为稳压二极管是反接,输出电压要在地和阴极之间取,所以限流电阻要接在阴极.

3： 发光二极管的正极还是负极接电阻?

知识要点归纳：

如果你接一个的话,那得接在正极上 如果接在负极上他不会发光的,长腿的 是整机

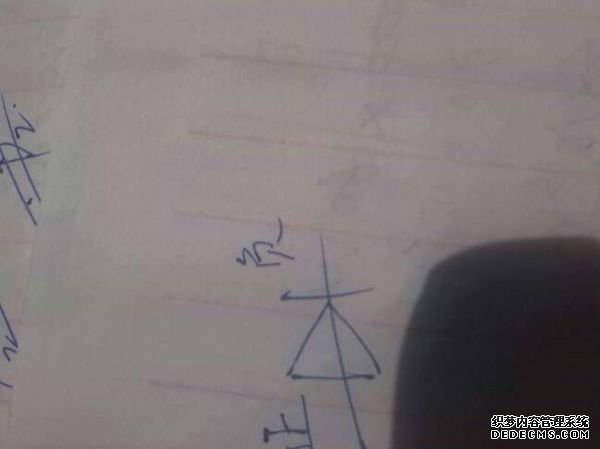

4： 【发光二极管的电路符号怎么画,哪边是正极】

知识要点归纳：



猜你喜欢：

1：二极管电路图中的标识和实物怎么对应？

提示：实物中有在二极管圆柱体上印一圈粗线，或在二极管体的平面上（如贴片二极管）印一段粗线，也有直接在二极管体上印上二极管符号的，如金封二极管、双二极管等便是如此。 二极管符号是一个三角形箭号加一条短线，并引出两根电极。短线一端为负极，...

2：发光二极管的电路符号是什么

提示：发光二极管的电路符号是： 发光二极管是半导体二极管的一种，可以把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。 当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近...

3：二极管用什么符号表示

提示：, 在电路中用以上对应的符号表示，以上有发光二极管，稳压二极管等 字母符号为D！ 希望对你有帮助！

4：急！！！二极管符号的正负方向如何分

提示：二极管符号： 二极管三角形的头(有一竖线)是负极。 3.横线穿过三角形一个顶点是负极，相反的那一边就是正极。

5：word里面怎么打上二极管符号和音乐符号？

提示：二极管符号有多种，如下图所示： 在word里面一般不能直接打出二极管符号，但有两种方法可以实现上图中二极管符号： 第一，利用绘图工具，画出各种二极管符号，然后将其各个部分组合在一起。 第二，从网上找到需要的二极管符号，将其保存为图片，...
