1.（1）放大倍数为0.1的用反向比例放大器,放大倍数为0.1的用同向比例放大放大器,公式Af=-Rf/R1 Af=uo/ui=1+Rf/R1,其中R1为输入电阻!

知识拓展：

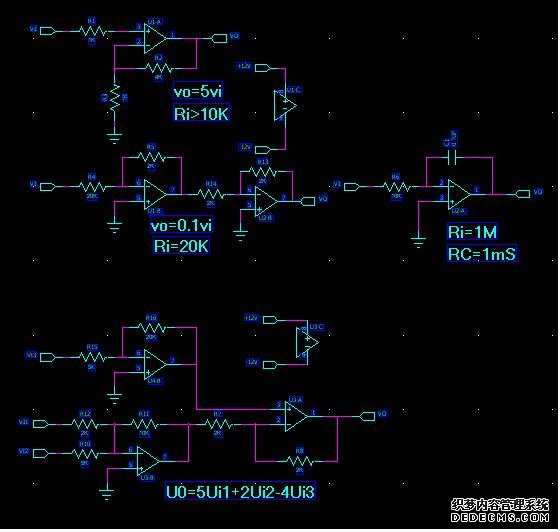

1： 【电工电子实验：集成运算放大器实现的运算电路设计实验急,求大师指点.设计要求：1.用集成运算放大器LM358（工作电压+-12V）来设计.（1）放大倍数分别为0.1和5的比例放大电路,要求输入电阻】

知识要点归纳：

 够详细啦吧

2： 模电实验集成运算放大器的应用误差分析这是一个模电实验,就是对反相加法运算电路、减法运算理论值和实测值有误差的原因分析,归纳几点就行,写实验报告上的,

知识要点归纳：

以下为在分析理论和实际误差中经常考虑到的运放参数：

1.温漂

2.输入偏置电压

3.增益带宽积

4.压摆率

5.摆幅

6.输入、输出阻抗

把它们的定义找到,结合你的实验就能分析出来了.

3： 集成运算放大器的线性应用实验中运算放大器为什么要进行调零?调零时应注意什么问题?可否将Rf断开进行调零

知识要点归纳：

任何运放输入端都是有对称工作的,以增加共模放大倍数.但在实际工作中多少会出现不对称性（或由外部电路引起）,因此在要求精度较高的放大电路中要进行调零.

调零时按照要求大小的调零电位器进行调零即可.

Rf（反馈电阻）不可以断开,否则由于运放的放大倍数都很大,还没有调零就饱和了.

4： 【运算放大器的基本运算放大电路中实验数据产生偏差的原因】

知识要点归纳：

楼上说的失调问题.

信号内阻与运放徧流问题.

运放供电压问题.

运放输入输出范围.

输出驱动能力.

反馈电阻精度.

猜你喜欢：

1：lm358放大电路

提示：两个输入点之间有压差是正常的，虚断只是说明电流非常小，依然有压降存在。 建议放大器+极接地之前先接入一个电阻。

2：关于运算放大器LM358作差分放大器的运用

提示：可以实现，电路如图。 参考电位V1决定输入为零时的中心输出电压，可用稳压电源电压（分压）而来，增益由R4/R1（R3/R2）决定，上下电阻要严格对称。 电源供电电压必须大于输出电压、输入电压（绝对值，不是差值）范围。

3：lm358差分放大电路，输出电压没有变化，求大神帮忙！

提示：1，线路设计没有问题 2，主要确认以下 2.1 是否连接错误，或是芯片损坏 2.2 你输入PT100对地电压是多少？ 2.3 PT100内阻是多少？如果内阻太高，则无法满足

4：LM358放大电路不能识别小电压？

提示：根据LM358官方参数来看，第一级放大倍数（负反馈）太大了，而二级放大倍数过小（负反馈）太小，建议均调整至10-20倍之间，偏离此值将引起不稳定或自激。更多信息，建议参考官方资料。

5：LM358P与LM358N运算放大器的区别

提示：P和N是器件封装形式。LM368N的封装为塑料双列直插式封装。 LM358P应为单列直插式封装。因为现在市场仿制品太多，出的产品不按美国的标准作，所以好多LM358P也是双列直插塑封。都是双运算放大器，替换没问题。 LM358是一款双运放，它的管脚很简单...
