现浇楼板开裂处理方案

先来看看裂缝的分类：裂缝可分为受力裂缝和非受力裂缝。受力裂缝是由地基不均匀沉降、混凝土强度、板厚等因素引起的；非受力裂缝是由温度、混凝土的收缩、施工等因素引起的，它出现的时间有早有晚，早期的干缩裂缝在浇筑完成约2～4个小时就会出现，部分温度裂缝在竣工验收后三个月至半年内才出现。其中施工因素主要有板负筋保护层偏大(钢筋严重踩塌)、板底混凝土保护层不足或砂的氯盐含量超标。

　　现在来分析各类裂缝的处理方法：

　　(1)对混凝土中水泥安定性不合格或者水泥不同品种混用发生化学反应而导致的破坏性裂缝，须进行彻底处理，即将混凝土打掉重新浇筑。

　　(2)对受力产生的裂缝，可根据裂缝出现的原因，有针对性地采取加固补强措施。

　　如果对已影响到结构安全的楼板裂缝，除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。(布宽300mm左右为宜)

　　(3)对由温度、混凝土的收缩、施工等因素引起的非受力裂缝处理如下：

　　1、对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧树脂液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。

　　2、对其它一般裂缝(宽度在0.05mm～0.2mm之间)的处理，其施工顺序为：清洗板缝后用1：2或1：1水泥砂浆抹缝，压平养护，封闭以恢复观感即可。(仅限于缝的数量少且非通长、贯通的缝)

　　3、对当裂缝(宽度大于0.2mm)较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1：2水泥砂浆抹平，也可以采用环氧胶泥嵌补。(仅限于缝的数量少且非通长、贯通的缝)

　　4、对当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。或在板面用环氧树脂液灌缝封闭(作一层防水也行)，在板底用碳纤维布粘贴成井字形，间距同布宽。

　　5、对通长、贯通的危险结构裂缝，裂缝宽度大于0.2mm的处理方法也为：除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。(布宽300mm左右为宜)

　　6、对通长、贯通与非通长、贯通裂缝共同组成数量又多时板底只有纵横都粘贴。

现浇板裂缝怎么处理

　　现浇板裂缝处理方法：

表面处理法：包括表面涂抹和表面贴补法 表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。

填充法：用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝，以及小规模裂缝的简易处理可采取开V型槽，然后作填充处理。

灌浆法：此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。

结构补强法：因超荷载产生的裂缝，裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。

　　现浇板是相对于预制板来说的，现浇是指在现场搭好模板，在模板上安装好钢筋，再在模板上浇筑混凝土，然后再拆除模板。现浇层和楼板比起来，能增强房屋的整体性及抗震性，具有较大的承载力。同时在隔热，隔声、防水等方面也具有一定的优势。

现浇混凝土楼板裂缝如何处理

混凝土裂缝处理，是指采取科学的方法对混凝土裂缝进行修复的技术。 　　
混凝土裂缝一般有三种状态：静止裂缝，活动裂缝，正在发展的裂缝。混凝土裂缝处理方法的选择一般要考虑的因素：判断裂缝是活动的还是静止的；修补的主要目的是什么？是减少过多的渗漏、使裂缝处完全水；是否需要加固处理；裂缝产生的主要原因是什么；裂缝未来的变化（数值和方向）如何。 　　
——混凝土裂缝处理的13种常见方法： 　　1. 树脂灌注法； 　　2. 表面封闭法； 　　3. 钻孔嵌塞法； 　　4. 柔性封闭法； 　　5. 表面附加钢筋法； 　　6. 灌浆法； 　　7. 干嵌填法； 　　8. 钉合法； 　　9. 聚合物浸入法（重力渗入和真空渗入）； 　　10. 迭合面层和表面处理法等等。 　　
——常见的混凝土裂缝处理的基本原理、要点： 　　
1. 树脂灌注法 环氧树脂是最常见的裂缝灌注材料。它具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，树脂可以灌入到0.05㎜的裂缝。除某些特殊的环氧树脂之外，当裂缝是活动的、有渗漏的、不能干透的或者裂缝数量极多时，通常不易采用树脂灌注法。北京冶建工程裂缝处理中心开发的具有国际领先水平的工程师自动低压灌浆技术是树脂灌注法的最佳工法之一。 　　
2. 聚合物浸入法 　　2
.1重力渗入法 低粘度的液态树脂可用来密封路面、桥面的不小于0.1㎜的裂缝。将树脂涂刷到表面上，或者在水平表面上沿裂缝构筑临时的围堤，使树脂溢于裂缝表面。 　　
2.2 真空渗入法 更适合封闭多重无规则表面裂缝。先将裂缝表面密封，抽去真空，使裂缝中和孔隙中的空气全部排除。再在大气压力下用纯环氧树脂浆料注入裂缝表面中。 　　
3. 钉合法 当必须恢复主裂缝断面的抗拉强度时，使用钉合法比较适宜。特别比较适宜在不会损坏周围结构的场合下用来锁闭活动裂缝。用相对薄而长的金属“缝合U型钉”跨过裂缝嵌入事先开好的槽沟中，用无收缩砂浆或者环氧树脂基粘合剂来固定。 　　
4. 表面封闭法 这是最简单和最普通的裂缝修补方法。用于修补对结构影响不大的静止裂缝，通过密封裂缝来防止水汽、化学物质和二氧化碳的侵入。 　　
5. 灌浆法 　　5.1普通水泥灌浆 大体积水坝、厚混凝土墙、或者水工结构的岩石基础上的裂缝，有时通过注入硅酸盐水泥砂浆来密闭。 　　5.2聚合物灌注 基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌浆料，和水反应后形成固态沉淀物或泡沫材料，起到封闭裂缝的作用。可在潮湿环境中使用。 　　
6. 钻孔嵌塞法 这种方法通常用来灌注墙体中的裂缝。如果要求密封防水，孔中应填入柔性沥青来代替砂浆；如果灌注栓塞的作用比较重要，孔中则要灌注环氧树脂。 　　
7. 柔性密封法 通常将活动裂缝转变为运动节缝是比较适宜的办法。沿裂缝边缘开一凹槽并填入适当的柔性材料。节缝底部使用隔离层。 　　
8. 粘贴法 当运动不止作用于一个平面时，或者过度的运动已超过一个普通尺寸的凹槽所允许的范围时，或者不可以切割出槽时可使用这个方法。用柔性的密封带盖住裂缝，仅将带的边缘部分粘住。 　　
9. 附加钢筋法 　　9.1普通钢筋 首先将裂缝密闭，然后贯穿裂缝平面大约90°的方向钻孔，将环氧树脂注入孔内，再将钢筋插入孔中使之粘合成整体。 　　9.2外部施加预应力 通过后张法施加应力，来加强结构件的主要部分或者封闭裂缝。 　　
10. 干嵌填法 用手工将低水灰比的砂浆连续嵌入裂缝，形成与原有混凝土结构紧密连接的密实砂浆。先在裂缝表面开槽，大约25㎜宽、25㎜深，清理后涂刷界面剂、连续嵌入低水灰比的砂浆。 　　11. 迭合面层法 当结构表面存在大量的裂缝，而且采用其它办法单独处理各个裂缝过于昂贵时，用这个方法来密闭、覆盖（不是修复）裂缝非常有效。对于偶然出现大面积网状裂缝使用该法很有效。 　　12. 自闭合法 混凝土依靠自身合拢裂缝称为“自闭合”，这是在存在湿气并且没有拉应力作用时发生的一种现象。机理：由于周围空气和水中存在二氧化碳，使水泥浆中的氢氧化钙发生碳化作用，结果碳酸钙和氢氧化钙晶体在裂缝内析出并生长。晶体组合交织产生一种机械粘接作用，又被邻近晶体之间以及晶体和水泥浆及骨料表面间的化学粘接作用所增强，最后混凝土裂缝部位的抗拉强度得到一定的恢复，裂缝也被密闭了。主要用于修补潮湿环境的结构，。整个自闭合时期的水饱和必须连续保持。 　　13. 涂层及其它表面处理法 修复开裂的混凝土结构可以使用范围很广的表面浸渍密封剂和涂料。如果混凝土开裂已经稳定，则可通过涂料获得成功地修补。但不适合低温区域操作.根据实际选择一种，目前最简单的时注浆放，如果裂缝不是很严重，重力渗透放既可

现浇楼板出现裂缝如何处理

根据上图你提供的图片应该是自建房，开裂原因如下：

楼板现浇板距离墙30cm左右处开裂主要是没有设置上部负筋，来抵抗上面弯矩




楼板下30公分处开裂是施工工艺存在问题，支撑系统不足原因引起的。




建议：

1.可以用环氧水泥注浆填实，避免过重家具靠近此位置。

2.梁已开裂没办法修补，考虑下方是承重墙体可以不进行处理

现浇楼板贯穿性裂缝属于严重质量问题吗 应该怎么处理才对~

设计人员认为该现浇楼板裂缝不会影响结构安全，处理后能满足建筑物合理使用年限的要求。
处理情况：
一、设计单位已经出具现浇楼板裂缝处理方案。
二、开发公司已经按设计单位出具的方案对开裂楼板上部进行了处理。
三、和开发公司负责人对裂缝处理方式和补（赔）偿进行协商，您可以要求：（一）退还楼板裂缝所涉及的房屋建筑面积的购房款；（二）房屋裂缝整改期间的租房费用（至少6个月）；（三）整改期间您安排一个技术人员6个月的工资，三项费用约10万元。开发公司负责人承诺先按设计单位出具的方案对开裂楼板进行处理，不同意您要求的第一项费用，可就第二、三项费用进行协商。双方对处理后的补（赔）偿问题分歧太大，协商未果。
四、建议您可由开发公司先行按设计出具的处理方案对裂缝进行处理，处理完成后再协商补（赔）偿的问题，协商不成，可以通过司法等途径解决。

现浇楼板裂缝原因分析及防控措施

一、楼板裂缝产生的原因和预防措施
1、地基基础的不均匀沉降
房屋建成后由于基础的设置不当或施工中存在的问题，如后浇带的设置、浇捣时间以及桩基的设计是否符合要求等都可造成不均匀沉降，从而引起房屋楼板产生裂缝。
因此在设计阶段应针对不同土质及房屋结构选择相应的桩基。主要应考虑以下方面①保证作用于地基的荷载不能超过地基的承载力，以便使地基有足够的安全系数。②控制基础的沉降，使之不超过地基的允许变形系数。
在压缩性有显著差异的土中、地基形式不同处、转折部位、平面复杂、高低差异部位、局部有地下室的边缘处等设置合理的沉降缝、后浇带。对房屋中的后浇带应控制好相应的浇捣时间，一般宜在两边不均匀沉降基本稳定后浇捣。
2、楼板配筋设置及预埋管线不当
1）现浇楼板钢筋施工不规范、防护措施不当引起楼板裂缝的原因及防治措施。

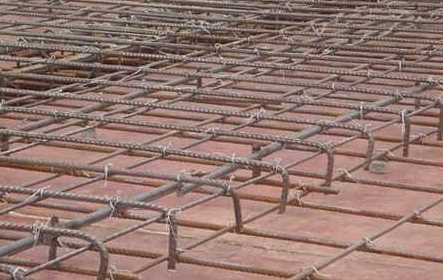

钢筋在楼面砼板中的受力主要承受抗拉作用，以抵抗荷载所产生的弯矩和防止砼收缩和温差裂缝的产生，而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。在实际施工中，楼面下层的钢筋设置砼垫块及模板的依托下保护层比较容易正确控制，且不太容易跑位。但当垫块设置数量不足、间距过大时，钢筋网的合理保护层厚度就无法保障，所以垫块间距必须按规范要求控制在1个/m2左右。相对楼板下层钢筋而言，上层钢筋网的有效保护一直是施工中的一大较难问题。其原因为：1、板的上层钢筋一般设计采用小规格，大部分为圆钢，并且现有的设计大多只配支座处的负筋，而板跨中只配单层底筋；2、上层钢筋网的钢筋撑脚设置间距过大，甚至漏设的情况，就更容易使上层钢筋弯曲变形；3、在施工过程中各工种交叉作业安排不当，造成面层钢筋施工基本完毕后仍有其他工种人员频繁行走踩踏，自然就存在钢筋弯曲、变形、下坠的情况。4、现在商品商品混凝土已经普及，泵送商品混凝土的泵送管在楼面施工过程中需拆卸、移位，同时泵送软管又需不少人员来移位以摊铺商品混凝土。这必然对成品钢筋造成相当大的破坏，严重的几乎可以使上下层楼板钢筋网片几乎粘连在一起，既减少了有效截面又破坏了保护层的设置，从而引起裂缝的产生。上述四项原因均可导致上层钢筋砼保护层厚度无法保证，进而引起商品混凝土裂缝的产生。
在上述原因中，第一个是客观存在的，难于提出措施加以改进，如果把楼面负筋规格加大，钢筋用钢量将大大增加，工程造价会提高。但后三个原因却在施工过程中可以通过施工单位加大自身的管理力度，监理单位加强验收、督促加以改进。根据近几年的现场监理的经验，上层钢筋网的钢筋撑脚设置间距过大，甚至漏设的情况比较普遍。建议楼面双层双向钢筋必须严格按照工艺要求设置钢筋撑脚，其纵横向间距不应大于1米。特别是对于Φ8一类小规格的圆钢，撑脚的间距应适当进行加密，并且撑脚要求用铅丝绑扎固定以防止跑位，这样才能取得较好的效果。同时在施工过程中加强管理，提高质量意识，避免设置间距过大、漏设的情况发生。对于在施工过程中受到施工人员踩踏后弯曲、变形、下坠的情况，建议采取下列措施加以解决：
①科学合理地安排好各工种交叉作业时间，在板底钢筋绑扎后，安装工种的预埋电管线和木工的模板收头、修补工作应及时穿插完成，尽量做到少留尾巴，以有效减少板面钢筋绑扎后的其他工种人员的认为踩踏。
②在必须的通行处应搭设简易通道或铺设脚手片、旧模板，以供必要的施工人员行走。商品混凝土泵送管必须用钢管搭设支架，严禁将管子直接置于钢筋上。
③加强对各相关班组的技术交底和管理，使全体操作人员对楼板钢筋的成品保护引起足够的重视。必须行走时，应自觉沿梁或简易通道行走，不得随意踩踏中间部位钢筋。
④安排足够数量的钢筋工在砼浇筑前及浇筑过程中及时进行跟班整修，特别是支座端部受力最大处以及楼面裂缝最容易发生处应重点整修。
2）预埋线管处裂缝产生的原因及防治措施
预埋线管，特别是目前的住宅工程随着社会的发展配套管线数量日益增多，诸如强电、通信、网络、楼宇对讲等等。多根线管的集中布置是砼截面受到较多削弱，由于应力集中，是容易导致裂缝产生的薄弱部位。当预埋线管的直径较大或者数量相当集中，开间宽度又较大，并且线管的敷设走向垂直于砼的收缩和受拉力向时，就很容易发生楼面裂缝。
对于此类问题，首先建议设计单位在设计过程中尽量能够考虑分散各类管道的走向，避免过于集中地在楼板内敷设预埋管线。
现场施工中对于较粗的管线或各类管线的集中处，应按技术规范要求增设垂直于管线走向的钢筋网片或钢丝网片进行加强。管线在敷设时应尽量避免交叉穿越，交叉布线处可按技术规范要求采用接线盒、过路盒，同时在多根线管的集中处尽量采用放射形分散分布，避免紧密平行排列，以确保线管底部的砼浇注质量和振捣密实。
3、砼的水灰比控制及浇捣后的养生
1）商品混凝土水灰比的控制
高层泵送商品混凝土因考虑泵送需要出厂时施工坍落度已经比较大，在高温季节施工因快速失水，引起商品混凝土收缩相当容易产生裂缝。再加上商品混凝土运输车在运输途中擅自加水或者现场浇注过程中操作人员为便于泵送、加快施工速度，偷偷加水。这既影响商品混凝土质量也进一步促使商品混凝土裂缝更容易产生。
因此，在现场施工管理上，必须加强对送至现场的商品商品混凝土的级配控制，随时抽检坍落度、观察商品混凝土质量，严禁操作人员擅自加水。同时，按规范规定做好试块的取样制作，以便检查商品混凝土的质量。高温季节施工，由于商品混凝土初凝时间较短，因此施工单位必须安排足够的操作人员紧跟做好抹面收头工作，确保不脱节。相反，对于冬季施工，由于商品混凝土初凝时间较长，在完成一遍抹面收头后，应在商品混凝土初凝后安排人员进行二次抹面收头，也可以有效减少初期收缩裂缝的产生。
2）砼浇捣后裂缝产生的原因及防治措施
砼的养护对其强度增长和性能的提高起到了十分重要的作用，特别是早期的认真养护可以避免表面脱水并大量减少初期收缩裂缝发生。但实际工程中，为了加快进度和浇水将影响弹线及施工人员作业，因此对于楼面砼往往缺乏充分、及时地浇水养护，即使养护了也无法确保足够的持续时间。很多楼板裂缝也是在这个时期产生的。

钢筋混凝土现浇板开裂处理方案有哪些？

钢筋混凝土现浇板裂缝的预防措施及处理方法
摘要：　　通过实际调整，施工经验，从混凝土原料方面、施工质量方面、设计等方面分析了钢筋混凝土现浇板产生裂缝的原因。从混凝土原材料、施工等方面总结了钢筋混凝土现浇板裂缝的预防措施及处理方法。 　　0 引言　　钢筋混凝土的裂缝是不可避免的，其微观裂缝是由本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。当结构年处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4mm；在湿气及土中为0.3mm；在海水及干湿交替中为0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。下面就结合工作实际，对钢筋混凝土现浇板裂缝的原因及防治进行分析研究。　　1 钢筋混凝土现浇板裂缝原因的分析 　　通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。 　　1.1 混凝土原材料质量方面 　　1.1.1 水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。 　　1.1.2 如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。 　　1.1.3 碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。　　1.1.4 水灰比、坍落度过大，或使用过量粉砂混凝土强度值对水灰比变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配置的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送混凝土为了满足泵送条件，坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。 　　1.2 施工质量方面 　　1.2.1 混凝土施工过分振捣，模板、垫层过于干燥的混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。 　　1.2.2 混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。　　1.2.3 施工工艺不当引起：在施工过程中由于施工工艺不当，致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。楼板的弹性变形及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载，造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂；大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。 　　1.2.4 后浇带施工不慎而造成的板面裂缝：为了解决钢筋混凝土收缩变形和温度应力，规范要求采用施工后浇带法，有些施工后浇带不完全按设计要求施工，例如施工未留好施工缝；板的后浇带不支模板，造成斜坡槎；疏松混凝土未彻底凿除等都可能造成板面的裂缝。 　　1.2.5 楼面垫层铺设的暗装水管、电线套管铺设不当，如水管、电线套管铺设不够牢靠、集中铺设、上下交叠铺设致使水管、电线套管上皮在垫层厚度1/3以内，保护层厚度不足都可能造成板面沿管线长度方向产生裂缝。 　　1.2.6 混凝土的收缩（温度裂缝）：众所周知，混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用，形成一种新的水泥结晶体，这种结晶体化合物较原材料体积小，因而引起混凝土体积的收缩，即所谓的凝缩，后期主要是混凝土内自由水蒸发而引起的干缩。而且，如果混凝土处在一个温度变化较大的环境下，将会使其收缩更为加剧。如施工发生的夏季炎热气温下，石子表面温度升高，使石子体积膨胀，拌制成混凝土后，石子受冷收缩，使混凝土表面出现发丝裂缝；混凝土浇捣后未及时浇水养护，混凝土在较高温度下失水收缩，水化热释放量较大，而又未及时得到水分的补充，因而在硬化过程中，现浇板受到支座的约束，势必产生温度应力而出现裂缝，这些裂缝也首先产生在较薄弱的部位，即板角处。另外，室内外温差变化较大，也要引起一定的裂缝。 　　1.2.7 目前在主体结构的施工过程中，普遍存在着质量与工期之间的较大矛盾。一般主体结构的楼层施工速度平均为5－7天左右一层，最快时甚至不足5天一层。因此在楼层混凝土浇筑完毕后不足24小时的养护时间，就忙着进行钢筋绑扎、材料吊运等施工活动，这就给大开间部位的房间雪上加霜。除了大开间的混凝土总收缩值较小开间要大的不利因素外，更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。并且这些裂缝一旦形成，就难于闭合，形成永久性裂缝。 　　1.3 设计方面 　　1.3.1 地基的不均匀沉降：在住宅建设中，有相当一部分的钢筋混凝土现浇板的裂缝，是由于地基不均匀沉降的原因而造成的。如在软土地基下采用扩展基础，则对于那些相对较长的条式楼来说，要想保证它们沉降均匀是相当困难的，因此，在这种情况下，有时也会由于基础的不均匀沉降，而引起楼房的拉裂和钢筋混凝土现浇板的开裂。 　　1.3.2 荷载的作用：在住宅建设中，也有少部分钢筋混凝土现浇板的裂缝，是由于荷载作用方面的原因引起的。由于设计人员在进行现浇板的配筋过程中，通常只是根据其承载能力来确定配筋量的，而往往忽略了对板在正常使用阶段由其承受的荷载而引起的挠度及裂缝宽度的验算，由此而引起裂缝的产生，这些裂缝有时也会超过规范的最大允许值，这也应当引起足够的重视。 　　1.3.3 结构体型突变及未设置必要的伸缩缝：房屋长度过长，而又未考虑设置伸缩缝，当房屋的自由伸缩达到应设置伸缩缝要求的间距时，就要引起裂缝的产生。另外，平面布局凹凸较多，即转角也越多，这些转角处由于应力集中形成薄弱部位，一受到混凝土收缩及温差变化易于产生裂缝。 　　1.3.4 在楼房的设计中，设备专业特别是电气专业，大多将照明、有线电视、通讯等所需的管线直接敷设于现浇板中，而且有时集中于某一处现浇板中的管线多达7－8根，并且这些管线的走私多为2－3cm，由此就会使该处现浇板厚度大大削弱，从而引起现浇板在该处开裂。 　　2 裂缝的预防措施　　虽然钢筋混凝土现浇板在使用过程中，存在出现裂缝这一重大缺陷，但它与预制板相比，还是优点要大于其缺点的，并且它的这一缺点在设计与施工过程中，可以通过一定的措施，使其影响控制在规范允许的范围内。现浇板的优点主要表现在结构性能方面，采用现浇板后，将使楼、屋盖的结构刚度及强度、建筑物的整体抗震性能得到显著的提高。对于现浇板的裂缝问题，可以采取以下几个方面的措施，以减少或避免这些裂缝的出现：　　2.1 混凝土原材料质量方面 　　2.1.1 尽可能不使用民办小厂生产的水泥，如必须使用，应认真对水泥标号及安定性进行试验。 　　2.1.2 采取严把原材料进货关、认真地对进场砂石骨料进行检验，严格控制砂的粒径及含泥量。并做好各项试验，一经发现不合格材料进场必须立即停止使用并清除出场。 　　2.1.3 严格控制混凝土施工配合比。根据混凝土强度等级和质量检验以及混凝土和易性的要求确定配合比，严格控制水和水泥用量，选择级配良好的石子，减小空隙率和砂率以减少收缩量，提高混凝土抗裂强度。 　　今日推荐近十几年来，为实现文明施工，提高设备利用率，节约能源，商品混凝土的使用率逐年提高。但受剧烈的市场竞争，导致各商品砼厂商以采用大粉煤灰掺量，低价位、低性能的砼外掺剂，以及细度模数低、含泥量较高的中细砂作为降低价格和成本的主要竞争手段，导致商混凝土质量显著下降；另一方面承包商在订购混凝土时，应根据工程的不同部位和性质提出对混凝土品质的明确要求，不能片面压价和追求低价格、低成本而忽视了混凝土的品质，导致混凝土性能下降和收缩裂缝增多。同时现场应逐车严格控制好商品混凝土的坍落度检查，以保证混凝土熟料的半成品质量。 　　2.2 施工质量 　　2.2.1 在混凝土浇捣前，应先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中应尽量做到既振捣充分又避免过度。　　2.2.2 混凝土楼板浇筑完毕后，表面刮抹应限制到最小程度，防止在混凝土表面撒干水泥刮抹，并加强混凝土早期养护。楼板浇筑后，对板面应及时用材料覆盖、保温，认真养护，防止强风和烈日曝晒。　　2.2.3 严格施工操作程序，不盲目赶工。杜绝过早上砖、上荷载和过早拆模。在楼板浇捣过程中更要派专人护筋，避免踩弯面负筋的现象发生。通过在大梁两侧的面层内配置通长的钢筋网片，承受支座负弯矩，避免因不均匀沉降而产生的裂缝。　　2.2.4 施工后浇带的施工应认真领会设计意图，制定施工方案，杜绝在后浇处出现混凝土不密实，不按图纸要求留设施工缝，以及施工中钢筋被踩弯等现象。同时更要杜绝在未浇注混凝土前就将部分模板，支柱拆除而导致梁板形成悬臂，造成变形。　　2.2.5 对于较粗的线管或多根线管的集散处，可增设垂直于线管的抗裂短钢筋网加强，抗裂短钢筋采用ф6-ф8，间距≤150，两端的锚固长度应不小于300毫米。　　线管在敷设时应尽量避免立体交叉穿越，交叉布线处采用线盒，同时在多根线管的集散处宜采用放射形分布，尽量避免紧密平行排列，以确保线管底部的砼灌筑顺利和振捣密实。并且当线管数量众多，使集散口的砼截面大量削弱时，宜按预留孔洞构造要求在四周增设上下各2ф12的井字形抗裂构造钢筋。　　2.2.6 对计划中的临时大开间面积材料吊卸堆放区域部位的模板支撑架在搭设前，要预先考虑采用加密立杆和搁栅增加模板支撑架刚度的加强措施，以增强刚度，减少变形来加强该区域的抗冲击振动荷载，并应在该区域的新筑砼表面上铺设旧木模加以保护和扩散应力，进一步防止裂缝的发生。 　　2.2.7 加强对楼面砼的养护：刚浇筑后的混凝土尚处于凝固硬化阶段，水化速度较快，可采用覆盖保温的办法创造适宜的潮湿条件防止混凝土表面脱水而产生干缩裂缝，因此加强混凝土表面养护，尤其在7天内使混凝土始终保持湿润状态是防止混凝土裂缝很重要的一个环节。 　　3 裂缝的处理方法 　　3.1 表面处理法：包括表面涂抹和表面贴补法 表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其他防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏。　　3.2 填充法 用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝，以及小规模裂缝的简易处理可采取开V型槽，然后作填充处理。 　　3.3 灌浆法 此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。　　3.4 结构补强法 因超荷载产生的裂缝，裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处在具体施工中，可视情况做如下处理： 　　3.4.1 对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧浆液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。  　　3.4.2 其他一般裂缝处理，可将板缝清洗后用1：2或1：1水泥砂浆抹缝，压平养护。 　　3.4.3 当裂缝较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1：2水泥砂浆抹平，也可以采用环氧胶泥嵌补。 　　3.4.4 当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。　　3.4.5 通长、贯通的危险结构裂缝，裂缝宽度大于0.3mm的，可采用结构胶粘扁钢加固补强，板缝用灌缝胶高压灌胶。

现浇钢筋混凝土楼板有裂缝怎么修复

对于浇楼板的裂缝处理方法是有很多的。首先要知道导致裂缝的原因，如果是混凝土中的水泥，不合格导致的裂缝的话，就必须进行彻底处理，将混凝土打掉重新浇筑。如果是对受力产生的裂缝，可以根据裂缝的原因有针对性的采取加固修复的措施。

现浇板裂缝，如何处理

处理方法

　　1、于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧树脂浆液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。

　　2、它一般裂缝处理，可将板缝清洗后用1∶2或1∶1水泥砂浆抹缝，压平养护。

　　3、裂缝较大时,应沿裂缝凿V字形凹槽，冲洗干净后，用1∶2水泥砂浆抹平，或采用环氧胶泥嵌补。

　　4、于楼屋面现浇板容易出现的一些非结构性裂缝现象，可通过在楼地面上部找平层中增设钢丝网或抗裂短钢进行加强或在板底采用复合增强纤维等材料对裂缝作粘贴加强处理。

　　补充资料：

现浇楼面产生裂缝、表面龟裂现象，究其原因主要有以下几个方面：

　　1、混凝土水灰比或塌落度过大,粗骨料沉落挤出水分、空气，造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。

　　2、而浇筑混凝土时洒水不够，过于干燥，模板吸水量大，引起混凝土的塑性收缩，产生裂缝。

　　3、楼面板内铺设的暗装水管、电线套管铺设不当，保护层厚度不足，造成板面沿管线长度方向产生裂缝。

　　4、混凝土的收缩产生温度裂缝。混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用。如果混凝土处在一个温差变化较大的环境下，将会使其收缩更为加剧。

　　4、目前在主体结构的施工过程中,某些楼层混凝土浇筑完毕后不足24h的养护时间，就进行钢筋绑扎、材料吊运等施工活动，过早承受荷载导致裂缝。大开间的混凝土总收缩值较小开间要大，且更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。

裂缝的预防措施

　　分别针对以上产生裂缝的原因，对现浇板的裂缝问题将采取以下几个方面的措施，避免或减少裂缝的出现。

　　1、商混站方面，由商混站严格控制混凝土施工配合比，根据混凝土强度等级以及混凝土和易性的要求确定配合比，我方将提醒其充分考虑商混站运输过程中塌落度损失对实际操作的影响，并将现场将查看商混站提供批次商混的开盘鉴定，从源头上提高混凝土品质，提高混凝土抗裂强度。

　　2、混凝土浇捣前，先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中尽量做到既振捣充分又避免过度。

　　3、范楼板内预埋电管高度，杜绝三层甚至以上电管集中叠加，使其有充分的保护层，减少表面开裂。

　　4、凝土楼板浇筑完毕后，加强对楼面混凝土的养护，楼板浇筑后，对板面及时用薄膜覆盖保温，可以避免表面脱水并大量减少混凝土初期伸缩裂缝发生，认真养护，减小强风和烈日曝晒的影响。

　　4、格施工操作程序，不盲目赶工。杜绝由于过早荷载作用原因引起的混凝土现浇板的裂缝。对计划中的临时大开间面积材料吊卸堆放区域部位的模板支撑架在搭设前，就预先考虑采用加密立杆增加模板支撑架刚度的加强措施，以增强刚度、减少变形来加强该区域的抗冲击振动荷载，并在该区域的新筑混凝土表面上铺设旧木模加以保护和扩散应力，进一步减小裂缝的发生。

钢筋混凝土现浇楼板裂缝防治措施有哪些

最低0.27元/天开通百度文库会员，可在文库查看完整内容>

现场直播足球_现场直播足球比赛可以免费观看吗？

现货黄金论坛_现货黄金分析论坛
