曲谱自学网今天精心准备的是《cad如何测量面积》，下面是详解！

在CAD里怎么测量面积？

方法如下：

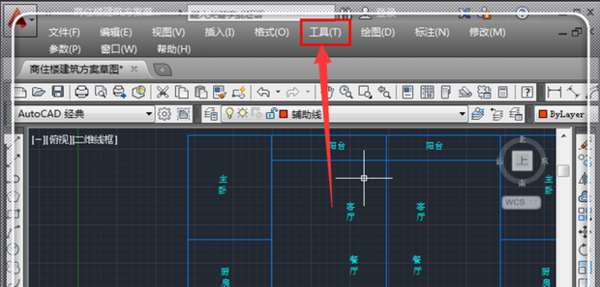

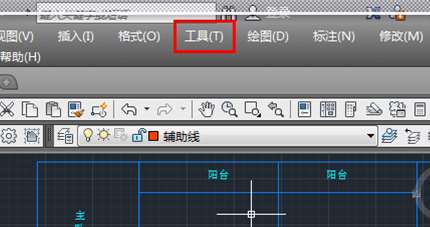

1、打开cad图形，在菜单栏，点击“工具”。

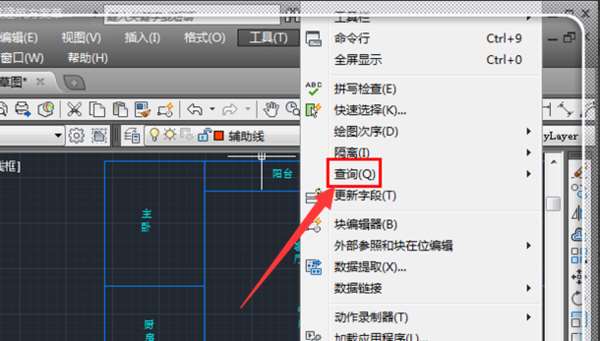

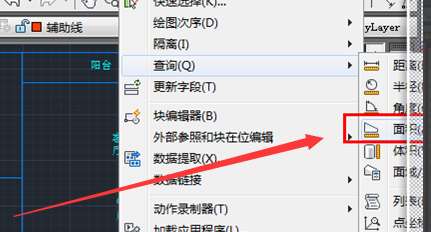

2、调出工具选项，用鼠标指着“查询Q”，激活查询命令。

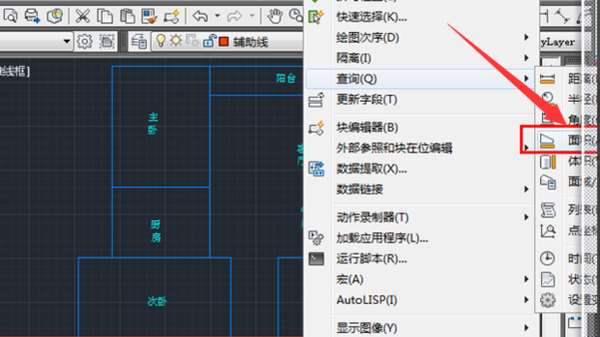

3、弹出查询的更多功能选项，点击“面积”。

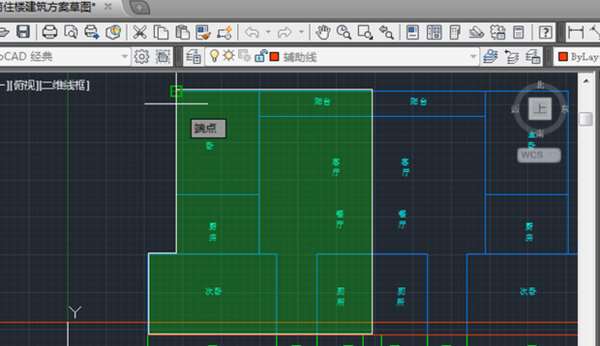

4、这时候使用鼠标拾取需要查询的围成面积的各个关键点。

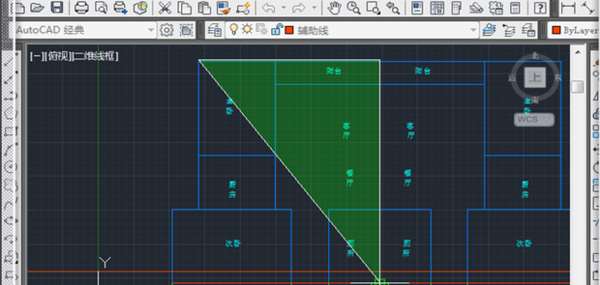

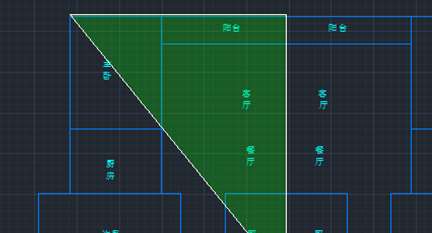

5、拾取各个点，围成一个 封闭图形。

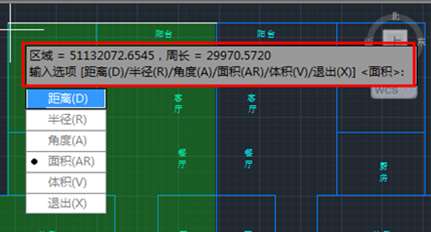

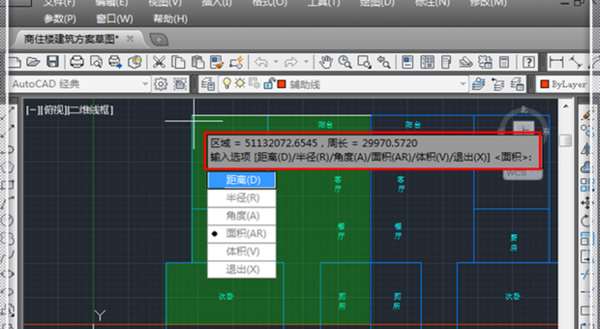

6、按回车键，这时候就直接弹出面积信息，这里的面积一般是以毫米（mm）为单位的，小数点向左移动6位即为平方米。

扩展资料

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；

由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

CAD中如何测量面积

CAD中测量面积的步骤如下：

1.打开cad图形，在菜单栏，点击“工具”。

2.调出工具选项，用鼠标指着“查询Q”，激活查询命令。

3.弹出查询的更多功能选项，点击“面积”。

4.这时候使用鼠标拾取需要查询的围成面积的各个关键点。

5.点击“回车键”，这时候就直接弹出面积信息。这样就解决了CAD中测量面积的问题了。

CAD里怎么算面积？

第一步：打开cad图形，在菜单栏，点击“工具”。

第二步：调出工具选项，用鼠标指着“查询Q”，激活查询命令。

第三步：弹出查询的更多功能选项，点击“面积”。

第四步：这时候使用鼠标拾取需要查询的围成面积的各个关键点。

第五步：拾取各个点，围成一个 封闭图形。

第六步：按回车键，这时候就直接弹出面积信息，这里的面积一般是以毫米（mm）为单位的，小数点向左移动6位即为平方米。

扩展资料

常用的CAD软件，也就是所谓的三维制图软件，较二维的图纸和二维的绘图软件(比如浩辰CAD)而言，三维CAD软件能够更加直观、准确地反映实体和特征。

对于专业企业，因为绘制目标不同，还常存在有多种CAD系统并行的局面，那么就需要配置统一的、具备跨平台能力的零部件数据资源库。

将标准件库和外购件库内的模型数据以中间格式(比如通用的有IGS、STEP等)导出到三维构型系统当中去，如主流的Autodesk Inventor，SolidWorks,CATIA,中望3D,Pro/E,AutoCAD,UG NX,,SolidEdge,Onespace等。

国外，这种网络服务被称为"零部件图书馆"或"数据资源仓库"。航天航空领域使用较多的为Pro/E，飞机和汽车等复杂产品制造领域则使用Catia居多，而在中小企业使用Solidworks较多。

在欧美和日本的PLM用户中，基于互联网的PLM零部件数据资源平台LinkAble PARTcommunity(简称PCOM)的知名度一点都不亚于今天我们所熟知的BLOG和SNS这样的网络平台。

参考资料：CAD的参考资料

怎样用CAD测量面积 CAD面积怎么算

可以，CAD计算不规则图形的面积是很方便的，但是一定要把药测量的部分做成面域。
不知道你对面域是不是了解，要做面域前提是组成面积区域的每条线段必须是首尾相连的绝对封闭的区域，注意必须相接的线段必须是端点跟端点相接的，突出一点，或者重叠一点都不可以。
鉴于如此，建议你用PL就是多段线命令把道路边缘描一遍，然后用reg就是面域命令把它变成面域，好了，打开“工具”——“查询”——“面积质量特性”，选择要测量的部分，结果就出来了，但是注意，单位是平方毫米。

如果面域比较多，可以用并集命令合并他们。

cad里怎么测量面积（差集）

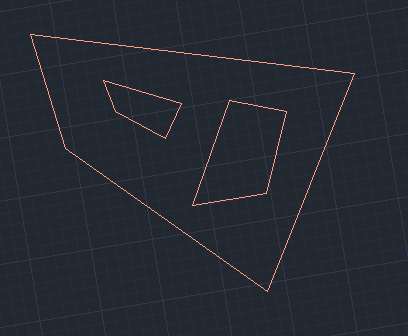

假设有ABC三个面积，BC互补相关，且BC都包含于A，怎么求A中去除B、C两块之后的面积啊？如下图，请问高手！AA命令会用，只是有办法能给这个去除BC后的面积设定一个面域或者别的什么，随...

假设有ABC三个面积，BC互补相关，且BC都包含于A，怎么求A中去除B、C两块之后的面积啊？如下图，请问高手！
AA命令会用，只是有办法能给这个去除BC后的面积设定一个面域或者别的什么，随时能够点击看面积吗？ 展开

如果3个图形都是密闭的，可以用以下方式求面积：
1，命令 reg ，全选图形确定。
2，命令 su，先点外面的大图形，确定，再选里面要减去面积的图形，确定。
3，命令 aa（或者 area），点图形，确定
4，按一下 F2，就能看到面积。

扩展

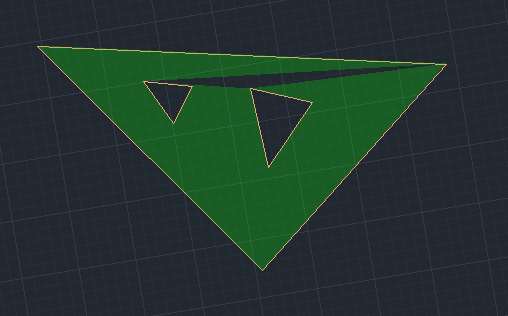

如果是3个及以上图形，用uni或者su的确能测出和集或差集面积，我不明白的谁是，为啥 aa a o选择最终图形会是这样？？？大师你知道吗？

CAD测量不规则图形面积

现实中的不规则图形的东西，比如像荷花那样的形状，但是有很多个。大小也不一样，请问我怎么样才能计算出他的面积啊，单位是平方英尺。有点急，谢谢各位了。...

现实中的不规则图形的东西，比如像荷花那样的形状，但是有很多个。大小也不一样，请问我怎么样才能计算出他的面积啊，单位是平方英尺。有点急，谢谢各位了。

用“REG”（面域）命令将图形变成一个封闭的面域——输入“LI”——选对象——然后在文本窗口就会有这个图形的相关信息，如面积、长度等。
或才用“PE”将所有线条封闭起来，再用“LI”也一样。至于单位，当你知道面积时再换算也一样的。

CAD怎么测量带有弧线的面积

建议使用boundary(bo)命令生成面域,然后使用AREA命令查所生成的面域的面积,这个方法不影响你原来所绘制的图形,同时还不需要对图形进行修剪,只要你能确保这个面积是封闭的并且全部显示在屏幕可视区域即可

如何快速测量CAD图纸中的距离、面积？

在繁忙的CAD绘图工作中，我们常常需要测量各种不同CAD图纸中的距离、面积。我们是否有更加方便的方法，一键操作快速测量CAD图纸中的距离、面积呢？

打开我们需要测量距离、面积的CAD图纸。

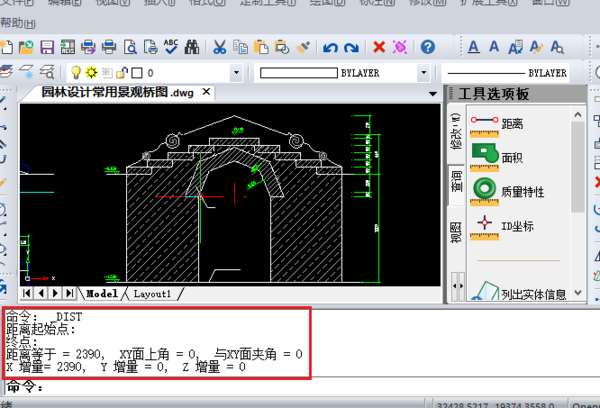

点击查询——距离图标，调用查询距离命令，“DIST”命令字符。按照命令指示，我们移动光标在CAD糊涂框中选择好需要测量距离的起始点和终点；这时候2点之间距离就会立刻测量好并显示在命令框中。

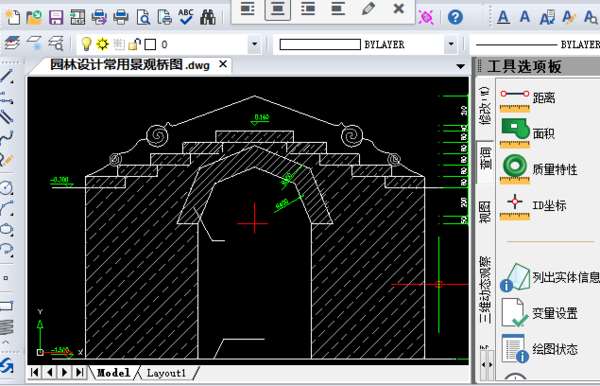

在查询选项面板中，点击查询——面积图标，调用查询面积命令，“AREA”命令字符。

按照命令指示，我们移动光标在CAD绘图框中查找封闭实体内的区域。

根据命令框中的命令指示：移动光标选择好需要测量面积的封闭区域，这时候该封闭区域的面积就测量好并显示在命令框中。

cad中怎样测量由单线围成的图形的面积

求面积方法如下
1. bo合并线，ls求面积（最快）。
2. aa 一点一点的选，在enter 求面积。
3. pe合并线----m----框选线---y是----j合并---0---enter（合并线）再ls求面积。
4. 先填充好后再选填充----特性里也有面积。

cad中怎样测量弧形的面积？？

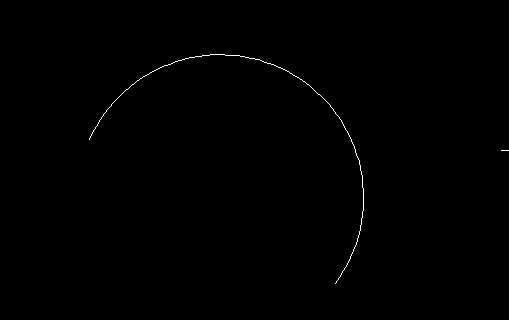

1、电脑打开CAD，画一个弧形。

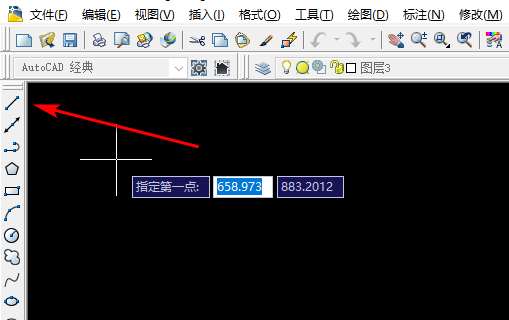

2、画好圆弧后，点击工具栏中的直线。

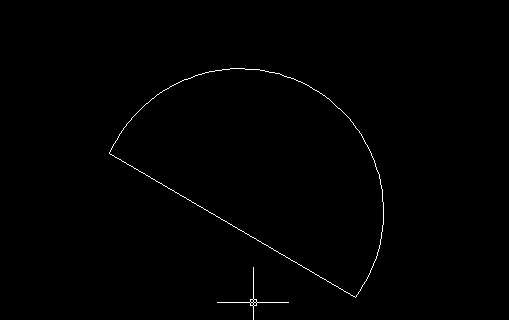

3、点击直线工具后，把圆弧闭合。

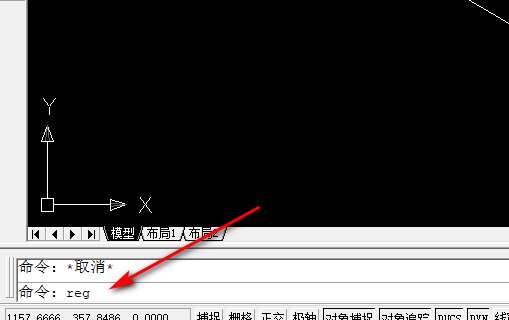

4、闭合圆弧后，输入面域命令REG，空格确定。

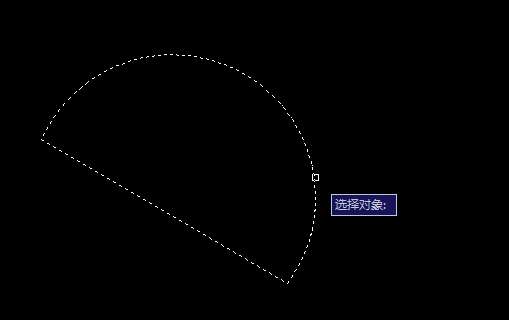

5、确定REG命令后，选择对象，然后把弧形面域。

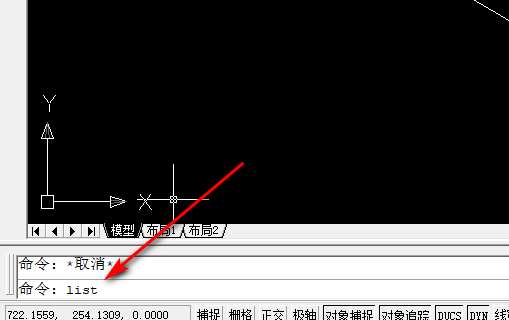

6、面域之后，输入命令list，空格确定。

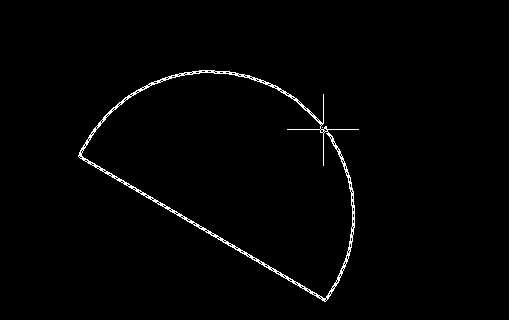

7、确定命令后，选择对象。

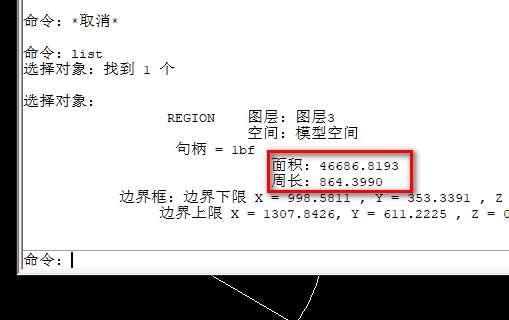

8、选择对象后，空格就得到处弧形的面积。
