西门子plc300仿真软件怎么用

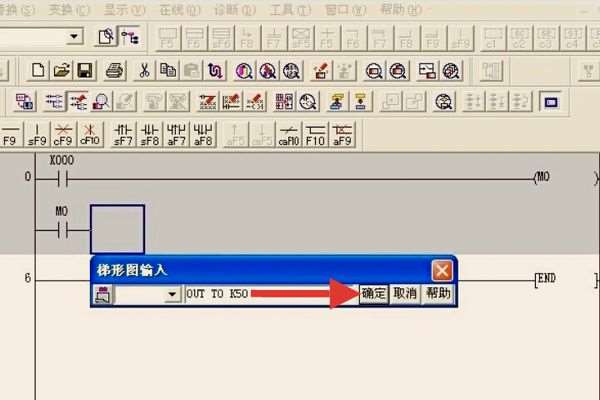

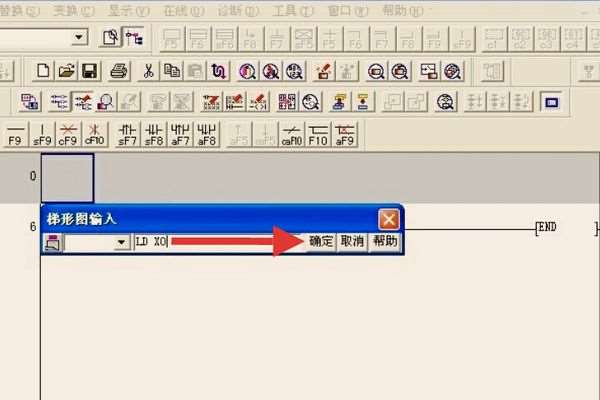

1、打开相关的梯形图输入窗口，可以确定在左母线右侧输入LD X0。

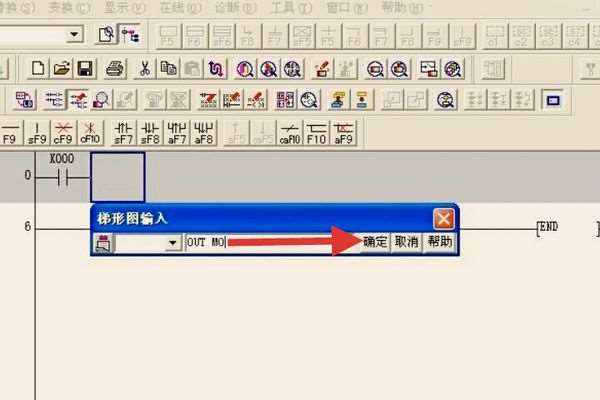

2、下一步编写一个plc的辅助继电器输出，即继续输入OUT M0并确定。

3、如果输出是计时器或者计数器，需要确定在指令中写入计时或计数的值。

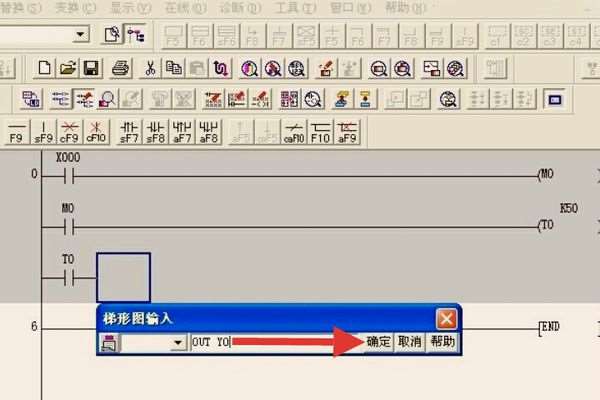

4、因为使用输出最多的是控制plc的Y输出，所以继续输入OUT Y0并确定。

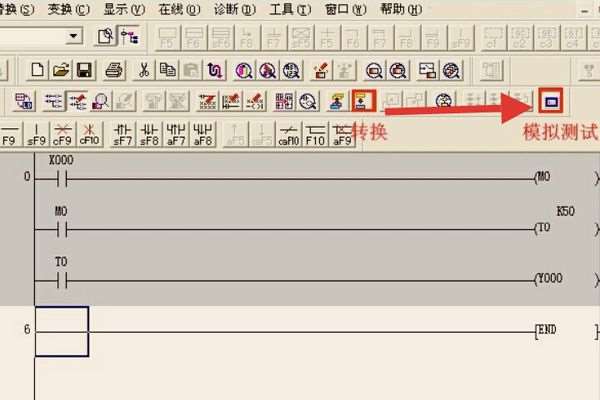

5、到这里需要点击转换按钮对其进行编译，并将程序写入模拟plc。

6、这样一来会看到相关的测试结果，即可用西门子plc300仿真软件了。

plc电脑端模拟仿真软件

要免费的，最好是西门子或者欧姆龙三菱的。有的百度网盘给我，谢谢！补充一下，西门子首选，三菱的我有。...

要免费的，最好是西门子或者欧姆龙三菱的。有的百度网盘给我，谢谢！
补充一下，西门子首选，三菱的我有。

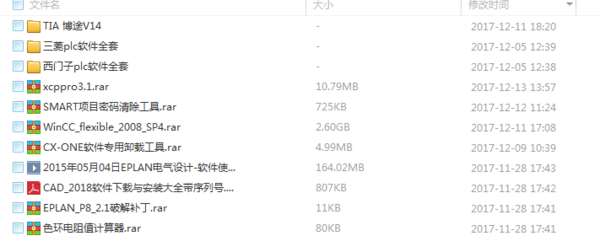

三菱西门子的全都分享给你们，有需要的自取，三菱序列号570-986818410 ，欧姆龙的我后续会加上，到时候你看看吧！

链接：https://pan.baidu.com/s/1nvGHdGH

密码：46gc

西门子plc仿真软件怎么用

下载后安装，不会用。软件截图如图所示。谁能教教我步骤，不胜感激。各位大哥，小弟第一次用，我怎么只有仿真软件，没有编程软件啊？求助···...

下载后安装，不会用。软件截图如图所示。谁能教教我步骤，不胜感激。
各位大哥，小弟第一次用，我怎么只有 仿真软件，没有编程软件啊？求助···

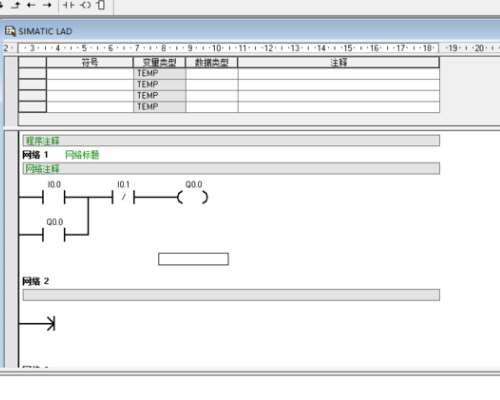

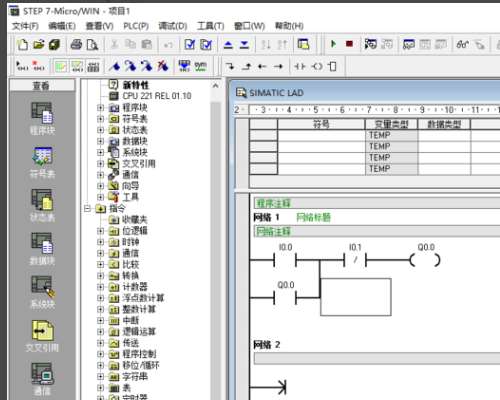

1、先在7-200 plc编程软件中创建一个简单项目。

2、编译，保证无错误。

3、创建文件名和文件存放地址。

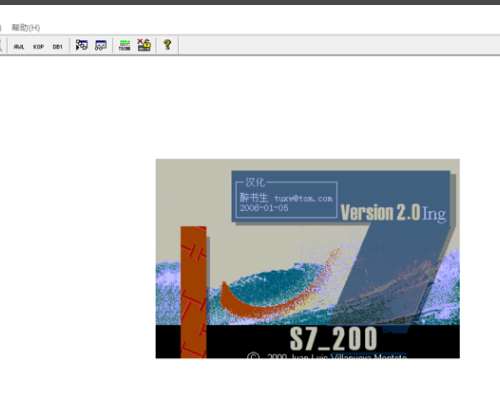

4、在西门子7-200 plc仿真软件的文件夹中打开汉化版的软件。

5、单机“配置”菜单选择“CPU型号”，选择与编程软件相同的cpu类型。

6、点击“程序”菜单，选择“装载程序”选项。

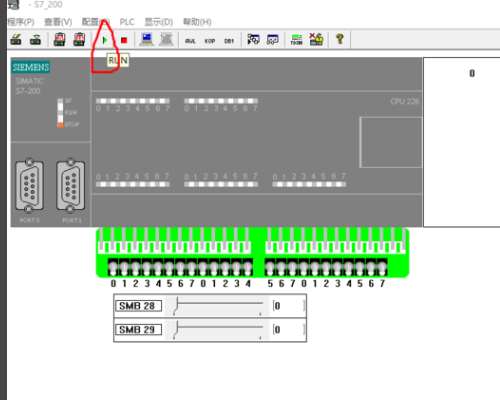

7、点击确定，即可调出程序，然后点击运行按钮即可模拟仿真。

三菱PLC仿真软件GX simulator6使用方法

三菱PLC仿真软件GXsimulator6怎么使用啊，以前用西门子的仿真软件非常直观的显示出输入和输出的变化，这个三菱的不大会用。请赐教。...

三菱PLC仿真软件GX simulator6怎么使用啊，以前用西门子的仿真软件非常直观的显示出输入和输出的变化，这个三菱的不大会用。请赐教。

首先，在安装仿真软件GX Simulator 6之前，必须先安装编程软件GX Developer。

安装好编程软件和仿真软件后，在桌面或者开始菜单中并没有仿真软件的图标。
因为仿真软件被集成到编程软件GX Developer中了，其实这个仿真软件相当于编程软件的一个插件。

接下来我们做一个实例：

(1)首先打开编程软件

（2）启动编程软件GX Developer，创建一个“新工程”。

（3）编写一个简单的梯形图。

（4）可以通过“菜单栏”启动仿真。

（5）也可以通过“快捷图标”启动仿真。

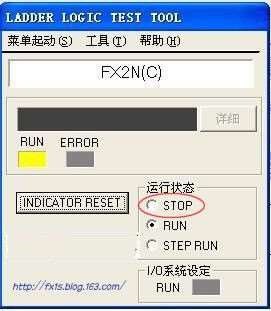

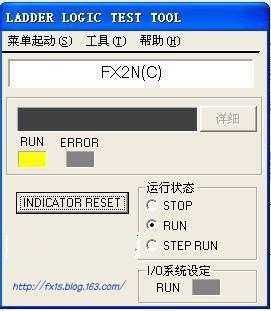

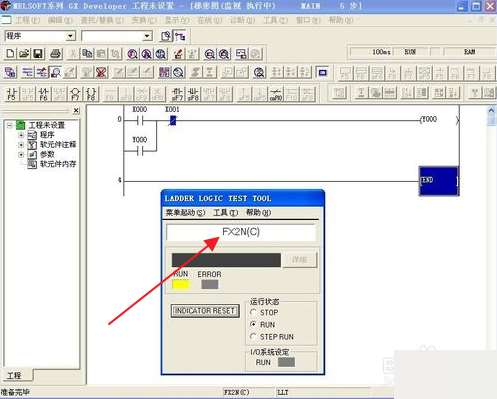

（6）上面两种方式都可以启动仿真，这个小窗口就是“仿真窗口”，显示运行状态，如果出错会有中文说明。

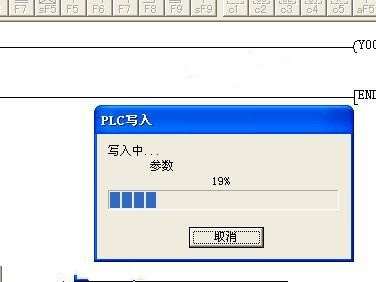

（7）启动仿真后，程序开始在电脑上模拟PLC写入过程。

 （8）这时程序已经开始运行。

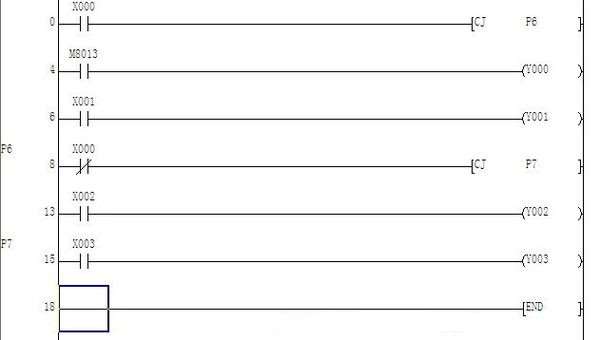

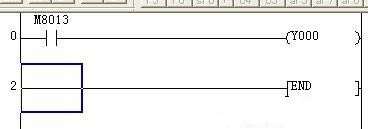

（9）并且可以通过“在线”中的“软元件测试”来强制一些输入条件ON或者OFF。监控程序的运行状态。如下面梯形图：

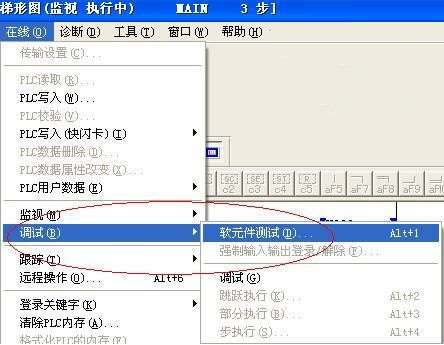

    点击工具栏“在线（O）”，弹出下拉菜单，点击“调试（B）”→“软元件测试（D）”或者直接点击“软元件测试”快捷键，

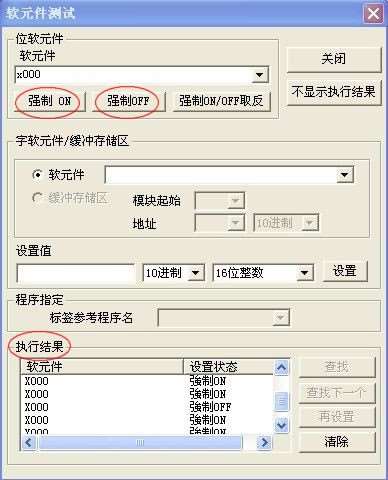

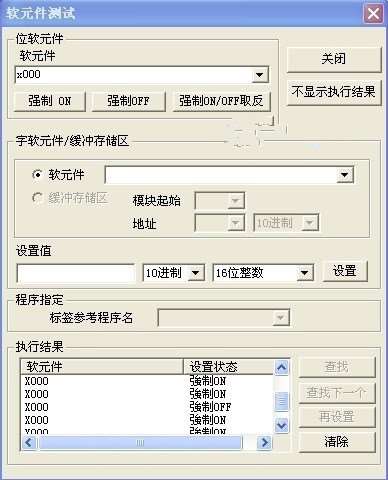

则弹出“软元件测试”对话框。

在该对话框中“位软元件”栏中输入要强制的位元件，如X0，需要把该元件置ON的，就点击“强制ON”按钮，如需要把该元件置OFF的，就点击“强制OFF”按钮。同时在“执行结果”栏中显示被强制的状态。

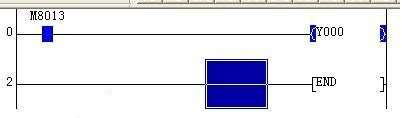

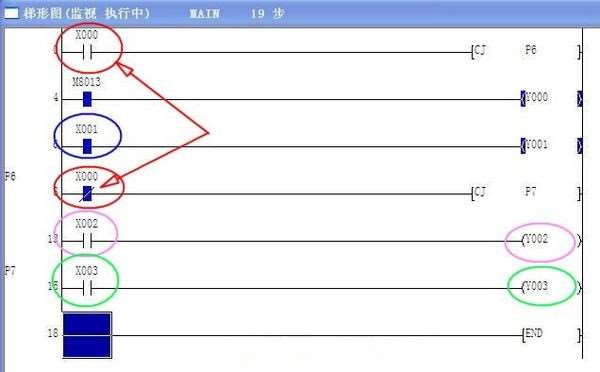

 梯形图监视执行中.........

接通的触点和线圈都用蓝色表示，同时可以看到字元件的数据在变化。

（10）各位元件的监控和时序图监控。

（a）、位元件监控

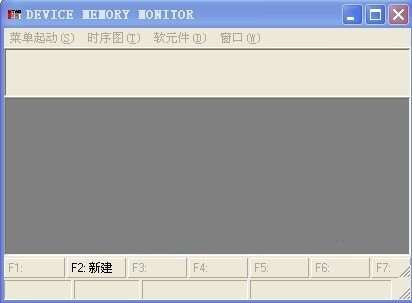

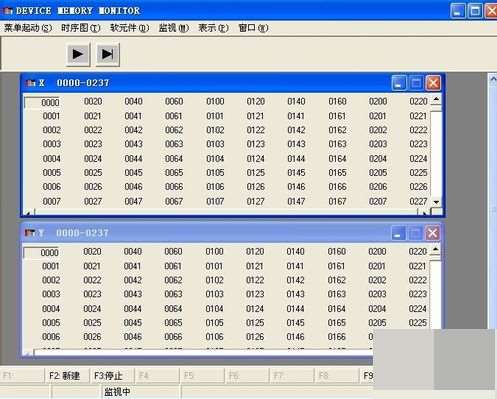

点击“启动仿真窗口”的“菜单起动S”，→“继电器内存监视（D）”弹出如图窗口，

点击“软元件D”→“位元件窗口（B）”→“Y”。

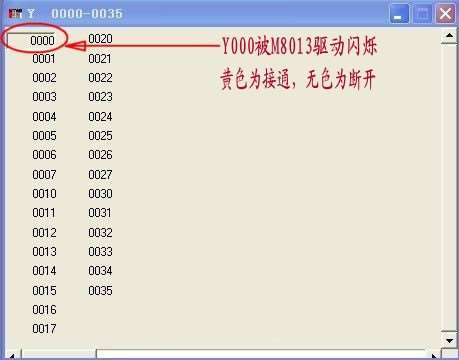

     如图即可监视到所有输出Y的状态，置ON的为黄色，处于OFF状态的不变色。用同样的方法，可以监视到PLC内所有元件的状态，对于位元件，用鼠标双击，可以强置ON，再双击，可以强置OFF，对于数据寄存器D，可以直接置数。对于T、C也可以修改当前值，因此调试程序非常方便。

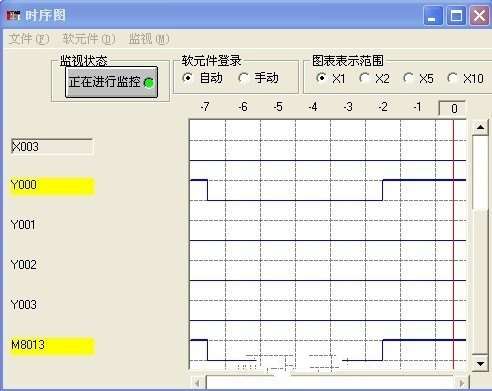

 （b）、时序图监控

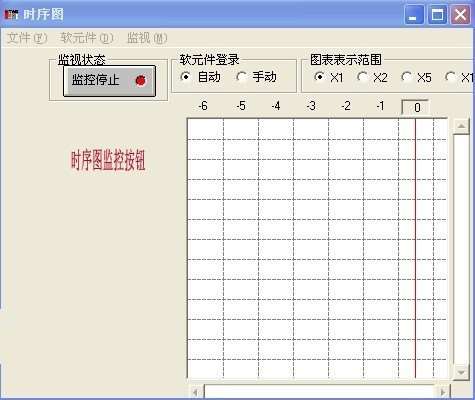

点击“仿真窗口”的“菜单起动S”，→点击“时序图（T）”→起动“（R）”，则出现“时序图监控”。

可以看到程序中各元件的变化时序图。

（11）PLC的停止和运行。

点击“仿真窗口”中的“STOP”，PLC就停止运行，再点击“RUN”，PLC又运行。

 （12）退出PLC仿真运行。

在对程序仿真测试时，通常需要对程序进行修改，这时要退出PLC仿真运行，重新对程序进行编辑修改。退出方法：先点击“仿真窗口”中的“STOP”，然后点击“工具”中的“梯形图逻辑测试结束”。

 点击“确定”即可退出仿真运行，但此时的光标还是蓝块，程序处于监控状态，不能对程序进行编辑，所以需要点击快捷图标“写入状态”，光标变成方框，即可对程序进行 编辑。

西门子plcs7-200 仿真软件怎么用

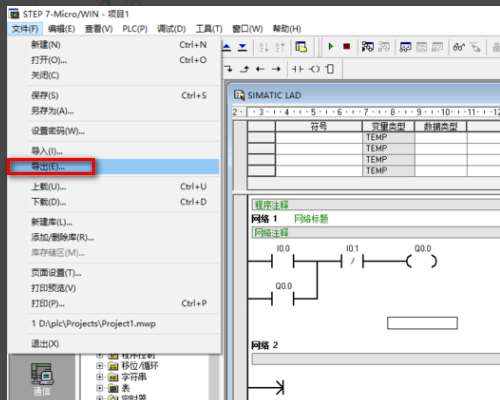

用S7-200编程软件编写好程序，点击“文件-导出”，然后导出到你需要存放的位置（如电脑桌面），导出来的文件为.awl文件。

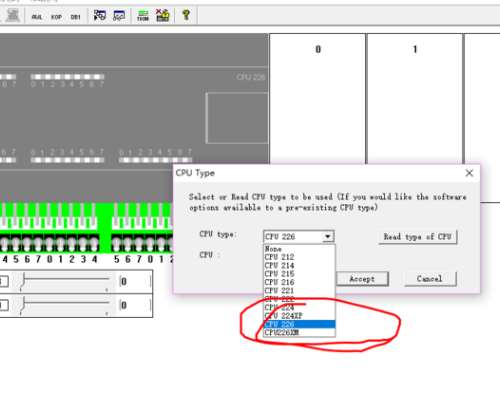

打开S7-200仿真软件，点击“配置-CPU型号”，选择你编写程序时的PLC型号即可。

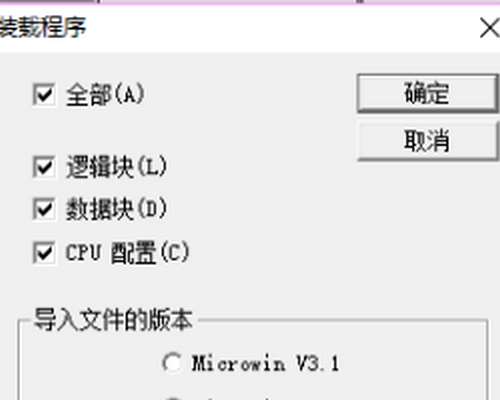

配置好仿真软件的PLC型号后，点击“程序-载入程序”，会弹出“载入CPU”对话框，选择"所有"，“导入的文件版本”选择你相应S7-200的编程软件版本就可以。点击“确定”按钮，找到刚刚导出的.awl文件。

载入程序后，提示“The file cannot open to read data”点击“确定”，具体操作如何所示。

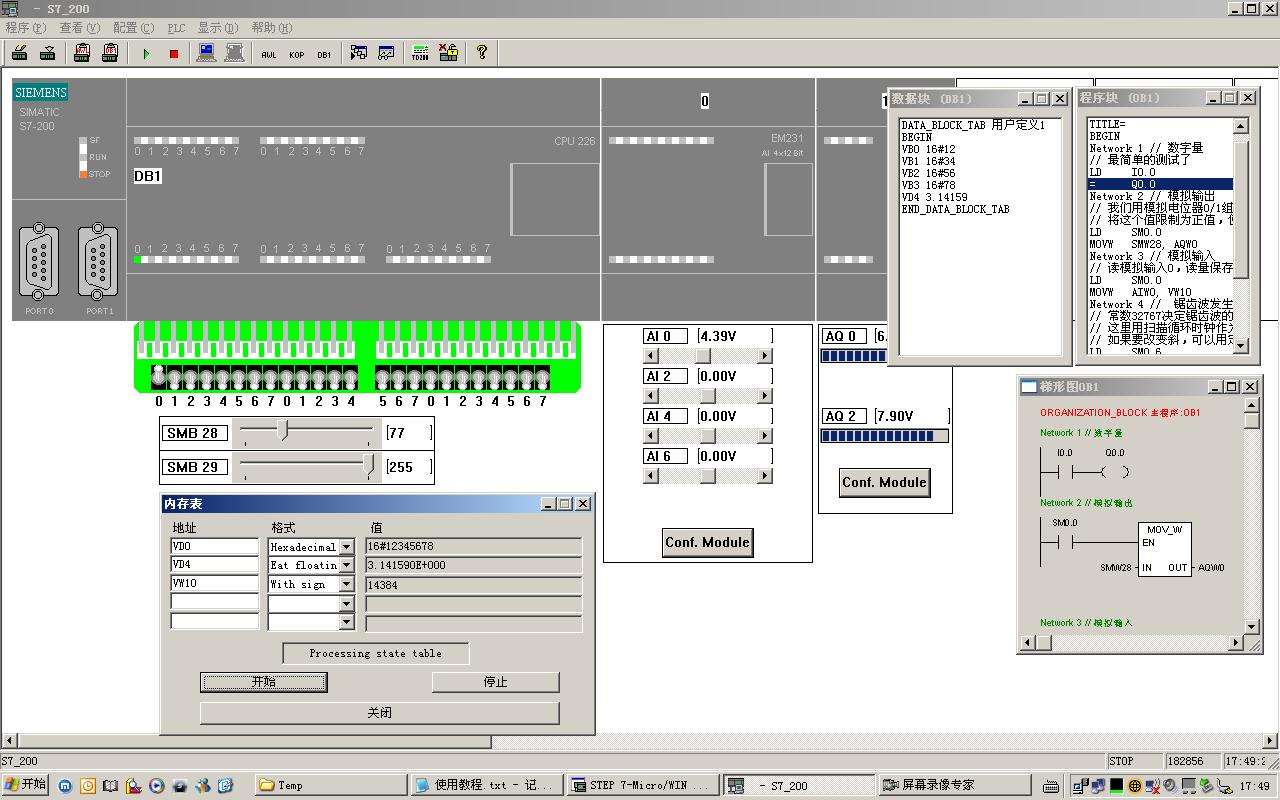

要查看地址的状态，可以点击“查看-状态表”，会弹出“状态表”对话框，输入需要查看的地址，点击“开始”，会显示出相应地址的当前值，我们还可以对此地址赋新值。

梯形图对话框，可以看到程序的运行情况。

以上就是S7-200仿真软件的使用方法，此软件并不是所有指令可以仿真出结果的。

三菱PLC编程软件怎么模拟运行？

MELSOFT系列的GXDeveloper7有没高师知道的，跪求大师怎么模拟运行？...

MELSOFT系列的GX Developer 7有没高师知道的，跪求大师怎么模拟运行？

三菱PLC编程软件模拟运行步骤如下：

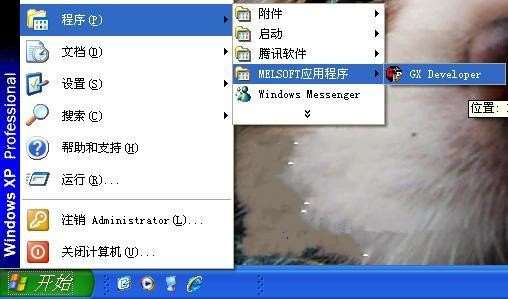

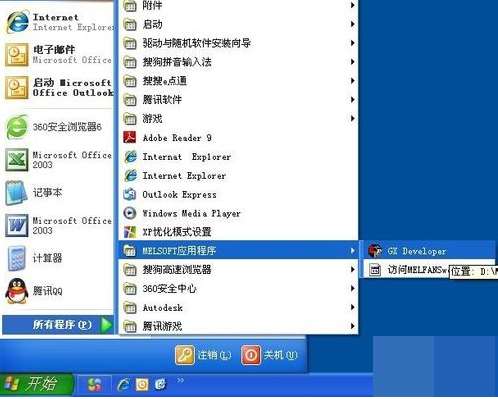

1、首先，我们需要在开始菜单中打开三菱PLC编程软件GX Developer：

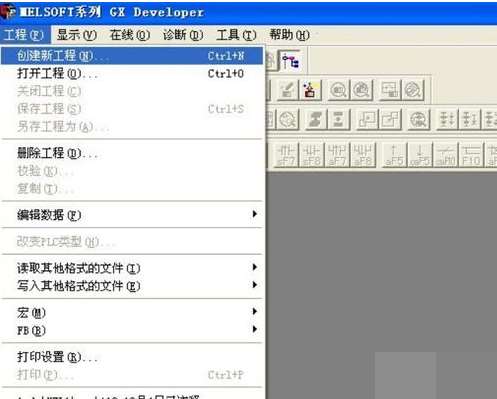

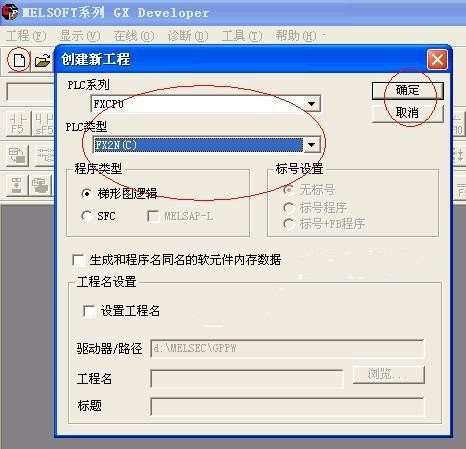

2、然后，需要从工程菜单中创建新工程，并选择使用plc的系列及类型：

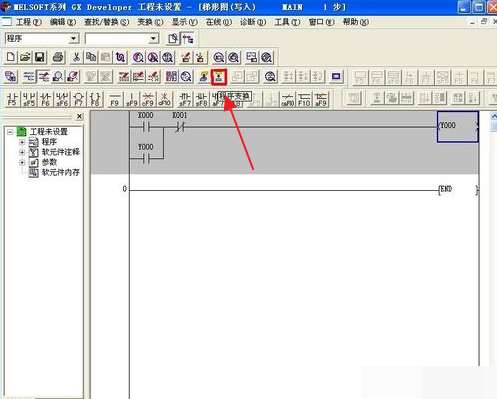

3、接着，需要编写一个简单的自锁程序，编写完毕后点击“程序变换”图标：

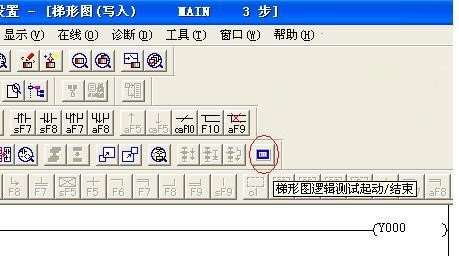

4、之后，运行仿真程序，这时点击“梯形图逻辑测试”图标，这时我们编写的程序将传送至“模拟PLC”：

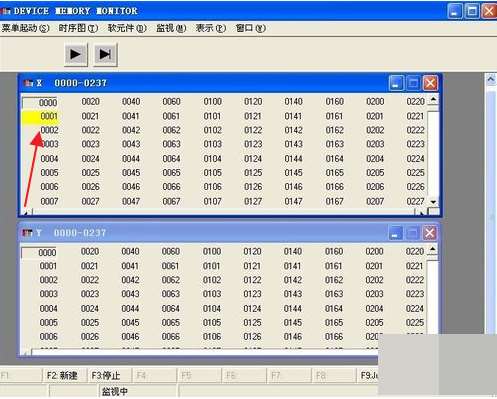

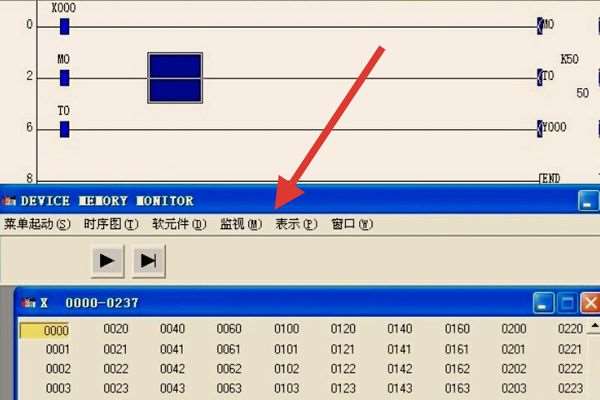

5、传送完毕点击模拟窗口的“寄电器内存监视”然后从弹出的对话框选择软元件“X”和“Y”，这时看到的是所有输入和输出软元件的仿真按钮：

6、最后点击停止按钮X1，这时Y0就被断开。这就是整个程序的仿真过程。通过仿真我们就可以判断程序是否正确，非常方便！

plc的仿真软件

我刚学plc，请问改用哪个仿真软件啊，现在那款plc应用广泛？是不是S7-200呢？好像是有动画效果的仿真软件！请问是什么啊...

我刚学plc ，请问改用哪个仿真软件啊，现在那款plc应用广泛？是不是S7-200呢？好像是有动画效果的仿真软件！请问是什么啊

刚学PLC，推荐还是从三菱的开始。
软件手册都可以免费获得，使用非常广泛。软件中文的，支持全系列，还有配套的仿真软件。

S7-200是西门子的东西，官方根本就没有仿真。低端的产品。欧洲的，和亚洲这边的饿习惯正好相反。使用也不广泛。

你说的有动画效果的软件是三菱的模拟教学仿真软件，非常适合于刚起步的学习。

三菱plc模拟软件是不是在编程软件里面？不知道是哪...

三菱plc模拟软件是不是在编程软件里面？不知道是哪一个Plc...

三菱plc模拟软件是不是在编程软件里面？不知道是哪一个Plc

编程软件叫GX Developer，仿真软件叫GX Simulator，这是两个软件。要想仿真，得先安编程软件，再安仿真软件，这个仿真软件就相当于编程软件的一个插件，给编程软件增加了一个仿真功能。
　　GX Simulator软件是给GX Developer软件包加入仿真功能的插件，是三菱公司用于其Q 系列、A 系列、和FX系列可编程控制器产品的梯形图程序仿真软件。它使得GX Developer软件上编写的顺序控制程序无须写入PLC本体中，在个人计算机上就可以进行仿真运行。而且，如果将智能化模块用软件包GX Configurator也加入其中，则还可以进行智能化功能模块（A/D转换模块、D/A转换模块、通信转换模块）的初始参数设定、自动刷新参数设定等状态的仿真。利用GX Simulator，可编程控制器相关专业的工程技术人员可以摆脱PLC硬件条件的束缚，灵活自主的进行设计和调试工作，可以在很大程度上提高工作效率。GX Simulator 需要和GX Developer梯形图程序设计软件联合使用，GX Simulator运行在Windows操作系统下，软件安装时需要首先设置系统环境，其次安装GX Developer，然后安装GX Simulator。使用时，运行GX Developer软件，在菜单栏“工具”子菜单下运行“梯形图逻辑测试起动”命令，即可进行梯形图程序的仿真调试。

扩展

你好  我编程软件已经下载安装了 不瞒你说 我弄了三个晚上才装上的  我想请问一下你有没有仿真软件安装包啊

三菱全系列PLC编程仿真软件免费下载地址

GX Simulator 这个是配合GX Develope软件的梯形图逻辑测试，这个从楼上那位提供的网址就可以下载
另一个就是你用 GX Works2 这个编程软件，这个软件里自带着梯形图仿真测试 你如果网上找不到的话可以发我邮箱我给你
邮箱：zhengwenjianplc@126.com

PLC模拟软件进行模拟时，出现这个问题，就终止了，...

西门子S7-200,CPU226的，刚载入程序时也出现不会读出，但实际上梯形图和程序都能显示出来，当开动开关启动时出现这个提示：Anun-recognizedinstructionexistsintheprogram,thatisnoti...

西门子S7-200,CPU226的，刚载入程序时也出现不会读出，但实际上梯形图和程序都能显示出来，当开动开关启动时出现这个提示：An un-recognized instruction exists inthe program,that is not implemented in the version.the PLC has been placed in STOP 展开

程序中存在一个不可识别的指令，这个指令在该版本的重视不能被执行的，PLC已经处于“停止”状态；
你用的是一个西门子仿真软件，S7-PLCsim 仿真软件还是从网上下载得S7-200仿真软件S7-200西门子官方是没有仿真软件的，其它公司出的S7-200仿真软件只能做一些简单的逻辑仿真，许多复杂一点的功能都不能仿真，这是软件本质的问题，楼主就别费劲了。

可编程逻辑控制器（可编程控制器件）

可编程逻辑控制器是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
