曲谱自学网今天精心准备的是《cad线条怎么加粗》，下面是详解！

CAD使用中：如何将线条加粗，

在使用CAD时由于某些图纸过大，我要标出其中的一块，使用线条想把他加粗，便于与其他线条明确辨认。应该怎么弄？我使用线宽来调整，可是没用，线条始终是那么大小！...

在使用CAD时由于某些图纸过大，我要标出其中的一块，使用线条想把他加粗，便于与其他线条明确辨认。应该怎么弄？我使用线宽来调整，可是没用，线条始终是那么大小！

CAD将线条加粗方法有3种，下面详细说明：

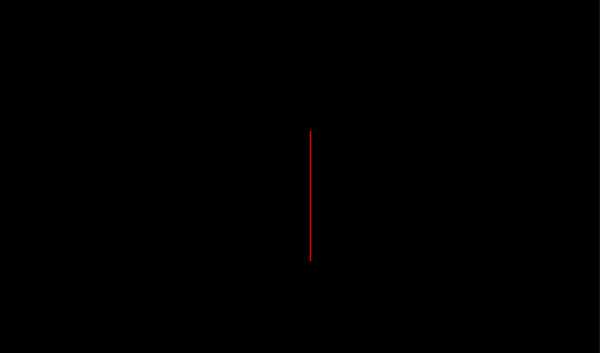

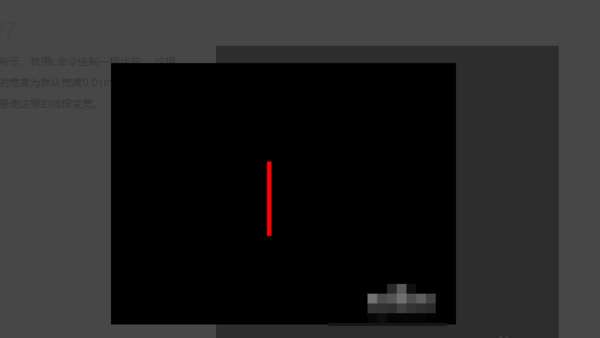

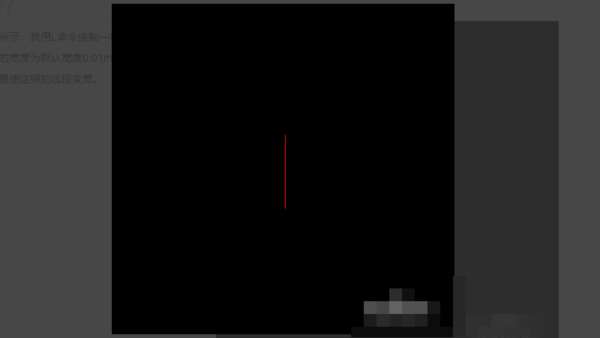

示例图：先用L命令绘制一根线段:，这根线段的宽度为默认宽度0.01mm。现在的目的是使这根的线段变宽。

方法1：线宽显示法

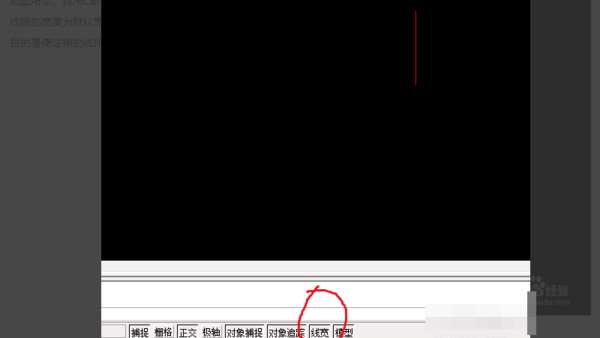

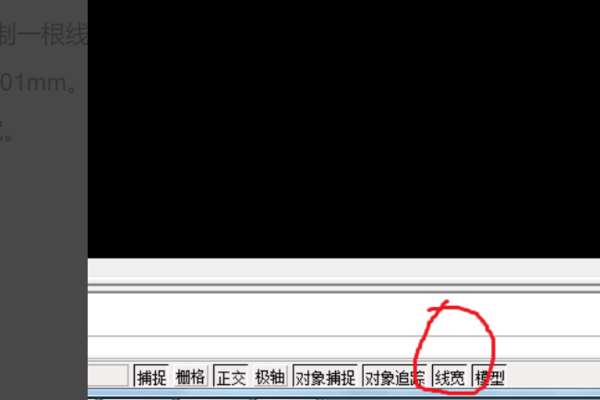

1、点击下方工具栏的线宽，打开线宽显示。

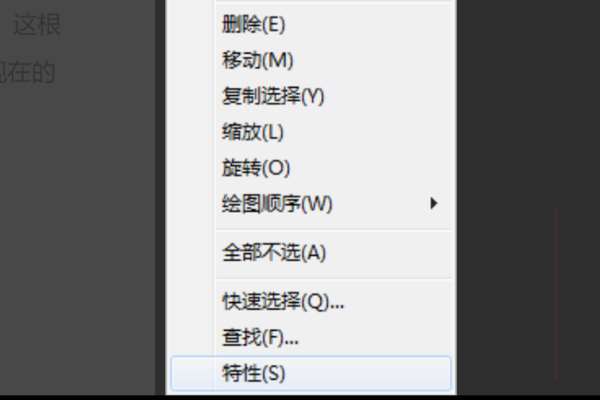

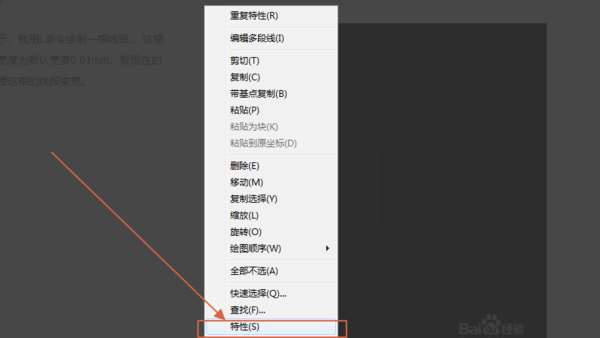

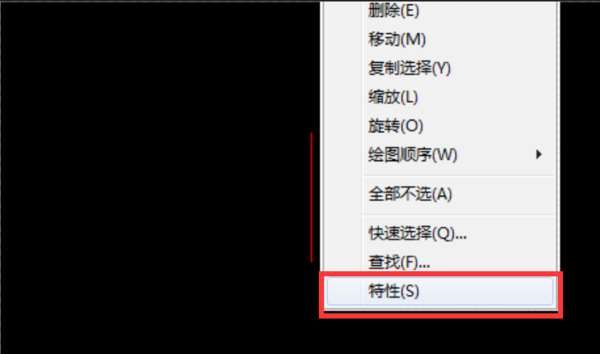

2、选中线段，点击鼠标右键，选择特性。

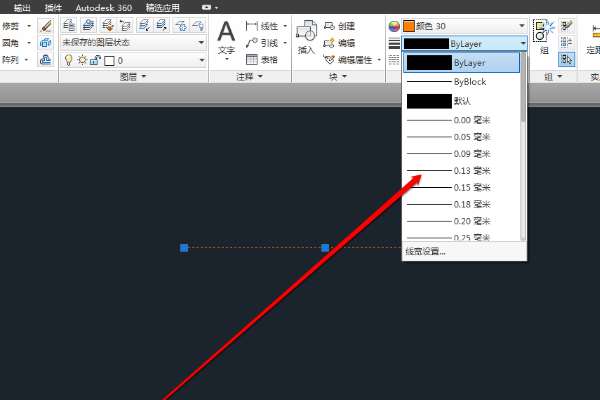

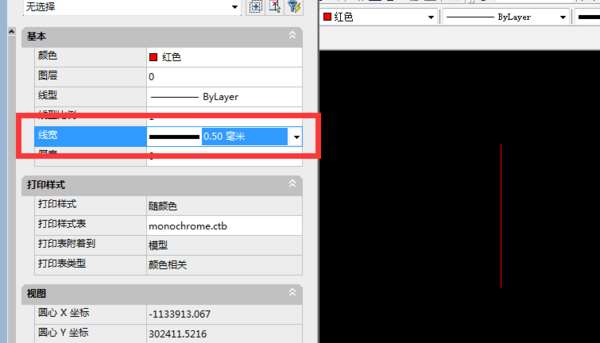

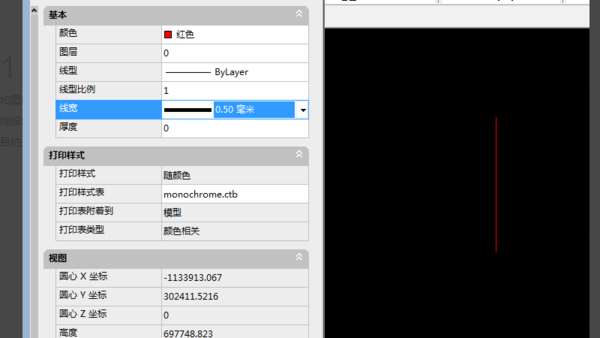

4、在特性对话框中，选择线宽，例如选择0.5mm，那线段则显示宽度为0.5mm。

在实际绘图中，很少用线宽表示法，因为线宽表示很麻烦，如别人给的资料，显示的宽度七零八乱，很难调整。

方法2：指令更改法

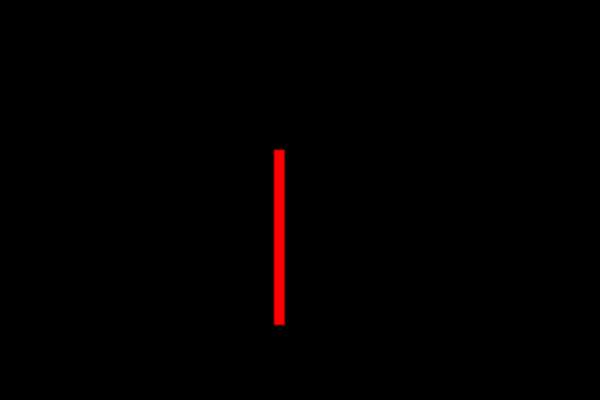

鼠标选中线段，输入PE回车，W回车，5000回车，5000代表相对宽度，可根据宽度自行调整，以上指令完成后，线就变宽了。

方法3：采用PL命令更改

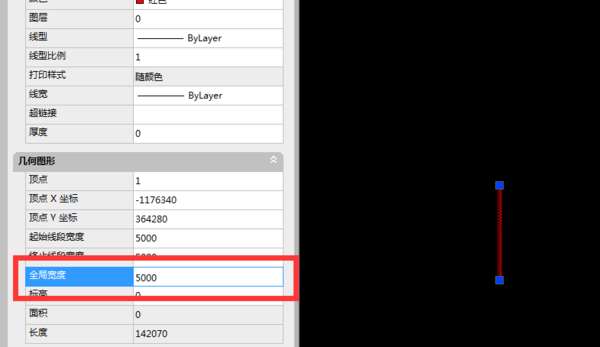

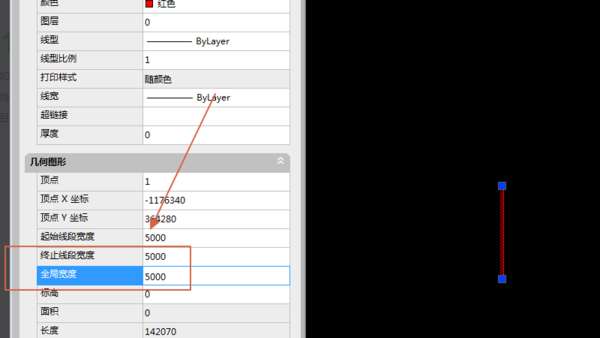

选中线段，点击鼠标右键，选择特性，在对话框中，填入全局宽度，如我填入5000，则线段就变宽了。

怎样把cad块的线条加粗

一、首先，打开CAD程序，在CAD绘制界面绘制一根线段。

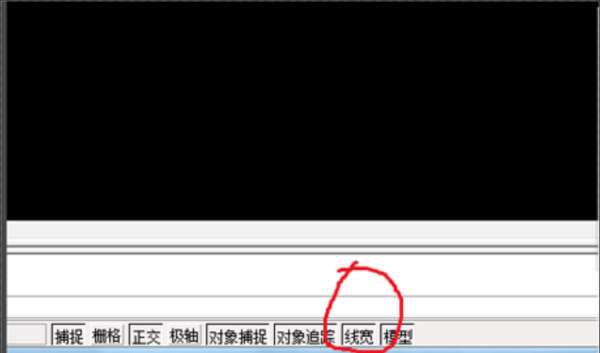

二、然后，在CAD主界面下方点击“线宽”，点击打开。

三、然后，在子菜单中选择“特性”选择“线段”，点击打开。

四、然后，在“特性”设置对话框中，选择“线宽”项，选择合适的线条宽度，点击选中。

五、最后，在CAD主界面绘制中即可看到线条的宽度改变了，问题解决。

cad已经画完的线怎么加粗

cad已经画完的线加粗方法如下：

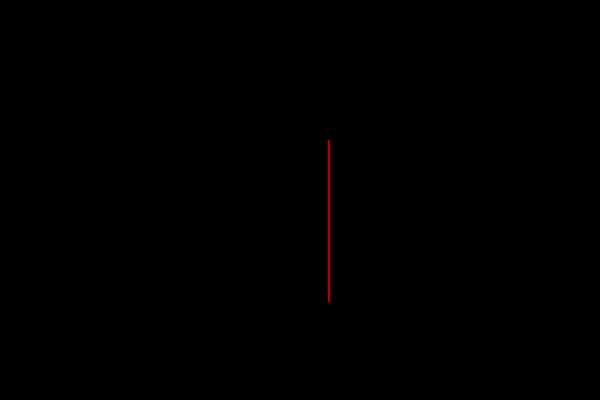

1、用L命令绘制一根线段，这根线段的宽度为默认宽度0.01mm，现在的目的是使这根的线段变宽。

2、方法1：线宽显示法。点击打开线宽显示。

3、选中线段，右键，选择特性。

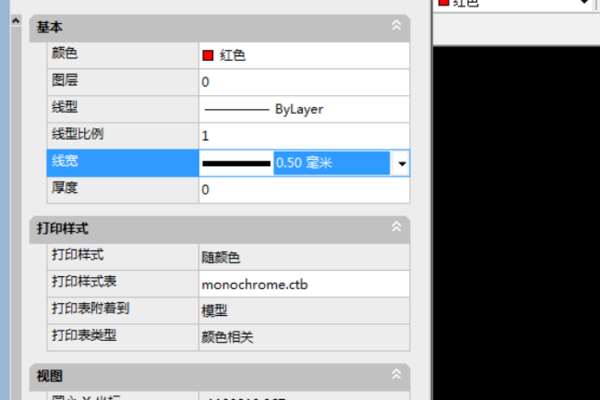

4、在特性对话框中，选择线宽，如我选择0.5mm，那线段则显示宽度为0.5mm。

5、方法2：选中线段，输入PE回车，W回车，5000回车，5000代表相对宽度，可根据宽度自行调整，以上指令完成后，线就变宽了。

6、方法3，仍然是不打开显示线宽。不采用L命令而采用PL命令绘制线段。

7、选中线段，右键，特性，在对话框中，填入全局宽度，如我填入5000，则线段就变宽了。

cad中直线为什么不能加粗

额我刚没说清楚我把直线改成0.5的但是还是细的然后我就用PL画结果画出来的还是直线为什么是不是设置有什么问题还是其他的不是我不会画粗线，是画不出来哪个大神讲解下问题已解决是我忘...

额 我刚没说清楚 我把直线改成0.5的 但是还是细的 然后我就用PL画 结果画出来的还是直线 为什么 是不是设置有什么问题 还是其他的 不是我不会画粗线，是画不出来 哪个大神讲解下

问题已解决 是我忘记点线宽了 。。。。。。。。。。。 展开

cad中直线不能加粗是由于未打开显示线宽，具体设置显示图形粗细的操作步骤如下：

1、我们利用CAD的线条工具，在CAD中绘制一个线条。

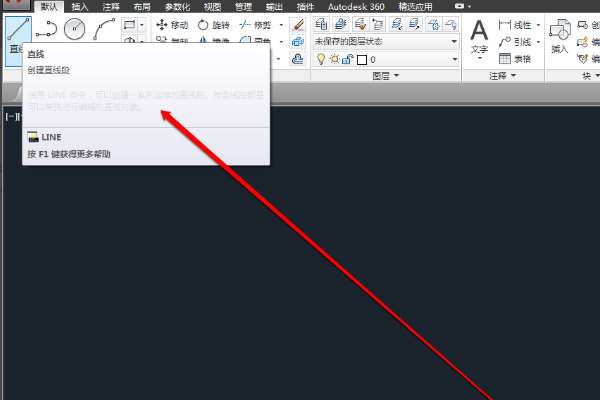

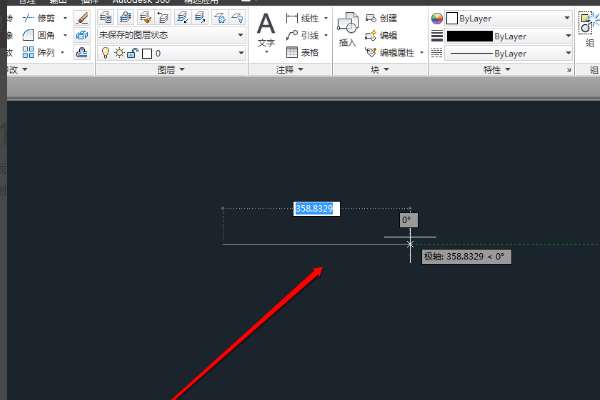

2、我们点击直线工具以后，将鼠标移动CAD页面中，进行绘制线条。

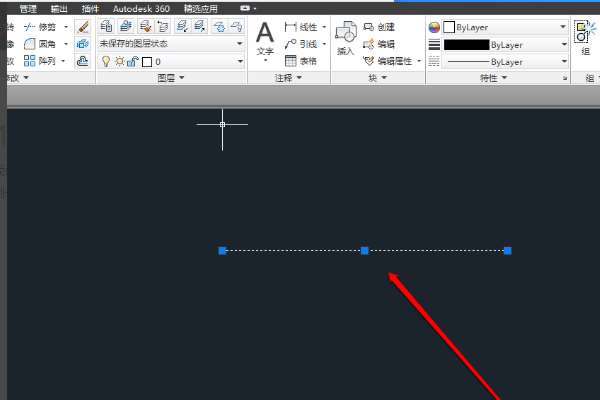

3、线条绘制完成以后，点击线条进行选中线条。

4、线条一般会呈现默认的颜色，我们可以进行选择线条的颜色。

5、然后进行选择线条的，宽度。

6、在线条宽度的设置位置，点击线宽设置按钮。

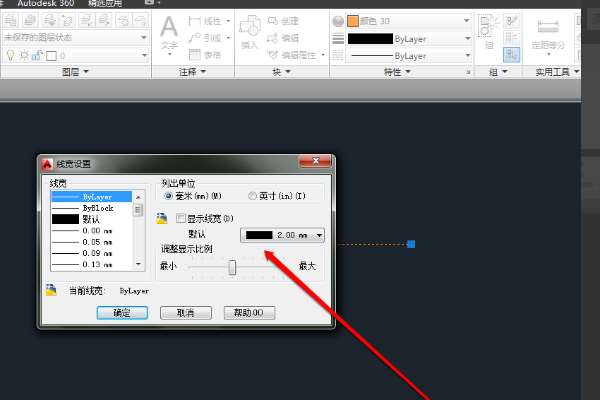

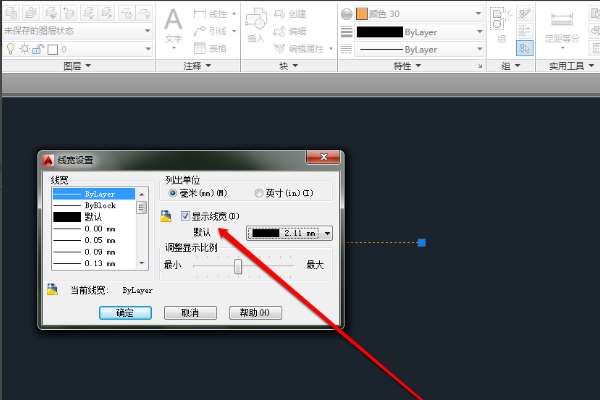

7、进入线宽的设置页面，点击显示线宽按钮。

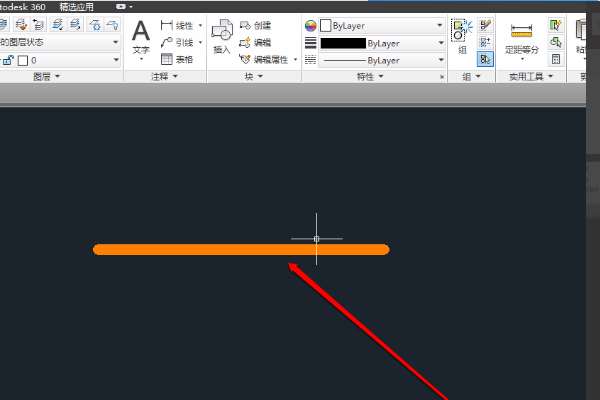

8、关闭线宽的页面，我们在CAD的页面，就可以看到线条变宽了。

如何修改cad图的线条粗细

按照如下步骤即可修改CAD的线条粗细：

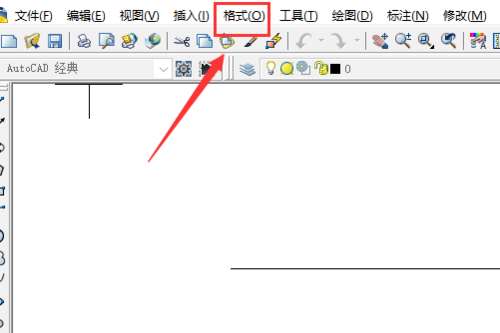

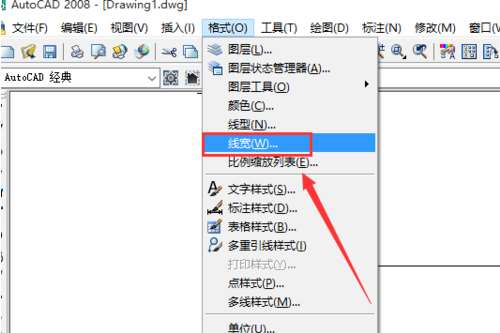

1、首先打开AutoCAD，点击工具栏上的格式。

2、然后在格式的下拉菜单中点击线宽。

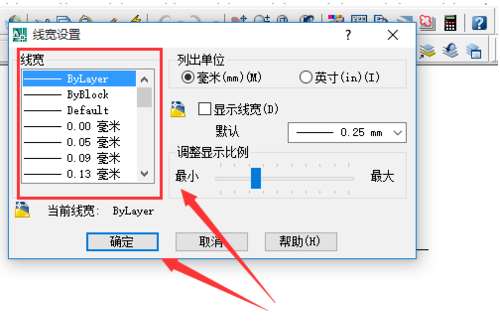

3、然后在弹出的对话框中选择自己想要的线宽，点击确定即可。

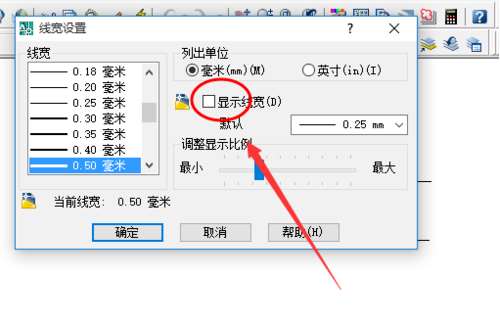

4、如果更改线宽后，画出来的线条粗细并没有改变，是因为CAD默认不显示线宽，需要设置显示线宽。在刚刚的线宽设置对话框中，勾选显示线宽，点击确定即可。

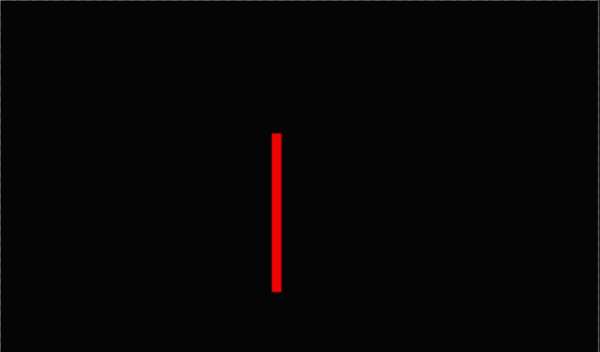

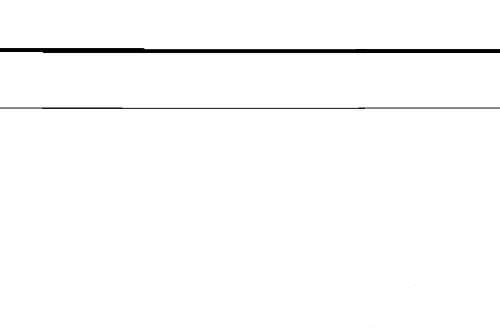

5、最后画出两条修改线宽前后的线，可以看到已经成功修改线条粗细了。

如果CAD将图中圆加粗如何改变

一种CAD总图，直线可用PLINE线加粗，而圆不能用直线，那用什麽加粗圆呢？...

一种CAD总图，直线可用PLINE线加粗，而圆不能用直线，那用什麽加粗圆呢？

　　操作步骤：
　　1、把画好的圆形用break命令打断。
　　2、接着打pedit命令，命令行将提示“选择多段线”，这时选那个被打断的圆，命令行又提示“是否将其转换为多段线？”。

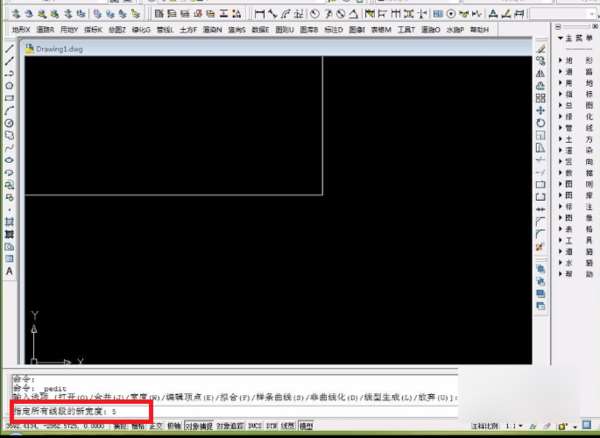

　　3、回车后，输入W参数，又提示“指定所有线段的新宽度”，你可输入线宽度。
　　4、接着打C参数，使之闭合成为封闭的圆。
　　5、现在圆就被加粗了。

如何让CAD里面的线条显示的更粗一些

我想画CAD图纸但是感觉CAD里面的线条显示的太细了我眼睛看着累！各位大哥如何让CAD里面的线条在屏幕上显示的粗一些！这样看着才会舒服点...

我想画CAD图纸 但是感觉CAD里面的线条显示的太细了 我眼睛看着累！各位大哥如何让CAD里面的线条在屏幕上显示的粗一些！这样看着才会舒服点

在CAD中，可以通过设置图层线宽的方式，让线宽显示加宽。设置好图层线宽后要确保线宽按钮打开才能够正确显示：

ACAD线宽度有两种：

1、普通直线设置线宽是绝对线宽，以毫米为单位，无论用什么比例打印，线宽是设定的线宽不变。

2、多段线宽度，在命令行可以设定，仔细看命令行提示W。多段线的线宽是绘图单位，若绘图单位设定为毫米，就是毫米单位，若绘图单位是米，线宽就是米为单位。多段线宽度是相对宽度，打印的宽度随打印比例不同而改变。

cad中画好的线想变粗怎么制作？

在cad中，我想把画好的线加粗，不知道怎么制作，请教高手指教！！！...

在cad中，我想把画好的线加粗，不知道怎么制作，请教高手指教！！！

在CAD软件中利用W命令可以将画好的线变粗，具体操作请参照以下步骤。

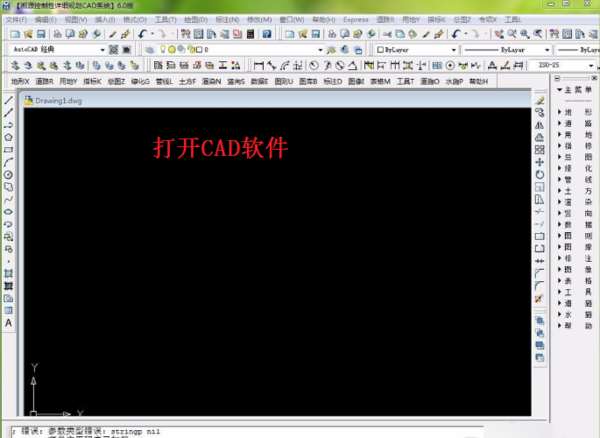

1、首先在电脑上打开CAD软件，进入主编辑界面。

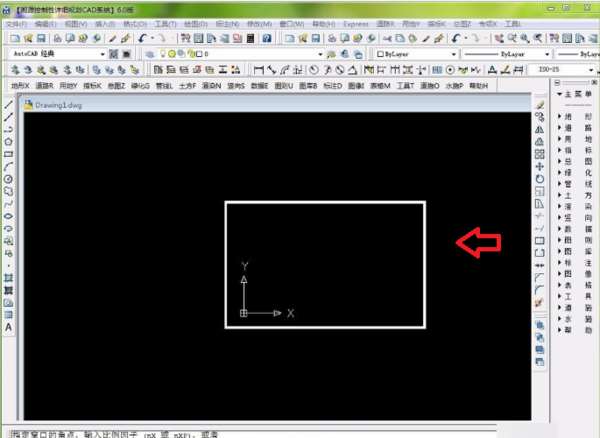

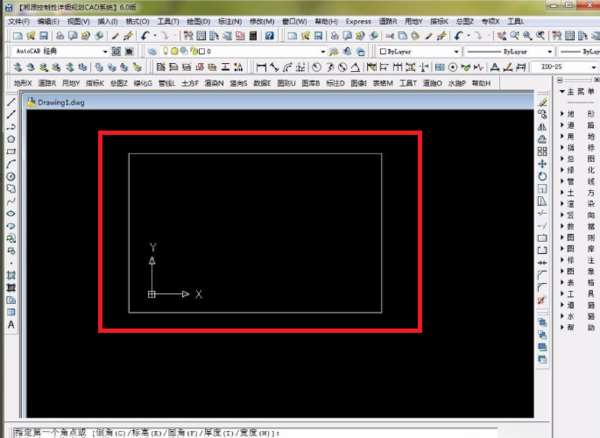

2、然后画出需要的细线，这里演示画了一个简单的细实线长方形框。

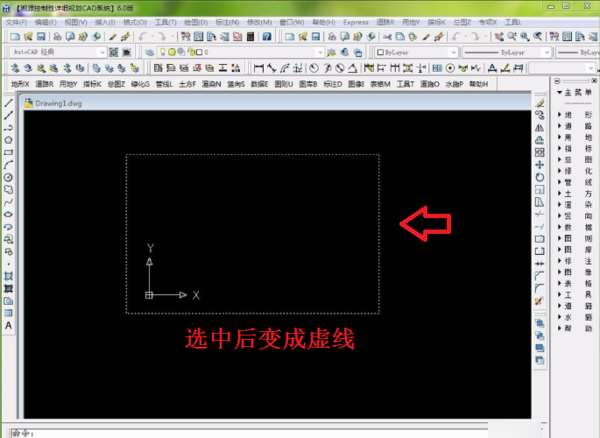

3、然后双击长方形框，线就会以虚线的形式呈现。接着在CAD软件界面下方的命令栏里输入命令“w”。

4、然后输入需要的粗线数值，再点击回车键即可。

5、完成以上设置后，即可在cad中将画好的线变粗。

CAD线条加粗怎么实现

　　按国家制图标准，或行业标准，图纸表示不同对象的线宽是有严格规定的。作为正式的设计图，必须严格执行。当然如果仅是练习，不做施工图用，那就没那么严格。

　　在AutoCAD中实现线宽有多种方法，现分别述说如下：

　　1. 直接用线宽，这可能是现在大多数人使用的方法。AutoCAD从2000版开始新增了线宽属性的功能，使得线宽的设置直接简单。直接设置对象的线宽又有两种主要的刺方式：

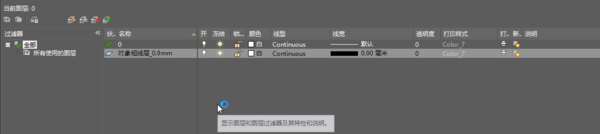

　　（1） 指定图层线宽，如图1所示：

　　图1，图层中设置线宽

　　图1中，设置一个对象粗线层，并设置线宽为0.9

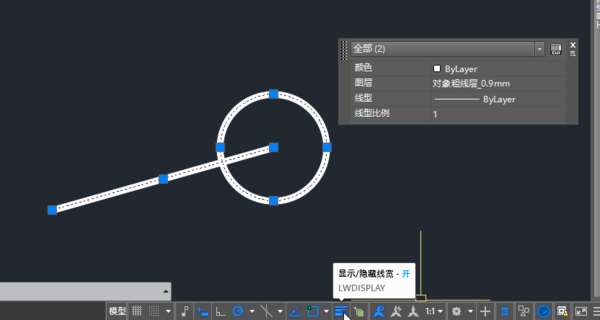

　　在该图层所绘制的对象，如果不单独再给特定的线宽属性，就会按图层设置线宽来绘制，图2中，在新设置的图层中绘制了一个圆和一条直线，在打开线宽显示的情况下，对象显示出线宽

　　图2，图层线宽效果

　　（2） 指定对象线宽，还可以直接对某一对象指定特定的线宽，不管图层中的线宽如何设置，指定对象的线宽时，指定的线宽具有更高的优先级。

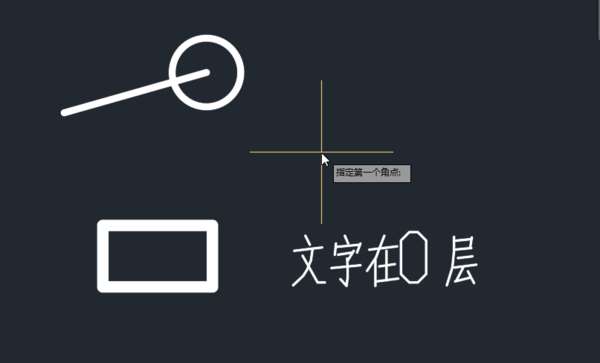

　　图3中，矩形在粗线对象_0.9mm图层上，但在特性中指定它的线宽为2.0，而文字在0层（线宽为默认——没改变设置的情况下为0.25），设置它的线宽为0.35

　　图3，指定对象线宽

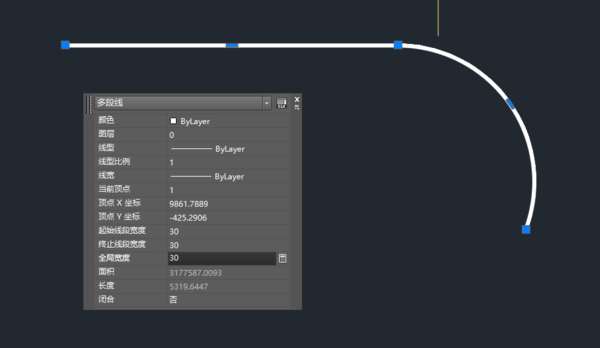

　　2. 用多段线实现线宽，多段线除同样具有线宽属性外，还有一个多段线的宽度属性，而且可以在不同的顶点设置不同的宽度，这对象绘制宽度渐变的对象比较方便。图4中，带圆弧段的多段线中设置它的宽度。

　　图4，多段线宽度

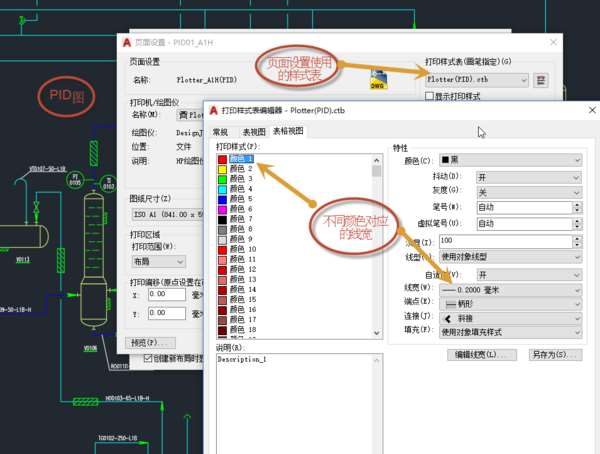

　　3. 用颜色控制线宽，这是AutoCAD 2000版前实现线宽的主要方法，个人目前仍然最好的方法。实现线宽的方法是，打印时，编辑打印样式表，指定不同的颜色打印不同的线宽。如果要在绘图时显示，可以在布局中设置“显示打印样式表”。图5是本人实际使用的一个打印样式表——打印工艺流程图的样式表

　　图5 打印样式表

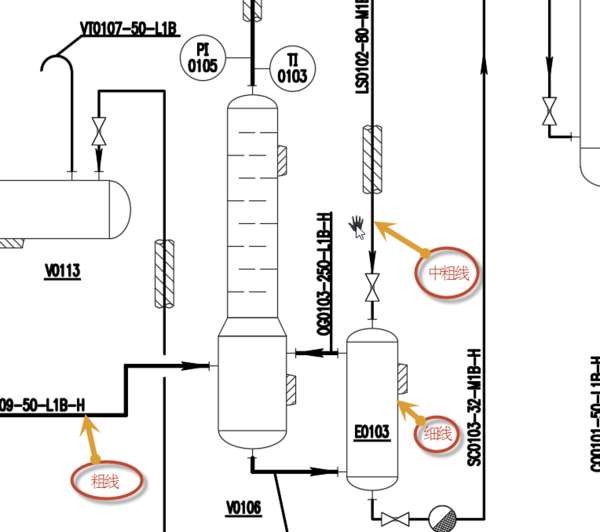

　　图6是用打印样式表打印预览效果

　　图6，打印预览效果

　　三种实现AutoCAD对象线宽的方法中，个人优先推荐用打印样式表的方法。该方式具有最大的灵活性，同一图选择不同的打印样式表，可以打印出不同的效果来。典型应用：一个图在用绘图仪打印前，可能需要用打印机打出来校对。那么就可以设置一个打印机的打印样式表，颜色对应的线宽设置得小一些，打印后会更清晰。

　　值得注意的是，多段线的宽度是与打印比较有关的，即多段线的宽度会按打印比例缩放。

　　实现线宽的方法也就是线条加粗的方法。

cad里的线条怎么加粗，方法试过很多依然没能解决？

记得把“线宽”打开，才看的出来
