曲谱自学网今天精心准备的是《转子发动机工作原理》，下面是详解！

转子发动机工作原理

如rx7...

如rx7

一般发动机是往复运动式发动机，工作时活塞在气缸里做往复直线运动，为了把活塞的直线运动转化为旋转运动，必须使用曲柄连杆机构。转子发动机则不同，它直接将可燃气的燃烧膨胀力转化为驱动扭矩。与往复式发动机相比，转子发动机取消了无用的直线运动，因而同样功率的转子发动机尺寸较小，重量较轻，而且振动和噪声较低，具有较大优势。
转子发动机的运动特点是：三角转子的中心绕输出轴中心公转的同时，三角转子本身又绕其中心自转。在三角转子转动时，以三角转子中心为中心的内齿圈与以输出轴中心为中心的齿轮啮合，齿轮固定在缸体上不转动，内齿圈与齿轮的齿数之比为3：2。上述运动关系使得三角转子顶点的运动轨迹（即汽缸壁的形状）似“8”字形。三角转子把汽缸分成三个独立空间，三个空间各自先后完成进气、压缩、做功和排气，三角转子自转一周，发动机点火做功三次。由于以上运动关系，输出轴的转速是转子自转速度的3倍，这与往复运动式发动机的活塞与曲轴1：1的运动关系完全不同

转子发动机与传统往复式发动机的比较
往复式发动机和转子发动机都依靠空燃混合气燃烧产生的膨胀压力以获得转动力。两种发动机的机构差异在于使用膨胀压力的方式。在往复式发动机中，产生在活塞顶部表面的膨胀压力向下推动活塞，机械力被传给连杆，带动曲轴转动。
对于转子发动机，膨胀压力作用在转子的侧面。 从而将三角形转子的三个面之一推向偏心轴的中心（见图中力PG）。这一运动在两个分力的力作用下进行。一个是指向输出轴中心（见图中的Pb）的向心力，另一个是使输出轴转动的切线力（Ft）。
壳体的内部空间（或旋轮线室）总是被分成三个工作室。 在转子的运动过程中，这三个工作室的容积不停地变动，在摆线形缸体内相继完成进气、压缩、燃烧和排气四个过程。每个过程都是在摆线形缸体中的不同位置进行，这明显区别于往复式发动机。往复式发动机的四个过程都是在一个汽缸内进行的。
转子发动机的排气量通常用单位工作室容积和转子的数量来表示。例如，对于型号为13B的双转子发动机，排量为"654cc × 2"。
单位工作室容积指工作室最大容积和最小容积之间的差值；而压缩比是最大容积和最小容积的比值。往复式发动机上也使用同样的定义。

转子发动机的工作原理

　　工作原理：
一般发动机是往复运动式发动机，工作时活塞在气缸里做往复直线运动，为了把活塞的直线运动转化为旋转运动，必须使用曲柄连杆机构。转子发动机则不同，它直接将可燃气的燃烧膨胀力转化为驱动扭矩。与往复式发动机相比，转子发动机取消了无用的直线运动，因而同样功率的转子发动机尺寸较小，重量较轻，而且振动和噪声较低，具有较大优势。
　　转子发动机又称为米勒循环发动机。它采用三角转子旋转运动来控制压缩和排放，与传统的活塞往复式发动机的直线运动迥然不同。这种发动机由德国人菲加士·汪克尔(Felix Wankel) 发明，在总结前人的研究成果的基础上，解决了一些关键技术问题，研制成功第一台转子发动机。

请问转子发动机的工作原理，最好能有个构造图

　　转子发动机又称为米勒循环发动机.它采用三角转子旋转运动来控制压缩和排放,与传统的活塞往复式发动机的直线运动迥然不同.这种发动机由德国人菲加士·汪克尔发明,在总结前人的研究成果的基础上,解决了一些关键技术问题,研制成功第一台转子发动机.
　　1964年,日内瓦的德法合资企业COMOBIL公司,首次把转子发动机装在轿车上成为正式产品.1967年,日本人也将转子发动机装在马自达轿车上开始成批生产.
　　并将安装了转子发动机的RX-7型跑车打入了美国市场,令人刮目相看.

　　转子发动机的运动特点是:三角转子的中心绕输出轴中心公转的同时,三角转子本身又绕其中心自转.在三角转子转动时,以三角转子中心为中心的内齿圈与以输出轴中心为中心的齿轮啮合,齿轮固定在缸体上不转动,内齿圈与齿轮的齿数之比为3:2.上述运动关系使得三角转子顶点的运动轨迹(即汽缸壁的形状)似"8"字形.三角转子把汽缸分成三个独立空间,三个空间各自先后完成进气,压缩,做功和排气,三角转子自转一周,发动机点火做功三次.由于以上运动关系,输出轴的转速是转子自转速度的3倍,这与往复运动式发动机的活塞与曲轴1:1的运动关系完全不同.
　　在2004北京汽车展中首次展出的RX-8动力总成:RENESIS转子发动机,象征着马自达汽车公司的核心.转子发动机发展史和马自达的成长缠绕在一起,密不可分.今天,马自达是世界上唯一生产和销售转子发动机汽车的公司

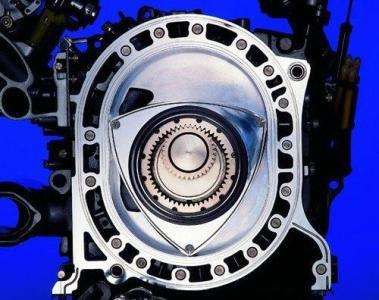

　　现代的转子发动机由茧形壳体(一个三角形转子被安置在其中)组成.转子和壳体壁之间的空间作为内部燃烧室,通过气体膨胀的压力驱动转子旋转.和普通内燃机一样,转子发动机必须在其工作室中相继形成进气,压缩,燃烧和排气四个工作过程.如果将三角形的转子放置在圆形壳体的中心部,工作室将不会随着壳体内部转子的旋转而在体积上发生变化.即使空燃混合气在那里点燃,燃烧气体的膨胀压力也仅作用在转子的中部,不会产生旋转.这就是为什么壳体的内侧圆周被设计成旋轮线外形并和安装在偏心轴上的转子组装在一起的原因.因此,每转一圈,工作室的体积变化两次,从而实现内燃机的四个工作过程.
　　在汪克尔型转子发动机上,转子的顶点随着发动机壳体内圆周的椭圆形壳体而运动,同时保持与围绕在发动机壳体中心的一个偏心轨道上的输出轴齿轮的接触.三角形转子的轨道是用一个相位齿轮机构来规定的.相位齿轮包括安装在转子内侧的一个内齿圈和安装在偏心轴上的一个外齿轮.如果转子齿轮在其内侧有30个齿,轴齿轮将在其外原周上有20个齿,由此得到其齿数比为3:2.由于这一齿数比,转子和轴之间的转速比被限定为1:3

　　和偏心轴相比,转子有较长的转动周期.转子转动一圈,偏心轴转动三圈.当发动机转速为3000 rpm时,转子的速度只有1000 rpm.

　　往复式发动机和转子发动机都依靠空燃混合气燃烧产生的膨胀压力以获得转动力.两种发动机的机构差异在于使用膨胀压力的方式.在往复式发动机中,产生在活塞顶部表面的膨胀压力向下推动活塞,机械力被传给连杆,带动曲轴转动.

　　对壳体的内部空间(或旋轮线室)总是被分成三个工作室. 在转子的运动过程中,这三个工作室的容积不停地变动,在摆线形缸体内相继完成进气,压缩,燃烧和排气四个过程.每个过程都是在摆线形缸体中的不同位置进行,这明显区别于往复式发动机.往复式发动机的四个过程都是在一个汽缸内进行

　　转子发动机的排气量通常用单位工作室容积和转子的数量来表示.例如,对于型号为13B的双转子发动机,排量为"654cc ×2".
　　单位工作室容积指工作室最大容积和最小容积之间的差值;而压缩比是最大容积和最小容积的比值.往复式发动机上也使用同样的定义.

　　如上一页图中所示,可看到转子发动机工作容积的变化,以及与四循环往复式发动机的差别.尽管在这两种发动机中,工作室容积都成波浪形稳定变化,但二者之间存在着明显的不同.首先是每个过程的转动角度:往复式发动机转动180度,而转子发动机转动270度,是往复式发动机的1.5倍.换句话说,在往复式发动机中,曲轴(输出轴)在四个工作过程中转两圈(720度); 而在转子发动机中,偏心轴转三圈(1080度),转子转一圈.这样,转子发动机就能获得较长的过程时间,而且形成较小的扭矩波动,从而使运转平稳流畅.

　　此外,即使在高速运转中,转子的转速也相当缓慢,从而有更宽松的进气和排气时间,为那些能够获得较高的动力性能的系统的运行提供了便利
　　精简结构: 由于转子发动机将空燃混合气燃烧产生的膨胀压力直接转化为三角形转子和偏心轴的转动力,所以不需要设置连杆,进气口和排气口依靠转子本身的运动来打开和关闭;不再需要配气机构,包括正时齿带,凸轮轴,摇臂,气门,气门弹簧等,而这在往复式发动机中是必不可少的一部分.综上所述,转子发动机组成所需要的部件大幅度减少.
　　均匀的扭矩特性: 根据研究结果,转子发动机在整个速度范围内有相当均匀的扭矩曲线,即使是在两转子的设计中,运行中的扭矩波动也与直列六缸往复式发动机具有相同的水平,三转子的布置则要小于V型八缸往复式发动机.

　　运行更安静,噪音更小: 对于往复式发动机,活塞运动本身就是一个振动源,同时气门机构也会产生令人讨厌的机械噪音.转子发动机平稳的转动运动产生的振动相当小,而且没有气门机构,因此能够更平稳和更安静的运行.

　　可靠性和耐久性: 如前所述,转子的转速是发动机转速的三分之一.因此,在转子发动机以9000 rpm的转速运转时,转子的转速约为该转速的三分之一.另外,由于转子发动机没有那些高转速运动部件,如摇臂和连杆,所以在高负荷运动中,更可靠和更耐久.在1991的勒芒汽车赛中的大获全胜就充分证明了这一点.

三角转子发动机的工作原理

如题...

如题

转子发动机又称为米勒循环发动机。它采用三角转子旋转运动来控制压缩和排放,与传统的活塞往复式发动机的直线运动迥然不同，这种发动机由德国人菲加士·汪克尔发明，在总结前人的研究成果的基础上，解决了一些关键技术问题,研制成功第一台转子发动机。

转子发动机的运动特点是：三角转子的中心绕输出轴中心公转的同时，三角转子本身又绕其中心自转。在三角转子转动时,以三角转子中心为中心的内齿圈与以输出轴中心为中心的齿轮啮合，齿轮固定在缸体上不转动,内齿圈与齿轮的齿数之比为3:2。上述运动关系使得三角转子顶点的运动轨迹(即汽缸壁的形状)似"8"字形.三角转子把汽缸分成三个独立空间，三个空间各自先后完成进气,压缩,做功和排气，三角转子自转一周,发动机点火做功三次。由于以上运动关系，输出轴的转速是转子自转速度的3倍，这与往复运动式发动机的活塞与曲轴1:1的运动关系完全不同。

自从马自达开始从事完善转子发动机的研发工作，公司就成功利用这种发动机本身所固有的轻量化，结构紧凑和高动力性能的优点，同时逐步克服其耗油和废气排放量大的缺点。在为RX-7开发的13BREW涡轮增压转子发动机上，马自达在转子发动机的发展中，就最大功率而言，达到了它的一个技术高峰。

然而推动马自达转子发动机开发的激情和梦想永无止境。工程师开始努力让这种动力装置更紧凑，并提高它的进气和燃烧效率.这些努力在MSP-RE上达到充分体现，并在1995年东京汽车展中推出的RX-01概念车上安装了这种发动机。自然吸气式MSP-RE 随后作为RX-8的动力总成进行批量生产，并更名为RENESIS，它代表着"The RE (rotary engine)'s GENESIS"( 转子发动机的起源)。

RENESIS转子式发动机，这种自然吸气式转子发动机在8,500 rpm下能够产生184 kW (250 PS)的最大功率(针对日本的高功率车型)，结构紧凑的轻量化车身使RX-8得以采用先进的前中置动力总成布置，和以前的RX-7相比,发动机位置更低更靠后。由于RENESIS具有平稳的性能，紧凑的尺寸和独特的行驶特点，在全新的RX-8推出不久，即在2003年6月被命名为International Engine of the Year(国际年度最佳发动机)。

马自达Renesis转子发动机体积较小，高度只有338mm，因此可以将它放置在前轴后面，从而使汽车的前后重量比达到理想的50：50，利于提高汽车的操纵性。马自达Renesis转子发动机在静态时它的排量只有1.3升，但当它运动起来后其排量应是2.6升，这也是转子发动机的与众不同之处。马自达Renesis转子发动机的最大功率为250PS/8500rpm，最大扭矩为216Nm/5500rpm。装配Renesis转子发动机的马自达RX-8的0-100km/h加速时间不到6秒，百公里油耗只有8.3升。
转子发动机的工作原理和结构：

转子发动机是什么,工作原理是怎样的?

工作原理： 现代的转子发动机由茧形壳体（一个三角形转子被安置在其中)组成。转子和壳体壁之间的空间作为内部燃烧室，通过气体膨胀的压力驱动转子旋转。和普通内燃机一样，转子发动机必须在其工作室中相继形成进气、压缩、燃烧和排气四个工作过程。如果将三角形的转子放置在圆形壳体的中心部，工作室将不会随着壳体内部转子的旋转而在体积上发生变化。即使空燃混合气在那里点燃，燃烧气体的膨胀压力也仅作用在转子的中部，不会产生旋转。这就是为什么壳体的内侧圆周被设计成旋轮线外形并和安装在偏心轴上的转子组装在一起的原因。因此，每转一圈，工作室的体积变化两次，从而实现内燃机的四个工作过程。 转子和壳体壁之间的空间作为内部燃烧室，通过气体膨胀的压力驱动转子旋转。和普通内燃机一样，转子发动机必须在其工作室中相继形成四个工作过程。如果将三角形的转子放置在圆形壳体的中心部，工作室将不会随着壳体内部转子的旋转而在体积上发生变化。即使空燃混合气在那里点燃，燃烧气体的膨胀压力也仅作用在转子的中部，不会产生旋转。这就是为什么壳体的内侧圆周被设计成旋轮线外形并和安装在偏心轴上的转子组装在一起的原因。因此，每转一圈，工作室的体积变化两次，从而实现内燃机的四个工作过程。 马自达的转子式发动机 体积小重量轻： 转子发动机有几个优点，其中最重要的一点是减小了体积和减轻了重量。在运行安静性和平稳性两方面，双转子RE相当于直列六缸往复式发动机。在保证相同的输出功率水平前提下，转子式发动机的设计重量是往复式的三分之二，这个优点对于汽车工程师们有着无比的吸引力。特别是近年来，在防撞性（碰撞安全)、空气动力学、重量分布和空间利用等方面的要求越来越严格。 精简结构： 由于转子发动机将空燃混合气燃烧产生的膨胀压力直接转化为三角形转子和偏心轴的转动力，所以不需要设置连杆，进气口和排气口依靠转子本身的运动来打开和关闭；不再需要配气机构，包括正时齿带、凸轮轴、摇臂、气门、气门弹簧等，而这在往复式发动机中是必不可少的一部分。综上所述，转子发动机组成所需要的部件大幅度减少。 均匀的扭矩特性： 根据研究结果，转子发动机在整个速度范围内有相当均匀的扭矩曲线，即使是在两转子的设计中，运行中的扭矩波动也与直列六缸往复式发动机具有相同的水平，三转子的布置则要小于V型八缸往复式发动机。 与传统往复式发动机的比较 : 往复式发动机和转子发动机都依靠空燃混合气燃烧产生的膨胀压力以获得转动力。两种发动机的机构差异在于使用膨胀压力的方式。在往复式发动机中，产生在活塞顶部表面的膨胀压力向下推动活塞，机械力被传给连杆，带动曲轴转动。 对于转子发动机，膨胀压力作用在转子的侧面。 从而将三角形转子的三个面之一推向偏心轴的中心（见图中力PG）。这一运动在两个分力的力作用下进行。一个是指向输出轴中心（见图中的Pb）的向心力，另一个是使输出轴转动的切线力（Ft）。 壳体的内部空间（或旋轮线室）总是被分成三个工作室。 在转子的运动过程中，这三个工作室的容积不停地变动，在摆线形缸体内相继完成进气、压缩、燃烧和排气四个过程。每个过程都是在摆线形缸体中的不同位置进行，这明显区别于往复式发动机。往复式发动机的四个过程都是在一个汽缸内进行的。 转子发动机的排气量通常用单位工作室容积和转子的数量来表示。例如，对于型号为13B的双转子发动机，排量为“654cc × 2“。 单位工作室容积指工作室最大容积和最小容积之间的差值；而压缩比是最大容积和最小容积的比值。往复式发动机上也使用同样的定义。

谁知道转子发动机的工作原理，和示意图！

与一般往复式引擎的上下连动机件相比较,转子引擎的外壳就等于汽缸,而转子即同等活塞,燃烧室则是由转子与转子外壳、侧边外壳所围出来的空间形成。由于转子的三个顶点分别都设有三角气封所密闭,因此其燃烧室可以各自成为独立进行的三个动作(吸入压缩、爆发膨胀、扫气),基本上转子引擎就是在转子外壳中,让转子与偏心轴来对比回转的简易机构,其中转子内圈的齿数为51、中心轴齿数34,因此曲轴转三圈时转子才自转一圈(51-34=17、17/51=1/3)。
转子外壳
转子外壳为铝合金制,内壁设计成施以硬化的电镀眉形(余摆曲线面),三角锥状的转子则在其中进行卫星运动,另外在此面上还设有火星塞孔及排气埠,此外壳就等于往复式引擎中的汽缸头。

转子

转子(Rotar)的作用就如同往复式引擎中的活塞和连杆,外形方面为了制作出内包路线的形状,因此被设计成三角锥形(侧边的凹槽攸关压缩比),根据回转的状态进排气埠会自动开闭,因而兼具进排气门的功能。

侧边外壳

相当于汽缸本体、汽缸头,由于它是组装在圆筒形转子外壳的侧边,形成一密闭的空间,所以也就是燃烧室的作用。此部分有组合转子的侧边气封、弯角气封与机油油封,并且顶面上还配置一吸气埠,中央则具备支持偏心轴轴承的中心齿轮,这个齿轮会与转子内圈的齿轮咬合,进行著控制转子本身的回转工作。

偏心轴

相对其本身的自转会对转子轴承部位形成偏心作用,因而能将转子回转的作动、爆发力转变为动力,角色同等于曲轴的功能,学名又称为输出轴。

三角气封

配置在转子自体三个顶点的三角气封(Apex Seal),三个垫片分别根据位于其底部的排气压力与弹簧张力,在受到转子外壳压迫的同时,由于侧面而来的排废气推挤垫片沟槽的一方,因而能保持顶点及侧边燃烧室的气密性,有类似於活塞环和排气门的功用。

侧边气封/弯角气封

转子本身除了设有顶端的三角气封以外,在其侧面也设计了侧边气封,而两者结合的部分则是用弯角气封连接,形成一环状的立体构造,关于此侧边和弯角气封的功能性上,它们的角色是与活塞的压力环相当,因此不仅能防止正在作动的压缩排废气外漏,亦具备将转子受热的部分,传导至外壳表面的散热作用。

机油油封

由于转子引擎的机油是利用泵浦强制压送至各部位,为了防止机油穿过转子壁面与侧边外壳的空隙,进一步泄漏至燃烧室里,因此是采O型环油封组装在转子侧面的弹簧上,来避免发生吃机油的情形。

转子引擎的特点
动力绵密直逼V6
转子引擎之优点

1.构造简单、价格低廉,同马力之引擎配件数仅为V-8引擎之半,因配件少,毛病自然少,保养费用亦相对减低。
2.重量与体积极轻小,体积仅V-8之三分之一。
3.因无往复运动机件,引擎运转极平稳。
4.没有局部高温,冷却均匀。没有汽门过热现象,故可提高压缩比及使用辛烷值较低的汽油也不易发生爆震,即使发生爆震,对引擎机件的危害也较小。
5.转速可以增加,而且转速愈高性能高。
6.马力加大容易,欲使马力加大,可将引擎尺寸比例加大,或增加转子数即可解决。
7.在性能、速度、起步、超车及耐用性方面之潜能,远优于往复式引擎。

转子引擎对马自达的影响
MAZDA为了研发转子引擎而败光家产释卖股份,FORD收购33%的股权(股东投资占20%~50%,拥有对该投资公司部份控制力,占有同比率的董事席次(CEO),
并持有同比率的认投资损益,亦即该股东为该投资公司的必要少数(minor),所以FORD掌有MAZDA的行销(注意喔,是行销而非研发),所以只能说FORD是MAZDA最大的股东罢了,况且近来FORD/MAZDA共同技术研发与共用的情况会日益普遍,Metrostart/MAZDA6 的Duratec引擎就是FORD/MAZDA/YAMAHA合作~~
但是!!注意这个,FORD会挑上MAZDA除了MAZDA财务危机外,还有一个问题是FORD在亚洲没有研发据点,主要以欧美为主,MAZDA会变卖家产给FORD除了财务危机外,还包括FORD世界三大车厂的行销手法....
从过去MAZDA系列车种121/323/626/929看不到FORD的影子,倒是亚洲LIATA/TELSTART/TIERRA/PREMACY有著MAZDA的味道,现在底盘共用,技术共享的情况日益普遍,说谁主导

转子发动机的工作原理及优缺点和发展前景

此题会长期存在希望有更多的友友们给我期望的答案...

此题会长期存在希望有更多的友友们给我期望的答案

转子发动机是由费利克斯·汪克尔博士发明的，因此有时也称为汪克尔发动机或汪克尔转子发动机。与活塞式发动机一样，转子发动机也是利用空气、燃油混合气燃烧产生的压力。 在活塞式发动机中，该压力保存在气缸中，驱使活塞运动。 连杆和曲轴将活塞的来回运动转换为为汽车提供动力的旋转运动。 在转子发动机中，燃烧产生的压力保存在壳体和三角形转子（在该发动机中用来代替活塞）构成的密封室中。转子的行进路径与呼吸测量仪产生的轨迹类似。 转子的顶点与壳体接触，从而形成三个独立的气室。 转子不停地围绕燃烧室运动，三种体积的气体交替膨胀和收缩。 正是这种膨胀和收缩将空气和燃料吸入发动机，然后对此混合气体进行压缩，并在气体膨胀时生成有用的动力，最后排出废气。转子发动机具有与活塞式发动机类似的点火系统和燃油供给系统。 转子有三个凸面，每个凸面相当于一个活塞。 转子的每个凸面都有一个凹陷，用于增加发动机的排气量，容纳更多空气、燃油混合气。 每个凸面的顶点是一个金属刀片，它形成对燃烧室的外部密封。 转子的每侧有金属环，用于密封燃烧室的两侧。转子有一组内部轮齿，位于其中一个侧面的中心。 它们与固定到壳体的齿轮相啮合。 这种啮合决定了转子在壳体内运动的路径和方向。转子发动机采用四冲程燃烧循环，这与活塞式发动机环相同。 但在转子发动机中，它是以一种完全不同的方式完成的。转子发动机的核心是转子。 它相当于活塞式发动机中的活塞。 转子安装在输出轴上的大圆凸轴上。 此凸轴偏离轴中心线，其作用相当于绞盘上的曲轴，为转子提供驱动输出轴所需的杠杆。 当转子在壳体内转动时，会推动凸轴旋转；转子每转一周，凸轴会旋转三周。工作原理图：优缺点：转子引擎的转子每旋转一圈就作功一次，与一般的四冲程发动机每旋转两圈才作功一次相比，具有高马力容积比（引擎容积较小就能输出较多动力）的优点。另外，由于转子引擎的轴向运转特性，它不需要精密的曲轴平衡就能达到较高的运转转速。整个发动机只有两个转动部件，与一般的四冲程发动机具有进、排气活门等二十多个活动部件相比结构大大简化，故障的可能性也大大减小。除了以上的优点外，转子引擎的优点亦包括体积较小、重量轻、低重心等。
　　相对地，由于三角转子引擎的相邻容腔间只有一个径向密封片，径向密封片与缸体始终是线接触，并且径向密封片上与缸体接触的位置始终在变化，因此三个燃烧室非完全隔离（密封），径向密封片磨损快。引擎使用一段时间之后容易因为油封材料磨损而造成漏气问题，大幅增加油耗与污染。其独特的机械结构也造成这类引擎较难维修。
　　虽然转子引擎具有以小排气量、利用高转速而产生高输出的特性，但由于运转特性与往复式引擎的不同，世界各国在制订与引擎排气量相关的税则时，皆是以转子引擎的实际排气量乘以二来作为与往复式引擎之间的比较基准。举例来说，日本马自达（Mazda）旗下搭载了转子引擎的RX-8跑车，其实际排气量虽然只有1308立方厘米，但在日本国内却是以2616立方厘米的排气量来作为税级计算的基准。

偏心轴结构及其工作原理

子发动机又称为米勒循环发动机.它采用三角转子旋转运动来控制压缩和排放,与传统的活塞往复式发动机的直线运动迥然不同.这种发动机由德国人菲加士·汪克尔发明,在总结前人的研究成果的基础上,解决了一些关键技术问题,研制成功第一台转子发动机.
1964年,日内瓦的德法合资企业COMOBIL公司,首次把转子发动机装在轿车上成为正式产品.1967年,日本人也将转子发动机装在马自达轿车上开始成批生产.
并将安装了转子发动机的RX-7型跑车打入了美国市场,令人刮目相看.

转子发动机的运动特点是:三角转子的中心绕输出轴中心公转的同时,三角转子本身又绕其中心自转.在三角转子转动时,以三角转子中心为中心的内齿圈与以输出轴中心为中心的齿轮啮合,齿轮固定在缸体上不转动,内齿圈与齿轮的齿数之比为3:2.上述运动关系使得三角转子顶点的运动轨迹(即汽缸壁的形状)似"8"字形.三角转子把汽缸分成三个独立空间,三个空间各自先后完成进气,压缩,做功和排气,三角转子自转一周,发动机点火做功三次.由于以上运动关系,输出轴的转速是转子自转速度的3倍,这与往复运动式发动机的活塞与曲轴1:1的运动关系完全不同.
在2004北京汽车展中首次展出的RX-8动力总成:RENESIS转子发动机,象征着马自达汽车公司的核心.转子发动机发展史和马自达的成长缠绕在一起,密不可分.今天,马自达是世界上唯一生产和销售转子发动机汽车的公司
现代的转子发动机由茧形壳体(一个三角形转子被安置在其中)组成.转子和壳体壁之间的空间作为内部燃烧室,通过气体膨胀的压力驱动转子旋转.和普通内燃机一样,转子发动机必须在其工作室中相继形成进气,压缩,燃烧和排气四个工作过程.如果将三角形的转子放置在圆形壳体的中心部,工作室将不会随着壳体内部转子的旋转而在体积上发生变化.即使空燃混合气在那里点燃,燃烧气体的膨胀压力也仅作用在转子的中部,不会产生旋转.这就是为什么壳体的内侧圆周被设计成旋轮线外形并和安装在偏心轴上的转子组装在一起的原因.因此,每转一圈,工作室的体积变化两次,从而实现内燃机的四个工作过程.
在汪克尔型转子发动机上,转子的顶点随着发动机壳体内圆周的椭圆形壳体而运动,同时保持与围绕在发动机壳体中心的一个偏心轨道上的输出轴齿轮的接触.三角形转子的轨道是用一个相位齿轮机构来规定的.相位齿轮包括安装在转子内侧的一个内齿圈和安装在偏心轴上的一个外齿轮.如果转子齿轮在其内侧有30个齿,轴齿轮将在其外原周上有20个齿,由此得到其齿数比为3:2.由于这一齿数比,转子和轴之间的转速比被限定为1:3

和偏心轴相比,转子有较长的转动周期.转子转动一圈,偏心轴转动三圈.当发动机转速为3000 rpm时,转子的速度只有1000 rpm.

往复式发动机和转子发动机都依靠空燃混合气燃烧产生的膨胀压力以获得转动力.两种发动机的机构差异在于使用膨胀压力的方式.在往复式发动机中,产生在活塞顶部表面的膨胀压力向下推动活塞,机械力被传给连杆,带动曲轴转动.

对壳体的内部空间(或旋轮线室)总是被分成三个工作室. 在转子的运动过程中,这三个工作室的容积不停地变动,在摆线形缸体内相继完成进气,压缩,燃烧和排气四个过程.每个过程都是在摆线形缸体中的不同位置进行,这明显区别于往复式发动机.往复式发动机的四个过程都是在一个汽缸内进行

转子发动机的排气量通常用单位工作室容积和转子的数量来表示.例如,对于型号为13B的双转子发动机,排量为"654cc ×2".
单位工作室容积指工作室最大容积和最小容积之间的差值;而压缩比是最大容积和最小容积的比值......

请问马自达RX-8转子发动机和普通自然吸气发动机有...

为什么比同排量涡轮增压发电机性能还好?...

为什么比同排量涡轮增压发电机性能还好?

RX-8是双转子，1.3X2的，可以说是2.6的排量了。
转子发动机性能是可以，但是比较脆弱，就像玻璃一样，保养比较困难。
普通涡轮几乎没什么作用的，0.4BAR的增压值只起到稍微辅助的作用，如果增压值到1.5BAR就不会比转子差了。
原理你就看1楼吧。

另外，发动机还是要看调教的，本田S2000的2.0自然进气可以达到250P马力，绝对比RX-8强。

初中物理学关于发动机工作原理

就是“通电导体在磁场中受到磁场力”要运动。

通电线圈在磁场中受到磁场力要转动。

转子发动机工作原理

转子发动机（Wankel Engine、Rotary Engine）是由德国人菲加士·汪克尔（Felix Wankel，1902-1988）所发明，他在总结前人的研究成果的基础上，解决了一些关键技术问题，研制成功了第一台转子发动机。转子发动机采用三角转子旋转运动来控制压缩和排放，与传统的往复活塞式发动机的直线运动迥然不同。 转子发动机与传统往复式发动机的比较：往复式发动机和转子发动机都依靠空气燃料混合气燃烧产生的膨胀压力以获得转动力。两种发动机的机构差异在于使用膨胀压力的方式。在往复式发动机中，产生在活塞顶部表面的膨胀压力向下推动活塞，机械力被传给连杆，带动曲轴转动。转子发动机，对于转子发动机，膨胀压力作用在转子的侧面。从而将三角形转子的三个面之一推向偏心轴的中心。这一运动在两个分力的力作用下进行。一个是指向输出轴中心的向心力，另一个是使输出轴转动的切线力（Ft）。
