继电器和接触器的基本原理及接线图

继电器：

1、基本原理

线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用 。

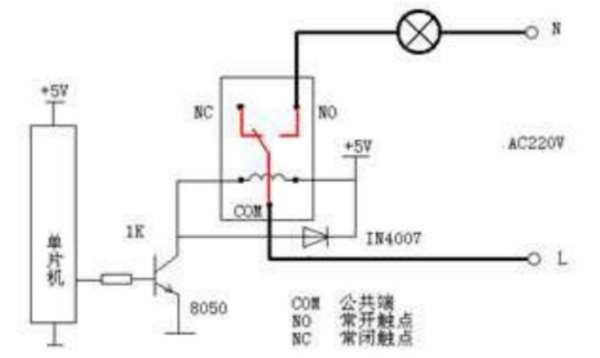

2、接线图

接触器：

1、基本原理

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

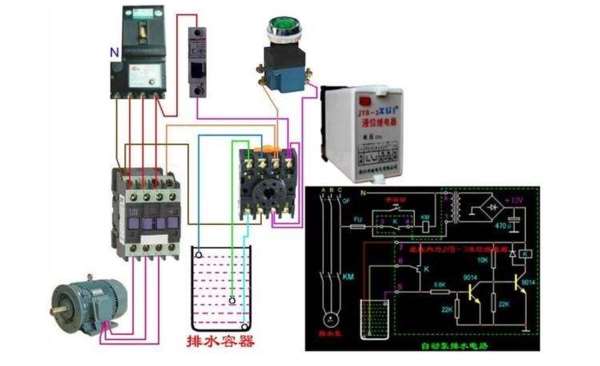

2、接线图

拓展资料

继电器可靠性的影响因素

1.环境对继电器可靠性的影响：继电器工作在GB和SF下的平均故障间隔时间最高,达到820000h,而在NU环境下,仅60000h。

2质量等级对继电器可靠性的影响：当选用A1质量等级的继电器时,平均故障间隔时间可达3660000h,而选用C等级的继电器平均故障间隔时间为110000,其间相差33倍,可见继电器的质量等级对其可靠性能的影响非常大。

3触点形式对继电器可靠性的影响：继电器的触点形式也会对其可靠性产生影响,单掷型继电器的可靠性都高于相同刀数的双掷型继电器,同时随刀数的增加可靠性逐渐降低,单刀单掷继电器的平均故障间隔时间是四刀双掷继电器的5.5倍 。

4结构类型对继电器可靠性的影响：继电器结构类型共有24种,不同类型均对其可靠性产生影响。

5温度对继电器可靠性的影响：继电器工作温度范围在-25～70℃之间。随着温度的升高,继电器的平均故障间隔时间逐渐下降。

6动作速率对继电器可靠性的影响：随着继电器动作速率的提高,平均故障间隔时间基本呈指数型下降趋势。因此,若设计的电路要求继电器的动作速率非常高,那么在电路维修时就需要仔细检测继电器以便及时对它更换。

7电流比对继电器可靠性的影响：所谓电流比是继电器的工作负载电流与额定负载电流之比。电流比对继电器的可靠性影响很大,尤其当电流比大于0.1时,平均故障间隔时间迅速下降,而电流比小于0.1时,平均故障间隔时间基本不变,因此在电路设计时应选用额定电流较大的负载以降低电流比,这样可保证继电器乃至整个电路不因工作电流的波动而使可靠性降低。

参考资料来源：百度百科：继电器

电磁继电器的工作原理及接线图

电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流。较低的电压去控制较大电流。较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

电磁继电器一般由 电磁铁,衔铁,弹簧片，触点 等组成的，其工作电路由低压控制电路和高压工作电路两部分构成。电磁继电器还可以实现远距离控制和自动化控制。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

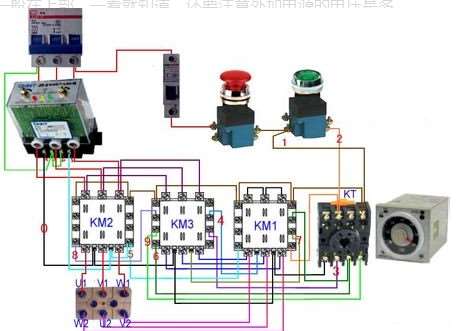

继电器实物接线图

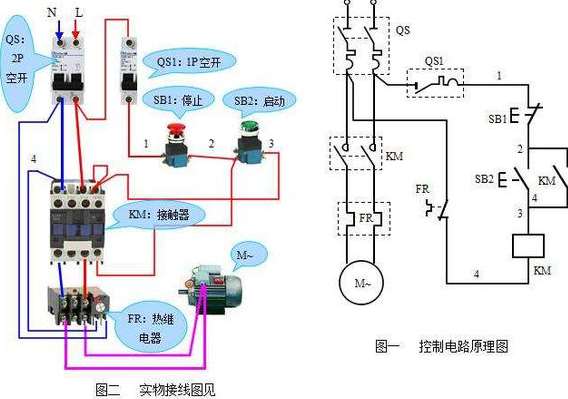

继电器实物接线图，如下：

线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用 。

扩展资料

继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

参考资料：百度百科-继电器

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"安全继电器工作原理是什么？

新生代品牌，元则电器...

新生代品牌，元则电器

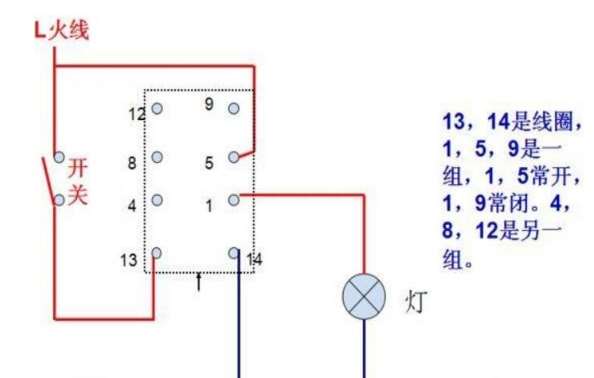

继电器上基本上都有13，14接电源，一般13接+24V，14接负极，可以反接，只是指示灯不亮，1，5，9;是一组，一常开一常闭，4，8，12是一组一常开一常闭，如果是十四脚的是三组。直流24V继电器的线圈的接法分正负极。

扩展资料：

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：

1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

参考资料：继电器-百度百科

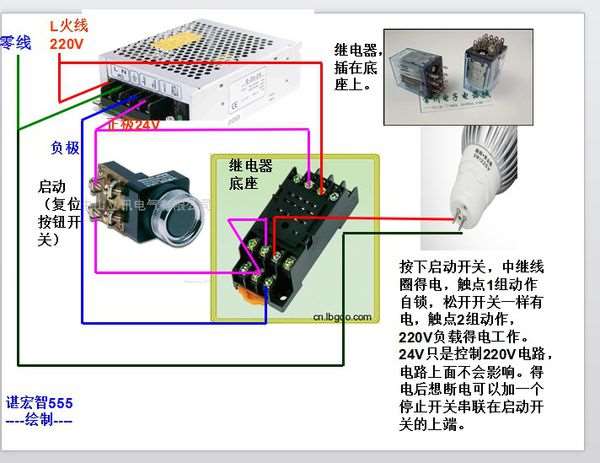

24V继电器实物接线图接法怎么接？

五脚继电器接线图如下所示：

五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。

电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。在线圈两端加上电压或通人电流，产生电磁力，当电磁力大于弹簧反力时，吸动衔铁使常开常闭接点动作；当线圈的电压或电流下降或消失时衔铁释放，接点复位。

扩展资料

继电器的分类：

1、舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器。

2、时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

3、固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

4、温度继电器：当外界温度达到给定值时而动作的继电器。

参考资料来源:百度百科-继电器

五脚继电器接线原理及图

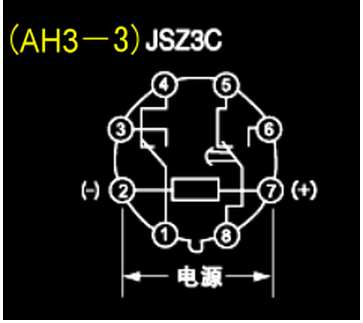

　　时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大（有0.4～60s和0.4～180s两种） ，它结构简单，但准确度较低。
　　工作原理：

　　当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出

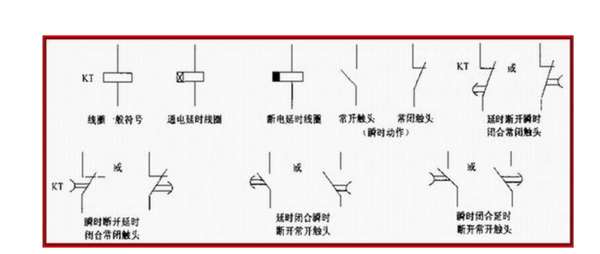

时间继电器的工作原理及接线图

中间继电器其实是按继电器的用途来说的，中间继电器和其他继电器没什么不同，接线方法自然也一样。

工作原理：继电器线圈通电，产生磁力，吸合衔铁，从而常开触点闭合常闭触点断开。
接线方法：　线圈触点和开关组成串联会路，主触点和负载组成回路即可。

中间继电器工作原理和接线图片

4脚5脚继电器的接线图如下：

工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。

从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放从而达到电咱的导通断开目的。

扩展资料

继电器的触点有三种基本形式：

1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。

2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。

3、转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。

参考资料来源：百度百科--继电器

求一个4脚5脚继电器的接线图，它的工作原理是什么

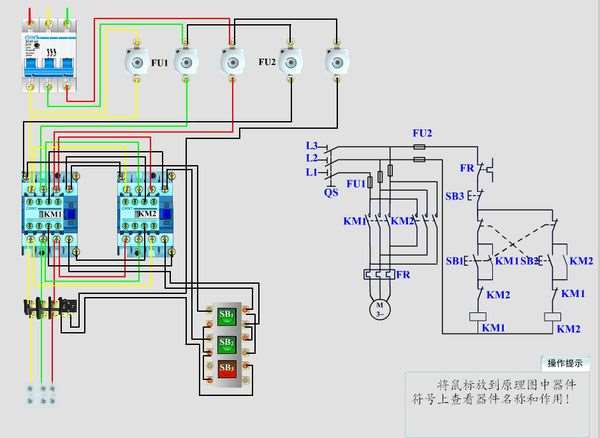

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。继电器和交流接触器输出和输入是对应的，很容易能看出来，把三路输入输出接在一起就行。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

接触器的工作原理是当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

扩展资料：

继电器可靠性的影响因素

1、环境对继电器可靠性的影响：继电器工作在GB和SF下的平均故障间隔时间最高,达到820000h,而在NU环境下,仅60000h 。

2、质量等级对继电器可靠性的影响：当选用A1质量等级的继电器时,平均故障间隔时间可达3660000h,而选用C等级的继电器平均故障间隔时间为110000,其间相差33倍,可见继电器的质量等级对其可靠性能的影响非常大。

3、触点形式对继电器可靠性的影响：继电器的触点形式也会对其可靠性产生影响,单掷型继电器的可靠性都高于相同刀数的双掷型继电器,同时随刀数的增加可靠性逐渐降低,单刀单掷继电器的平均故障间隔时间是四刀双掷继电器的5.5倍 。

4、结构类型对继电器可靠性的影响：继电器结构类型共有24种,不同类型均对其可靠性产生影响。

5、温度对继电器可靠性的影响：继电器工作温度范围在-25～70℃之间。随着温度的升高,继电器的平均故障间隔时间逐渐下降。

6、动作速率对继电器可靠性的影响：随着继电器动作速率的提高,平均故障间隔时间基本呈指数型下降趋势。因此,若设计的电路要求继电器的动作速率非常高,那么在电路维修时就需要仔细检测继电器以便及时对它更换 。

7、电流比对继电器可靠性的影响：所谓电流比是继电器的工作负载电流与额定负载电流之比。电流比对继电器的可靠性影响很大,尤其当电流比大于0.1时,平均故障间隔时间迅速下降,而电流比小于0.1时,平均故障间隔时间基本不变。

因此在电路设计时应选用额定电流较大的负载以降低电流比,这样可保证继电器乃至整个电路不因工作电流的波动而使可靠性降低。

参考资料：百度百科-接触器

参考资料：百度百科-继电器

求24V继电器来控制380V交流接触器动作实物接线图或...

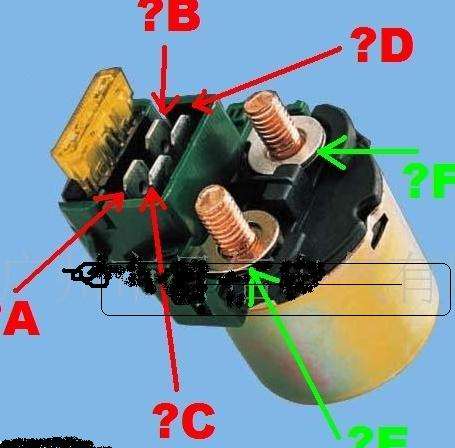

继电器就是这样的 E点接启动电机正极 F点接电池正极 C D接启动继电器的两根细线 A B两点是通过保险插片的正极也就是A B 两点是相通的.

首先看下继电器连电瓶的有没有接反，然后看下，电瓶输出电压是不是够继电器启动，都没问题，就看下接起动机有没有接反，没有的话，就是说起动机前端都正常。

向左转|向右转

假如A是电池正极的话，那B就是全车线路的正极，也可以互换一下。C和D是启动按钮控制的，比如C是负极，那D肯定是按钮控制正极，也可以互换一下。E和F在过点器工作的时候是相通的，反正没工作的话，就不相通。

• 继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种自动开关。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器工作原理接线图

描述系统中设备与线缆连接的图纸，接线图（Wiring diagram）是电路的一个简化传统图形表示。它将电路的组件简化为形状，以及器件之间的功率和信号连接。
