三联双控开关接线图

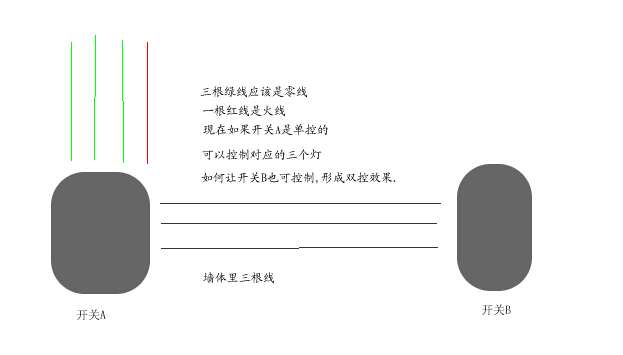

网上搜索到的是下面图的样子,貌似他这个需要在开关和开关之间接6条线,我的电工师傅只留了三根.我家的环境图如下:如何能在墙体不加线的情况下让两个三联双控开关实现效果....

网上搜索到的是下面图的样子,貌似他这个需要在开关和开关之间接6条线,我的电工师傅只留了三根.

我家的环境图如下:

如何能在墙体不加线的情况下让两个三联双控开关实现效果.



1、双控开关接线柱标有"L"，"L1"，"L2"。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

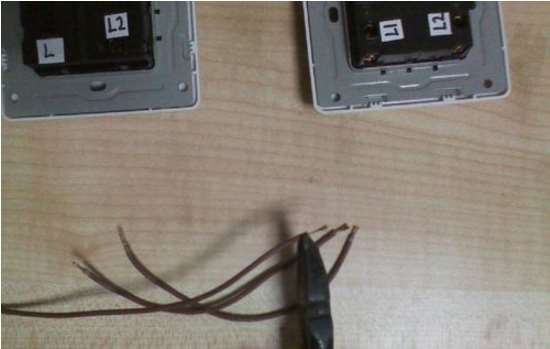

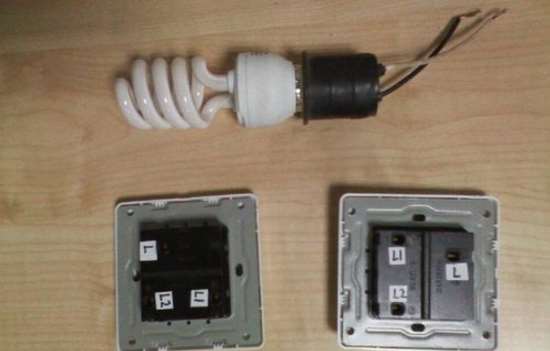

2、先用斜口钳将线剥好皮，如下图所示。

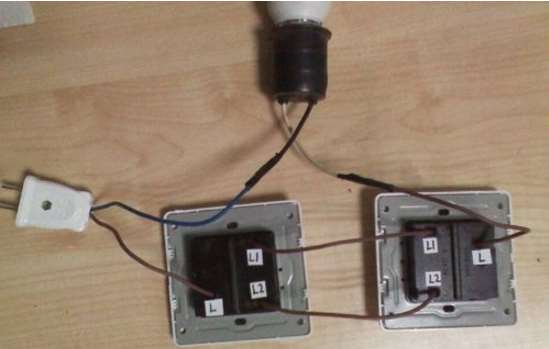

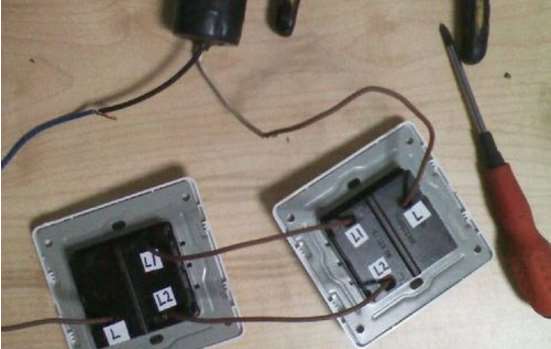

3、以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

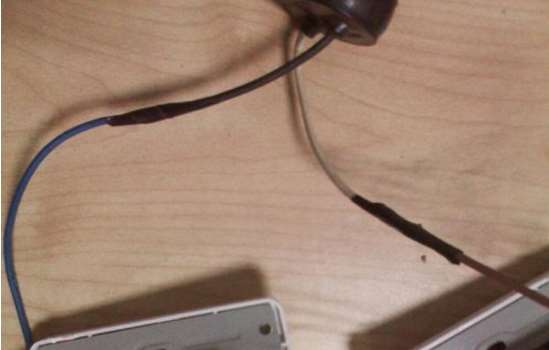

4、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

5、最后留出的火线与零线接上插头就完成了整个双控开关的接线即可。

扩展资料

1、用途

（1）另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

（2）如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具

2、选购方法

（1）眼观：一般好的产品外观平整、无毛刺，色泽亮丽和其材料采用优质abs+PC料，阻燃性能良好，不易碎。有的产品表面虽光洁，似乎涂了一层油，但色泽苍白、质地粗大，此类材料阻燃性不好，可以用火点燃试试它的阻燃性怎么样。要是点着很快熄灭，则为好的塑料，否则就是很差的塑料。

（2）手按：好的产品面板用手不会直接取下，必须借助一定的专用工具，而一般的非主流中低档产品则很容易用手取下面盖，造成家居和公共场所的不雅。选择时用食指、拇指分按面盖对角成端点，一端按住不动，另一端用力按压，面盖松动、下陷的产品质量较差，反之则质量可信。

（3）耳听：轻按开关功能件，滑板式声音越轻微、手感越顺畅，节奏感强则质量较优；反之，启闭时声音不纯、动感涩滞，有中途间歇状态的声音则质量较差。

参考资料来源：百度百科-双控开关

三联双控开关最少用几根线？

三联双控开关要用7根线。一个单控开关用2根线：1根是电源火线，另一根是连接电灯的线；另外一个双控开关要控制2个对象，要增加1根线，所以要用3根线双控开关可以同时切断火线（L），零线（N）这样更安全。

3联的双控开关可以共用1根火线，一个开关直接连接火线，另外2个开关用短跳线与火线连接，所以一共要用7根线

扩展资料:

电线是指传输电能的导线。分裸线、电磁线和绝缘线。裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜 排、铝排等)。它主要用于户外架空及室内汇流 排和开关箱。

电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线。它主要用于电动机和变压器绕圈以及其他有关电磁设备。其导体主要是铜线，及耐热、防潮、耐溶剂等性能。选用不同的绝缘材料可获得不同的特性。

电线是指传输电能的导线。分裸线、电磁线和绝缘线。裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材。它主要用于户外架空及室内汇流排和开关箱。

电磁线主要有漆包线和绕包线两种。漆包线是在裸 铜线上涂敷绝缘漆而制成，绝缘层较薄，占用体 积小，广泛用于各种电机电器和仪器仪表。漆包线的性能随所用绝缘材料的性质而异。

而且电线电缆的单位都是平方毫米，电线的规格大小只能以其截面积的大小来计量，不能以长宽高来界定，所以出现的就是0.5、1.5、2.5.....平方毫米。

参考资料来源：百度百科-电线

三灯三联双控开关接线图

就是三联双控开关控制三个灯用的线越少越好...

就是三联双控开关控制三个灯用的线越少越好

两个双联开关只能控制一个灯L1和L1对接L2和L2对接,一个L进火线，一个L 进灯线

三联三控开关怎么装，需要接线图

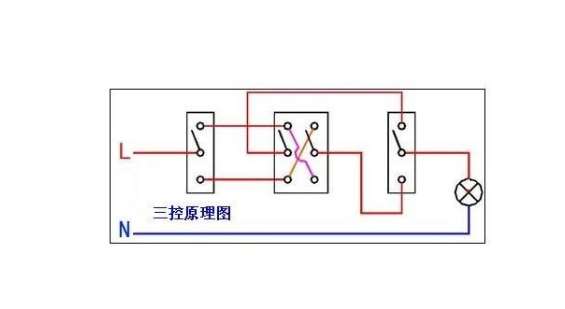

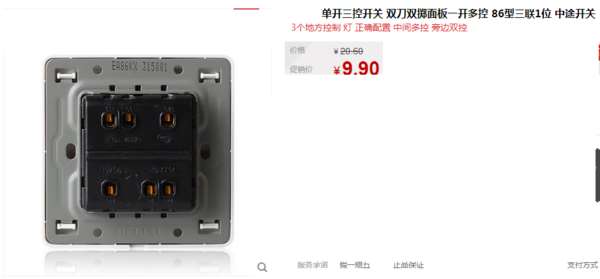

三控开关 有一个开关不一样，另两个就是普通双联开关。

三联双控开关只要其中一组实现双控怎么接线

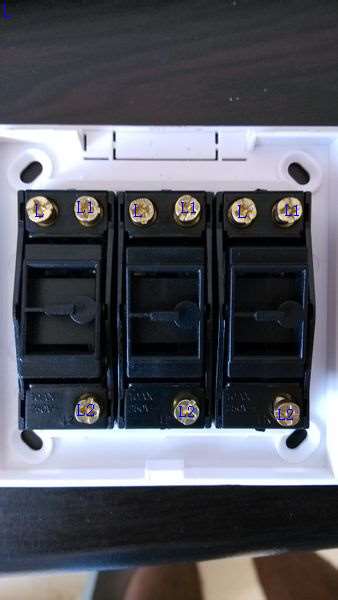

客厅灯有三组安了一个三联双控的开关，只想其中一组灯能实现客厅和过道都可控控制（过道有一个两联双控的开关）应怎样接线呀。最好有图。另三联开关有L1、L2、L3等9个接线孔...

客厅灯有三组安了一个三联双控的开关，只想其中一组灯能实现客厅和过道都可控控制（过道有一个两联双控的开关）应怎样接线呀。最好有图。另三联开关有L1 、L2、L3等9个接线孔

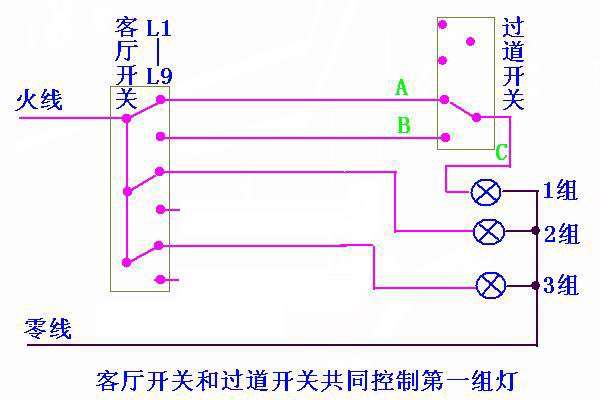

A、B、C这三条线拉到过道开关，如下图所示时，三组灯全亮，这时：（1）如客厅开关向下拨动，则灯全熄灭；（2）过道开关也向下拨动则第一组灯亮；（3）客厅开关又向上拨动，则一组灯熄灭，二、三组灯亮。

三联双控开关和双联双控开关怎么接，给画个图，谢谢

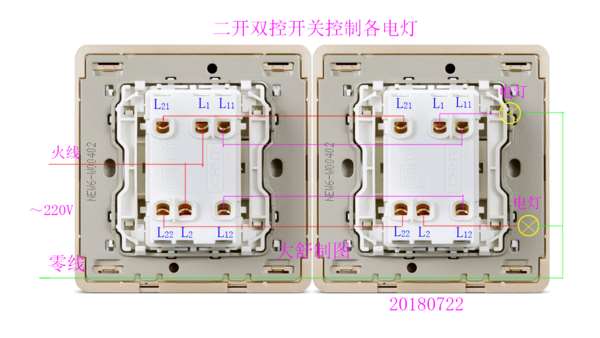

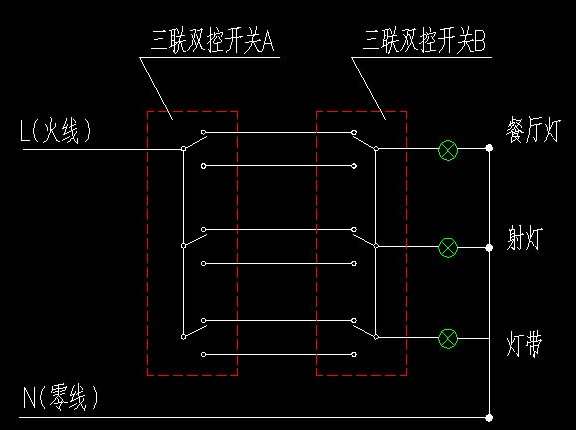

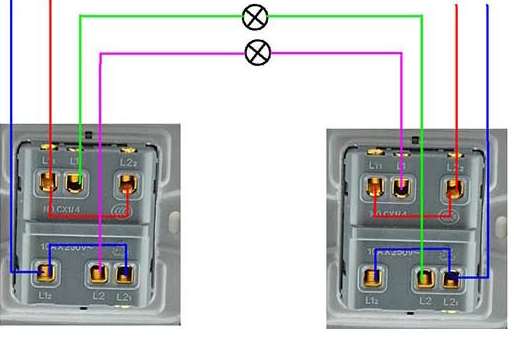

三开双控开关三个公共端L10、L20、L30并联接火线，其中一个的L11或L12接灯座的接线端，另一接线端接零线；另外两个双控开关的L21、L22和L31、L32分别跟二开双控开关L1、L2连接，公共端L接各自的灯座接线端，另一接线端接零线。

三联双控开关的连接线是多少跟？一

　　三联双控开关是分两地的，带电源的开关盒需放7颗线，一颗电源，6颗连线；去灯位的开关盒需放9颗线，3颗灯控制线，6颗连线。

一个双控三联开关控制三个灯的接线图

希望能在这个图上画出具体的进出线的方法...

希望能在这个图上画出具体的进出线的方法

具体的进出线的方法：一个开关控制一盏灯，把开关的三个接点并联接火线，另三个接点分别接三个灯的线。

拓展：

双联单控开关，一般用于一个房间里面有两组灯源的情况下。"双联单控"指:一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即:只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

用途：

双联单控开关，一般用于一个房间里面有两组灯源的情况下。

本段结构：

"双联单控"指:一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即:只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

"单联双控"指的是有两个有一定距离的按钮同时控制一组灯源。"单联单控"指的是一个按钮控制一组灯源。比如有两侧楼梯的走廊灯的控制等。

"联"指的是同一个开关面板上有几个开关按钮。

"控"指的是其中开关按钮的控制方式，一般分为:"单控"和"双控"两种。

其它的直接类推就可以了。

三联双控开关接线图三线接法图

三联双控开关接线图三线接法图...

三联双控开关接线图三线接法图
