曲谱自学网今天精心准备的是《cad怎么测量长度》，下面是详解！

用CAD怎么测量线段的长度

如果只是自己看一下长度的话可以用【LS】命令，如果是要标注线段的长度的话就用标注。

具体的操作如下：

一、用快捷命令LS

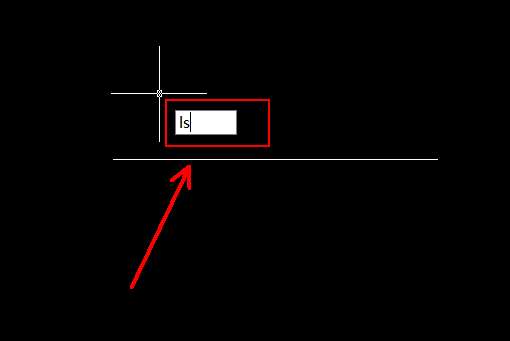

1、打开CAD，任意画一条直线，然后在英文状态下输入【ls】然后按回车。

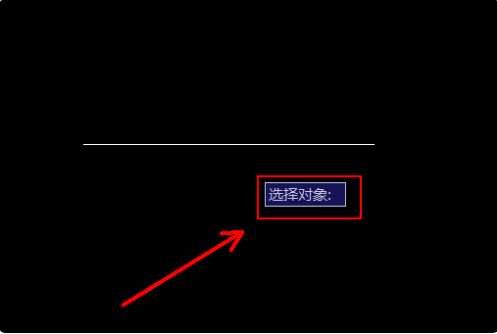

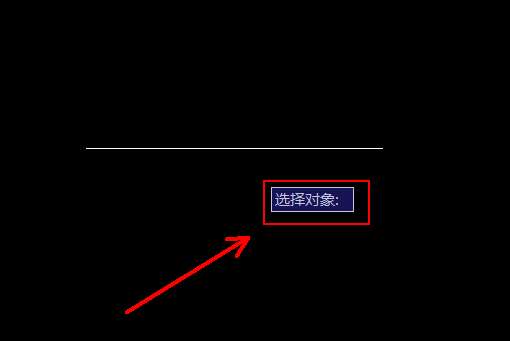

2、回车之后会提示选择对象，把鼠标移动到线段上单击一下然后再按回车。

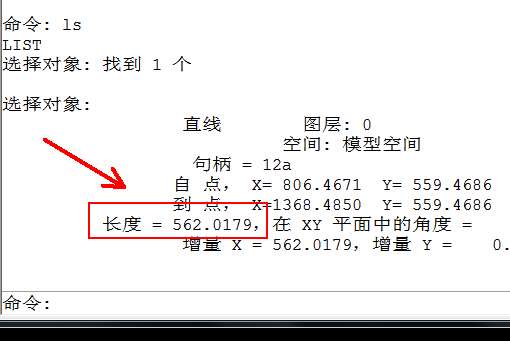

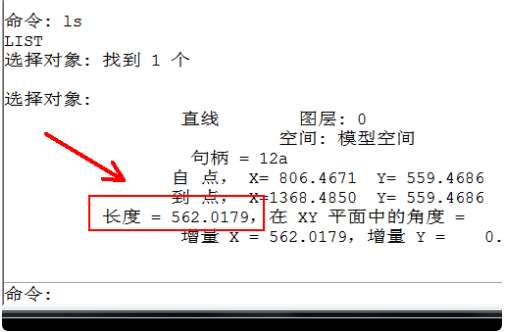

3、回车之后就可以看到这条线段的所有属性，其中就包含他的长度。

二、用标注工具

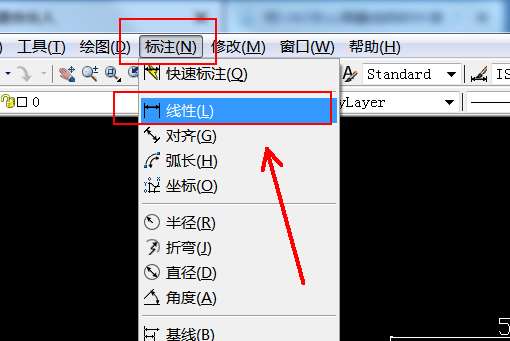

1、任意绘制一条直线之后在窗口上方的工具栏选择【标注】——【线性】

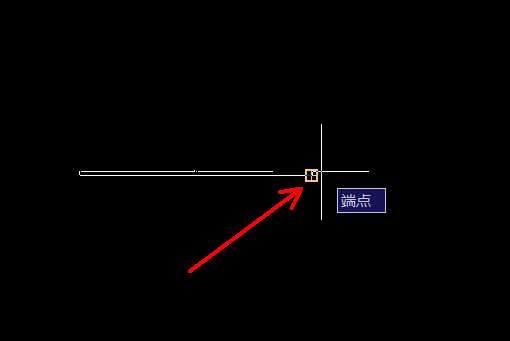

2、选择线性之后会提示让你选择原点，把鼠标移动到线段的一个端点，看到黄色的小框表示捕捉到端点，此时单击鼠标左键。

3、重复上一步骤选择线段的另一个端点。

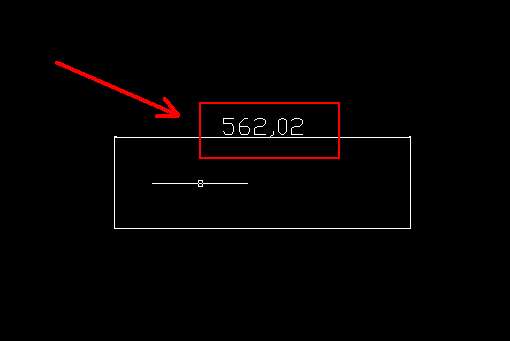

4、然后向上移动鼠标，看到有矩形框形成时单击左键，此时看到上方显示的标注数字就是这条线段的长度。

怎么用cad量长度

用cad量长度的具体操作步骤如下：

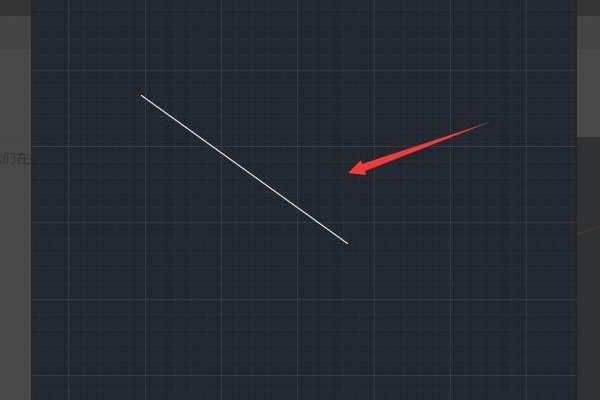

1、首先我们打开电脑里的CAD软件随意绘制一条直线。

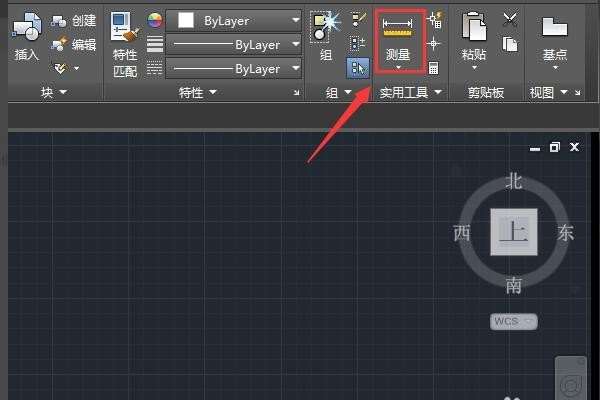

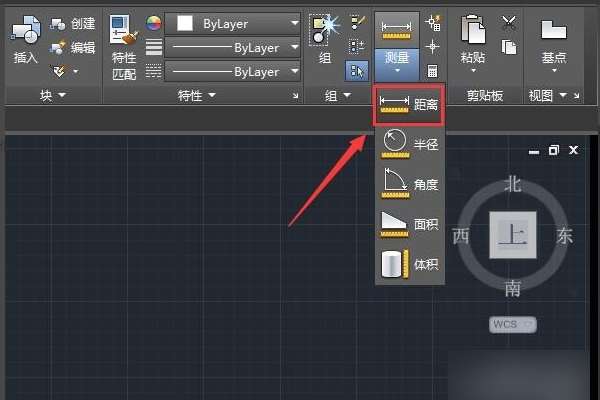

2、绘制好直线之后再在菜单里找到实用工具选项，并在其内找到测量选项。

3、点击测量选项的下拉箭头在其下拉菜单那里找到距离选项。

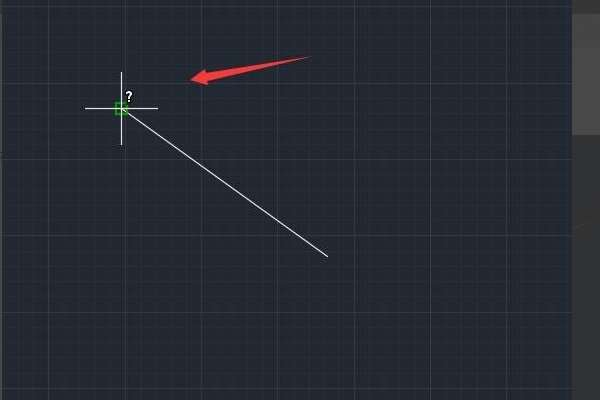

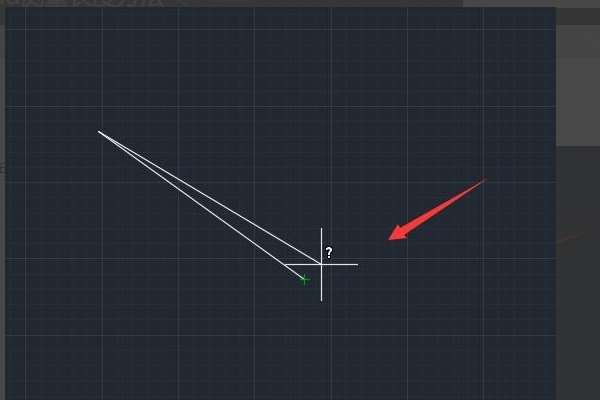

4、点击距离选项我们在刚刚绘制的直线上选择第一个点。

5、选择第一个点之后，移动鼠标左键，然后选择第二个点。

7、选择直线的这两个点之后可以看到在下面的提示信息里我们就会看到直线的长度了。

CAD里面怎么测量弧线的长度？

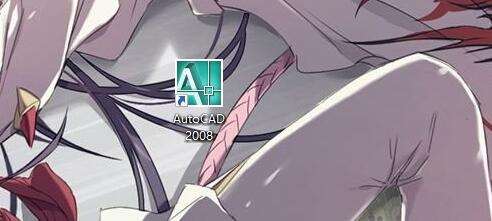

1、首先找到CAD软件，这里以CAD2008为例，选择打开。

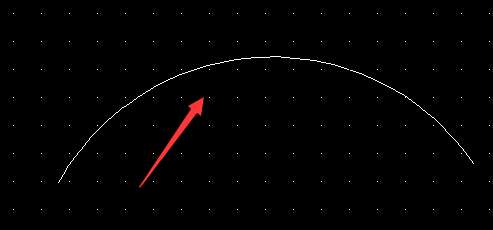

2、先画好一个圆弧，如图所示。

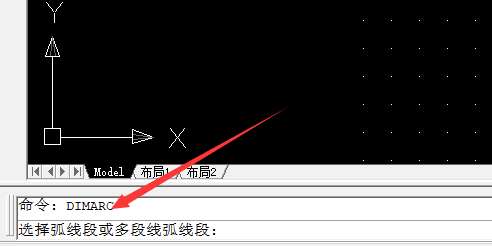

3、在页面命令栏中输入DIMARC，如图所示。

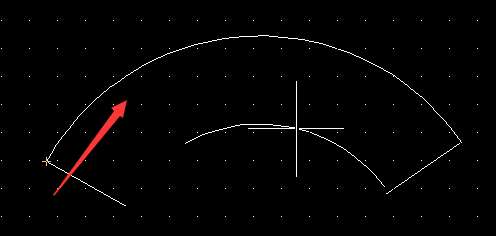

4、然后按回车键，根据命令，选择对象，如图所示。

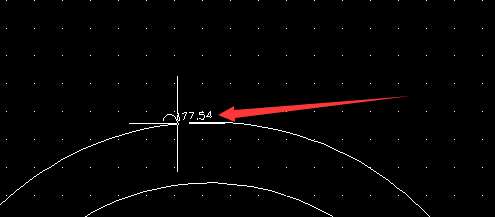

5、然后操纵鼠标，鼠标往上或者下移动，就能看到圆弧的长度了。

CAD如何测量线段长度

方法是，鼠标点击修改工具栏里面的线性标注或者对齐标注命令（当然也可以键盘输入线性标注的快捷键DLI或者对齐标注的快捷键DAL），具体要根据需要测量的直线方向选择命令。如果直线是水平的或者垂直的，用线性标注和对齐标注命令都可以；如果直线是倾斜的，那就只能用对齐标注。
这里，教你简单点，由于对齐标注既可以标注水平的或垂直的直线，也可以标注倾斜的直线，所以，直接用对齐标注命令，鼠标点击修改工具栏的对齐标注命令或者键盘输入DAL，接着，点选直线的第一个端点，接着，点选直线的第二个端点，接着，按空格键或者Enter结束。
说明一下，这里讲解的是利用标注工具测量直线的长度，当然了，也可以利用测量距离工具测量直线的长度。

CAD如何测量多段线的长度

如题已经合并成多段线了，有什么快捷方式可以测量其长度...

如题 已经合并成多段线了，有什么快捷方式可以测量其长度

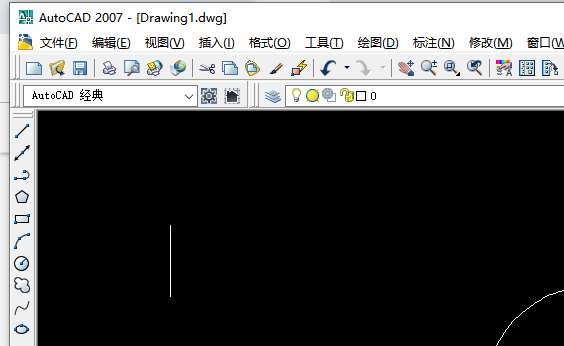

1、电脑打开AutoCAD2007版本。

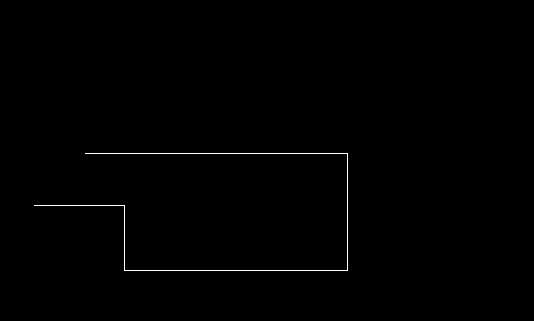

2、打开AutoCAD2007后，画一个多段线。

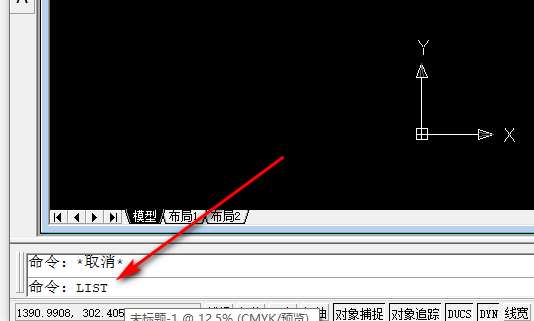

3、画好多段线之后，在底部命令栏中输入LIST，然后按空格键确定。

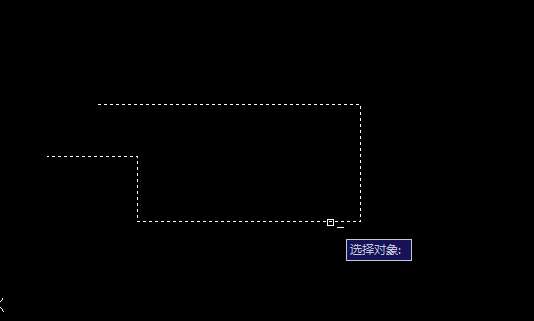

4、确定LIST命令后，选择对象。

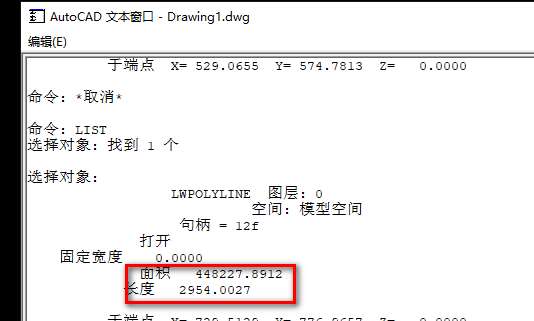

5、选择对象之后，然后按空格键，就会出现一个窗口，就可以得到多段线的长度了。

CAD如何测量图形尺寸

上传图片不成功，希望哪位CAD高手帮帮忙！在一张CAD图中，有很多设备，我想要知道这样设备的尺寸，请问，怎么操作？QQ1601170876，万分感谢啊！本人系CAD菜鸟，一天CAD也没学过，只会...

上传图片不成功，希望哪位CAD高手帮帮忙！
在一张CAD图中，有很多设备，我想要知道这样设备的尺寸，请问，怎么操作？
QQ160 1170 876，万分感谢啊！
本人系CAD菜鸟，一天CAD也没学过，只会打开图。所以麻烦各位说的不要那么“专业”。什么dll、pl我也不懂啊，麻烦说的可以详细一点，比如先选中什么还是先点哪里，再点哪里，就用最最最笨的方法告诉我就好了。我的CAD是 AutoCAD 2009版的。 展开

测量直线过程
菜单里的“标注”------线性标注-------设备上一条线的一个端点--------再点另一个端点--------鼠标移开这条线一小段距离-----鼠标左键单击-----完成

扩展

抓狂！！！！我怎么做不到？这个点点了，另一个点也点了，然后不知道怎么 完成 。汗……

怎样用CAD测量多段线的长度

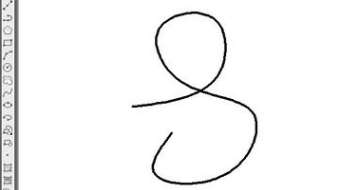

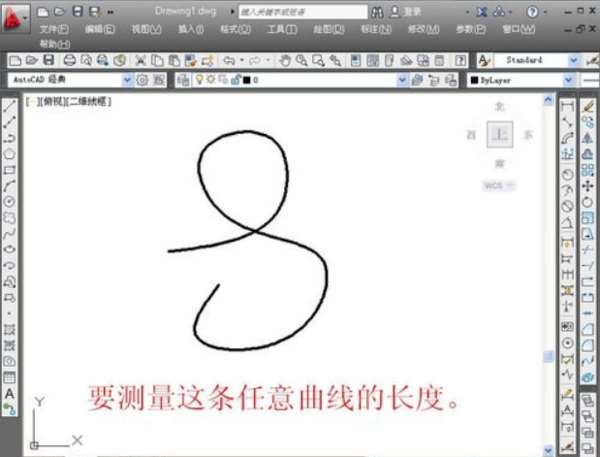

1、首先我们要测量这条任意曲线的长度。

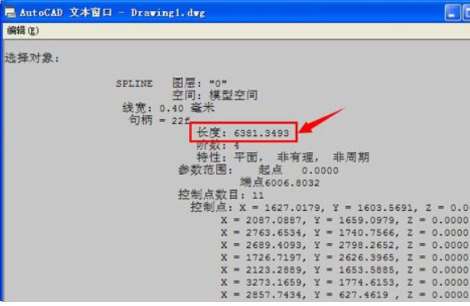

2、在命令行输入 list  按空格键确定。

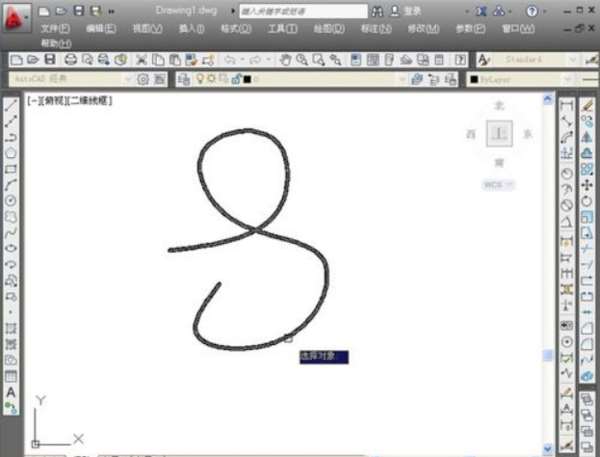

3、这时我们选取要测量的曲线，按空格键确定。

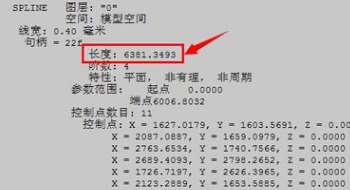

4、长度就出来了，还显示了其它的数据属性，可以用这个命令测量CAD多段线的长度

如何测量CAD中圆弧的长度

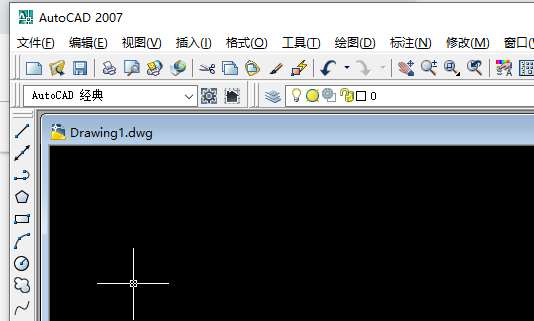

1、电脑打开AutoCAD2007版本。

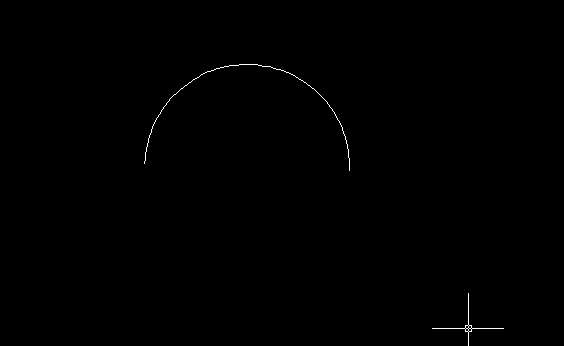

2、打开CAD之后，先画一个线弧。

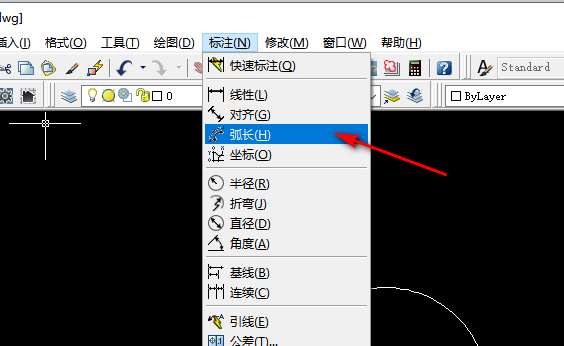

3、画好线弧后，点击工具栏中的标注，然后选择弧长。

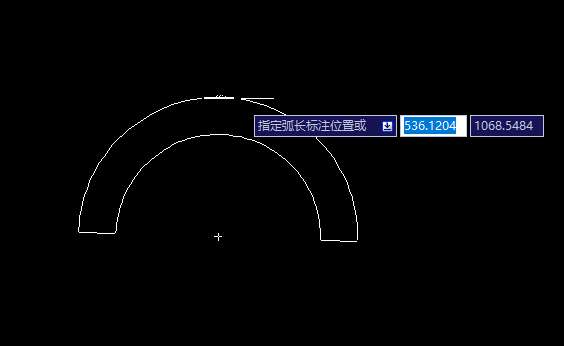

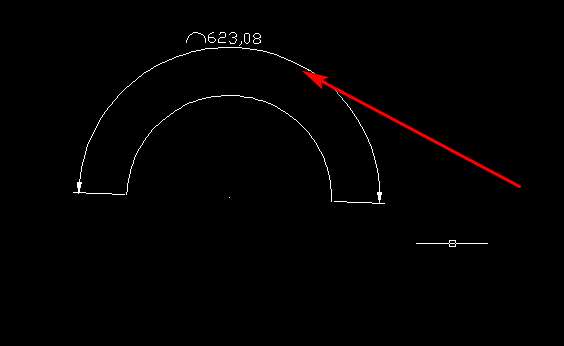

4、选择弧长后，选中线弧，然后用鼠标把标注拖出来。

5、把标注拖出来后，就可以得到线弧的长度了。

怎么看CAD中线段的长度

用快捷命令LS。

1、打开CAD，任意画一条直线，然后在英文状态下输入【ls】然后按回车。

2、回车之后会提示选择对象，把鼠标移动到线段上单击一下然后再按回车。

3、回车之后就可以看到这条线段的所有属性，其中就包含线的长度。

扩展资料

AutoCAD软件具有如下特点：

1、具有完善的图形绘制功能。

2、有强大的图形编辑功能。

3、可以采用多种方式进行二次开发或用户定制。

4、可以进行多种图形格式的转换，具有较强的数据交换能力。

5、支持多种硬件设备。

6、支持多种操作平台。

参考资料来源：百度百科-autocad2007

CAD怎么测量弧形长度

CAD测量弧形长度步骤如下：

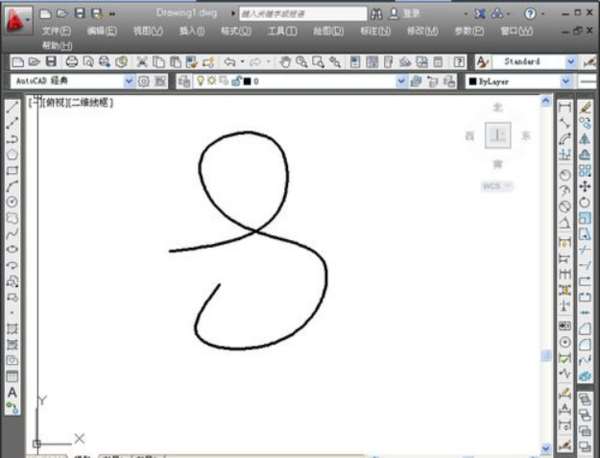

1、如下图，要测量这条任意曲线的长度。

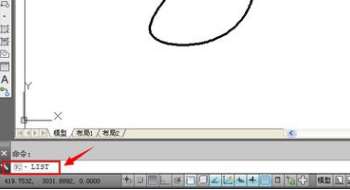

2、在命令行输入 list  按空格键确定。

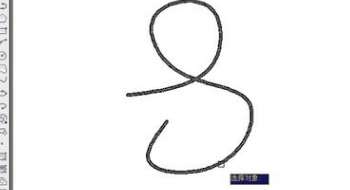

3、选取要测量的曲线，按空格键确定。

4、圆弧的长度数据就会显示，还显示了其它的数据属性。
