求楼梯平面图CAD的标准画法

如图（网上找的），每个图形符号标准的长宽以及含义等。最好有关于这方面的资料（CAD楼梯标准图库）等等,有的话，会加分279392818@qq.com...

如图（网上找的），每个图形符号标准的长宽以及含义等。最好有关于这方面的资料（CAD楼梯标准图库）等等,有的话，会加分279392818@qq.com

说的好听啊 没有基础从哪下手都不知道啊

平面图楼梯怎么画

步骤如下：

1、打开我们安装好的CAD软件，同时一起安装天正软件搭配使用。

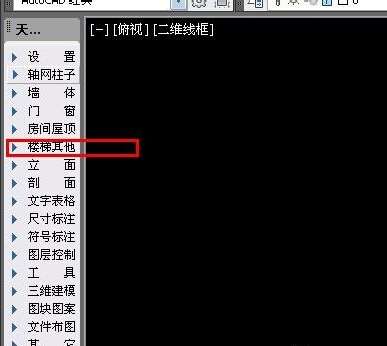

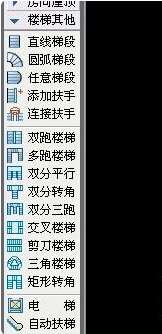

2、看到左边的工具栏，有个楼梯选项。

3、点击，会自动展开很多关于楼梯的名称。

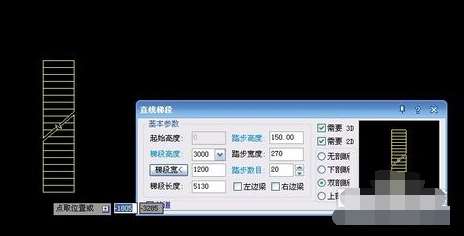

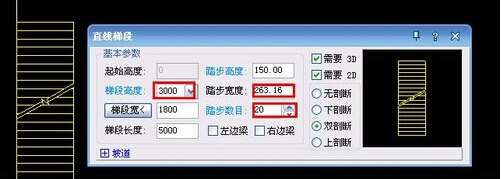

4、我们点击第一个楼梯，出现框框内容，同时也有个楼梯的实例图出来。可以随着鼠标移动。

5、控制好楼梯的踏步，楼高，宽度，长度就能很快出来结果。

6、点击一下鼠标即可出来参数相应的楼梯一个，如果需要制作其他楼梯，一样选择这个方法。

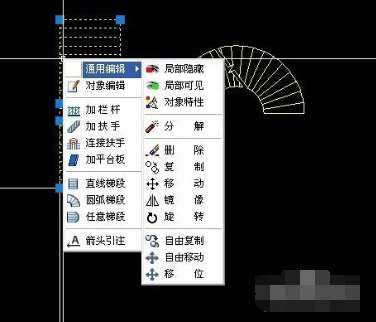

7、制作完毕后，可以给楼梯增加额外的装饰，扶手其他。点击楼梯，反键按属性控制。

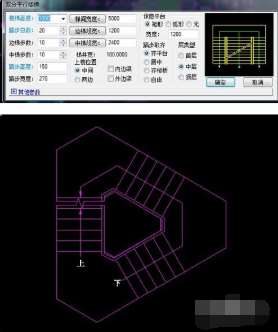

8、其他楼梯一样是可以创建的，比如三跑，四跑楼梯，还有三角形楼梯都一样可以。

拓展资料

平面图是地图的一种。 可以用水平面代替水准面。在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形，称为平面图。

面的概念可以这样加以描述：假设把一个平面图画在平面上，然后用一把小刀沿着图的边切开，那么平面就被切成许多块，每一块就是图的一个面。更确切地说，平面图的一个面就是平面的一块，它用边做边界线，切不能再分成更小的块。

图论

在图论中，平面图是可以画在平面上并且使得不同的边可以互不交叠的图。而如果一个图无论怎样都无法画在平面上，并使得不同的边互不交叠，那么这样的图不是平面图，或者称为非平面图。完全图K5 和完全二分图K3,3 是最“小”的非平面图。

库拉托夫斯基定理

波兰数学家卡齐米日·库拉托夫斯基提出的一类禁忌准则（指满足某种条件的图就一定无法具有某个性质）中，也包括了平面图的情况。他提出的一个定理说明：

一个有限图（顶点数和边数有限的图）是平面图当且仅当它并不包含一个是（有五个顶点的完全图）或（三个顶点的二部图）的分割的子图。

其中，一个图A是另一个图B的分割是指：A是在B的基础上，在某些边的中间加上顶点

参考资料来源：百度百科：平面图

cad楼梯平面图怎么画

不用天正就用cad软件不好意思啊没说清楚主要是那些尺寸的问题bdsheji你能不能再说说尺寸啊我给你加分...

不用天正 就用cad软件 不好意思啊 没说清楚 主要是那些尺寸的问题 bdsheji你能不能再说说尺寸啊 我给你加分

1.输入L 回车 正交打开 在楼梯间框内画一条直线，输入O 回车 280 选择那条线 重复几次 根据你的需要 一般八次即可（也可以矩阵画）

2.对象捕捉 第一条中点和最后一条中点画直线，分别向左右偏移30（偏移命 令 O），输入rec 捕捉左上角和右下角的两个点，画出宽  60的矩形，输入O，选择刚画的矩形，距离60，两次。

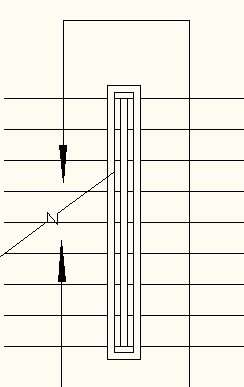

3.输入TR，将该去掉的线剪掉，再用 pl多短线画折线和箭头指示线。如图

cad怎么画楼梯平面图 cad平面图中的梁怎么画

自己表示一下就行了
梁长虚线带色标注下就可以咯
楼梯侧面图带色表示一下

怎么在CAD里画旋转楼梯的平面图图？

要求尺寸正确，不只是画出来就可以的！！！想知道原理！！书馆...

要求尺寸正确，不只是画出来就可以的！！！想知道原理！！书馆

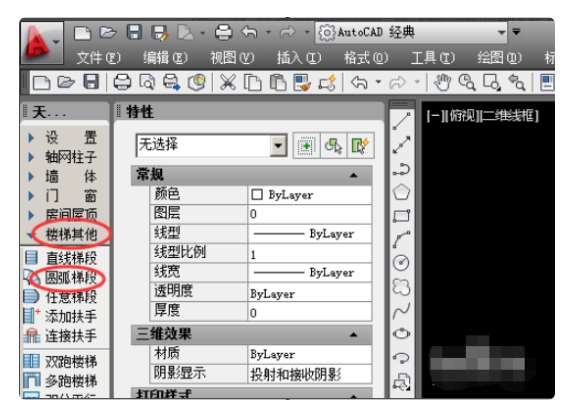

1、首先首先在打开CAD的软件中点击左侧的工具栏中的楼梯其他--弧形楼梯，在常规的颜色中默认，在三维效果里同样选择默认即可进入下一步的操作。

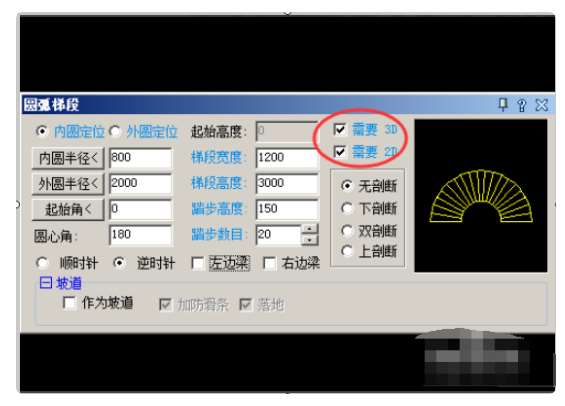

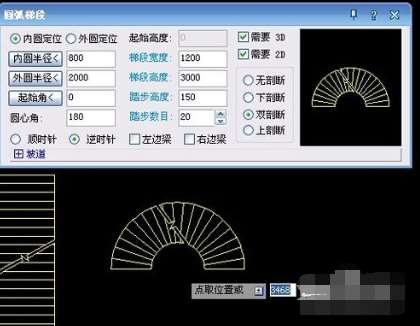

2、然后在弹出的圆弧楼梯中设置相应的参数，并在需要3D上点对勾，在这里需要注意的是CAD的3D特效有一个效果延迟，需要进行设置即可。

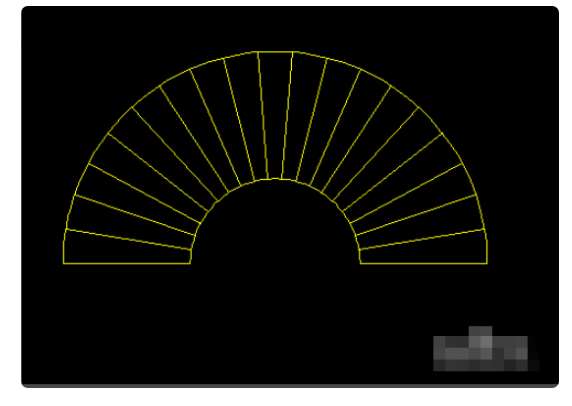

3、然后在图形中点击左键确定要绘制的楼梯的位置。这是绘制好的楼梯；此时是平面显示的来调整三维显示，三维的设置在图片选中即可进行操作。

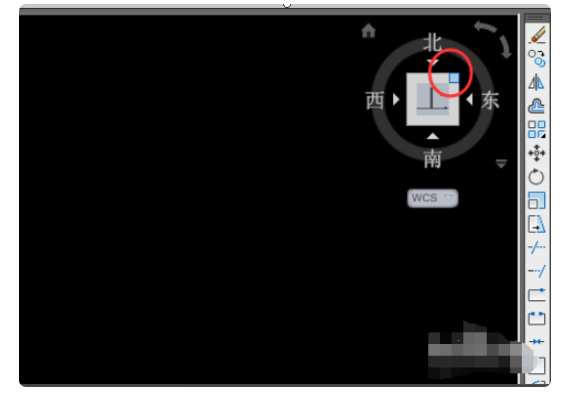

4、接下来就是需要进行点击绘图区域右上角的三维视图，选择一个合适的角度，然后点击，进入下一个操作界面。

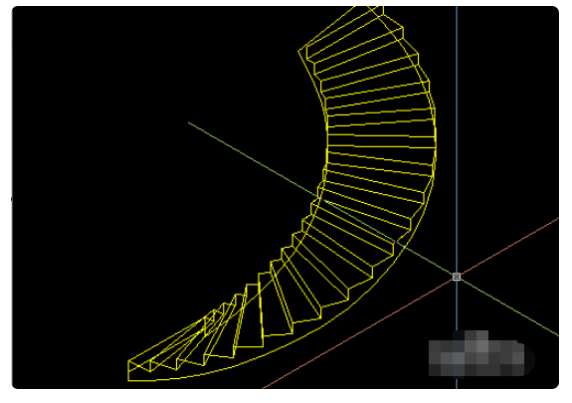

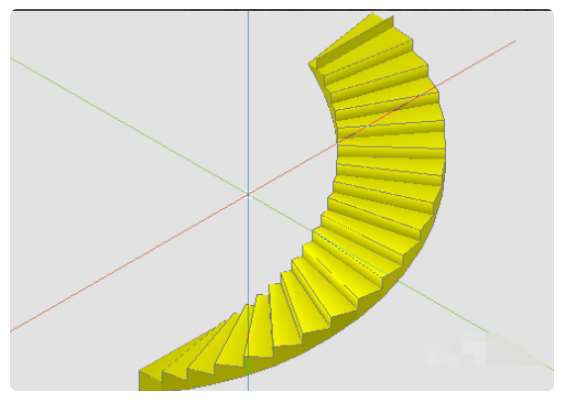

5、此时可以看到楼梯了；但是楼梯是以二维线框显示的，改变显示的形态。

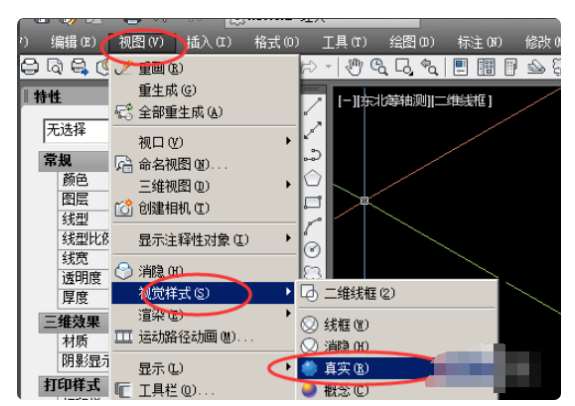

6、点击菜单栏中的视图-视觉样式-- 真实。

7、颜色可以自己选择，这样就可以看完成在CAD里画旋转楼梯的平面图图。

如何在CAD中绘制楼梯平面图

操作步骤

1、打开我们安装好的CAD软件，同时一起安装天正软件搭配使用。

2、看到左边的工具栏，有个楼梯选项。

3、点击，会自动展开很多关于楼梯的名称。

4、我们点击第一个楼梯，出现框框内容，同时也有个楼梯的实例图出来。可以随着鼠标移动。

5、控制好楼梯的踏步，楼高，宽度，长度就能很快出来结果。

6、点击一下鼠标即可出来参数相应的楼梯一个，如果需要制作其他楼梯，一样选择这个方法。

7、制作完毕后，可以给楼梯增加额外的装饰，扶手其他。点击楼梯，反键按属性控制。

8、其他楼梯一样是可以创建的，比如三跑，四跑楼梯，还有三角形楼梯都一样可以。

cad楼梯平面图怎么画

　　楼梯的剖面图比较容易看懂。

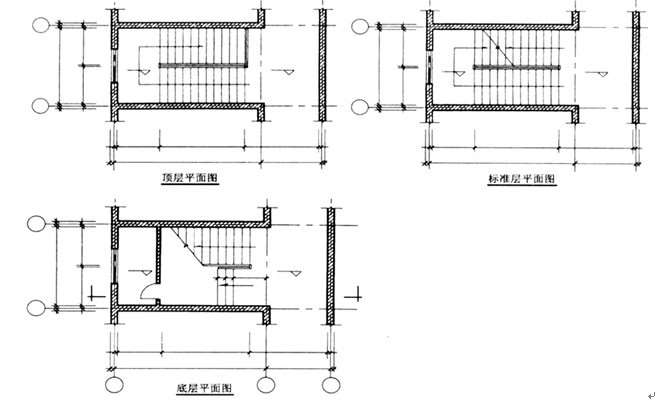

　　楼梯的平面图，剖切的高度位置是“从该层楼面向上走的楼梯段中部剖切，向下看”的水平投影图。或者“比该楼面高大约1m的位置水平剖切，向下投影”。
　　因此，楼梯水平投影图有以下几个特点：
　　1、底层楼梯平面图，只有向上的楼梯段被剖切的半截。如果有另外几个踏步，那一定是从室外地面到底层楼地面的踏步。
　　2、中间层楼梯平面图，一定有两个平台：一个是本层楼面，另一个是休息平台，并且休息平台的标高比楼面低。有三个楼梯段；完整的楼梯段一定是从休息平台上到本层楼面的；另外（被折断线分开的）被剖切的两个楼梯段，从本层楼面出发的（与本层楼面相连的），是向上走的梯段；另外半截梯段是从休息平台到下层的梯段。
　　3、顶层楼梯平面图，只有两个梯段且都完全显示，一个是从下层上到休息平台的，一个是从休息平台上到本层楼面的。
　　4、如果不符合上述画法，就是错的。设计院搞结构的，画楼梯图画错的不少。搞建筑设计的，画错的少。最容易画错的是，楼梯平面图中，休息平台高于楼面标高。这是不符合剖切高度位置规定的。
　　既然“从本层楼面向上跑的梯段中部剖切”，向下投影，就不可能看见比本层楼面高的休息平台。
　　施工单位做内业的技术员绘制中间层楼梯平面图的，画错的特多。多错在休息平台标高比本层楼面高了。

CAD平面里的楼梯怎么表示它的高度

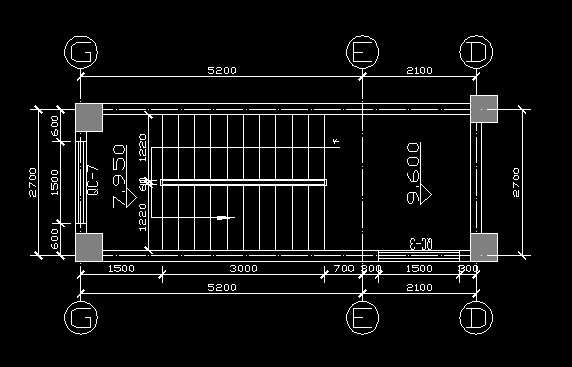

　　参考下图标注即可：

　　CAD画楼梯的方法：

　　1、打开正交命令，执行直线命令l，画出一个直角梯形。

　　2、将如下选定的直线打断，执行打断命令br，选定你要打断的第一个点，和第二个点（建议两点直接的距离尽量小）。

　　3、接着执行直线命令l，在打断的一端画一条线段。为了保证另一端的线段和原本画的线段等长，使用复制命令co 。选择画完的选段，空格确认。命令蓝，要求选定基点。这里要注意选定线段的上部端点作为基点。然后选定另外个端点，如图所示。将鼠标移动到另外个端点，鼠标左击确认。就完成了复制粘贴。

　　4、完成以上操作之后，执行直线命令，将两个线段的上下端点连接起来。执行分段命令div，将最右边的直线进行分段，例如要分10段，则输入10。就对该直线分段成功。。

　　5、找到分段点之后，依次执行直线命令，画出相应个数的小线段。

　　6、使用延伸命令ex。提示选择对象，鼠标框选，左边的线段和上边已经画好的折现线段，空格确定。命令行讲出现栏选一行，默认不需要输入任何字母，鼠标呈现正方形形状。将鼠标栏选，前面画的小线段，松开鼠标左键，就完成延伸命令。

　　7、完成前面步骤，已经成功了一大半。执行直线命令l，选定梯形中间的一点，画出直线。输入pl命令。命令行提示指定起点。选择你画完的直线的上部端点。接着命令行提示（指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: ）输入w。（指定起点宽度 <49.3600>: 0）命令行起点宽带输入0.接着CAD提示要求输入端点宽度，输入你要的数值。例如这里输入20.左击，就完成了箭头的绘制。

怎么在cad里画旋转楼梯的平面图图

CAD中的旋转楼梯怎么画的详细说明：
1、画一个圆环，然后以圆心作两条射线，然后以这两条射线为修剪边，修剪出踏板的形状。
2、以上面的圆心为圆心作圆，这个圆的半径，就是上面那个圆环的内圆的半径。作的这个圆，作为楼梯的支柱（投影）。
3、使用region命令将1中的踏板和2中的圆，变成面域。得到两个面域。
4、环形阵列踏板面域，然后逐个向上调节位置（增加Z值），形成楼梯阶梯布局。
5、拉伸圆面域形成支柱。
6、运用并集命令，将所有踏板和支柱合成整体。

CAD（计算机辅助技术(CAXC)认证）

计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。 在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。
