曲谱自学网今天精心准备的是《电路图讲解和实物图》，下面是详解！

电路图讲解和实物图是什么？

电路图讲解：首先，要了解各个元件的有什么功能，有什么特点。说白了就是要了解各个元件有什么作用，其次，要了解各个元件间的组合有什么功能，再者，要知道一些基本的电路，比如:基本的电压源与电流源之间的相互转换电路，基本的运算放大电路等等。然后，就是可以适当的看一点复杂的电路图，慢慢了解各个电路间电流的走向。

以上所说的模拟电路，还有数字电路就是要多了解一些‘门’的运用，比如说：与非门，与或门等等。还有在一些复杂的电路图上会有集成芯片，所以，你还要了解给个芯片引脚的作用是什么，该怎么接，这些可以在网上或书上查到，再有，提到一点就是一些电路中的控制系统，有复杂的控制系统，也有简单的控制系统，我说一个简单的，比如说单片机的，你就要了解这个单片机有多少引脚，各个引脚的功能是什么，这个单片机要一什么铺助电路想连接，这样组成一个完整的电路。

实物图：就是用实际元件表示电路连接的图

电路图讲解和实物图怎么画

电路图讲解和实物图怎么画
由实物连接的情况画出相应的电路图，应先弄清电流的路径，可从电源的正极开始，按电流通过的路径逐个寻找，直到电源的负极为止。

一般可按下列步骤进行：1. 分析电路中含有哪些元件，明确它们是串联还是并联;2. 电路图中各元件的顺序与实物图中的位置要一一对应;3. 通常也是从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止;4. 电路图中各元件位置应分配布置适当，电路中用笔画导线时，应保持横平竖直，使电路图匀称、美观、整齐、规范。

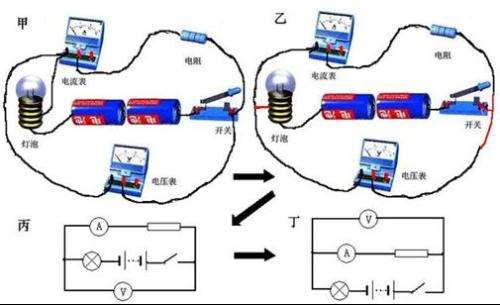

　　若实物图比较复杂，各元件之间的相互关系不是很清楚，可采用“先替换、后整理”的方法进行。

电路图 和 实物图的区别物理

1、直观性不同

实物图是用实际元件表示电路连接的图，直观易操作比电路图更直观。

2、绘制方便度不同

电路图比实物图方便绘制。

3、学习分析度不同

电路图结构清晰简单是学习物理电学的基础，实物图不便于理解分析。

扩展材料：

根据电路图连接实物图的小窍门

1、对于简单电路或串联电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。例如：

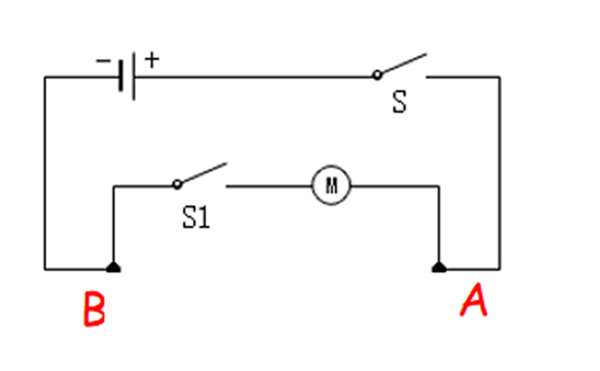

电路图

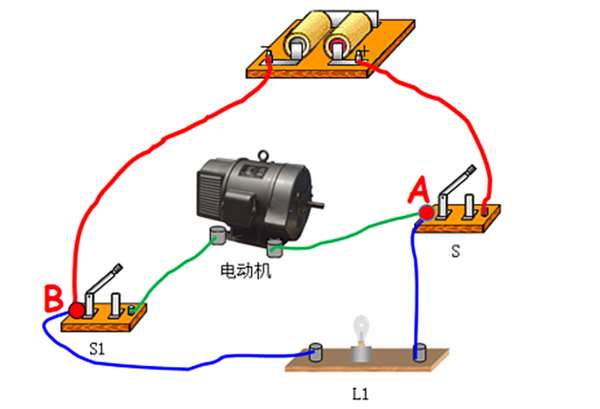

实物图

先串后并，关键找分支点。

2、对于较复杂的实物图(一般有并联元件）的连接，可以从以下小窍门来完成：

（1）在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好；

（2）再找出电路中电流的分支点；

（3）将回路以外的元件连接在两点之间。

特别注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致 。

参考资料：百度百科-电路图

电路图转实物图方法

弄清电路原理，按电路图摆放实物，断开关，一般从电源开始，按一定的循序连接。注意导线一定要连在接线柱上。

在电路图中有点和无点有什么区别，在实物图中怎么...

二者的作用不同，目的不同
缓冲电路是为了避免在开通和关断电力电子器件的过程中出现过大的电流和电压而损坏电力电子器件，因为电力电子器件很昂贵而且很脆弱经不起过大的电流和电压，而
软开关电路是为了降低长绩拜啃之救瓣寻抱默开通和关断电力电子器件造成的开关损耗，从而提高效率。实际中，由于很多电力电子电路采用PWM控制，从而使得电力电子器件开通和关断很频繁，而开通和关断是存在损耗的，如果不采取措施则损耗很大，造成整个电力电子装置的效率很低。

串联和并联电路图如何看实物图连电路图?或看电路连...

楼上的方法，初中可以，高中勉强，因为图一旦复杂，你很可能漏掉某个支路。现在的电路图，并没有那么简单了。我认为应该自电源的一端开始，沿线走，到一个结点（就是一个分支点）就直接分出分支画上元件，把路过的结点标一下，表明完全处理过了，然后分头按原方法对付分支的分支。基本是按树型结构走，到最后自然汇合到了电源另一端。这是照实物连电路，照电路连实物，一样道理。
我学电子，这是我的方法，从初中到现在大四没有错过一次。你自己可以试试。行了就用，不行还可以找别的方法。

电路图讲解

当JDQ端输入高电平时，电磁铁吸合，加热棒工作，当JDQ端输入低电平时，电磁铁释放，加热棒不加热。

如何根据实物图准确的画出电路图？

复制粘贴的就算了。...

复制粘贴的就算了。

　　根据实物图准确的画出电路图方法：
　　看实物画电路图，关键是在看图。实物图实际上只有两种电路，一种串联，另一种是并联，
　　一、串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。
　　具体步骤如下：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
　　二、对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，
　　具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

初三物理的电路图和实物图怎么转换

就是题目上给我一个实物图，让我画电路图，我学习差，所以看不懂，明天考试，有知识的朋友教我下，谢谢...

就是题目上给我一个实物图，让我画电路图，我学习差，所以看不懂，明天考试，有知识的朋友教我下，谢谢

根据实物画电路图。 根据电路图连接实物图。这类问题很简单有一个技巧。
首先说根据实物画电路图：你先用笔在实物图上（靠近电源）从电源的正极沿着实物图上的导线回到电源的负极苗一个串联电路.然后你看这条闭合导线上有什么元件你就把这些元件用导线连接画出矩形。然后把这条串联电路以外的原件的两个接线头跨在你已画好的串联电路相应的原件两端即可。再复杂的电路用这种方法都会迎刃而解的。
电路图连接实物图：方法类似只是倒着用。
至于分不清串联电路和并联电路这没有关系，你可能是刚接触，时间长了你不用任何方法你就会判断了。
希望你有所心得。祝你取得好的成绩。

初中物理的并联电路图和实物图应该怎么画

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

（二）看电路图连实物作图   方法：先看图识电路：混联不会考，只有串，并联两种，串联容易识别，重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。多多练习，熟能生巧。

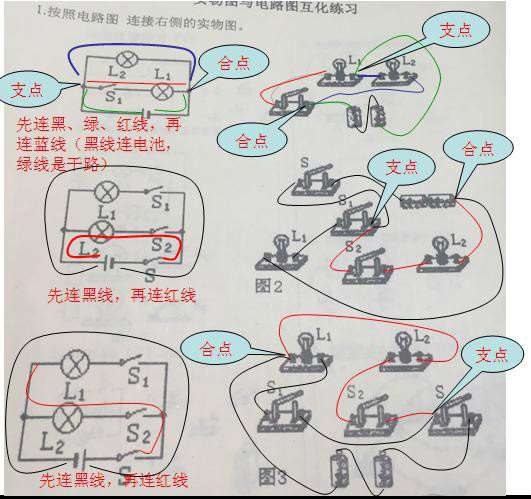

下面主要讲解并联电路图连接实物图：

电路图讲解和实物图

电路图 是指用电路元件符号表示电路连接的图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。通过调试改进、修复错误、直至成功。采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。
