曲谱自学网今天精心准备的是《cad动态块制作教程》，下面是详解！

CAD动态块怎样自作呢？

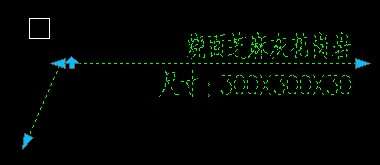

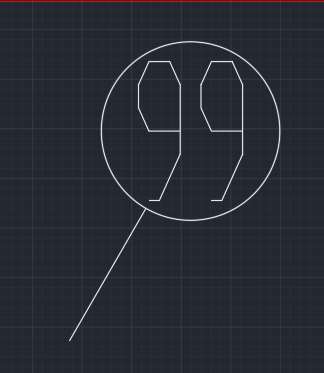

标记，圆圈和数值不动，可以随意拖动...

标记，圆圈和数值不动，可以随意拖动



具体操作步骤如下：

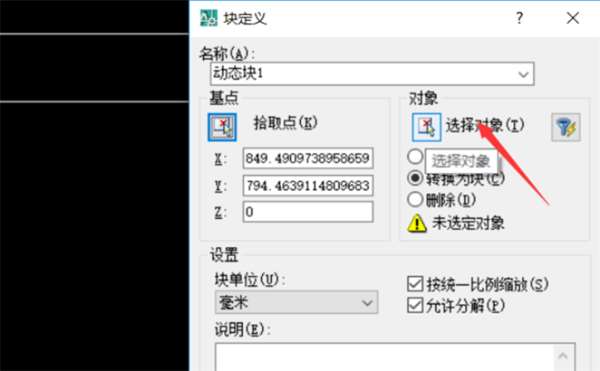

一、创建一个矩形动态块：新建一个CAD文件，输入rec，回车，拖出一个矩形。输入b，回车，在弹出的对话框中输入块名称，选择基点和对象。

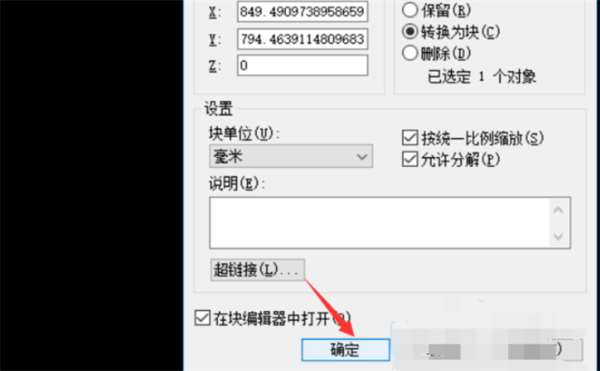

二、然后点击“确定”。

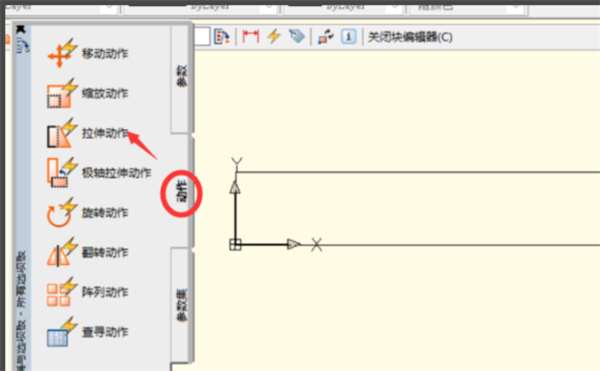

三、在“动作”面板下选择“拉伸动作”，选择拉出的距离标注，在从右至左选中端点并框选框能产生动态的部分，最后选中整个矩形，拉出一个“拉伸”标注。

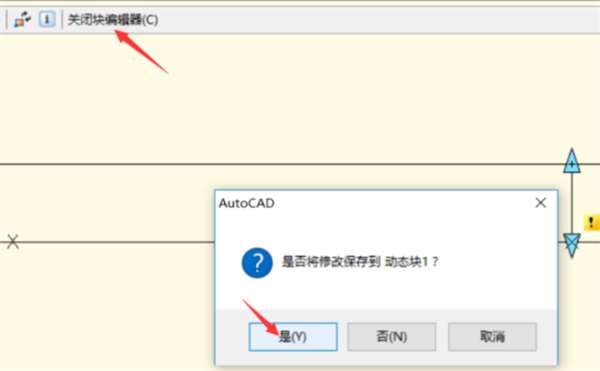

四、单击“块编辑器”，将修改保存到动态块，“确定”。

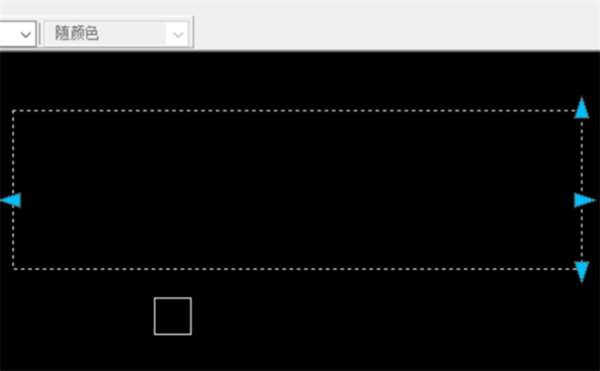

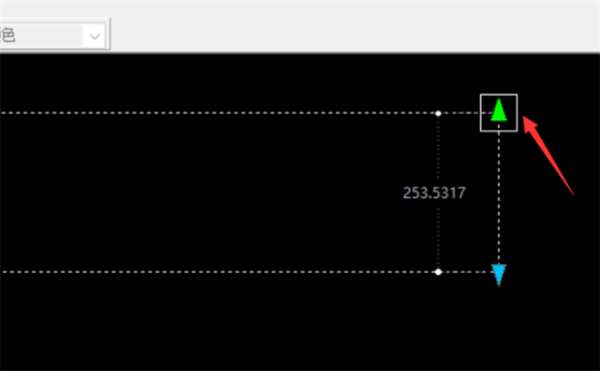

五、选中块，会看到块上有两个箭头，表示动态块创建成功，沿箭头方向拖动鼠标，块就可以改变高度了。

六、同理，可以创建一个动作，使这个块能改变长度，如图所示。

CAD如何制作动态块？

以绘制螺栓为例。首先要画一个螺栓的基本图形。

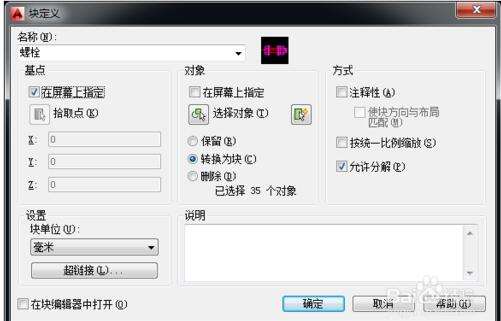

将螺栓创建为块参照，命名为“螺栓”。

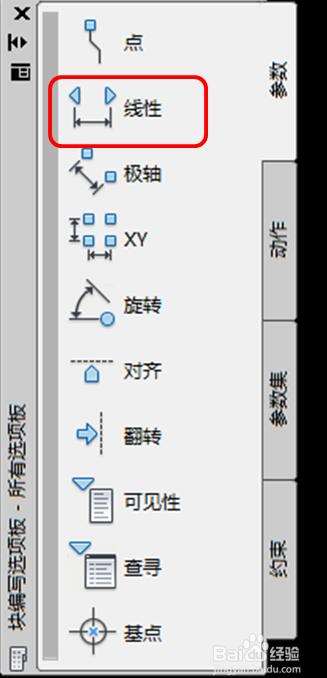

进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。

利用“线性”标注拉伸的起点和终点。

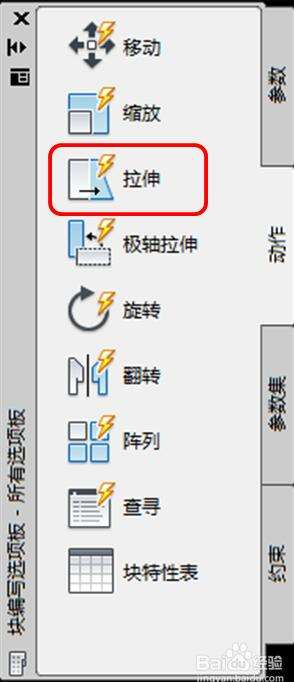

在“块编写选项板”的“动作”一栏中点击“拉伸”。

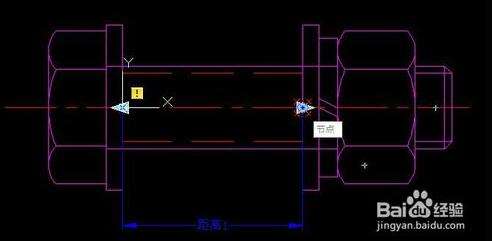

此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。

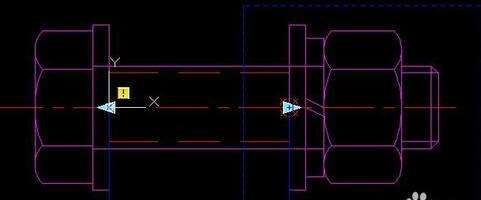

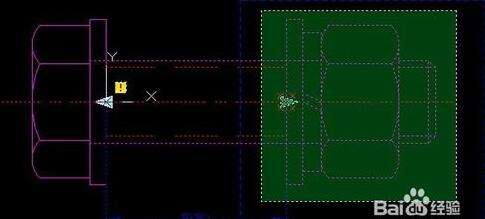

分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。

框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在已经设置好了拉伸动作。

退出块编辑器，可以看到块参照“螺栓”已经变为一个动态块，点击箭头，螺栓即可随着鼠标被拉长或缩短。

扩展

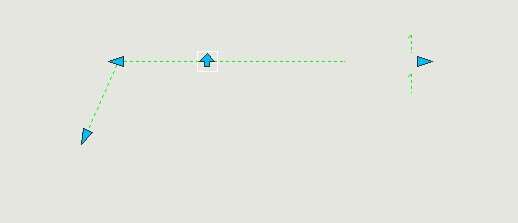

谢谢啊，拉伸这个会了，但是那个两条斜线的焦点如何在拉伸图形时水上保持在下面直线的中点上。

cad如何制作动态块 ww

动态块，不难理解就是将图块设置一些动作和参数，使之随着我们的需要动起来。这其中的奥秘和难点就在于参数和动作的设置是否合理得当，图块的动作是否符合要求。下面一起来看看用门做例子，如何使用CAD创建动态块。
1、打开CAD软件后，在空白文件中分别选择和执行“矩形”、“直线”、“圆弧”命令，画出一扇900mm宽的平面门。
2、输入命令B，即“创建块”，将上图绘制的门对象设置为图块，名称设置为“门”。
3、在工具中选择“块编辑器”。
4、软件弹出“编辑块定义”这一对话框，将之前窗口的图块设置为对象，调出块编辑窗口，同时在同时在视图中打开门图块对象。
5、设置好块参数，即“块编写选项板”，这里我们选择“线性”和“旋转”两项，分别创建参数。
6、选择“动作”，再选择“缩放”，选择好需要创建的线型，系统提示“选择对象：”时，选择所有门对象，按空格键确定，从而形成了一个缩放图标，表示创建好了动态缩放。
7、类似的，为门新建一个动态旋转。
8、保存好刚刚的所有设置，退出编辑器，这样，若将刚刚创建的动态门选中的话，就可以看到一些特征点对象啦。
9、下面，用鼠标拖拽门左侧的三角形特征点，便可随意缩放对象。这时候需要先将“正交”模式关闭，当然，同时也可以选择圆形特征点，随意拖拽。

cad中如何制作动态块

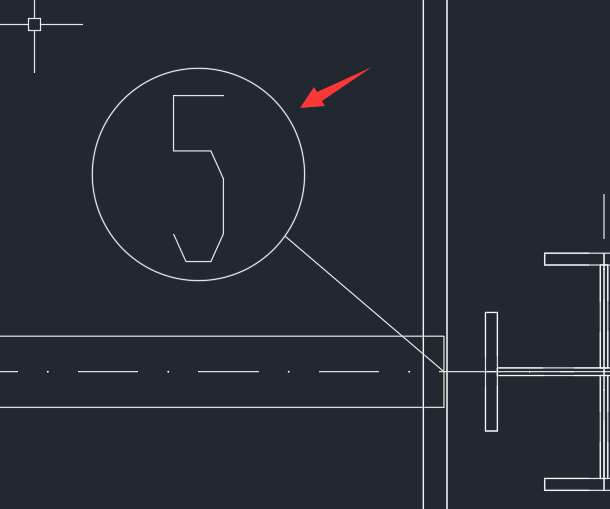

有控制节点的块随意更改大小...

有控制节点的块 随意更改大小

以绘制螺栓为例。首先要画一个螺栓的基本图形。

将螺栓创建为块参照，命名为“螺栓”。

进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。

利用“线性”标注拉伸的起点和终点。

在“块编写选项板”的“动作”一栏中点击“拉伸”。

此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。

分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。

框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在已经设置好了拉伸动作。

退出块编辑器，可以看到块参照“螺栓”已经变为一个动态块，点击箭头，螺栓即可随着鼠标被拉长或缩短。

怎样在cad中制作动态块

以绘制螺栓为例。首先要画一个螺栓的基本图形。
将螺栓创建为块参照，命名为“螺栓”。
进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。
利用“线性”标注拉伸的起点和终点。
在“块编写选项板”的“动作”一栏中点击“拉伸”。
此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。
分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。
框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在已经设置好了拉伸动作。
退出块编辑器，可以看到块参照“螺栓”已经变为一个动态块，点击箭头，螺栓即可随着鼠标被拉长或缩短。

如何制作CAD动态块

工具/原料

autocad2013软件
cad的基本操作
方法/步骤

正常启动autocad 2013软件，系统自动创建一个空白文件，执行“矩形”命令（rec）、直线命令（L）和圆弧命令（arc）,绘制出900mm宽的平面门对象。

执行“创建块”命令（B），将门对象创建为图块，创建图块的名称为“门”。

选择“工具|块编辑器”菜单，打开“编辑块定义”对话框，选择上一步所定义的门块对象，并单击确定按钮，将打开块编辑器窗口，同时在视图中打开门图块对象。

在“块编写选项板”中的“参数”选项中选择“线性”和“旋转”项，根据命令行提示，创建一个线性参数和旋转参数

在“块编写选项板”的“动作”选项中选择“缩放”项，然后根据命令行提示，选择创建的线型，系统提示“选择对象：”时，选择所有门对象，按空格键确定，从而形成了一个缩放图标，表示创建好了动态缩放。

用同样的方法，再给门对象创建一个动态旋转。

在“块编辑器”窗口左上方单击“保存块定义”按钮，然后退出块编辑器，这时选中创建的动态门图块将显示出几个特征点对象。

拖动图中左侧的三角形特征点，就可以随意对门对象进行缩放：关闭“正交”模式，选择图中的圆形特征点，就可以随意将门对象旋转一定的角度。至此，动态门创建完成，点击保存。

如何创建cad的拉伸动态块

如何创建cad的拉伸动态块，拉伸命令我不知道怎么选择。求解答！...

如何创建cad的拉伸动态块，拉伸命令我不知道怎么选择。求解答！

http://e.hiphotos.bdimg.com/album/w%3D1458%3Bq%3D90/sign=540a1617ae4bd11304cdb3366f979f7e/faf2b2119313b07e561fa26c0fd7912397dd8c30.jpg
需要这样？

满意请，谢谢

CAD中如何制作动态块 不要帮助里面的 要能看懂就...

我的是CAD2010具体步骤是什么谢谢!!~~...

我的是CAD2010 具体步骤是什么 谢谢!!~~

动态块中的参数，动作，参数集中包含了太多的选择，无法一一列举了，这里举个简单的例子说明吧。例如我画一个螺栓，当然画的很简单，只做示意用，不用苛责。

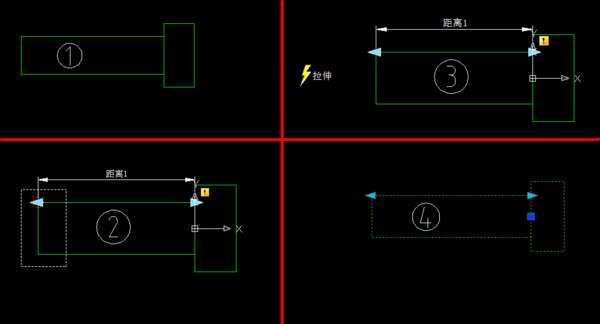

1. 画一个简易的螺栓。如图。

2. 进入块编辑器，在如图所示的位置，给螺纹长度上增加一个“线性参数”，这时候在直线的两个端点上，出现两个青色的箭头。

然后切换到动作，选拉伸动作，让你选择参数，你就选那个“线性参数”，就是刚才标上去的类似标注的东西了。然后让你选择与动作关联的参数点，参数点就是那个参数带的两个点了，现在想要螺栓长度在左侧可以改变，当然选左侧的那个点，其实移动过去就有红色圆圈提示的，只能选左点和右点，现在选左点。之后让你选拉伸框，直接按图2里面的白色矩形框选一下就可以了。之后是选择拉伸的对象，选上下两根水平直线和左边的竖直直线就可以。最后让你选移动位置，以为是按照线性参数来拉伸的，所以随便点一下就好了，放在外部或者内部没有关系，拉伸动作对这个不敏感。

3. 以上步骤都处理好之后，就是图3的样子了，这时候关闭块编辑器，要选保存修改。

4. 退出块编辑器之后，选择这个块，如图4，出现箭头，因为定义的拉伸时按左点动作的，所以你拖动左边的箭头会改变螺栓的长度，拖动右边的箭头就不会有变化。

归纳一下，动态块的关键在于，有参数，有动作，动作要与参数关联。关于拉伸动作对图形的效果，例如两条水平线是拉长了，而短竖线则是移动了，这个等同于拉伸命令（S），可自己研究。至于其他的参数和动作，以及参数集的使用，就不多说了，打字好累啊，还要作图，截图，悬赏5分。。。呃。。。神呐！

= CAD技术智囊团 =

如何制作CAD动态块(拉伸，旋转，阵列，可见性等)

如何制作CAD动态块(拉伸，旋转，阵列，可见性等),制作各种动态块...

如何制作CAD动态块(拉伸，旋转，阵列，可见性等),制作各种动态块

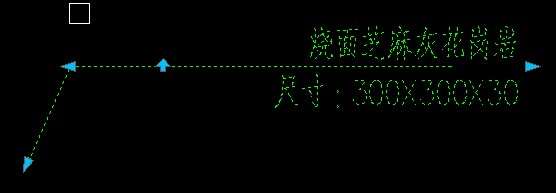

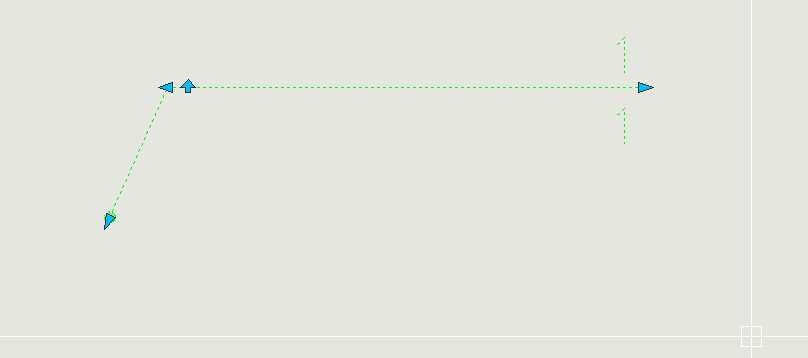

制作CAD动态块拉伸怎么变成了移动，谁知道 如图

有没有高手知道这个问题所在...

有没有高手知道这个问题所在



　　一、在块编辑器里，打开块编写选项板。参数中选择线性，添加好，确定要几个拉伸点。然后转到动作，选择拉伸，点刚才那个线性参数，选拉伸点，然后框出拉伸范围，类似stretch命令的框选动作，然后选择刚才拉伸范围中需要拉伸的对象。如果这个参数有两个拉伸点，就都给它个动作，不然会有个黄色的感叹号，如果只想加一个动作，刚开始线性参数的夹点数就设为1。

　　二、CAD的实用小技巧：
　　1、在标注时，使标注离图有一定的距离时，执行DIMEXO命令，再输入数字调整距离。
　　2、用break命令时，输入第二点时，可以输入@，这样可以在第一点打断。
　　3、AUTOCAD中，文件可以作为块插入其他文件中，但这会使文件过于庞大，可以用PURGE命令来清除它们。
　　4、在AUTOCAD中，修改ACAD.CNT文件，可以在帮助中加入自己的帮助链接。
