CAD等分线段快捷键？

有两种方法：
1、定数等分（DIVIDE），在命令栏中输入快捷键DIV回车后，选择圆对象空格，再输入要等分成多少段即可。此时无法显示出等分的效果，那是因为此时点的形式还是默认时的实心小圆点状。故只需将点的形式设置下就能显示出效果。（在命令栏中输入“DDPTYPE”空格，然后选择点的样式。为了能看出效果，请先改变点的样式；点菜单栏的格式----点的样式----在最下一行随意选择一种点一下-----点的大小改为20~50随意，---确定。让其显示出来）

2、定距等分（MEASURE），在命令栏中输入快捷键“ME”，选择圆对象空格，再输入线段长度值即可。至于显示效果设置同上。

CAD中的定数等分 和定距等分 快捷键命令分别是什么啊

定数等分的快捷键是 div 它的全名是divide，
定距等分的快捷键是me 它的全名是measure。

CAD中定距等分和定数等分有什么区别？

Cad中，定数等分是将某个线段按段数平均分段，快捷键是div。定距等分是将某个线段按距离分段，快捷键是me。下面具体介绍Cad中定数等分和定距等分的操作，具体步骤如下：

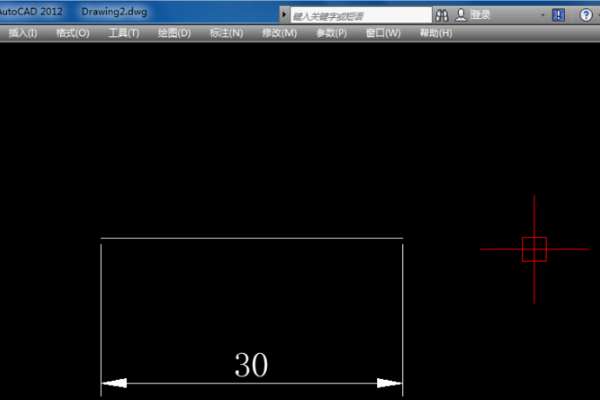

1、首先，我们打开Cad图纸，然后在图中画上一根长度为30的直线，如下图示例的线段。

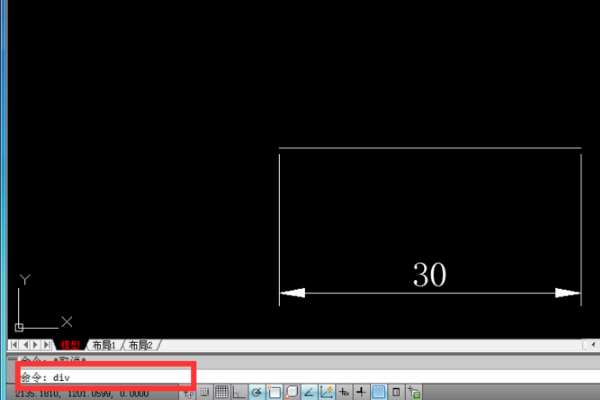

2、先定数等分。所谓定数等分，就是将一根直线按指定份数分割。命令为“DIV”，

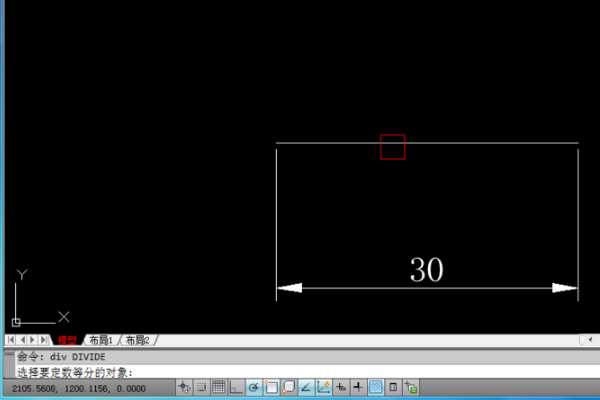

软件会提示：“选择要定数等分的对象”，选择这条直线，如下图示例中用红色小方框标示的那条线。

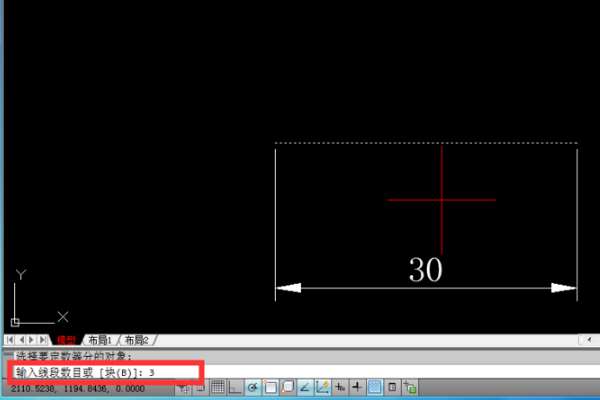

3、这时，会提示“输入线段数目”，要分成几段，就输入几，这里输入3。

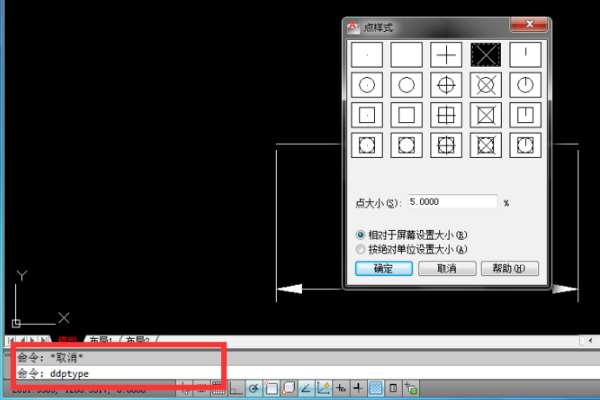

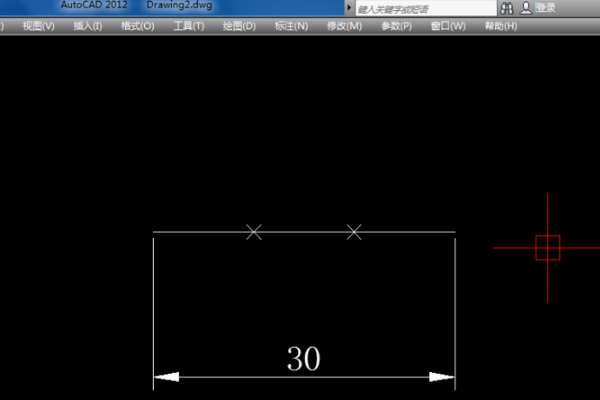

4、分割之后，可能会感觉没有变化。那是因为点样式设置的问题。命令“DDPTYPE”，

设置一个点样式。退出，即可发现分割点。

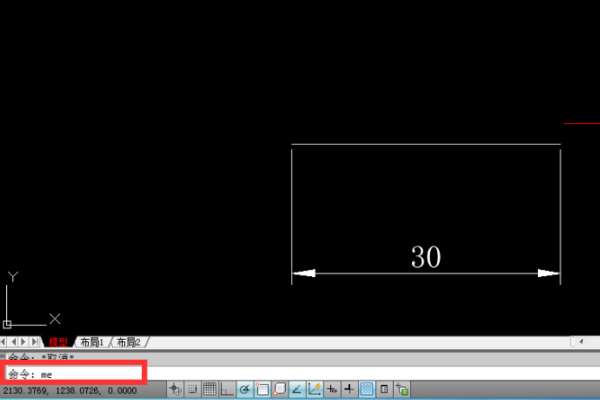

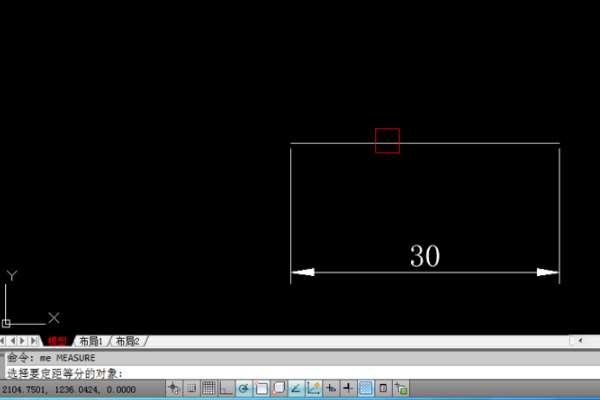

5、然后定距等分；所谓定距等分，就是指定距离来分割。命令为“ME”，

然后选择对象：选择那条直线，如下图示例中红色方框标示的那条线。

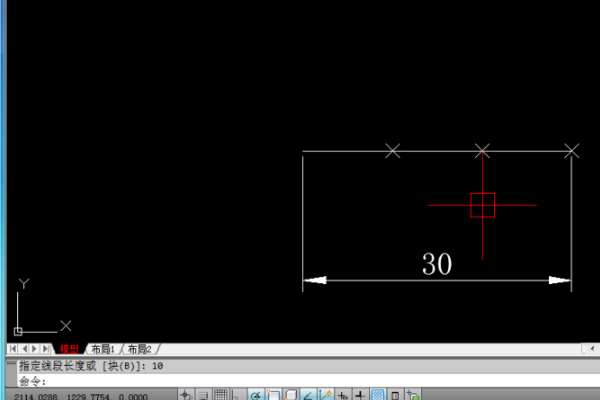

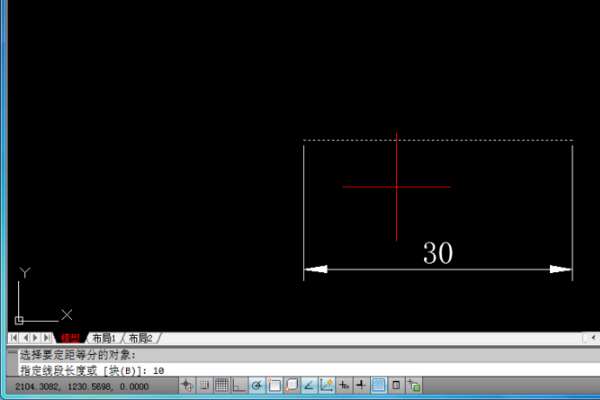

6、软件提示“指定线段长度”，要按多长来分割，就输入多少。这里输入10。

然后我们回车后就会发现已经定距等分了。

有哪位大侠知道CAD中的定数等分快捷键是什么？

定数等分快捷键是DIV
定量等分命令是:ME
定距等分命令是：measure

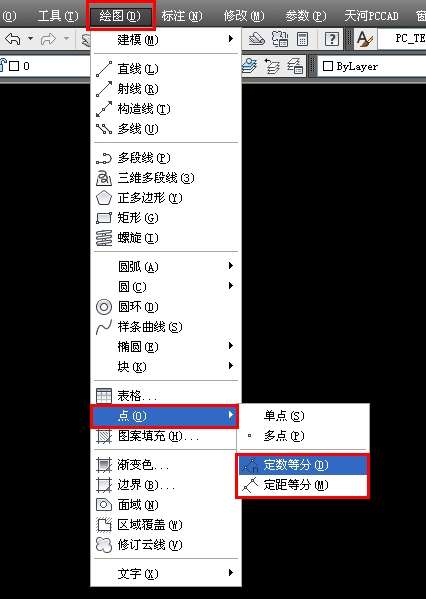

也可以用鼠标点：绘图/点/定数等分或 定距等分

cad等分快捷键？？

CAD中等分的快捷键是“DIV”，操作的方法如下：

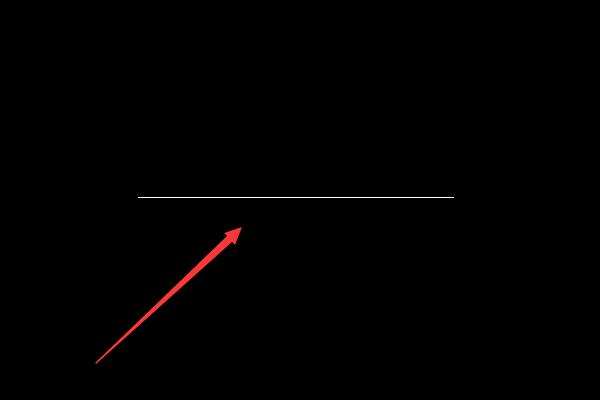

1、打开一个CAD文档，然后用画图工具画一条直线，如下：

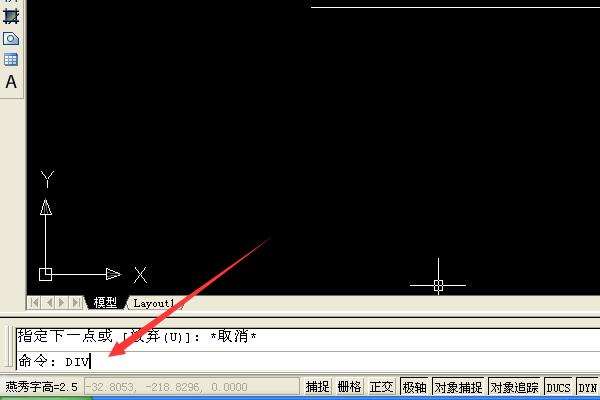

2、然后在下面的命令栏中输入“DIV”，按回车键确认：

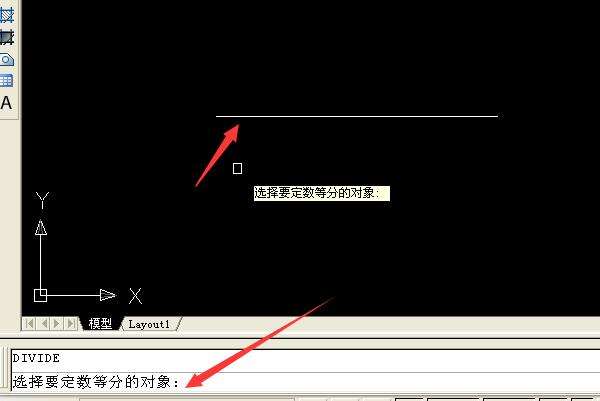

3、这时候会提示选择需要等分的对象，用鼠标选中刚刚画的直线：

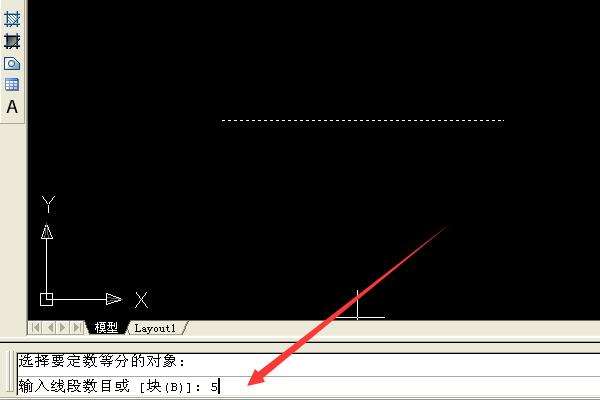

4、然后会提示输入线段数，这里输入5，按回车确认即可，这样就可以将该直线等分为5段了：

CAD定数等分与定距等分的区别

定数等分为线段长度按段数平均分段，快捷键为div
定距等分为线段长度按长度分段，快捷键为me

cad定数等分怎么用

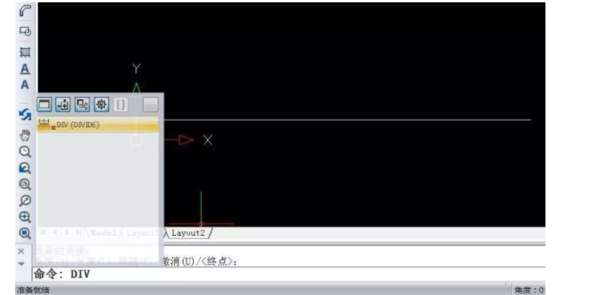

步骤一：首先我们先在浏览器里搜索下载xunjieCAD编辑器软件安装到电脑端。打开运行软件，我们先在CAD窗口中绘制一条长度为50的直线。在软件界面底部的CAD命令框里输入命令“div”，按“enter”键。

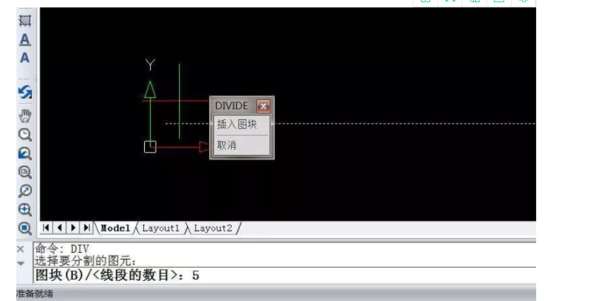

步骤二：然后移动光标选中这条直线，底部CAD命令框会出现“图块（B）/<线段的数目>：”命令字样。我们输入数字5，按“enter”键，即把线段分成5段，确定后完成。

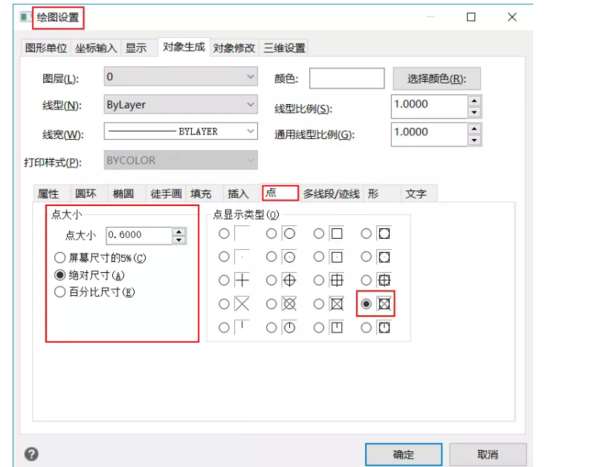

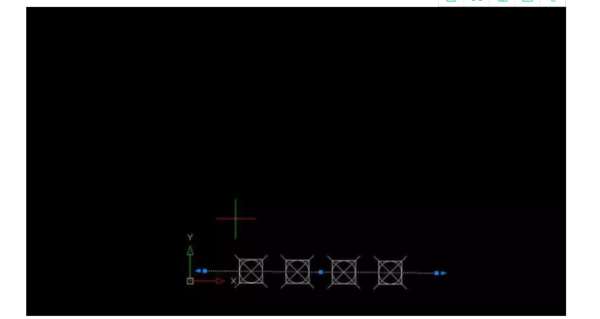

步骤三：在“绘图设置”弹窗中，我们选择“点”的面板，可以操作设置点的大小和喜欢的点样式。之后你会发现操作定数等分的这条直线的4个等分点明显的显示出来了。

注意：此时可能会出现肉眼无法看清等分点的问题。实际上在操作中软件已经给线段添加了4个等分点，只是点的形式默认为小圆点而被线条挡住，我们看不见。

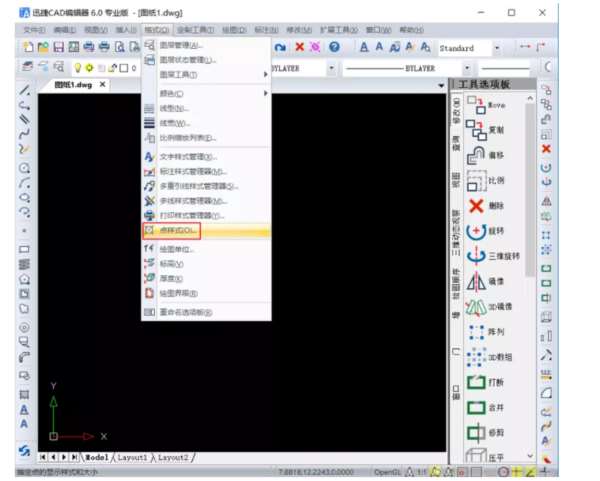

步骤五：为了让定数等分的等分点更明显地显示出来，我们可以选择软件顶部的命令“格式-打印样式”，会跳转出“绘图设置”弹窗。

CAD定数等分，把直线分3段，中间的2个点怎么捕捉不...

还要设置什么的吗？CAD2007版本...

还要设置什么的吗？CAD2007版本

1、在CAD设置对象捕捉时许多特定点捕捉，但是没有三等分这种点
2、因为CAD光标捕捉中一次只能捕捉一个点，所以它能捕捉圆心、交点、垂直点、中点等，但是没法直接捕捉三等分的两个点
解决办法：添加lisp自己做的小程序插入CAD中使用

CAD制图时如何操作定数等分呢？

命令：DIVIDE
执行命令，选择要等分的对象，输入需要等分的数量

请问cad中的等分和等距怎么弄

CAD等分,分为定数等分和定距等分,
定数等分,DIV, 就是把对象平均分为N份,
定距等分ME,就是把对象按指定的距离进行等分, 分完后,会剩下一段小于指定距离的余数.

更多扩展补充

扩展

我想说怎么用

补充

谢谢扩展,
比如说一段圆弧,想把它平均分为5份, 输入DIV,回车,系统提示指定要定数等分的对象,就点选此弧,回车,系统又提示输入分成几份,输入5,回车,这段弧就被平均分为5份了.
也许你做好后,好像没有什么变化,其实弧上已经出现了3个等分点,只是你可能看不出,这时,就要用格式,  点样式,然后换个样式,并设置点的大小,确定后,就可以看出它来了.
又如,一段长200的圆弧,想按每段30长的距离来等分,那就输入ME, 按上面说的方法点要等分的对象,然后再输入30,回车,这段圆弧上就会出现等分点,有6段30长的圆弧段,最后一段为20,也就是30X6+20=200    明白了吧.

扩展

哦哦明白了 谢谢

补充

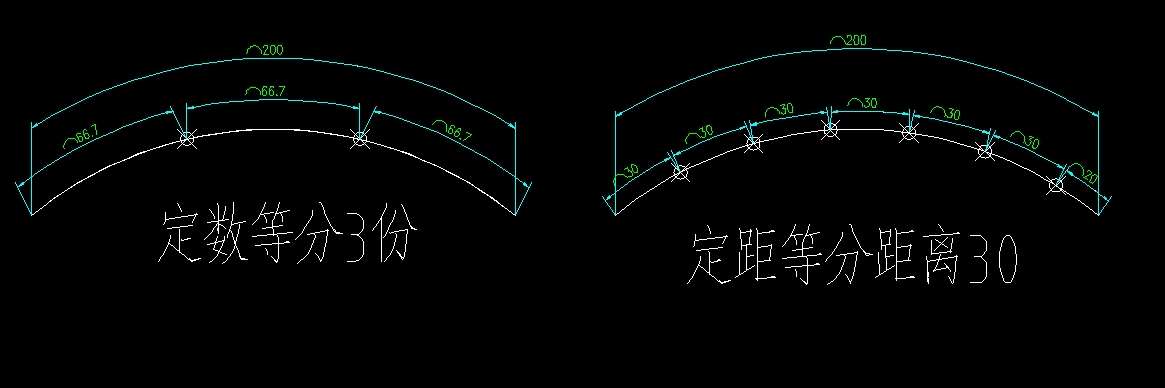

如上所说的示意图:

扩展

好深奥 我看不懂 我才是初学者

补充

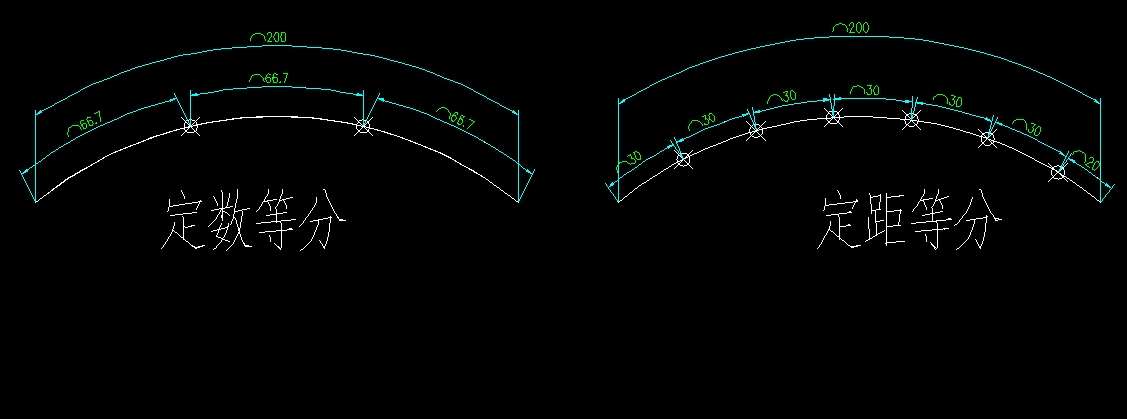

看不懂?   不会吧,左图就是把200弧长的圆弧段定数等分为3份,每段平均弧长66.7,

右图是以每段30的距离,来定距等分那个200弧长的弧,结果得到6个30的弧长和一个20弧长的余数.

自己操作一下,就可以很快弄明白了,

扩展

哦哦 看懂了

补充

如果你不习惯或不喜欢用快捷键,那它的工具按钮在这儿呢,
