曲谱自学网今天精心准备的是《cad如何快速标注》，下面是详解！

CAD怎样迅速标注多个尺寸？

利用快速标准命令可以在CAD软件中迅速标注多个尺寸，具体操作请参照以下步骤。

1、在电脑上打开CAD软件，然后绘制一个图形。

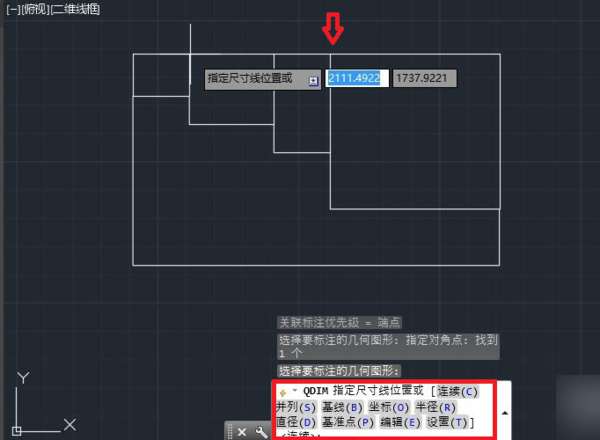

2、然后输入QDIM命令，按回车键。框选要标注的图形，选定完对象后向要标注的一侧拖动光标。

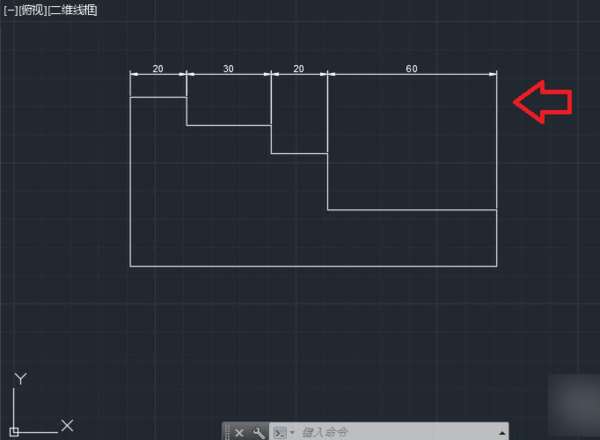

3、然后将尺寸拖动到指定位置后单击，即可同时完成这些尺寸的标注。

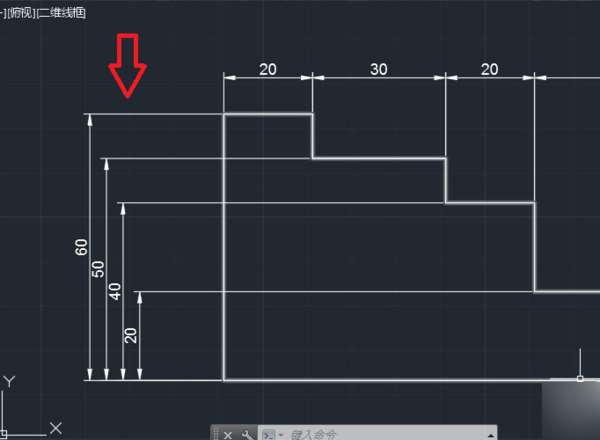

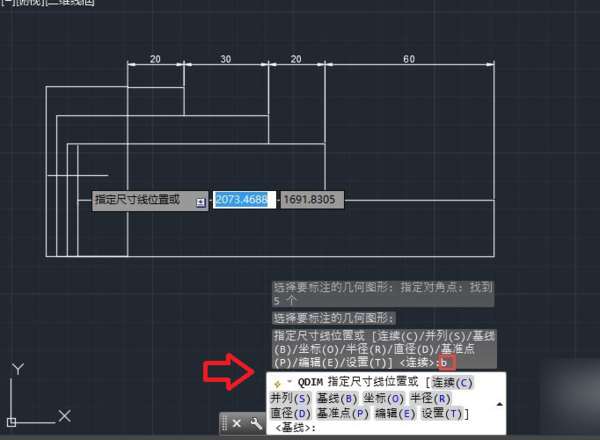

4、按回车键，重复执行快速标注命令，再次框选这些图形，向左或右侧拖动，观察命令行显示的选项，输入B，回车，将标注变成基线形式。

5、单击确定标注位置，就可以得到快速多个基线进行标注。完成以上设置后，即可在CAD中迅速标注多个尺寸。

cad如何快速修改标注文字

常用三种方式：
1.选中需要更改的文字，右键—特性；
2.选中需要更改的文字，ed，空格；
3.选中需要更改的文字，x ，空格，打散标注后修改标注文字

cad如何快速去掉标注

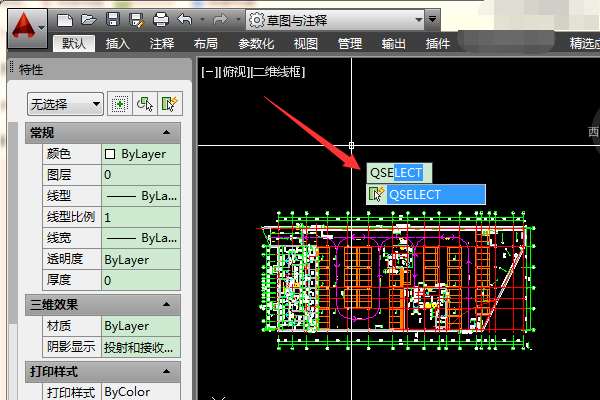

1、打开cad，执行快捷命令qse（QSELECT）并空格确定打开快速选择窗口‘

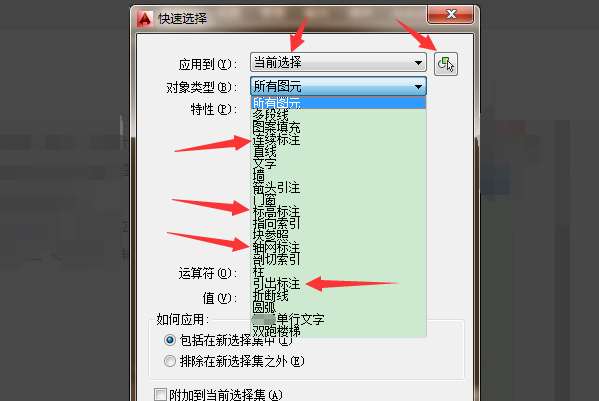

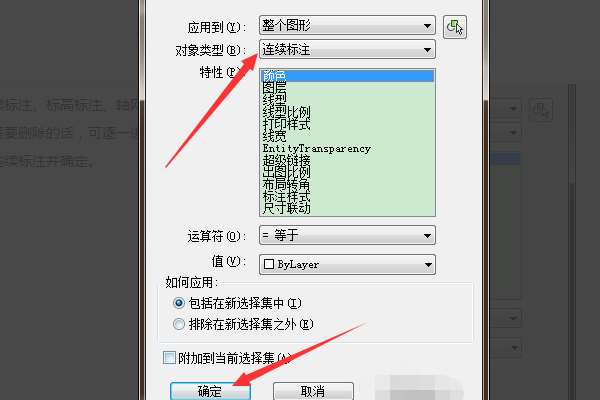

2、应用到默认选择整个图形，如果针对某个图框内的内容删除标注可点击整个图形右侧按钮开始圈选快速选择区域；默认对象类型所有图元，点击下拉三角，其中包含连续标注、标高标注、轴网标注和引出标注；

3、其中包含的连续标注、标高标注、轴网标注和引出标注都需要删除的话，可逐一进行操作，首先选择连续标注并确定；

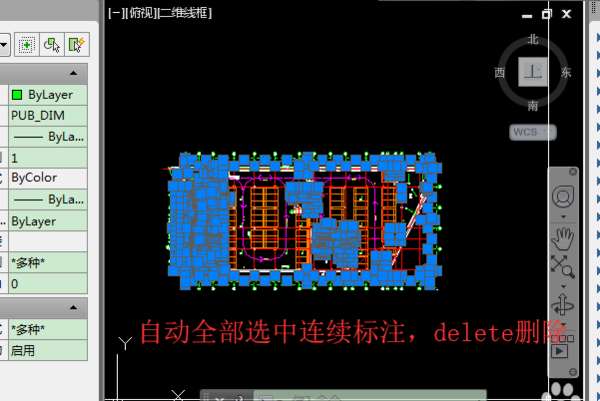

4、自动全部选中连续标注，按下delete键删除即可。

CAD 2010 快速标注尺寸的 快捷键是什么？ 一定要是...

CAD2010快速标注的快捷键。。一定要是快捷键！谢谢！！...

CAD 2010 快速标注的快捷键。。

一定要是快捷键！ 谢谢！！

CAD快速标注尺寸快捷键qdim（同一方向）

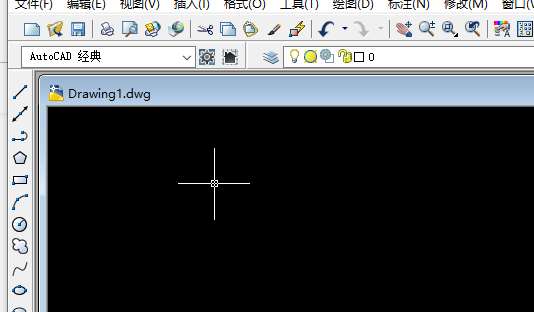

1、电脑打开CAD软件。

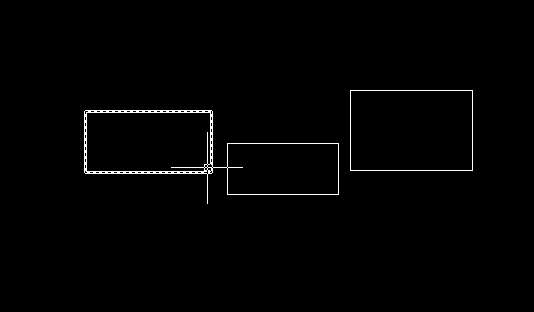

2、打开CAD之后，先画几个矩形。

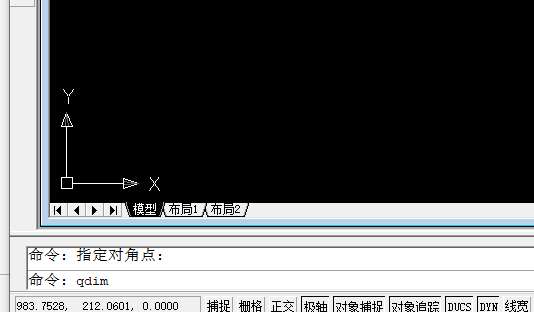

3、画好矩形之后，输入qdim命令，按空格键确定命令。

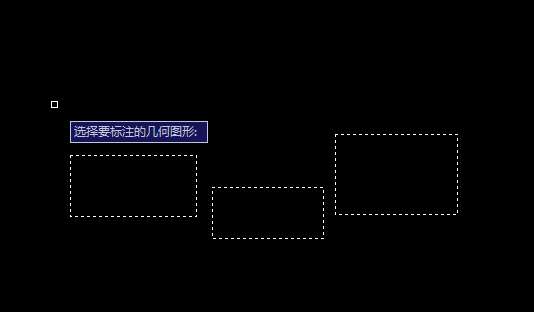

4、确定命令之后，全选要标注的图形，按空格键确定。

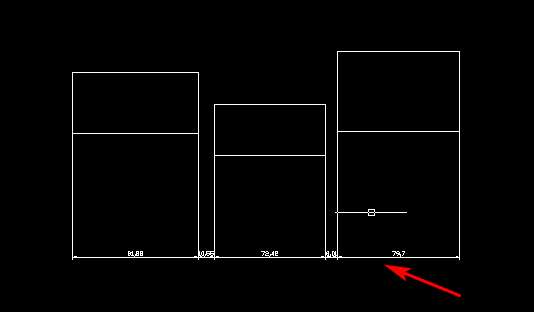

5、选图形之后，用鼠标把同一方向的标注一起拖出来就可以了。

CAD 平面图中怎样快速标注尺寸（除dco）

以CAD2007操作为例：

1、首先打开CAD文件，输入QDIM命令，按回车键。框选标注的图形，要标注的一侧拖动光标。

2、然后将尺寸拖动到位置后单击，如图所示，完成尺寸的标注。

3、最后，按回车键重复执行快速标注命令，再次框选这些图形，输入B命令回车，将标注变成基线形式，这样操作就可以完成操作解决问题了。

CAD如何连续标注尺寸呢

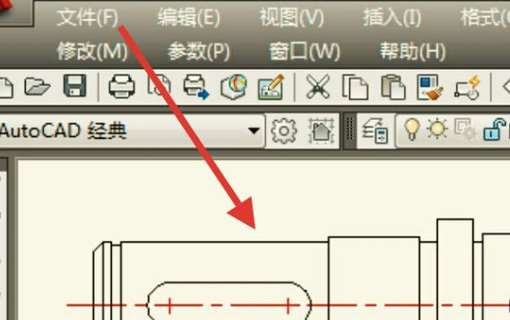

1、在做标记的基础上，用计算机辅助设计以文件的形式打开所需的标记图形就足够了。

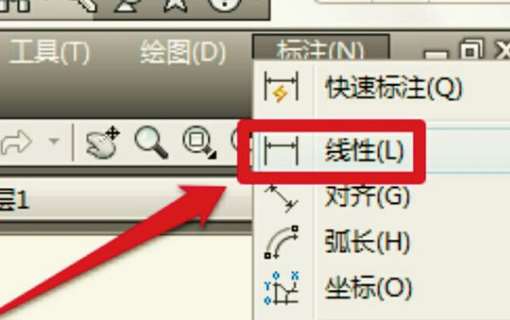

2、单击计算机辅助设计菜单栏中的标签按钮，将弹出许多选项。选择要标记的快速标签下方的线性标签。

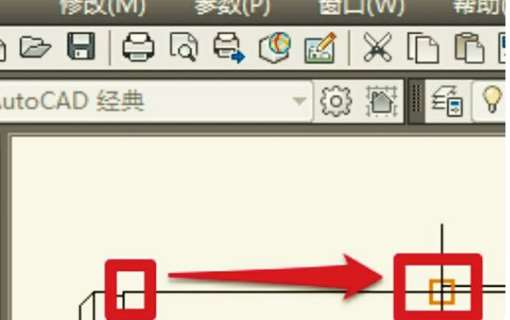

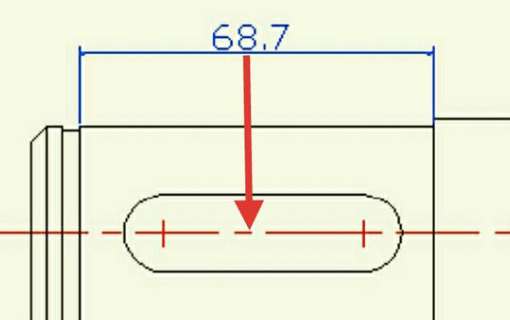

3、如果使用线性标注，则必须选择标注的第一点和第二点。

4、这样，在确定标记的第一和第二点之后，可以拉出标记线。

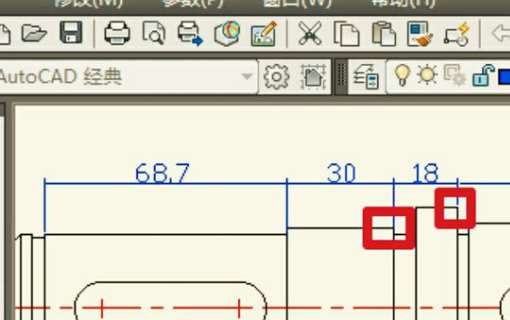

5、在此步骤中，按快捷键DCO在键盘上连续标记。此时，将自动选择先前标记的第二个点进行连续标记，因此单击需要依次标记的其他点进行连续标记。

如何一次性删掉cad图中所有标注

1、打开cad，执行快速命令qse(QSELECT)，并确认打开带空格的快速选择窗口。

2、应用于整个图形的默认选择。如果删除了某个绘图框架内内容的注释，请单击整个绘图右侧的按钮，开始快速选择区域的圆形选择；默认情况下，单击对象类型的所有图元的下拉三角形，包括连续尺寸、立面尺寸、网格尺寸和引出尺寸。

3、如果需要删除其中包含的连续标签、立面标签、网格标签和输出标签，可以逐一操作。首先，选择连续标签并确认它们。

4、自动选择所有连续标签，然后按delete键删除它们。

CAD中如何批量标注所有线段的长度

如题...

如题

工具\材料

电脑  cad软件

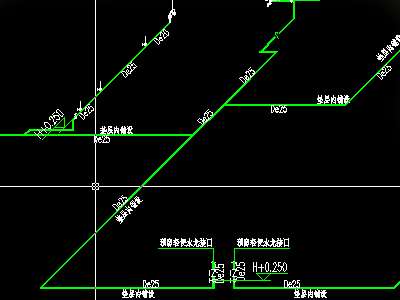

1、首先在电脑上下载并打开cad软件，接着打开需要统计线段的cad图纸。

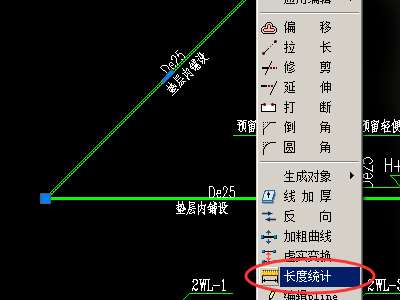

2、接着选择一个需要统计的线段然后点击鼠标右键，如下图所示，点击“统计长度”选项。

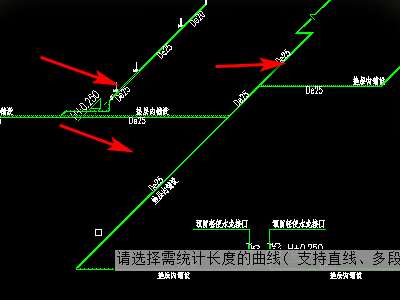

3、接着继续点击需要统计的线段，选择完成后点击右键。

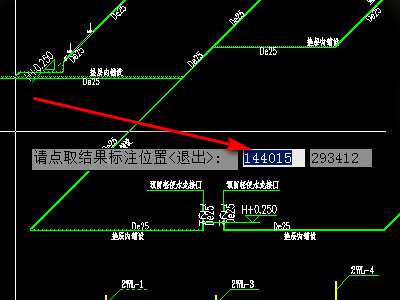

4、然后移动鼠标到需要标注的位置点击输出统计的长度，如下图所示。

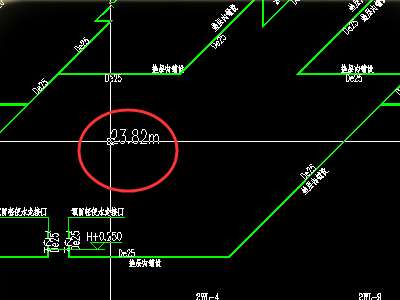

5、统计后的长度，如下图所示，最后保存即可。

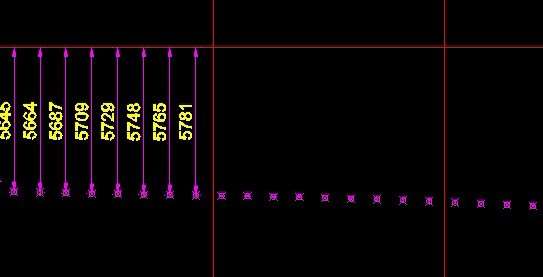

cad 中如何快速标注多个点到同一条直线的距离

除了一个点一个点标注外有没有什么方法能快速实现...

除了一个点一个点标注外有没有什么方法能快速实现

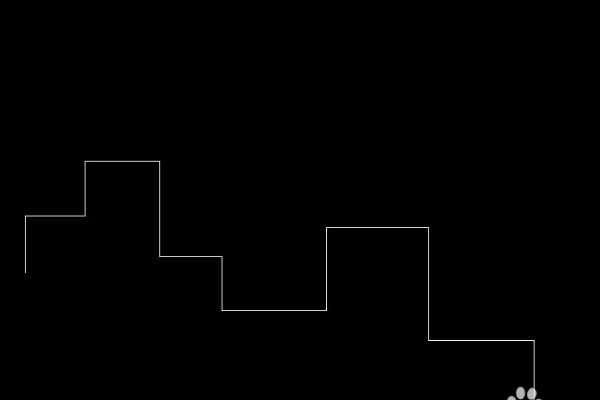

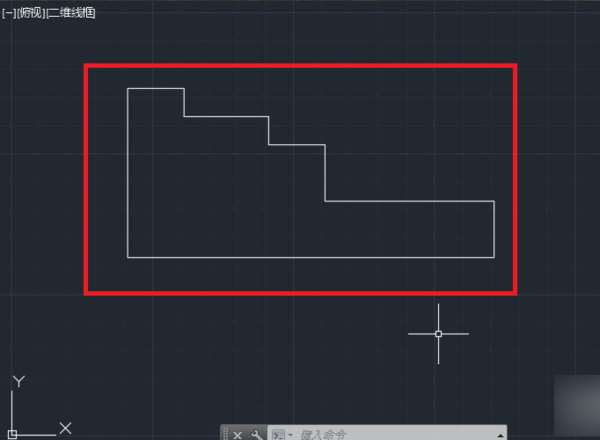

1、打开CAD软件，先绘制一个图形，最好是图一个方向上可以标注很多尺寸的图形。

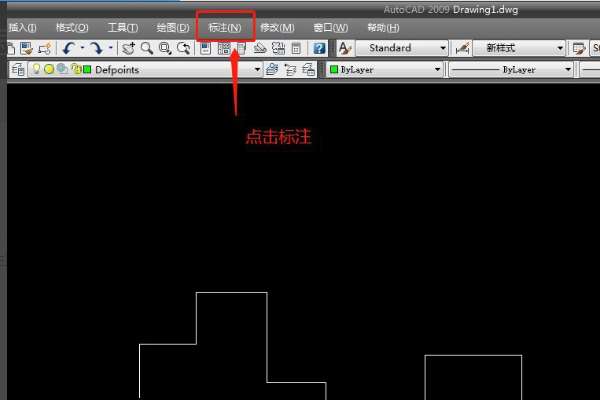

2、然后在菜单栏上找到标注，点击标注。

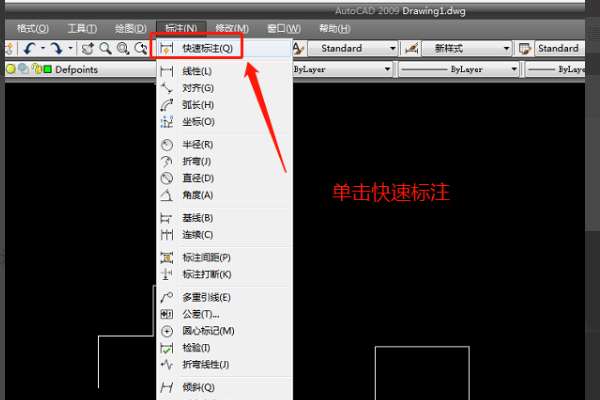

3、展开的菜单中选择第一个快速标注，单击进入。

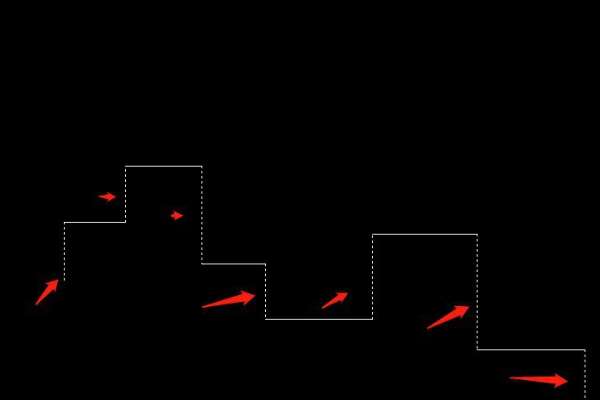

4、依次选择图纸中的这些线段。

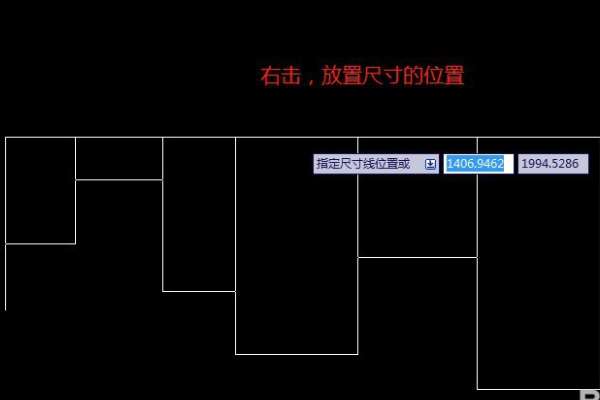

5、选择完毕后右击，表示选择完毕，拖动尺寸位置，左击确定尺寸放置位置。

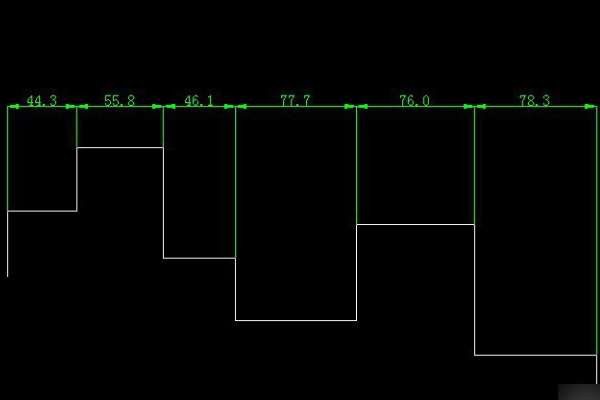

6、可以看到这一步操作就标注了这么多距离尺寸。

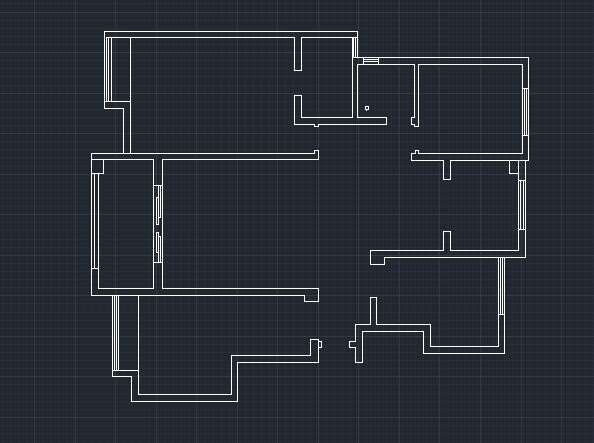

auto CAD2014怎么快速标注户型图

自己测量画的户型图，想把尺寸给快速标注出来，结果怎么都行，线性标注出来不显示尺寸数字...

自己测量画的户型图，想把尺寸给快速标注出来，结果怎么都行，线性标注出来不显示尺寸数字

想要快速标注，使用快捷键。
DLI ----- *DIMLINEAR（直线标注）
DAL,--- *DIMALIGNED（对齐标注）
DRA --- *DIMRADIUS（半径标注）
DDI ---- *DIMDIAMETER（直径标注）
DAN ---- *DIMANGULAR（角度标注）
DCE ---- *DIMCENTER（中心标注）
DOR---- *DIMORDINATE（点标注）
TOL ---- *TOLERANCE（标注形位公差）
LE ---- *QLEADER（快速引出标注）
DBA ---- *DIMBASELINE（基线标注）
DCO ------ *DIMCONTINUE（连续标注）
D ------ *DIMSTYLE（标注样式）
DED --------*DIMEDIT（编辑标注）
DOV------ *DIMOVERRIDE(替换标注系统变量)
或者在CAD经典下，鼠标右键上面的菜单，调出标注。试试看。
