cad粗糙度怎么标注

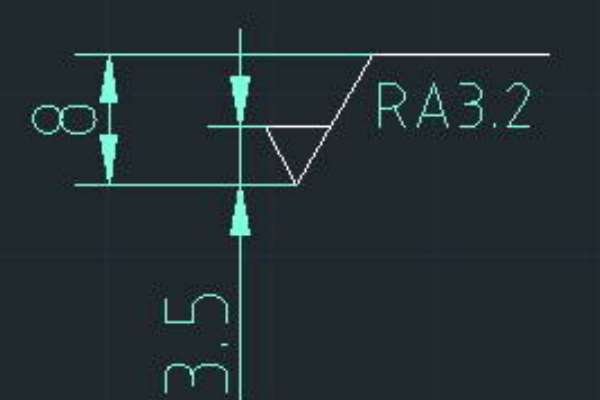

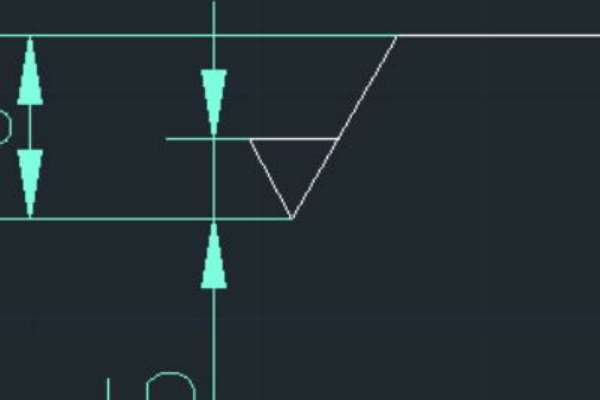

1、在CAD上面画出粗糙度符号，尺寸，小三角位等边三角形。

2、在命令栏中输入命令“alt”，然后会弹出属性定义对话框。

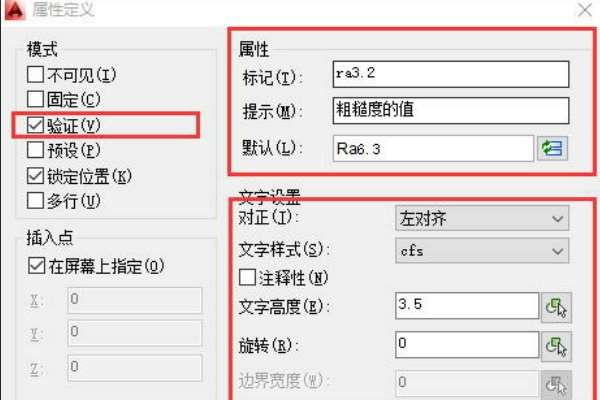

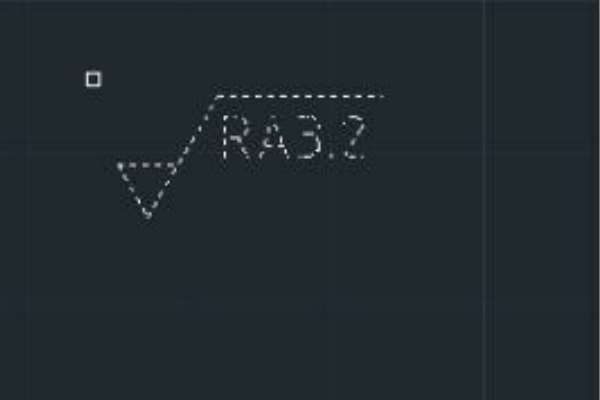

3、在属性定义界面中找到模式下面的验证然后勾选验证。在属性栏里面修改标记为：ra3.2，提示为：粗糙度的值，默认为：Ra6.3。在文字设置栏，将文字样式改为：cfs，文字高度改为：3.5。点击确定，然后鼠标会出现“RA3.2”，并把它放置在步骤一所画图案的合适位置。

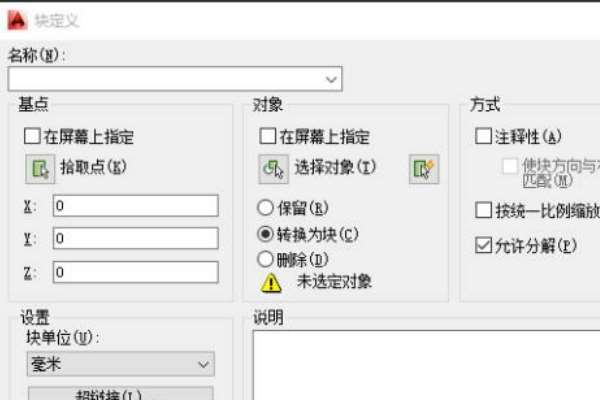

4、在命令栏输入“b”，然后会弹出块定义对话框，在名称里面输入“粗糙度”，鼠标点击“拾取点”，选中粗糙度符号最下面的点，点击“对象”，选中整个粗糙度，回车，点击确定。

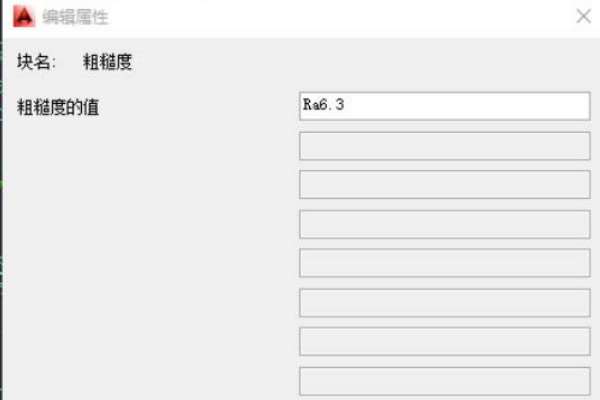

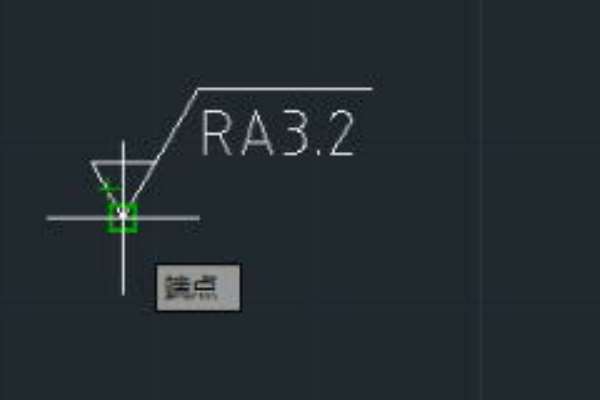

5、在命令栏输入“i”，然后把那粗糙度放在要标记的位置后，弹出如图对话框，如果粗糙度是6.3，直接确定即可，如果不是的话修改好数值再确定。

CAD中表面粗糙度怎么标注

CAD中表面粗糙度怎么标注？怎么新建一个模块？...

CAD中表面粗糙度怎么标注？怎么新建一个模块？

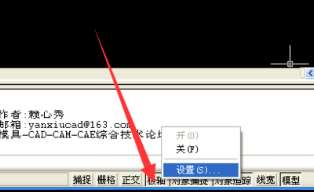

1.首先我们需要设置极轴追踪以便绘制标准的图形符号——点击极轴——设置。

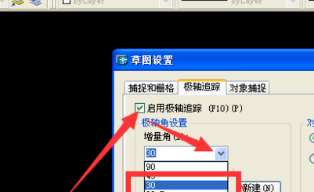

2.按图示设置30度角——确定。

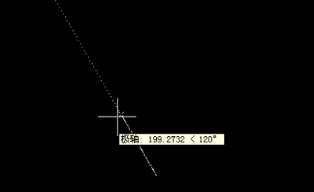

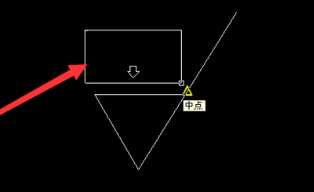

3.绘制第一条边，注意追踪好角度，长度不限。

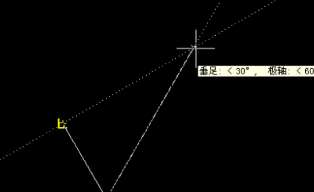

4.按图示追踪样例绘制另外一边。

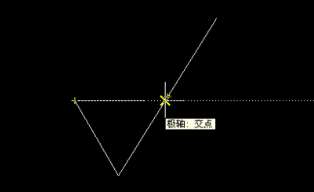

5.绘制最后一边。

6.添加文字

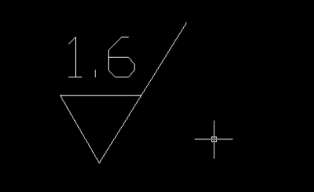

7.效果如图示，可以用sc命令缩小放大到需要的大小，不同粗糙度改变数值即可。

cad表面粗糙度怎么标注

如图所示，参考一下。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"什么是粗糙度？

还不是和制图一样的啊！
1.先用直线命令（L）画出粗糙度的外形，
2.然后在用创建文字命令（DT）输入一个常用的粗糙度值，
3.启用创建块命令（B）把上面这个粗糙度做成一个块，
4.在需要的时候可以直接启用插入块命令（i），若是粗糙度数值大小和图纸不一样，启用分解命令(X)把这个块分解，然后在数值上双击输入所需要的数值！

扩展

怎么创建块命令啊？

补充

就是block命令，快捷键B，你进去之后取个块名，然后确定就好了，之后插入块就行。

CAD2010的表面粗糙度怎么标啊？教程

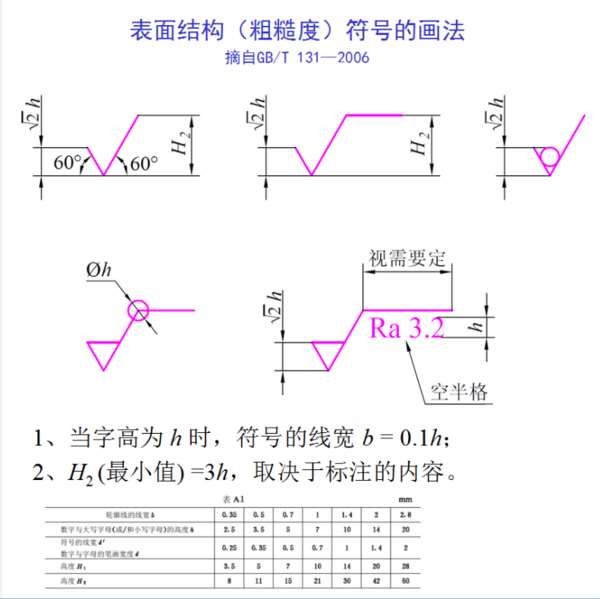

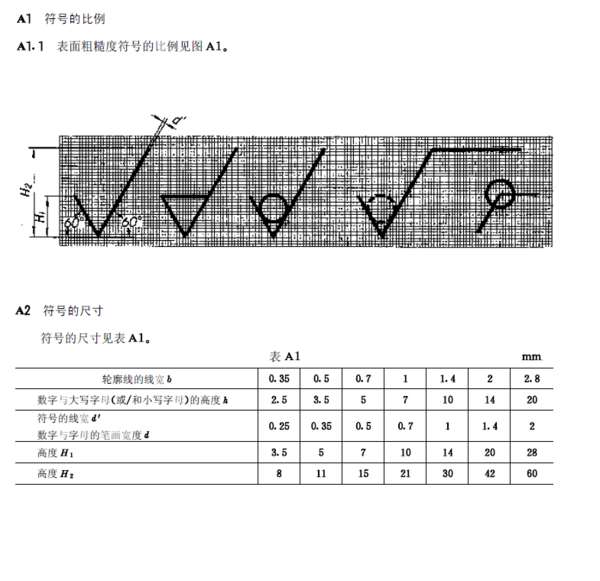

有的，在“GBT 131-1993机械制图 表面粗糙度符号、代号及其注法”中有严格的要求的，详见附图。

CAD标注粗糙度的块有尺寸要求吗？

要自己先画出来粗糙度，粗糙度值用（块-属性）定义，然后创建块，插入块的时候就可以自己输入粗糙度值了。

用直线命令绘制（快捷键L）

1.首先我们需要设置极轴追踪以便绘制标准的图形符号——点击极轴——设置。

2.按图示设置30度角——确定。

3.绘制第一条边，注意追踪好角度，长度不限。

4.按图示追踪样例绘制另外一边。

5.绘制最后一边。

6.添加文字

7.效果如图示，可以用sc命令缩小放大到需要的大小，不同粗糙度改变数值即可。

CAD标注表面粗糙度的指引线用什么命令绘制

我说的是2010版本的，过去的版本的不需要，就是那个三角形带一杠的，如何标注出来...

我说的是2010版本的，过去 的版本的不需要，就是那个三角形带一杠的，如何标注出来

这个需要做成块,除了三角形一杠外,还有数字,这个数字是不固定的,有些时候如6.3,有的时候是12.5等等.就这要做成可编辑数字的永久块.关于如何做这个"块",一两句话说不明白的,找一些相关视频看看,或找书本上学习一下.
在纯CAD上,是没有现成的粗糙度符号可用.如不做块,那只有画一个,复制,粘贴,并用多行文字写出数字,是相当麻烦的,用的不多时,可以这么对付,
如经常要用,必须装一个机械制图的软件,比如浩辰,比如天河,那就什么都有了.

扩展

我说的是2010版本的，不是老的2004的

补充

CAD可能有机械版,这没有用过.如果是一般的AUTODSK  CAD上面没有现成的粗糙度符号可用.必须自制或装其它机械类插件,

2010没有,最新的2014也没有.

CAD怎么标注粗糙度

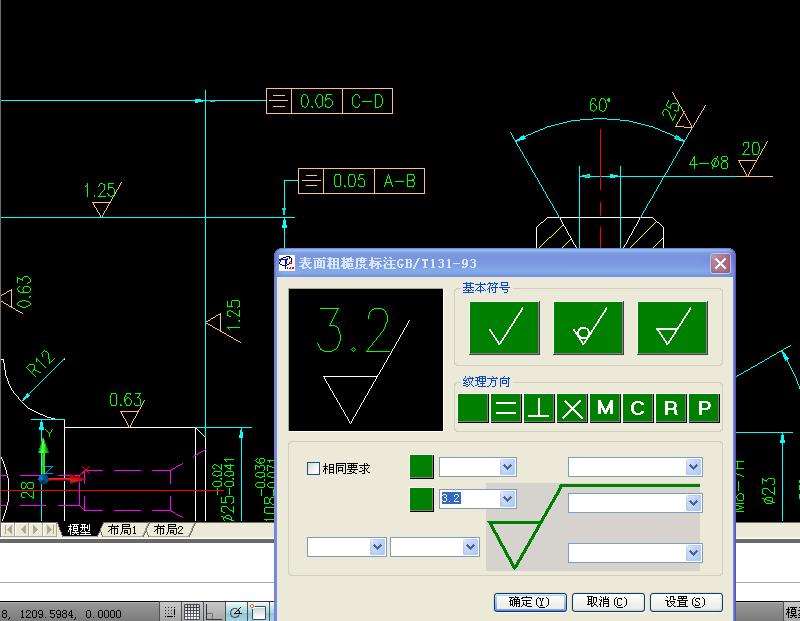

用机械制图插件，比如天河，燕秀，中望，浩辰。就可以直接调用粗糙度符号标注。
如果是纯CAD,那就要画出来。如果经常要使用它，就要把画好的粗糙度符号创建成可编辑的块。用的时候’插入块“，修改如3.2，6.3等数字标注。关于如何创建粗糙度块符号的问题。请找有关视频看看。 这里一下子是说不明白的。

在CAD中怎么标注粗糙度

找来的资料看看满不满意？

表面粗糙度(surface roughness)
在机械零件切削的过程中,刀具或砂轮遗留的刀痕,切屑分离时的塑性变形和机床振动等因素,会使零件的表面形成微小的峰谷.这些微小峰谷的高低程度和间距状况就叫做表面粗糙度,也称为微观不平度,它是一种微观几何形状误差.
轮廓的支承长度率Rmr(c) —— material ratio of the profile
Rmr(c)
轮廓的支承长度率Rmr(c)是指在给定水平
位置c上轮廓的实体材料长度Ml(c)与评定长度
的比率.
评定参数的选用
幅度参数Ra,Rz是基本参数.
RSm ,Rmr(c) 是辅助参数
有粗糙度要求的表面必须选择一个幅度参数.
0.025~6.3μ推荐选用Ra,其余选用Rz
不能单独选用,只能作为幅度参数的附加参数,表面有特殊功能要求时选用.
4.3.2 参数值的选用
类比法.考虑因素:
同一个零件上,工作表面比非工作表面的 Ra
或Rz值小.
摩擦表面比非摩擦表面,滚动摩擦表面比滑
动摩擦表面的Ra或Rz值小.
运动速度高,单位面积压力大,受交变载荷
作用的零件表面,以及最易产生应力集中的
沟槽,圆角部位应选用较小的粗糙度数值.
要求配合稳定,可靠时,粗糙度参数值应小
些.如,小间隙配合表面,受重载作用的过
盈配合表面,都应选用较小的粗糙度数值.
协调好表面粗糙度参数值与尺寸及形位公
差的关系.通常,尺寸,形位公差值小,
表面粗糙度Ra或Rz值也要小;尺寸公差等
级相同时,轴比孔的粗糙度数值要小.
防腐蚀性,密封性要求高,或外形要求美
观的表面应选用较小的粗糙度数值.
凡有关标准已对表面粗糙度作出规定的标
准件或常用典型零件(例如,与滚动轴承
配合的轴颈和基座孔,与键配合的轴槽,
轮毂槽的工作面等),应按相应的标准确
定其表面粗糙度参数值
