曲谱自学网今天精心准备的是《线电压和相电压的区别》，下面是详解！

什么是线电压和相电压

1、线电压（Line Voltage）是多相供电系统两线之间，以三相为例，中A、B、C三相引出线相互之间的电压，又称线电压。星型连接的线电压的大小为相电压的根号3倍。三角形电源的相电压等于线电压。

2、三根火线中任意相线与零线之间的电压叫相电压Ua，Ub，Uc，我国的低压供电系统中，三根相线各自与中性线之间的电压为220伏。

三根相线彼此之间的电压，称为线电压。在对称的三相系统中，线电压的大小是相电压的1.73倍。在我国的低压供电系统中，线电压为380伏。

扩展资料：

一、线电压计算法则

三相电源的线电压与相电压间的关系是(以电源侧为例)：

①对三角形接线，线电压就等于相电压。

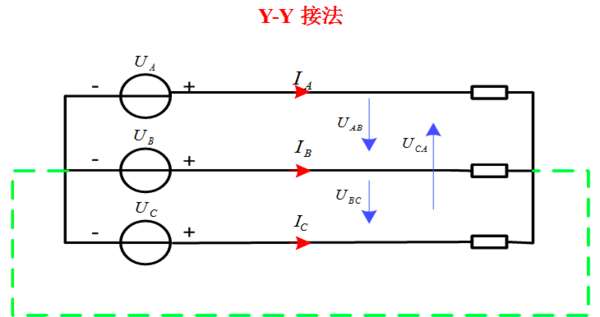

②对星形接线，则线电压与相电压之间的关系为UAB=UAN-UBN、UBC=UBN-UCN和UCA=UCN-UAN。

若三相电源的相电压为正序（负序）对称组，则三相线电压也为正序（负序）对称组。这对三角形电源（或三角形负载）是不言而喻的。对星形电源（或星形负载），以正序对称组为例，有：

UAB=UAN-UBN= √3UAN

UBC=UBN-UCN= √3UBN

UCA=UCN-UAN=√3 UCN

二、线电压和相电压的区别

对于相电压，一般会理解成相于相之间的电压也就是380v，而线电压理解成了220V。

相电压是指相线即火线和零线之间的电压，而线电压为线路上任意两火线的电压，也就是说相电压应该是220V，而线电压才是380V。

从发电厂出来的都是三根火线（线电压）。在用变压器升压输送出去，用到的点是用降压变压器降压到400V（依旧是三根火线线电压）。

零线是从降压变压器的绕组的三组线圈的接点里引出来的，变压器是星型的，这里的四根线齐了。

在通过配电柜分别接到用户（负载）。三根火线一般命名为A、B、C，零线为N。用380V的线电压是接A、B、C。我们家庭是用220V 相电压。400与380不等。是的，那里的20V电压消耗在线路等其他设备里。

参考资料来源：百度百科－线电压

参考资料来源：百度百科－相电压

相电压与线电压有什么区别

线电压和相电压的区别：
对于相电压，一般会理解成相于相之间的电压也就是380v，而线电压理解成了220V。
相电压是指相线即火线和零线之间的电压，而线电压为线路上任意两火线的电压，也就是说相电压应该是220V，而线电压才是380V。
从发电厂出来的都是三根火线(线电压)。在用变压器升压输送出去，用到的点是用降压变压器降压到400V(依旧是三根火线线电压)。
零线是从降压变压器的绕组的三组线圈的接点里引出来的，变压器是星型的，这里的四根线齐了。
在通过陪电柜分别接到用户(负载)。三根火线一般命名为A、B、C，零线为N。用380V的线电压是接A、B、C。家庭是用AN、BN、CN。既220V 相电压。
所谓线电压指的是线与线之间电压380V，相电压是线与零之间的电压220V。
相电压：火线与零线之间的电压。我国相电压为220伏，50赫兹。
线电压：火线与火线之间的电压。我国线电压为380伏，50赫兹。
相电压，三相输电线（火线）与中性线间的电压叫相电压。如：日常用电系统中的三相四线制中电压为380/220V，即线电压为380V，相电压为220V。
线电压，三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。

相电压和线电压区别

这俩个是什么啊，有什么区别啊？我是新手不懂啊另外好像还有y型接法和三角接法也有不同的，在哪可以看到推论过程呢？还有这种情况的电功率公式...

这俩个是什么啊，有什么区别啊？我是新手不懂啊
另外好像还有y型接法和三角接法也有不同的，在哪可以看到推论过程呢？还有这种情况的电功率公式

电力系统中常用的A，B,C三相
相电压就是单项电压，即单项对地电压，民用一般是220V
线电压就是常说的相间电压，即每2相之间的电压，动力电一般是380V
在y型接法的变压器中线电压等于相电压的根号3倍，相电流等于线电流。
在三角接法中线电压等于相电压，相电流等于线电流的根号3倍，
功率P=根号3*UI

三相电路的线电压和相电压分别有什么含义？

线电压表示三相电源输电的三根线中每根线与另外二根线的电压；相电压表示三相四线电源输电的三根相线任何一根与零线的电压，线电压是相电压的1.732倍。

我们平时说的220v与380v其实是相电压与线电压的区别？

这说法不好。
我们常说的380V指的是380V三相供电方式，而220V指的是单相供电方式，单相220V是从带有中线的三相电上接出来的，220V在现实中无法接成380V。
常用的三相380V有三根或四根或五根线。单相一般为两根或者三根。

而你说的相电压和线电压，都是三相电中的概念，只是两个属性罢了。而我们一说220V以及380V就会暗指供电方式，内涵更丰富。

你说的那句话，表述成以下的就行了：在三相四线制380V供电线中，相线之间电压为380V，即线电压；任一相线与中性线之间电压为220V，即相电压。

相电压220V与线电压220V区别

中国大陆的三相四线制的相电压220V,与日本的三相四线制的线电压220V的区别在哪里?例如大陆220V的家用电器能通用上述两种电压吗?问题的关键是大陆相电压220V的相位角是90度，日本线电压...

中国大陆的三相四线制的相电压220V,与日本的三相四线制的线电压220V的区别在哪里?例如大陆220V的家用电器能通用上述两种电压吗?
问题的关键是大陆相电压220V的相位角是90度，日本线电压220V的相位角是120度，对日常的家用电器的影响？hzqh1024说：“可见220V家用电器不能用在线电压是220V的相线和零线上，但可用在两根相线上，也是220V。”此话怎么理解？ 展开

1、电压不同

线电压是指多相供电系统中两线之间的电压，对于三相电就是三相引出线的相间电压，任意两根火线之间的电压是380V。

相电压是指任意一相（火线）与零线之间的电压，为220V，也就是题主说的一根火线也零线之间的电压。

虽然三相电压任意一相（火线）与零线之间的电压为220V。

2、组成结构不同。

相电压为每相绕组两端的电压，即火线与零线之间的电压 线电压为线路上任意两火线之间的电压。

3、接法不同。

三角形接线和不引出中性点的星形接线有三根端线是三相三相制，三根火线，380V，线电压。

引出中性线的星形接线算上三根火线一共有四根电源线，三相四线制，一火一零，220V相电压。线电压是两个相的相电压的矢量和。

扩展资料：

1、三相交流电的 A、B、C 相互之间，存在 120 度的电角度。（交流电的一个完整的周期为360 度）三相电源中任意两相之间的电压，就叫做 “线电压” ，我国的工业电源为 380V ，就是指任意两相之间的电压：线电压。

2、三相电源的零线 N ，它是 A、B、C 三个线圈另一端的结合点，从任意一相电源的顶点，到中点（专业叫做中性点）的电压为 220V ，这个电压，就是相电压，也3、如果用几何（三角）的方法计算，两者的关系就是：线电压 ＝ 相电压 *根号3；

参考资料：

百度百科-相电压

百度百科-线电压

线电压和相电压的区别？

对于交流电来说，相电压就是任一相线(火线)与零线之间的电压，也就是220V。三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°。
　　任意两根相线之间的电压，称为线电压，380V。三相交流电有三个相电压，所以也就有三个线电压：三个线电压的电压、频率相同，相互间的相位相差120°。
　　线电压＝(√3)×相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。对于市电，相电压220V，线电压是220V的根号3倍，即380V

相电压和线电压的关系

对于交流电来说，相电压就是任一相线(火线)与零线之间的电压，也就是220V。三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°。
　　任意两根相线之间的电压，称为线电压，380V。三相交流电有三个相电压，所以也就有三个线电压：三个线电压的电压、频率相同，相互间的相位相差120°。
　　线电压＝(√3)×相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。对于市电，相电压220V，线电压是220V的根号3倍，即380V

相电压和线电压的 区别 星型连接和三角形连接的区别

三相异步电动机分星形链接和角形链接两种。
星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。（如A相线圈用Ax表示，B相线圈用By表示，C相线圈用Cz表示,那就是x和y和z连一起，引出A、B、C三根线）
星形连接时，通过线圈的电压是相电压，是220V,比线电压低根号3倍（1.732倍），通过线圈的相电流和线电流相等。
三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。（如A相线圈用Ax表示，B相线圈用By表示，C相线圈用Cz表示,那就是x和B相连，y和C相连，z和A相连，引出的三根线为Bx、Cy、Az）
角形连接时，通过线圈的电压是线电压380V，所以角形连接相电压和线电压相等，线电流是相电流的根号3倍（1.732倍）。
电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。

扩展

谢谢

补充

不用谢！

相电压与相间电压有什么区别

我们的三相绕组接法大体有两种：第一星型接法，这种接法有中性点，在对称的情况下，中性点的电位为零，此时的相电压就是其中一个绕组的引出线对其中性点的电压，而相间电压是相与相之间的电压，即不同相的绕组引出线之间的电压，也就是线电压，它们通过向量计算得到是根号三倍的关系。第二就是三角行接法，一般用于35KV以下的配电变压器中，此时的相电压与相间电压（线电压）是相等的，因为相电压是绕组首尾之间的电压，在三角接法中首尾之间也是相线与相线之间。
