曲谱自学网今天精心准备的是《混凝土裂缝修补方法》，下面是详解！

混凝土裂缝处理最好办法

梁体裂缝...

梁体裂缝

开槽法、表面封闭法修补裂缝。

混凝土的微细裂缝是很多建筑危害产生的根源,很多微细修复起来非常困难。首先当裂缝宽度小于0.3mm时,很难往裂缝里面灌注修复材料。

其次,有一些裂缝已经被水浸泡,裂缝内部产生碳酸钙结晶体将裂缝封堵,无法进行灌注。因此,针对无法灌注修复的裂缝,需要采取封闭的办法进行处理。

正祥Z6混凝土裂缝封闭膏为双组份灰色膏状胶，采用较新的树脂合金体系，特别针对混凝土微细裂缝的封闭及表面缺损的修补而研制。

具有极强粘接力和韧性，刚柔结合，有效防止水汽、化学物质和二氧化碳的侵蚀，并防止开裂混凝土结构的进一步损坏，提高建筑物的耐久性。

扩展资料：

混凝土裂缝产生的原因很多，水工建筑物产生裂缝主要有以下几种：

（1）混凝土在硬化的过程中，由于干缩引起的体积变形受到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构 件。

（2）大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。

（3）在厚度较大的构件中，由于混凝土的塑性塌落引起的裂缝。

（4）当有约束时，混凝土热涨冷缩所产生的体积涨缩，因为受约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中较常见的现象。

（5）混凝土加水拌和后，水泥中的碱性物质与活性骨料中活性氧化硅等起反应，析出的胶状碱——硅胶从周围介质中吸水膨涨，体积增大三倍，从而使混凝土涨裂产生裂缝。

参考资料：混凝土裂缝_百度百科

混凝土裂缝处理方案有哪些

1、 表面处理法：包括表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂 缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再 活动的裂缝。表面贴补 （土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的 防渗堵漏

2、填充法用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于 0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝 的简易处理可采取开V型槽，然后作填充处理。

3、灌浆法此法 应用 范围广，从细微裂缝到大裂缝均可适用，处理效果好。利用压送设备（压 力 0.2~0.4Mpa）将补缝浆液注入砼裂隙，达到闭塞的目的，该方法属传统方法，效果很好。也可利 用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想。
4、结构补强法因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的 裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处 理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等。

建混凝土裂缝后期修补怎么跟原混凝土一样

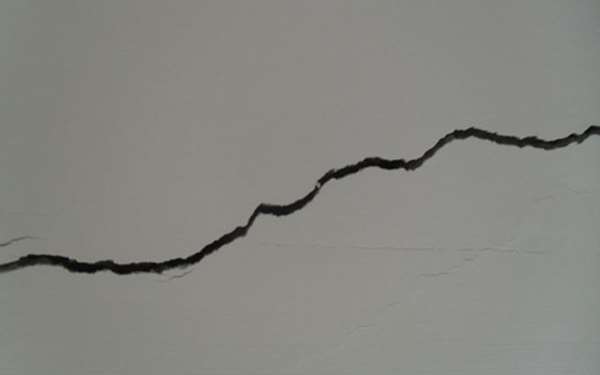

混凝土裂缝修补方法
混凝土是当前最广泛使用的建筑结构材料之一。然而，混凝土裂缝在建筑工程中是经常出现的问题，由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成了土木、水利、桥梁、隧道等工程中最常见的工程病害。硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初混凝土建筑和构件通常都是带缝工作的，由于混凝土裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重的将威胁到人民的生命、财产。
二、混凝土裂缝产生的原因

混凝土裂缝产生的原因很多，主要有以下几种：

（1）混凝土裂缝在硬化的过程中，由于干缩引起的体积变形受到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构件。

（2）大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。

（3）在厚度较大的构件中，由于混凝土的塑性塌落引起的裂缝。

（4）当有约束时，混凝土热涨冷缩所产生的体积涨缩，因为受约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中最常见的现象。

（5）混凝土加水拌和后，水泥中的碱性物质与活性骨料中活性氧化硅等起反应，析出的胶状碱——硅胶从周围介质中吸水膨涨，体积增大三倍，从而使混凝土涨裂产生裂缝。
（6）在炎热的大风天气，混凝土表面蒸发较过快，造成混凝土内部水化热过高，在混凝土浇筑数小时仍处于塑性状态，易产生塑性收缩裂缝。

（7）构件超载产生的裂缝，例如：构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩，出现垂直于构件纵轴的裂缝，构件在较大剪力作用下，产生斜裂缝，并向上、下延伸。

（8）当结构的基础出现不均匀沉陷，就有可能会产生裂缝，随着沉陷的进一步发展，裂缝会进一步扩大。

（9）当钢筋混凝土处于不利环境中，例如：侵蚀性水，由于混凝土保护层厚度有限，特别是当混凝土密实性不良，环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈，生成氧化铁，氧化铁的体积比原来金属的体积大的多，铁锈体积膨胀，对周围混凝土挤压，使混凝土胀裂。

混凝土裂缝的修补方法

问题出现了，解决它的方法自然而然也随之产生。
随着施工经验的发展，现在混凝土裂缝修补的方法有很多：如表面修补法、灌浆嵌缝封堵法、结构加固法、混凝土置换法、电化学防护法、仿生自愈合法等等，其中灌浆嵌缝封堵法又可分为压力注浆法、开槽填补法和涂膜封闭法三种。

低压注浆法适用于宽度为0.2~0.3mm的混凝土裂缝修补。修补工序如下：裂缝清理—粘贴注浆咀和封闭裂缝—试漏—配制注浆液—压力注浆—二次注浆—清理表面。

当裂缝数量较多时，先要在预计要贴的裂缝位置贴上医用白胶布，再用窄毛刷将封缝用浆沿裂缝来回涂刷。使裂缝封闭，大约10分钟后，揭去胶布条，露出小缝，粘贴注浆咀用键包严。固化后周边可能有裂口，必须反复用浆补上，以避免注浆时漏浆。注浆操作一般在粘咀的第二天进行，若气温高的话半天就可注浆。操作时先用补缝器吸取注浆液，插入注浆咀，用手推动补缝器活塞，使浆液通过注浆咀压入裂缝，当相邻的咀中流出浆液时，就可以拔出补缝器，堵上铝铆钉。一般由上往下注浆，水平缝一般从一端向另一端逐个注浆。为了保证浆液充满，在注浆后约半小时可以对每个注浆咀再次补浆。
涂膜封闭法适用于宽度小于0.2mm的微细裂缝的修补，也可用于混凝土外表面的装饰和防水处理，以及防止混凝土保护层的炭化和有害离子对混凝土的腐蚀。工序为：清扫—刮腻子—涂刷底层涂料—涂刷主层涂料—涂罩面层。 混凝土表面裂缝、气孔和缺陷先用腻子（混凝土修补胶：粉料=1：1.8~2.0）填充补平，待干后用砂布磨平，再进行底层涂刷（混凝土修补胶：粉料=1：0.7~0.8），涂料在使用前要通过铁窗纱过滤，除去杂质和团块。主层涂料要涂刷三遍，每遍涂刷都要等上遍涂料干后再涂，且两次涂刷方向最好是相互垂直。 开槽填补法适用于结构允许开槽而宽度较大但数量不多的裂缝，如墩台或路面混凝土的裂缝。工序为：开槽—涂刷界面处理浆—压抹聚合物砂浆—养护。 先用凿子和扁铲沿裂缝开槽，槽深和宽约3~5cm，呈U型，用刷子在槽底和两壁均匀涂刷一层界面处理浆，在界面处理浆尚未硬化之前，将拌制好的聚合物水泥砂浆用抹刀压入槽中，压实抹平。在养护时不需要浇水，在湿空气中即可

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"水泥地面裂缝怎么处理？

混凝土；桥梁裂缝混凝土裂缝经常困扰着桥梁工程技术人员。其实只要采取一定的措施是可以克服和控制的，本文就桥梁在建造和使用中的常见病及多发病“裂缝”，进行一些探讨。

混凝土自从发明以来便在工程建设中被广泛使用。然而混凝土的裂缝较为普遍，在各种结构工程中中裂缝几乎无所不在。尽管我们在施工中采取各种措施，但裂缝仍然时有出现。究其原因，我们对混凝土温度应力的变化的控制不到位是其产生裂缝的原因之一。

混凝土的裂缝有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4mm；在湿气及土中为0.3mm；在海水及干湿交替中为0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。近年来预应力混凝土应用范围逐渐推广到更多的结构领域，其混凝土强度等级必须提高至C50。在采用泵送条件下，其收缩与水化热大大增加，约束应力裂缝很难避免，张拉前开裂，张拉后又不闭合，裂缝控制的难度更加困难。预应力结构裂缝允许宽度是严格的，预应力筋腐蚀属“应力腐蚀”并有可能脆性断裂，预兆性较小，裂缝扩展速度快。裂缝深度h与结构厚度H的关系如下：h≤0.1H表面裂缝；0.1H＜h＜0.5H浅层裂缝；0.5H≤h＜1.0H纵深裂缝；h=H贯穿裂缝。应当尽量避免贯穿性及纵深裂缝，如出现该种裂缝应采取化学灌浆处理来保证强度，即贯缝抗拉强度必须超过混凝土抗拉强度。早期裂缝一般出现在一个月之内，中期裂缝约在6个月之内，其后1～2年或更长时间属于后期裂缝。1桥梁裂缝的种类及其成因混凝土结构裂缝的成因复杂、繁多，有时多种因素互相影响，但每一条裂缝均有其产生的一种或几种主要因素。混凝土桥梁裂缝的种类，就其产生的原因，大致可划分如下几种：

1.1荷载引起的裂缝

混凝土桥梁在静、动荷载及次应力下产生的裂缝称荷载裂缝，主要有直接裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝；次应力裂缝是指由外荷载引起的次生应力产生裂缝。

1.2温度变化引起的裂缝

混凝土具有热胀冷缩性质，当外部环境或内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出荷载应力。温度裂缝区别其他裂缝最主要特性是将随温度变化而扩张或合拢。引起温度变化主要因素有：年温差、日照、骤然降温、水化热、蒸汽养护或冬季施工措施不当等。

1.3收缩引起的裂缝

在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。研究表明，影响混凝土收缩裂缝的主要因素有：水泥品种、标号及用量、骨料品种、水灰比、外掺剂、养护方法、外界环境、振捣方式及时间。

1.4地基变形引起的裂缝

由于基础竖向不均匀沉降或水平方向位移，使结构中产生附加应力，超出混凝土结构的抗拉能力，导致结构开裂。基础不均匀沉降的主要原因有：地质勘察精度不够、试验资料不准；地基地质差异太大；结构荷载差异太大；结构基础类型差别太大；地基冻胀；桥梁基础基于滑坡体、溶洞或活动断层等不良地质时，可能造成不均匀沉降。

1.5钢筋锈蚀引起的裂缝

要防止钢筋锈蚀，设计时应根据规范要求控制裂缝宽度、采用足够的保护层厚度；施工时应控制混凝土的水灰比，加强振捣，保证混凝土的密实性，防止氧气侵入，同时严格控制含氯盐的外加剂用量，沿海地区或其它存在腐蚀性强的空气、地下水地区尤其应慎重。

1.6冻胀引起的裂缝

大气气温低于零度时，吸水饱和的混凝土出现冰冻，游离的水转变成冰，体积膨胀9%，因而混凝土产生膨胀应力；同时混凝土凝胶孔中的过冷水在微观结构中迁移和重分布引起渗透压，使混凝土中膨胀力加大，混凝土强度降低，并导致裂缝出现。尤其是混凝土初凝时受冻最严重，成龄后混凝土强度损失可达30%-50%。冬季施工时对预应力孔道灌浆后若不采取保温措施也可能发生沿管道方向的冻胀裂缝。

1.7施工材料质量引起的裂缝

混凝土主要由水泥、砂、骨料、拌和水及外加剂组成。配置混凝土所采用材料质量不合格，可能导致结构出现裂缝。如：水泥、砂、石骨料、以及拌和水及外加剂等。

1.8施工工艺质量引起的裂缝

在混凝土结构浇筑、构件制作、起模、运输、堆放、拼装及吊装过程中，若施工工艺不合理、施工质量低劣，容易产生纵向的、横向等各种裂缝，特别是细长薄壁结构更容易出现。2如何对混凝土裂缝进行处理2.1表面处理法

包括表面涂抹和表面贴补法，表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的裂缝，不伸缩的裂缝以及不在活动的裂缝。

2.2填充法

用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、以及小规模裂缝的简易处理可采用取开V型槽，然后作填充处理。

2.3灌浆法

此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。

2.4结构补强法

因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成裂缝等影响结构强度可采取结构补强法、锚固补强法、预应力法等。

2.5混凝土裂缝处理效果的检查

包括修补材料试验；钻芯取样试验；压水试验；压气试验等。3结论由上述可知，设计疏漏、施工低劣、监理不力，均可能使混凝土桥梁出现裂缝。因此，严格按照国家有关规范、技术标准进行设计、施工和监理，是保证结构安全耐用的前提和基础。在运营管理过程中，进一步加强巡查和管理，及时发现和处理问题，也是相当重要的环节。

混凝土裂缝处理简便方法？

以下方法都可以
1.表面修补法
表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。
2.灌浆、嵌逢封堵法
灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。
嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。
3.结构加固法
当裂缝影响到混凝土结构的性能时，就要考虑采取加固法对混凝土结构进行处理。结构加固中常用的主要有以下几种方法：加大混凝土结构的截面面积，在构件的角部外包型钢、采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。
4.混凝土置换法
混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。
5.电化学防护法
电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。阴极防护法、氯盐提取法、碱性复原法是化学防护法中常用而有效的三种方法。这种方法的优点是防护方法受环境因素的影响较小，适用钢筋、混凝土的长期防腐，既可用于已裂结构也可用于新建结构。
6.仿生自愈合法
仿生自愈合法是一种新的裂缝处理方法，它模仿生物组织对受创伤部位自动分泌某种物质，而使创伤部位得到愈合的机能，在混凝土的传统组分中加入某些特殊组分(如含粘结剂的液芯纤维或胶囊)，在混凝土内部形成智能型仿生自愈合神经网络系统，当混凝土出现裂缝时分泌出部分液芯纤维可使裂缝重新愈合。

混凝土开裂了怎么办啊

我国现阶段混凝土路面日常养护水平较低，对于局部缺陷的快速修复还没有很好的对策，常用的水泥基材料局部修复技术不仅工艺较复杂、开放交通时间长，而且修补界面粘结差，效果很不理想；而这些局部缺陷若采用整板修复技术，不仅修复工期长而且很不经济。
我国水泥混凝土路面传统的修补的方法是将破损的混凝土除掉，新铺上与原设计标号相同或高标号的普通混凝土。采用普通水泥混凝土修补被损坏的混凝土路面，主要有如下缺点：
（1） 收缩大，易导致新浇混凝土开裂；
（2） 水泥混凝土本身拉伸强度低，与老混凝土结合差；
（3） 新老混凝土间的界面薄弱，易使修补层剥落；
（4） 修复及养生工期长，影响交通。
根据路面破损的情况，其快速修补方法可分为全厚度修补（或更换面板）及局部修补两大类。
1、局部修补旨在消除混凝土路面表面局部的病害，可分为表面薄层（麻面、骨料外露等）修复、坑洞（接缝及边角处）局部修复、裂缝注（渗）胶修复、裂缝表面封闭止水修复。局部修补技术在根治剥落、坑洞、初期微细裂缝和板上端1/3板厚之内的其他病害方面十分有效。如果病害延伸深度超过面板厚度的1/3，那么就应改用全厚修补。局部修补技术的应用要合理，它仅仅用于更换破损混凝土，一般仅能修复路面非结构性损害，即它仅能修补或更换已经破损的混凝土材料，而不能修复已损坏的路面结构。不应使用局部修补技术去根除全厚病害，否则应使用全厚修补或荷载传递修复技术根除全存病害。因此，在确定修补方案前，应对混凝土病害产生的原因进行充分调查。
2、全厚度修补（或更换面板）不仅可修补或更换破损的材料，而且能恢复路面原有结构，在修复路面结构性损坏（如板面破碎）方面相当有效，但其修补工期较长。一般在修复前尚需对损坏的基层、接缝及传力装置进行处理。
最常用的修复方法有以下几种：
(1)混凝土路面修复。此技术主要用于对水泥混凝土路面的局部维修。原路面的整体结构应基本完好，但有局部路面板裂缝，伸缩缝损坏，或路面摩擦系数偏低等损毁。
(2)砸裂和固定。亦被译成“破碎和固定”，此方法用于在旧水泥混凝土路面上加铺一层沥青混凝土面层。其步骤是先将水泥路面板横向等距离砸裂并压实，然后加铺沥青路面。砸裂和固定法的目的是避免或减少沥青路面的反射裂缝。
(3)混凝土破碎。此方法将旧水泥混凝土路面板击碎成一定尺寸的混凝土块，以形成类似于砾石基层的水泥块基层。在此基层上加铺水泥或沥青混凝土面层。此方法可根除沥青混凝土面层的反射裂缝。
(4)锯缝和填缝。此方法先在旧水泥混凝土面层上加铺沥青混凝土面层，然后沿水泥板接缝处将沥青面层锯缝并填缝。这是为了将反射裂缝固定在锯缝下面。由于锯缝已被填充，可防止水分沿缝进入路面结构引起路面受损。

混凝土路面裂缝怎么修补

　　混凝土梁裂缝应该如何处理呢?大家知道混凝土裂缝的产生原因都有哪些吗?混凝土很容易因为内外温差导致裂缝。当温度不同的时候，混凝土就会发生收缩变形，就很容易出现各种裂缝，但是混凝土梁裂缝也是可以通过化学物理的方法进行修补的。大家知道混凝土梁裂缝应该如何处理吗?下面小编来为大家分享一下混凝土梁裂缝的修补方法。

　　一、裂缝产生的原因

　　1、内外温差

　　大体积的混凝土在浇筑之后，水泥会发生水化，而且内部会产生热量，这些热量是比较不易散发的，所以这样的温差就会导致混凝土的表面爆裂，出现裂缝。大体积的混凝土时会随着温度的变化而产生温差，内部的温度会不断的升高，但是表面的温度和内部的温度不成比例。在这样的不稳定的结构下，混泥土就很容易出现裂痕，特别是在浇筑的时候，如果混泥土的混合比例不严格，就很容易导致混泥土干化之后发生爆裂。

　　2、收缩变形

　　大体积的混凝土是会收缩变形的，热胀冷缩的道理，混泥土在浇筑的时候温度是比较低的，而在混泥土干化的过程中，温度会不断的升高，内外因素的影响下，混泥土就会出现热胀冷缩的反应。如果混泥土的水泥和混凝土的配合不对称，收缩的反应就会更快，混泥土就很容易出现裂缝。

　　二、修补的方法

　　1、首先要采用比较合理的混合比例，要细致的分析混凝土和水泥的热量比例。可以通过降低水灰和水泥的量来进行降低干化过程中的混凝土温度。这是一个防患于未然的修补方法，一般为了预防混泥土出现裂缝都会将比例严格调配，如果已经出现了裂缝，可以选择填补一些比例严格的混泥土到裂缝里。

　　2、在浇筑的时候，可以选择在混凝土里面掺入一些膨胀的水泥，也可以放一些微膨胀的化学剂，可以让混凝土的收缩反应减少。

　　以上就是混凝土梁裂缝的修补方法，大家现在知道混凝土梁在出现裂缝的时候应该如何修补了吗?混凝土梁在出现裂缝的时候可以通过浇铸的方式进行修补，可以在混凝土裂缝的地方参入水泥，也可以添加一些膨化型的化学药剂，这样就可以减少混凝土梁的收缩和裂缝。混凝土梁产生裂缝，主要这是热胀冷缩和配方不对，所以大家在使用混凝土的时候要注意温差。

混凝土梁裂缝处理方法 修补的具体方法怎么样

混凝土结构裂缝修补方法,和修补程序...

混凝土结构裂缝修补方法,和修补程序

　　混凝土结构裂缝化学灌浆加固的方法。裂缝化学灌浆加固采用低黏度、高抗拉强度灌浆材料，通过压力灌浆(0.2-0.4MPa)注入混凝土构件的裂缝、空洞中，扩散、胶凝、固化，达到粘结、键合、恢复构件整体性的目的，是理想的原位加固技术。适用于修补混凝土结构所出现的裂缝(温度缝、收缩缝、受力缝、沉降缝)，恢复其整体性和使用功能。

　　二、浆液特点：

　　⒈粘度低(10-20x10-3Pa.s)，可灌入0.05mm的细微裂缝。

　　⒉固结体强度高，抗压强度50-80MPa，抗拉强度大于33MPa，是混凝土的10倍以上。

　　⒊胶凝时间易控制，从30分钟到几十小时均可调节。

　　⒋可在干燥或潮湿环境下固化，可满足粘结、补强、抗渗等多种要求。

　　对于结构承载力不足的引起的裂缝采取本技术处理外，还应该采取其他加固措施，确保结构安全可靠.

　　三、混凝土裂缝注胶施工工艺

　　流程:裂缝处理→粘贴注胶底座 → 封缝 → 配胶 → 灌胶 → 成品保护 .

　　四、施工流程：

　　⒈裂缝处理对于混凝土构件上的裂缝，可用钢丝刷等工具，清除裂缝表面的灰尘、浮渣等污物，然后用压缩空气将裂缝内的灰尘吹出，再用棉丝沾丙酮擦拭裂缝表面。

　　⒉粘贴注胶底座对于有裂穿通缝的厚度大于120mm的楼板、墙，需两面分别粘贴注胶底座。对于厚度小于120mm的楼板和墙，只需在一面粘贴底座。将底座底部周边均匀涂抹一层封缝胶，注意不要将底座的胶孔堵住，将底座出胶孔对准裂缝，粘贴安装，底座安装间距200~300mm。在裂缝的注胶位置将裂缝处凿大一点，但不宜超过注胶底座直径。

　　⒊封缝用小铲刀将封缝胶刮抹到裂缝上，厚度1mm左右，宽度20~30mm，抹胶时应防止产生小孔和气泡，要刮平整，保证封闭严密可靠。

　　⒋配胶按灌缝胶说明书提供配比和所需用量提取A料和B料分别搅拌，以消除任何沉淀物，把A料和B料倒进混合容器，混合搅拌至颜色均匀，然后使用。一次配胶量不宜过多，以40~50分钟用完为宜。

　　⒌灌胶将配制好的灌缝胶装入注射器，竖向裂缝按从下向上顺序，水平裂缝按从一端向另一端顺序，灌胶时从第一个底座开始注入，待第二个注胶底座流出胶后为止，用后堵将第一个底座进胶嘴堵死，再从第二个注胶底座注入，如此顺序进行。最后一个注胶底座为排气用，可不注胶。

　　⒍成品保护灌胶结束后，在24小时内不得扰动注胶底座，3~5天后可拆除底座。

混凝土结构裂缝修补方法,和修补程序

裂缝的出现不但会影响结构的整体性和刚度，还会引起钢筋的锈蚀、加速混凝土的碳化、降低混凝土的耐久性和抗疲劳、抗渗能力。因此根据裂缝的性质和具体情况我们要区别对待、及时处理，以保证建筑物的安全使用。
混凝土裂缝的修补措施主要有以下一些方法：表面修补法，灌浆、嵌逢封堵法，结构加固法，混凝土置换法，电化学防护法以及仿生自愈合法。
1.表面修补法
表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。
2.灌浆、嵌逢封堵法
灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。 嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。
3.结构加固法
当裂缝影响到混凝土结构的性能时，就要考虑采取加固法对混凝土结构进行处理。结构加固中常用的主要有以下几种方法：加大混凝土结构的截面面积，在构件的角部外包型钢、采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。

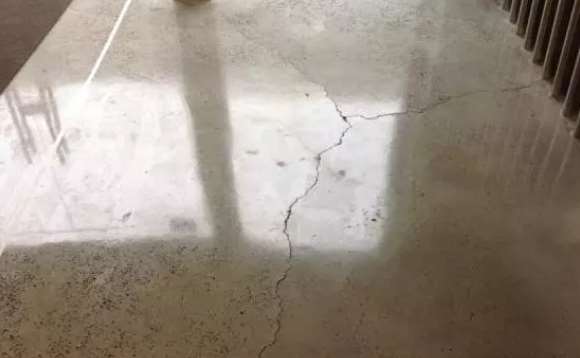

混凝土地坪裂缝修补该怎么处理

求具体的解决办法。...

求具体的解决办法。

1、表面处理法

表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏。

2、填充法

用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开V型槽，然后作填充处理。

3、灌浆法

此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。利用压送设备（压力0.2~0.4Mpa）将补缝浆液注入砼裂隙，达到闭塞的目的，该方法属传统方法，效果很好。也可利用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想。

4、结构补强法

因超荷载产生的裂缝、裂缝长时 间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。

5、混凝土置换法

混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

参考资料来源：百度百科-混凝土裂缝

海水为什么是蓝色的

八门神器ios教程
