曲谱自学网今天精心准备的是《西门子plc编程实例》，下面是详解！

《西门子S7-200 PLC编程实例精解》 PDF版 ，完整版的

要完整版的，必须完整哦...

要完整版的，必须完整哦

＂西门子S7-200 PLC编程实例精解＂完整版已经发送到你的邮箱，请下载．

跪求！西门子PLC300的模拟量编程！！

我外部是接的两线制压力变送器，我是PLC菜鸟，没使用过STP7编程处理模拟量的输入，哪位高手能发几个这样的编程事例我啊，急求啊！！！主要是模拟量的输入和输出的编程！！！有的话发我...

我外部是接的两线制压力变送器，我是PLC菜鸟，没使用过STP7编程处理模拟量的输入，哪位高手能发几个这样的编程事例我啊，急求啊！！！主要是模拟量的输入和输出的编程！！！有的话发我邮箱wj77039174@163.com，谢谢各位大虾了！ 展开

很简单
1、组态硬件配置，主要是ai模块的参数，选择4－20ma，2线制
2、硬件组态的时候会自动为ai模块分配地址，例如起始地址为256，则该模块的第一通道就是piw256，第二通道就是piw258，后面依此类推
那么，可以在梯形图中采用move指令，把piw256的数值存到一个word类型的内部变量中，例如mw0或者db1.dbw0
3、调用step7提供的fc105，把mw0转换为一个real数据。当然你也可以自己编写程序做这件事情，本质就是把一个0－27648范围的word变量转换为一个real数据（范围是工艺量程，例如0－3000.0kpa）

求西门子plc编程实例s7-300的

小弟初学入到，希望那位大哥帮忙，给小弟点程序，S7-300的，有模拟量输入输出的，最好带解释。谢谢各位。能学习的分可以多给的！663588919@qq.com谢谢不是要编程手册，编程软件。需要...

小弟初学入到，希望那位大哥帮忙 ，给小弟点程序，S7-300的，有模拟量输入输出的，最好带解释。谢谢 各位。能学习的 分可以多给的！663588919@qq.com 谢谢不是要编程手册，编程软件。需要的是程序， 写好的 ，带模拟量的。能学习的 分可以多给的！ 展开

百度文库、新浪共享都有很多相关的案例下载，如果你想要更深入的可以到技成网下载，大部分品牌的PLC都有，都是在部分老师做的案例共享出来让大家 学习

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"PLC有哪些用途？

求西门子200PLC脉冲输入输出程序实例用于学习，最好有带伺服控制的程序。软件版本SP6编写的程序，高于SP6版本的就不用发了，我的软件没更新。好的会追加分...

求西门子200PLC脉冲输入输出程序实例用于学习，最好有带伺服控制的程序。软件版本SP6编写的程序，高于SP6版本的就不用发了，我的软件没更新。好的会追加分

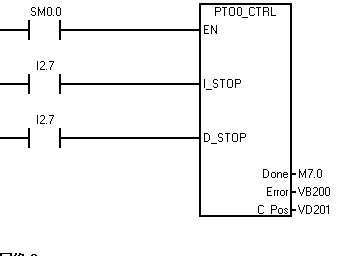

控制脉冲紧急停止或者正常停止的程序

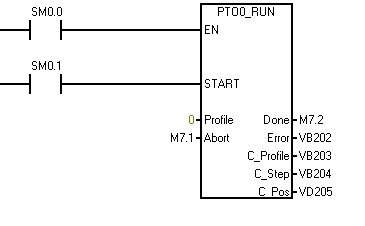

脉冲输出的是Q0.0  SM0.1触发脉冲 使用包络0

扩展

大哥。。。就这两段程序就可以啦？有没有完整的一段I0.0输入脉冲 当检测到脉冲设定值得时候    然后输出Q0.0脉冲的程序呢？可不可以发到我的邮箱里面呢？

补充

你又没有什么要求  怎么搞？ 你又说不清楚 你就用高速计数器和比较指令呗 达到你的值了以后 触发发出高速脉冲Q0.0

求西门子200PLC脉冲输入输出程序实例.

谢谢...

谢谢

西门子S7-200 PLC编程实例精解可以在论坛下载，这本电子书基本上学西门子200的人都看过，很有名，你可以在网页链接这里下载，我就是这里下载的，学plc一定要多练习案例，多编程，编程手册也是个宝，没事就多看看。

谁有完整PDF版《西门子S7-200 PLC编程实例精解》？...

要求：1.，2台水泵5.5KW水泵一用一备供水，故障自动切换。2，硬件西门子S7-200cpu226+EM235模拟量模块+ABB变频器+压力变送器输出4~20mA。3，控制功能：保证出水管有恒压，随时可用。...

要求：1.，2台水泵5.5KW水泵一用一备供水，故障自动切换。
2，硬件西门子S7-200cpu226+EM235模拟量模块+ABB变频器+压力变送器输出4~20mA。
3，控制功能：保证出水管有恒压，随时可用。

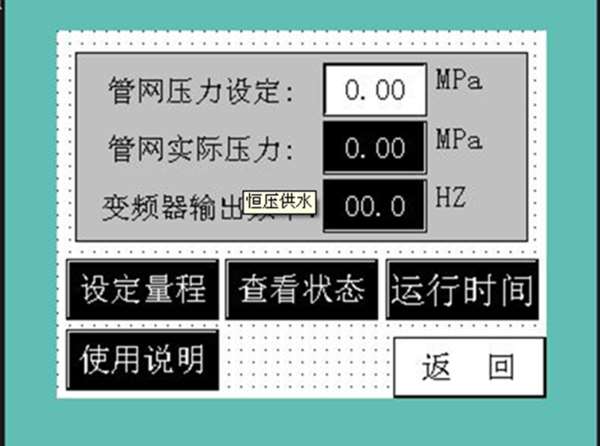

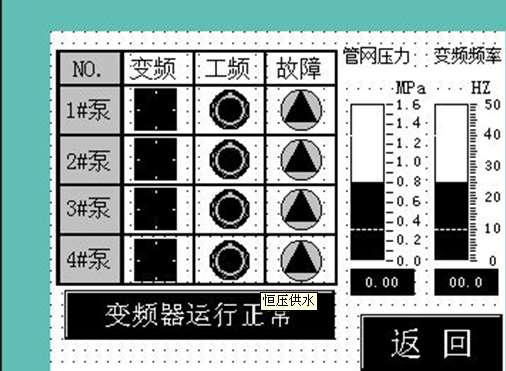

恒压供水PLC控制,东莞恒压供水厂家,东莞恒压供水

本机供五台电机，四大一小，其中五号为小泵，只进行变频，不进行工频，但是在手动时可手动工频，四个大泵要进行工频/变频转换。本机，手动和自动控制，相互独立，相互不干扰，东莞自动化公司-精一控自动化公司

本机自动工作流程

正常工作流程

五档：

开机上电后，如果压力低于允许范围（+/- 0.04MPa），开启5#泵变频运行，此时只有5#泵变频运行

一档：

5#泵变频运行时，如果压力低于压力下限（压力设定值-0.04MPa），且变频泵频率达到50HZ，10S后，复位5#号变频，开启1#变频，此时只有1#泵变频运行

二档

1#泵变频运行时，如果压力低于压力下限且变频泵频率达到50HZ后超过10S，复位1#变频，当复位一号变频0.5S后，开启1#工频及开启二号变频（这样做的目的是错开同一台泵变频到工频的转换），此时有一号泵工频，二号泵变变频运行。

三档

当1#工频，2#泵变频运行，压力低于压力下限且变频泵频率达到50HZ后，超过10S，复位2#变频，当复位2#变频0.5S后，开启2#工频及开启3#变频，此时1，2#泵工频，三号泵变频运行

四档

当1#，2#工频，3#变频运行时，压力低于压力下限且变频泵频率达到50HZ后，超过10S，复位3#变频0.5S后，开启四号变频，此时有1#，2#，3#工频，四号变频运行。

当产生故障时

五档

5#运行时，5#产生故障，此时压力低于下限，变频泵频率达到50HZ后，超过10S

（1）1#泵没有故障转到一号泵变频运行；

（2）当5# -1#泵都有故障，2#泵没有故障时，转到2#变频运行

（3）当5#-1#-2#泵都有故障，3#泵没有故障时，转到3#泵变频运行

（4）当5#-1#-2#-3#泵都有故障时，4#泵没有故障时，转到4#变频运行

一档

当1#泵变频运行时，压力低于压力下限且变频频率为满频50HZ时，超过10S，此时如果2#泵没有故障，复位1#变频，当复位一号变频0.5S，开启2#变频，1#工频此时只由1#工频，2#变频运行

如果2#泵有故障，3#泵没有故障，复位1#泵变频0.5S后，开启3#泵变频及1#泵泵工频,此时1#泵工频，3#泵变频工作

如果2-3#泵都有故障，4#泵没有故障时，复位1#泵变频0.5S后，开起4#泵变频及1#泵工频此时1#泵工频，4#泵变频运行

如果2-3-4#泵都有故障，保持1#泵变频不变此时只有1#泵变频运行

二档

当2#泵变频运行，压力低于压力下限且变频泵频率达到50HZ后，超过10S

（1）3#泵没有故障时，复位2#变频，当复位2#变频 0.5S后，开启2#工频及开启3#变频，此时可能

      a: 1，2#泵工频，三号泵变频运行

      b: 2#泵工频，三号泵变频运行

（2）3#泵有故障，4#泵没有故障时，复位2#变频，当复位二号变频  0.5S后，开启2#工频及开启4#变频，此时可能运行情况

     a : : 1，2#泵工频，4号泵变频运行

     b  : 1#工频，4号泵变频运行

   c : 4号泵变频运行

（3）当2-34都有故障时，保持2#泵变频不变，压力低于压力下限且变频泵频率达到50HZ后，超过10S

        1#工频没有起动时起动1#工频，压力还不够且2#

工频没有运行时，延时启动2#工频；

三档

当3#变频运行时，压力低于压力下限且变频泵频率达到50HZ后，超过10S，此时

（1）4#泵没有故障时，复位3#变频0.5S后，开启四号变频

  (2) 4#泵有故障时，3#变频运行不变，压力低于压力下限且变频泵频率达到50HZ后，超过10S

      A：如果1#没有故障，1#工频没启动开启1#工频，1# 工频运行后，如果压力低于压力下限且变频泵频达到50HZ后，超过10S，2#工频没启动开启2#工频

四档

当四号泵变频运行时，突然4#泵产生故障，此时如果1或2或3#泵有一台泵工频运行时，

A：1#泵没有故障时，复位1#泵工频0.5S后，切换到1#泵变频运行，如果此时压力低于压力下限且变频泵频率达到50HZ后，超过10S，此时又进行下一轮循环（这时可能产生的问题是：如果压力始终达不到，会1#变频，复位2#变频开启1#工频，复位2#变频，开起3#变频这样一个水泵很快进行轮循的过程，但轮循一次后会停下来

        B：1#有故障时，2#没有故障时，复位2#泵工频0.5S后，切换到2#泵变频运行，如果此时压力低于压力下限，且变频泵频率达到50HZ后，超过10S，此时又进行下一轮循环

       C :如果1，2#都有故障，3#没有故障时，复位3#泵泵工频，切换到3#泵变频如果4#变频运行时压力低于压力下限且变频泵频率达到50HZ后，超过10S，1#工频没有起动时起动1#工频，压力还不够时2，及3没有工频启动时，延时依次开启；当仅且只有1台泵变频运时，突然那一台泵产生故障，机器恢复到刚开始工作循环状态

机器复位过程

四档

当压力超过压力下限，且变频器输出频率为0时延时5S后先复位1#工频，在2-3 #工频延时停掉

三档

当压力超过压力下限，且变频器输出频率为0时延时5S后先复位1#工频，在2-#工频延时停掉

二档

当压力超过压力下限，且变频器输出频率为0时延时5S后先复位1#工频

★当仅且在1-2-3#泵中只有1台泵是变频运时，压力超过压力下限，且变频器输出频率为0时延时5S，开启5#泵

★8小时轮换工作

一档

1#泵变频运行超过8小时，复位1#变频，开启2#变频

二档

2#泵变频运行超过8小时，且3#泵没有运行时，复位

2#变频，开启3#变频

三档

3#泵变频运行超过8小时，且4#泵没有运行时，复位

3#变频，开启4#变频

变频器频率（上升/下降）过程PLC程序

东莞精一控自动化公司恒压供水控制东莞自动化公司

求西门子plc200恒压供水编程实例（梯形图）急急急....

求西门子S7-200PLC编程实例精解谢谢大家了...

求西门子S7-200PLC编程实例精解 谢谢大家了

有自己做的，可以关注siliao我给你发云盘链接给你，这里发不了会被封禁

求西门子S7-200PLC编程实例精解

模拟量就是从AI模块的上读取工程量 如地址AIW0 读取4-20MA电流信号 哪么4的时候工程量是6400，如是是20MA时是32000了！中间部份是平均分布的！！6400-32000等于4-20MA等于你的传感器的零点和满量程！如是0-100摄氏度的温度传感器哪么0-100等于4-20MA等于6400-32000.
如果你愿意花本书的钱买视频教程这些你一看就能明白！好的学习方法才能快速上手！！

刚开始学西门子PLC S7-200，对模拟量的编程还不是...

现在正在学习西门子的plc，对功能指令有一定的理解，但是看编程实例的时候，就看不懂实例中对功能指令的运用。想求助大家怎样能提高编程的水平啊。谢谢大家先...

现在正在学习西门子的plc，对功能指令有一定的理解，但是看编程实例的时候，就看不懂实例中对功能指令的运用。想求助大家怎样能提高编程的水平啊。谢谢大家先

提高水平无非几个途径：
1、从书本中学习编程实例，然后自己动手实验
2、学习别人的现有程序
3、在工程实践中学习和领悟——这个需要时间
4、从VB、VC等高级语言编程思想中吸取营养——这是比较高的境界了
最后说一点，plc编程掌握一定的技巧就够了，不必在技巧方面下太多功夫，编程的最终目的一般就这么几条：1是快速高效的开发，2是稳定可靠的运行，3是易于阅读和维护；后期编程最重要的是编程的方法和思路。
曾经有人说他在plc程序中几乎不用定时器指令了，需要定时器的地方就用定时中断+计数实现，后来我也做到了这点。我想，能够理解这句话的人有多少？能够看透这句话背后意义的人又有多少呢？

西门子plc怎样才能提高编程水平

小弟初学入到，希望那位大哥帮忙，给小弟点程序，S7200的，有模拟量输入输出的，最好解释下。谢谢能学习的分可以多给的！gogohx@163.com谢谢不是要编程手册，编程软件。需要的程序写好...

小弟初学入到，希望那位大哥帮忙 ，给小弟点程序，S7200的，有模拟量输入输出的，最好解释下。谢谢 能学习的 分可以多给的！gogohx@163.com 谢谢
不是要编程手册，编程软件。需要的程序 写好的 ，带模拟量的 展开

已发送，请查收。
如果觉得有用别忘了给我加分，嘿嘿。
又给你发了个，再看看行不行？
