连接路由器的网线的水晶头的接法..

我这种..棕,白棕,橙,白绿,蓝,白橙,绿,白蓝.对不对?...

我这种..棕,白棕,橙,白绿,蓝,白橙,绿,白蓝.对不对?

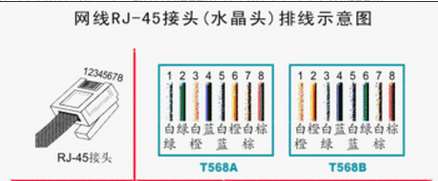

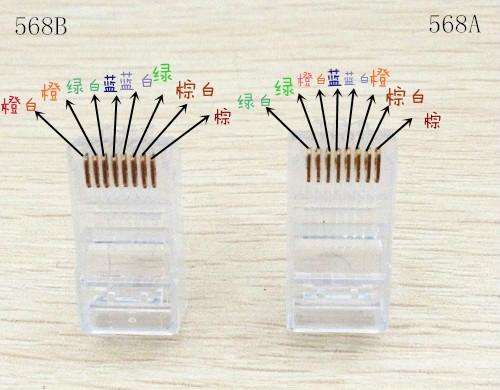

网线的水晶头的接法线分为两种,分别是568A型和568B型。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

如果是同类连接就必须使用交叉的连接法制作网线，也就是说如果网线的一头是T568A的话，另一头就应该是T568B。所谓同类就是电脑连接电脑，路由器连路由器。

反之，如果电脑与路由器相连，就不属于同类连接，那就应该用直连的连接方法，就是说网线两头都要一样。

扩展资料

水晶头制作技巧

1、在剥网线外护套的时候，握紧网线钳的手要注意把握力度，不要剪到里边网线的线芯，以免出现短路。

2、剥开的网线要控制在3cm左右，不宜过长或过短，这样方便做水晶头。

3、线序整理整齐后，一定要用手指压紧剪齐，以免接触不良。

4、将网线插入水晶头时，一定要注意双绞线的8根线要同时插入到水晶头的8个插槽里，不要用猛劲，而且一定要插到水晶头的顶端，插好再检查一下线序及网线是否插到头。

参考资料：百度百科-网线水晶头接法

一头网线插座一头水晶头的线路接法

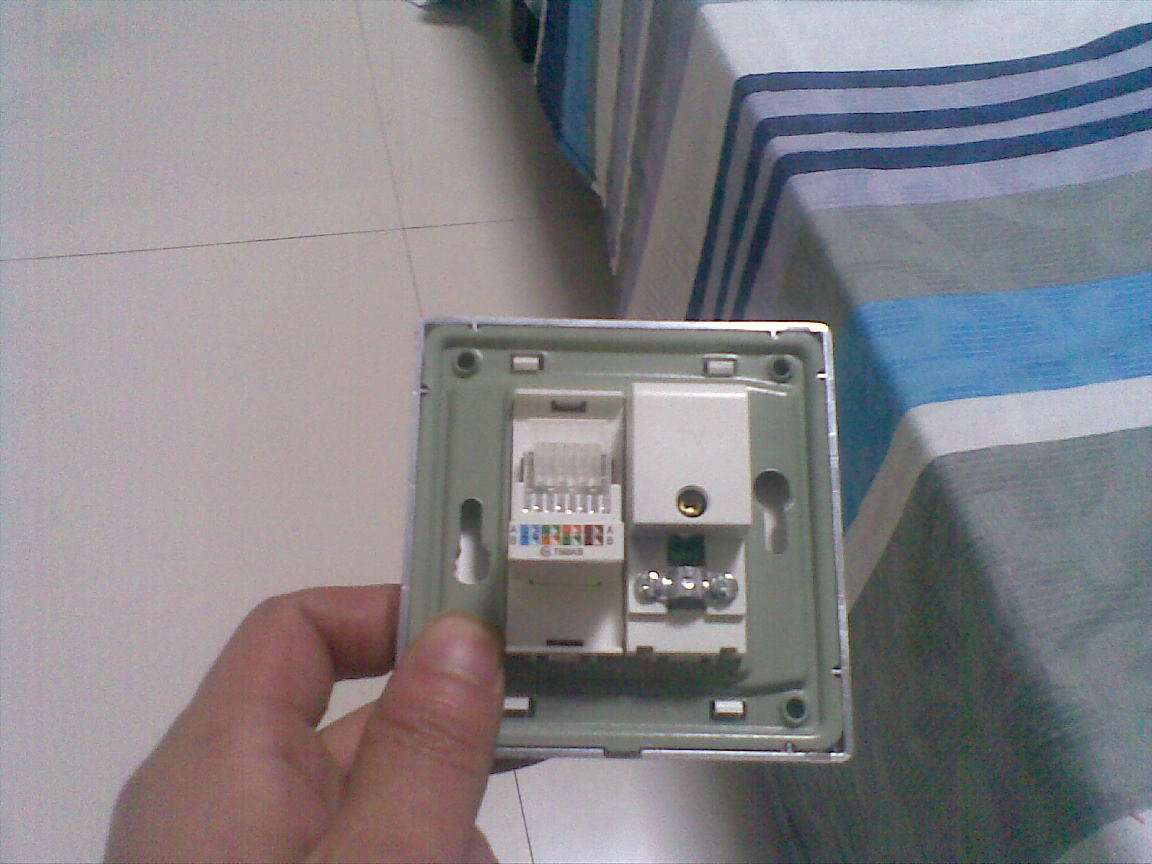

大家好，这是我刚买的网线插座，手机拍的不给力，将就下了。上面标示是568A和568B的两种接法，这个可以对照搞定的。上面好像就是一个盖子，是不是网线插进去盖下来就可以了？另外一头...

大家好，这是我刚买的网线插座，手机拍的不给力，将就下了。上面标示是568A和568B的两种接法，这个可以对照搞定的。上面好像就是一个盖子，是不是网线插进去盖下来就可以了？
另外一头我是打算接水晶头，连接到路由器上的。所以不明白水晶头的线路接法。
请大家帮忙告诉一下，在此谢谢了。悬赏分不多，敬请见谅了。
（按照568A的话，水晶头怎么接？水晶头卡头向上为准）
（586B的话，水晶头卡头向上为准，怎么接？）
谢谢了。 展开

路由器----（网线）----插座面板前面的口，就是能插水晶头的地方------面板后面按照568B打线，第二行应该是 B线序，按照上面的颜色对照网线的颜色用壁纸刀把线打到卡子里去就行了

家庭用网线水晶头接法。

您好，本人网络工程师一枚。
1.扫个盲先，路由器与计算机为同类设备，交换机与计算机为异类设备。现在多数家用路由器或者交换机的RJ-45口都有自适应功能，也就是说无论使用交叉线还是直通线，都是可以连接通的，但是计算机连接计算机多数情况下还是不能自适应，需要使用交叉线。
2.既然楼主这么问肯定是网络小白，那么就不整那么多虚的术语理论了。家里用只需要你把网线水晶头两端的线序摆成一致的就可以了，不用管什么颜色。
3.若是要计算机直接连计算机，那么就先做好一头，记下线序（1,2,3,4,5,6,7,8线对应的颜色），然后在另一头按这个顺序摆好，把1和3线互换位置, 2和6线互换位置，然后做好水晶头。这样就是交叉线了。
4.望楼主，谢谢。

监控网线水晶头四线接法图解法是什么？

方法如下：

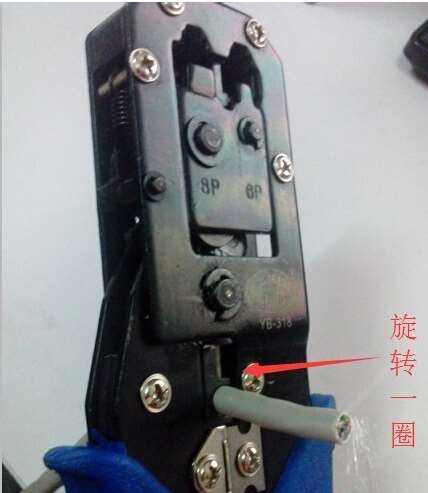

1、首先把网线放入压线钳先剥掉外皮。

2、把网线按1.白橙2.橙3.白棕6.棕顺序用手拉直排列。

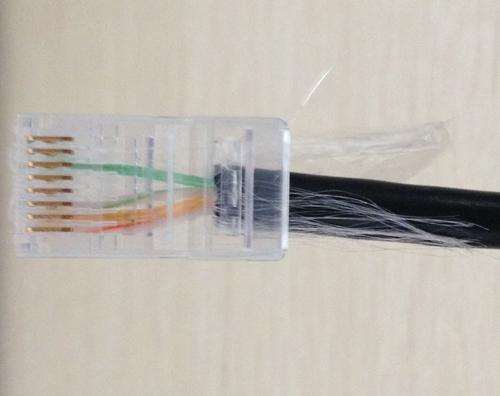

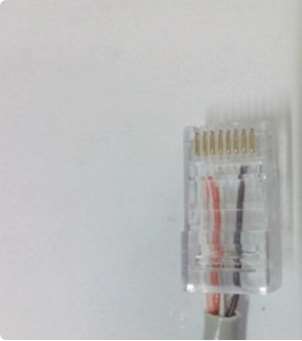

3、水晶头金属触脚面朝上，把排列好的网线按1.白橙2.橙3.白棕6.棕的依序插入水晶头的。2、3、6孔中【水晶头有8个接孔】。并再次检查一遍是否接对。

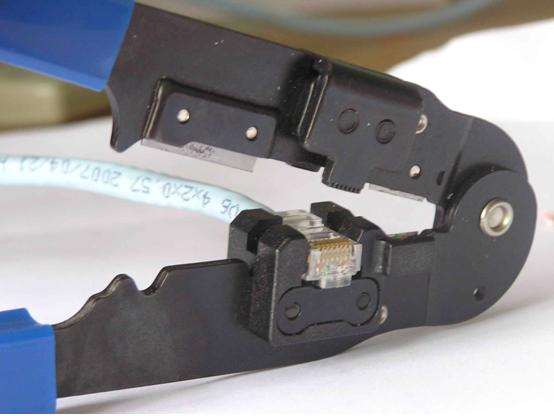

4、检查无误后把插好网线的水晶头放入压线钳的压孔中。

5、放好水晶头后，用力压一下压线钳。

6、另外一头接法一样，接好后看一下的网线是否合格。

扩展资料：

附加信息：

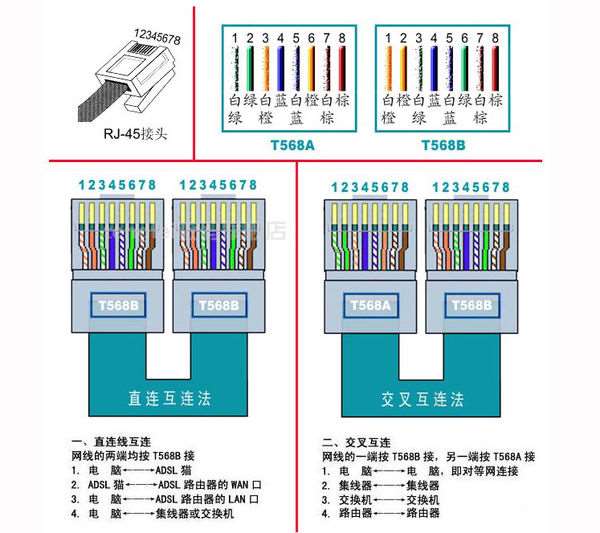

1、网线有两种做法，一种是交叉线，一种是平行（直通）线
2、交叉线的做法是：一头采用568A标准，一头采用568B标准
平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行（直通）线的做法）
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
两种做法的差别就是白橙色（白绿色）和绿色（橙色）对换而已。

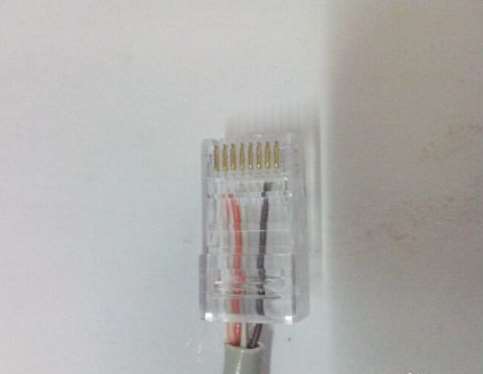

来看看这个网线水晶头接法正确与否!!{有图}

橙白——1，橙——2，绿白——3，蓝——4，绿——5，蓝白——6，棕白——7，棕——8别人配好的，，，我没弄！不知道，是不是接错了！有这种接法么？？我感觉是错了！！...

橙白——1，
橙——2，
绿白——3，
蓝——4，
绿——5，
蓝白——6，
棕白——7，
棕——8

别人配好的，，，我没弄！
不知道，是不是接错了！
有这种接法么？？
我感觉是错了！！

2种分别为：
A型：
绿白——1，
绿——2，
橙白——3，
蓝——4，
蓝白——5，
橙——6，
棕白——7，
棕——8

B型：
橙白——1，
橙——2，
绿白——3，
蓝——4，
蓝白——5，
绿——6，
棕白——7，
棕——8

一般我们有B型，两头都要是B型或A型才可上网（或联网），除非一些特殊设备用到交叉的（一头A型另一头B型）
电脑目前只用到1、2、3、6这四根线，其余线不接亦可上网！
干扰性对家用来说基本看不出来的，线序不对也没关系，只要两头线序一样即可

扩展

就是说我这种接法 不是正规的，但也可以是吧！！就是什么网络抗干扰性能和抗衰减性能差！！是吧！
又要跑一趟！哎呀！只买一个水晶头！

。。我主要接电视机！

补充

网络抗干扰性能和抗衰减性能差基本不会影响的，除非你家是千兆宽带！
现在有多少网线是抗干扰强的呢？你去看下市场上，贵谁买啊。普通网线抗干扰就差，不行就那测线仪（带找线功能的）探测下，好的屏蔽线有微弱声音，大部分都是散发出很强的信号
那就是个规定，你不按规定办事也不要紧的，又不是做出口产品

监控网线水晶头四线接法图解法

1、首先把网线放入压线钳先剥掉外皮。

2、把网线按1.白橙2.橙3.白棕6.棕顺序用手拉直排列。

3、水晶头金属触脚面朝上，把排列好的网线按1.白橙2.橙3.白棕6.棕的依序插入水晶头的。2、3、6孔中【水晶头有8个接孔】。并再次检查一遍是否接对。

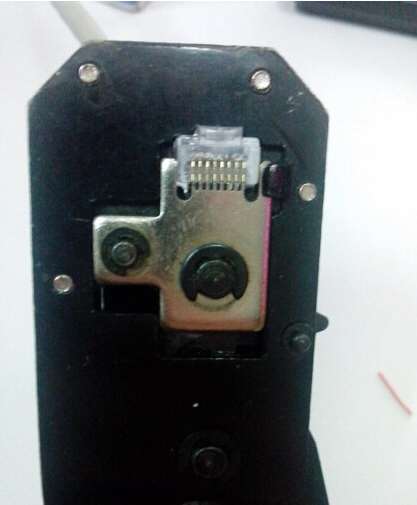

4、检查无误后把插好网线的水晶头放入压线钳的压孔中。

5、放好水晶头后，用力压一下压线钳。

6、另外一头接法一样，接好后看一下的网线是否合格。

想自己装套数字监控，买的网线是四芯的，应该怎样...

如下：

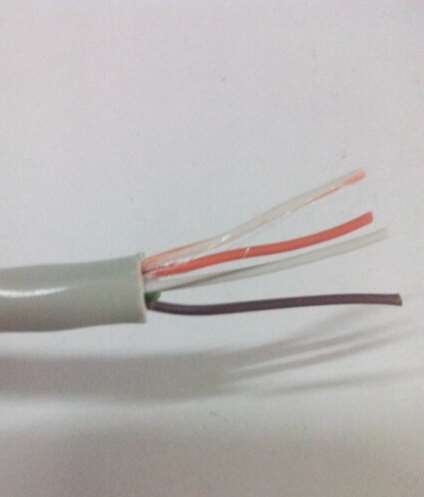

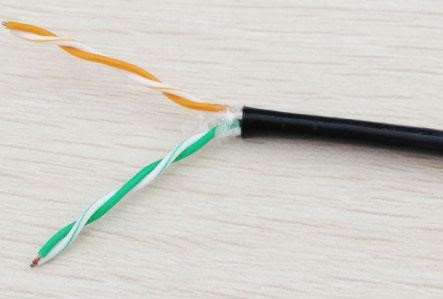

四芯网线指的是只有2对线芯双绞的网线，也就是4条线芯。

水晶头里面有8个糟，网线的线序标准是TIA/EIA568B 和 TIA/EIA 568A。水晶头铜片，凹槽面向上，从左到右按线序排列整齐后的顺序：

568B标准：1.橙白，2.橙，3.绿白，4.蓝，5.蓝白，6.绿，7.棕白，8.棕；

568A标准：1.绿白，2.绿，3.橙白，4.蓝，5.蓝白，6.橙，7.棕白，8.棕。

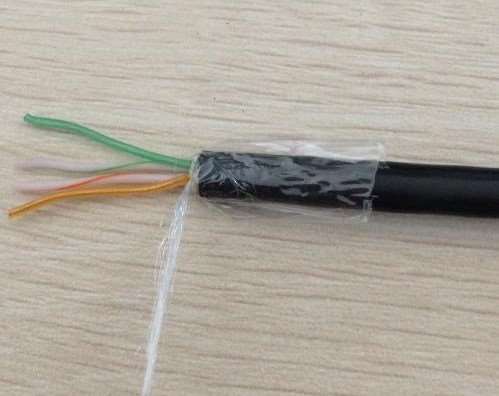

四芯网线只有4条线芯：橙、橙白、绿白、绿，也就是1.2.3.6的位置。

对号入座，排列好网线线序，修剪平整，插入水晶头，最后放入网线钳压紧。

扩展资料：

4芯网线不能达到100M的速率，而8芯线能达到100M的速率，所以网速上的话8芯线要快一些，要稳定些。

水晶头注意事项：

1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；

2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备；

3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。

不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。

百度百科--水晶头

家用千兆6类网线水晶头接法

如题：我家刚起房子，家里装修，现在想将电线，网线都部暗线的形象埋到墙里去，用电信的网，现在还没有使用上千兆网速，但为了以后考虑，买的线是6类千兆网线带十字隔开的那种，水晶头...

如题：我家刚起房子，家里装修，现在想将电线，网线都部暗线的形象埋到墙里去，用电信的网，现在还没有使用上千兆网速，但为了以后考虑，买的线是6类千兆网线带十字隔开的那种，水晶头也是6类专用的，想请教一下，这个网线的8根线接水晶头时怎么布？水晶头卡口向下，完全平整的那一面向上，颜色顺序是怎么样的？
现在的网线入户时，是通过电话线进入，再接上猫，再通过路由分接口到每个房间刻客厅，以后可能会有光纤入户，所以请各位给一个详细的解决方案！
我家有多台电脑，希望之间能相互通过路由组局域网，加上电视是智能电视，带android的系统，也用网线上网。请给个详细的方法，能配图说明最好！

我只问接线的方法，颜色的顺序，能满足我都能上网，能通过路由组局域网的接线方法。不需要知道埋什么线，埋在什么地方，我已经买了6类的网线和6类的水晶头。 展开

1、 将六类UTP电缆套管自端头剥开。

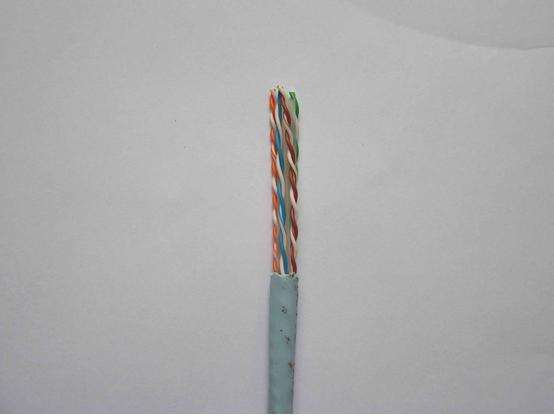

2、 将剥开的六类UTP电缆部分中间的十字骨架剪掉。

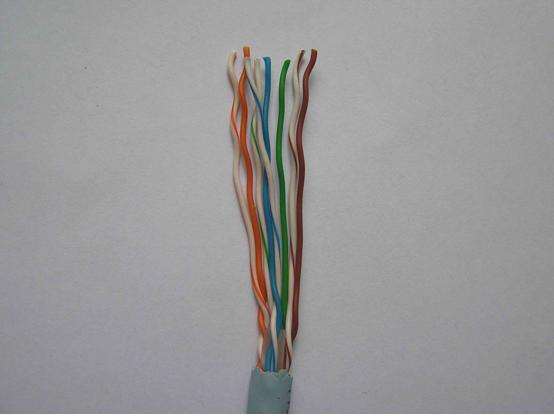

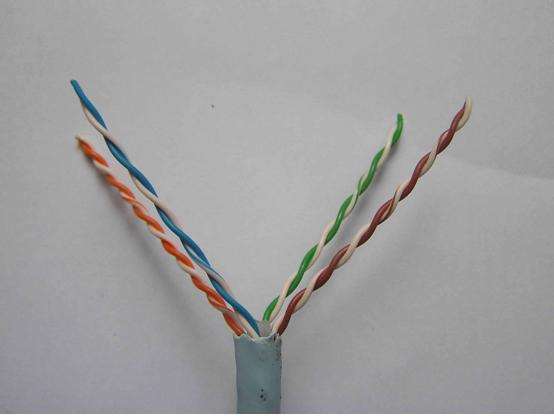

3、将线缆解纽，由于解纽直接影响到性能，所以应注意解纽的长度不能太长，并将解纽后的导线理直，将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)或568A(白绿、绿、白橙、蓝、白蓝、橙、白棕、棕)（从左向右排）的顺序理齐。

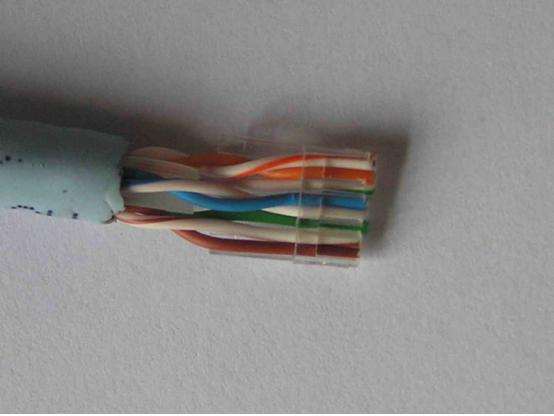

4、导线经修整后（导线端面应平整，避免毛刺影响性能）按照图示要求穿入水晶头内部分线件上，注意穿入的顺序。

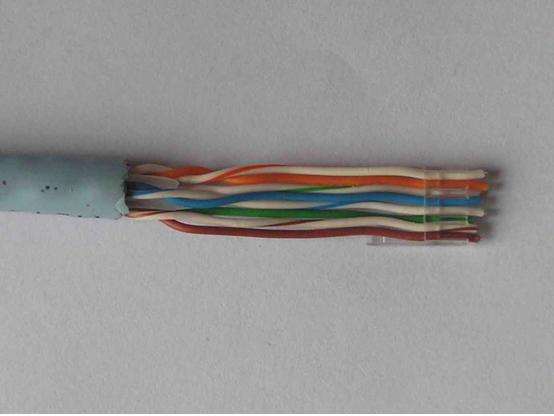

5、 从水晶头内部分线件沿导线往下拉，直至到未解开的部分，然后减去前端多余线缆。

6、 将上一步做好的线缆插入水晶头外壳中，注意插入方向（平的朝下）。

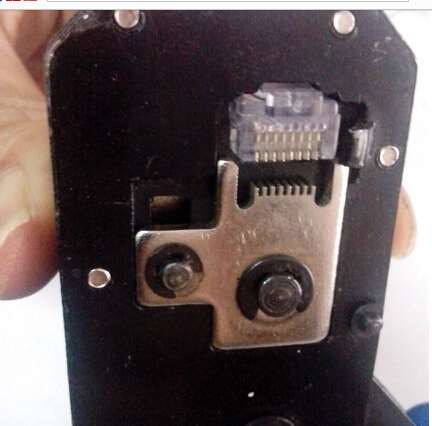

7、 将上面做好的水晶头放入压线钳用力压紧。

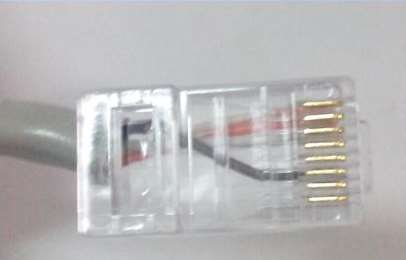

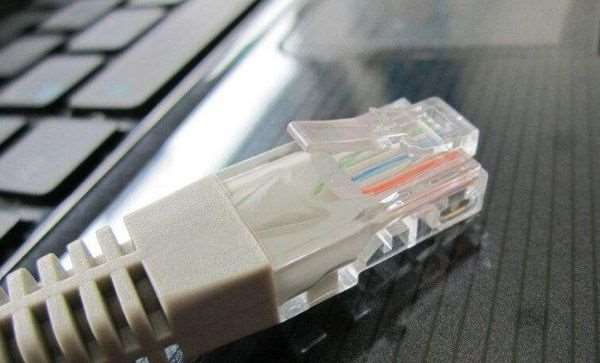

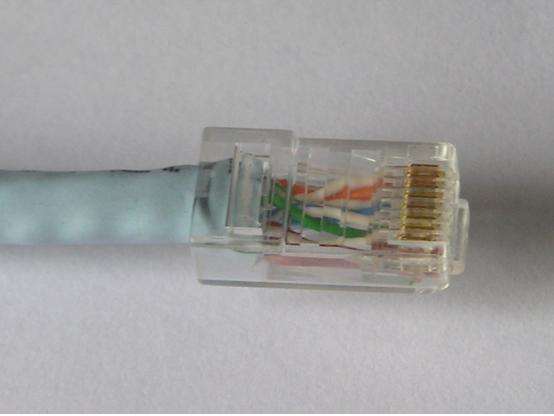

8、完成的成品水晶头如下图。

扩展资料

六类水晶头的注意事项

1、六类系统中不建议用户自己制作水晶头，因为工程施工现场的设备和施工人员的专业水平限制，所做出的跳线的电气性能稳定性没法保证，电气性能也同专业跳线厂家生产出的跳线有一定差距，所以应该注意如下几点要求，以便提高手工制作六类水晶头的成功率

2、 要注意尽量减少未穿入水晶头分线件的导线的解纽长度，不能将剥去外皮的导线全部解纽，否则跳线电气性能会变差。

3、 线缆穿线时要注意按标准安排好穿线次序，尽量减少线缆之间相互交叉。

4、 穿好穿线件后减去多余线缆时要与穿线件的一端平齐，插入水晶头外壳后要一直插到外壳的最前端，否则会导致接触不可靠。

5、 压线的力量要控制好，力量大会导致簧片压入过深，影响与插座的接触可靠性，力量小会导致簧片与导线接触不可靠。线缆的外护套要有一部分在水晶头外壳内部，通过外壳固定外护套，避免线缆在水晶头内部移动，影响电气性能稳定性。

网线怎么做？六类网线接水晶头的线序接法

1、网线的做法

网线平行(直通)线的做法是:两头同为568A标准或568B标准，(一般用到的都是568B平行(直通)线的做法)。

A类：568A标准:白绿，绿，白橙，蓝，白蓝，橙，白棕，棕

B类：568B标准:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

2、六类网线接水晶头的线序接法

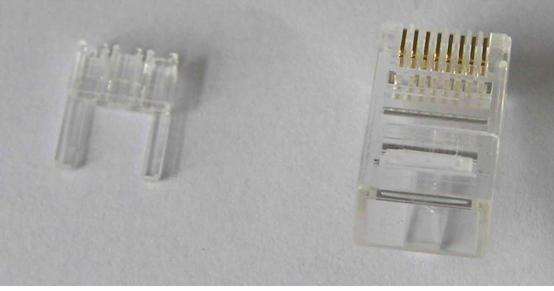

六类水晶头的简介六类水晶头不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳。

【六类水晶头的接线方法】

1）、将六类UTP电缆套管自端头剥。

2）、将六类UTP电缆中间的十字骨架剪掉。

3）、将线缆解纽，由于解纽直接影响到性能，所以应注意解纽的长度不能太长，并将解纽后的导线理直，将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)或568A(白绿、绿、白橙、蓝、白蓝、橙、白棕、棕)（从左向右排）的顺序理齐。

4）、导线经修整后（导线端面应平整，避免毛刺影响性能）按照图示要求穿入水晶头内部分线件上，注意穿入的线序。

5）、 水晶头内部分线件沿导线往下拉，直至到未解纽的部分，然后减去前端多余电缆。

6）、将上一步做好的线缆插入水晶头外壳中，注意插入方向。

7）、 将上面做好的水晶头放入压线工具用力压紧。

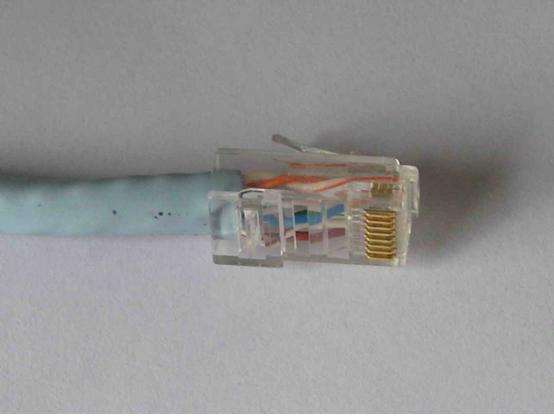

8）、做好的成品跳线下图。

扩展资料：

交叉线一般用于相同设备的连接，比如路由器和路由器、电脑和电脑之间；现在的很多也支持直通线了，但建议还是使用交叉线。交叉网线用于ADSL MODEM和集线器HUB的连接（与MODEM设计有关系，并非全部如此），HUB与HUB之间不通过级连口的连接，以及两台计算机直接通过网卡相互连接。制作方法和上面基本相同，只是在线序上不像568B，采用了1-3,2-6交换的方式，也就是一头使用568B制作，另外一头使用568A制作。

参考资料来源：百度百科：交叉线

参考资料来源：百度百科：网线

机顶盒网线水晶头接法

机顶盒网线水晶头接法...

机顶盒网线水晶头接法

网络电视水晶头的接法：

（1）通常网络电视水晶头的接法和电脑的网线水晶头接法是差不多的，一般为T568B和T568A。按水晶头铜片位置向上，从左到右按线序将接入水晶头：

1. 标准568A：

绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕—8标

2. 标准568B：

橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；

（2）但用得最多的还是T568B的接法，一般情况下网线在传输网络信号的过程中，只运用到橙白--1，橙—2，绿白--3，绿--6，这4条线芯，一般这四根没有问题，就可以通网络的。
