曲谱自学网今天精心准备的是《网线水晶头接线顺序》，下面是详解！

网线水晶头 怎么接 颜色顺序是什么？

好像有2中比较常用的是那一种·...

好像有2中
比较常用的是那一种·

网线有两种做法，一种是交叉线，一种是平行（直通）线
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行（直通）线的做法）

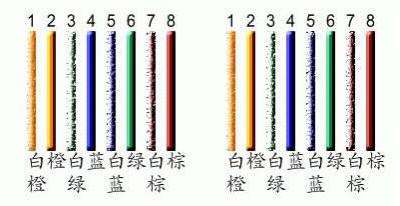

568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

扩展资料

1，网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2，100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率，它的接法虽然也是一一对应，但每一脚的颜色是固定的。

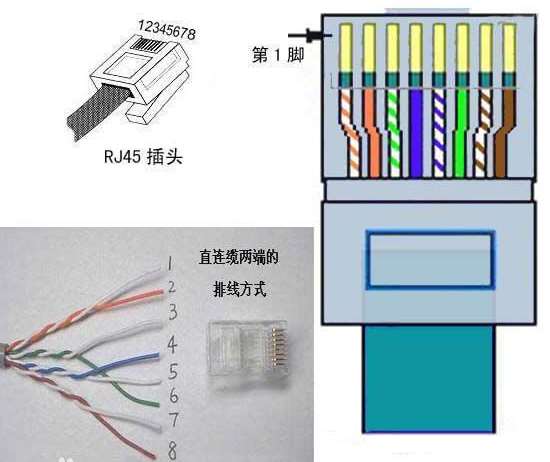

3，具体是第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色。

网线水晶头接线的顺序问题

我刚刚自己做了个水晶头，不过没有安装标准的颜色顺序接，就是自己随便排了个顺序，不过我保证了网线的水晶头两头的颜色顺序都一样,不知道行不行?能不能上网？我现在连接上去是受限制...

我刚刚自己做了个水晶头，不过没有安装标准的颜色顺序接，就是自己随便排了个顺序，不过我保证了网线的水晶头两头的颜色顺序都一样,不知道行不行?能不能上网？我现在连接上去是受限制无连接，不知道是网线的问题还是路由器的问题？请大侠指教！ 展开

水晶头接线颜色有两种：

1.平行线的做法是：两头同为568A标准或568B标准。（常用）

2.交叉线的做法是：一头568A标准，一头568B标准。

568A标准顺序：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

568B标准顺序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

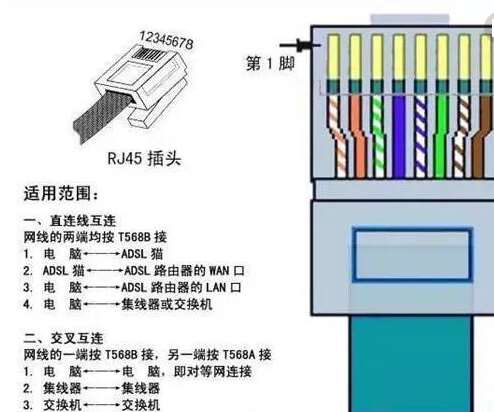

如果连接的双方地位不对等的，则用平行线，例如电脑连接到路由器或交换机。

如果连接的两台设备是对等的，则用交叉线，例如电脑连接到电脑。

扩展资料

网线质量鉴别

三类线的标识是“CAT3”，带宽10M，适用于十兆网基本已淘汰；五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网

除了假线外，市面上有很多用三类线冒充五类线、超五类线的情况。下面是网线的鉴别方法：

三类线里的线是二对四根，五类线里的线是四对八根。

真线的外胶皮不易燃烧，而假线的外胶皮大部分是易燃的。

假线在较高温下（40℃以上）外胶皮会变软，真的不会。

真线内部的铜芯用料较纯，比较软、有韧性而且不易被拉断。

网线的扭绕方向是逆时针扭绕而不是顺时针绕的。顺时针绕会对速度和传输距离有影响。

网线里的线在对绕时圈数是不一样的，因为圈数一样的话两对线之间的传输信号会互相干扰，使传输距离变短。

屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料，水晶头外面也被金属所包裹。

有条件的话可以找100米的双绞线利用Windows中的“网络监视器”或“资源监视器”实地测试一下，5类线能达到100Mbps，3类线只有10Mbps。

网线标准长度1000英尺/箱（大约相当于305米）

使用磁铁可以鉴别铁芯线，如果网线用磁铁可以吸引（哪怕是轻微的吸引），那说明是铁芯线，铁芯线因为电阻大，严重影响传输效率和传输距离，不推荐购买。优质的网线一般都是使用铜作为线芯的。即使差一些的线，也应该使用铝作为线芯。

剥开少许网线，看一下线芯的粗细，线芯细了也会影响传输效率。所以应该选用相对而言线芯粗的。

参考资料：百度百科-网线

网线水晶头必须按照颜色顺序吗？

我知道有两种水晶头制作标准。但是我这儿有个问题：如果只是我家里用，一根八芯网线，是不是必须按照颜色顺序来接水晶头？假设我不按照标准来做，只要网线两端水晶头颜色顺序一样，是...

我知道有两种水晶头制作标准。但是我这儿有个问题：

如果只是我家里用，一根八芯网线，是不是必须按照颜色顺序来接水晶头？假设我不按照标准来做，只要网线两端水晶头颜色顺序一样，是不是能正常使用？不都是铜线吗？是否可以不区分颜色？ 展开

　　我们都知道网线水晶头的做法有568A和568B两种标准，即：
　　568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
　　568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
　　相信不少人都有这样的疑问，为什么做网线水晶头必须按照颜色顺序呢，既然网线中的八根线都是铜导线，只要网线两头的水晶头都按照同一种人为标准就可以导通，就可以正常传输数据，为什么如果不按照规定的统一标准，就会出现无法上网的情况。
　　一般网线真正起到上网作用的线序只有1.2.3.6，就算其他四根线没接通一样都是可以正常上网的。因为双绞线可以起到抵消干扰的作用，因此必须选择两组双绞线，为了统一标准，即选择了橙白，橙和绿白，绿两组双绞线用作最高传输速率为10Mbps的数据传输，其他颜色线作为备用语音传输等作用，正是由于这个原因，网线生产商在生产网线时候，会将橙白，橙，绿白，绿四种颜色线的性能做得比其他颜色线要好很多，具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差。
　　统一网线水晶头标准还可便于操作员在网络工程中实施接线操作。所以这就是网线水晶头接法必须按照颜色顺序的必要性。

网线怎么接，简单的网线排线顺序及水晶头接法

网线的布线标准中规定了两种双绞线的线序568A与568B:
1、标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8；
2、标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

也就是说这两种做法都可以用，而现实中以第二种568B的做法更为普遍些，现在以568B类的网线做法展示过程；

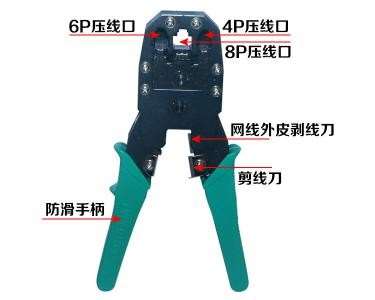

首先，准备好网线制作工具：包括网线钳一个、水晶头一对、网线一根、测线仪一个（制作完成后测试网线）（如图所示）

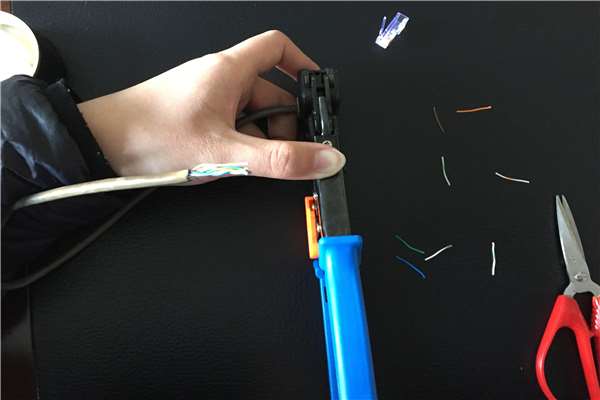

第二：用网线钳剥去网线表皮保护层，只需先把压线钳压紧，然后要把网线手动旋转一圈，就可把网线外皮剥去，“注意：需要把握好力度的使用，力度小了没有效果，力度太大容易把内部线缆剪断”；

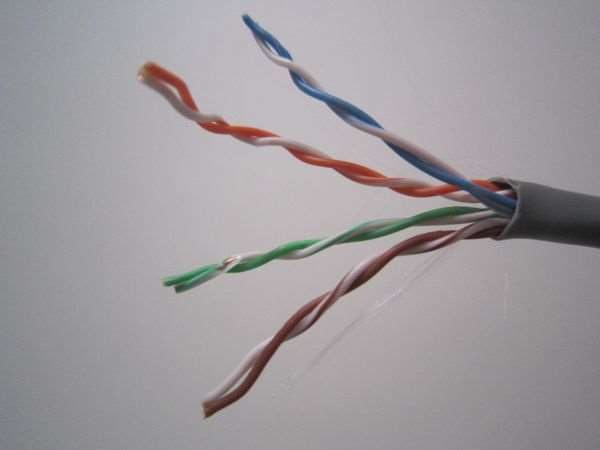

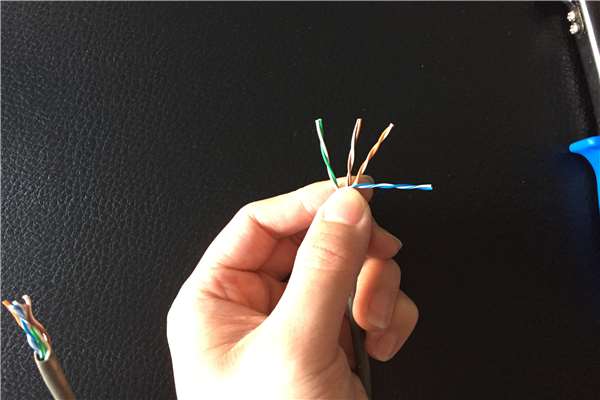

第三：把剥落的一层扯去，把8芯线缆理直理顺。如下图，注意网线的颜色，最初拨开时，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对；

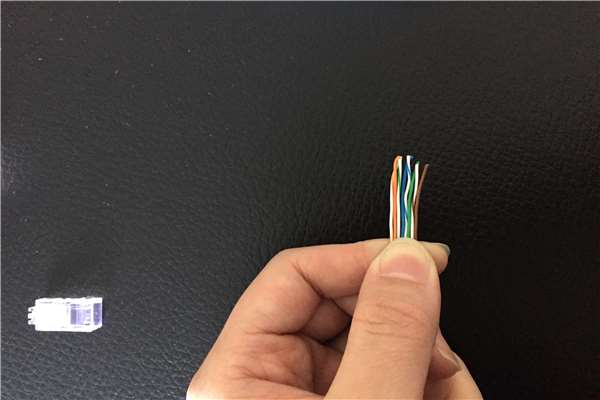

我们需要把他们分开，然后按照橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8的顺序排列平行，然后放到网线钳的切割口修剪整齐，保持8芯线平行；

第四：然后把网线依次（按上述橙白-橙-绿白-蓝-蓝白-绿-棕白-棕的顺序）插进水晶头的排口，全部抵进水晶头排口的的尾端。"注意，要均匀用力，先让8芯排线都进去压接口，然后在用力推排线，直到接触到水晶头的末端"。

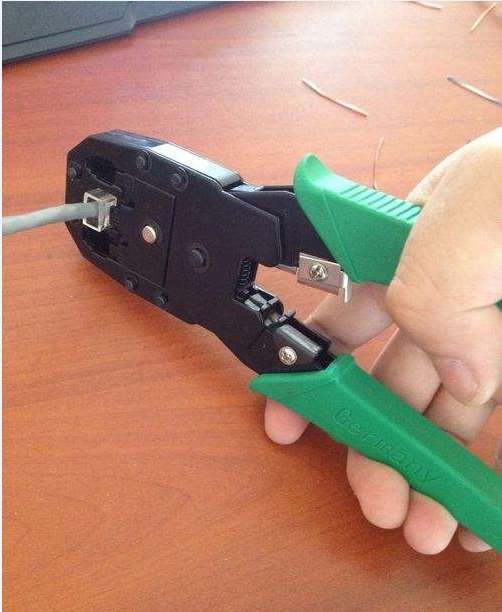

然后把水晶头放置到网线钳内进行压接，注意一定要把水晶头放置到位（钳子的突出压片会正好对准每个铜片位 置），然后再压接，“注意一次用力压到底，听到“咔”的一声即表示卡口已经压接下去，前面的铜片也会同时压接下去。”

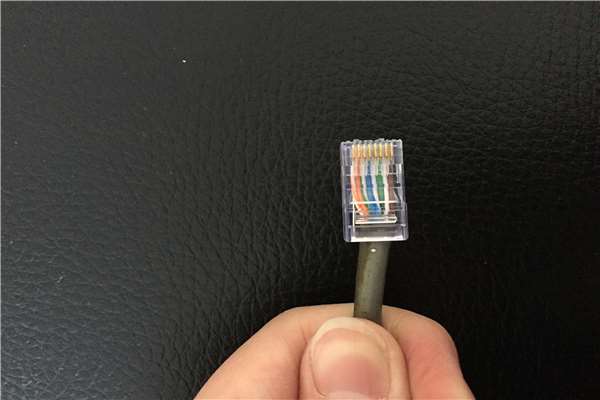

最后，检查一下铜片是否均匀平齐压下去，多试几次，提高操作熟练度。

同理，568A类的网线做法也与此B类做法基本相同，只是在颜色排序上需要按A类颜色排序。

网线两端水晶头的接线顺序是一样的吗

大多数情况使用直通线，两端是一样的（都是T568B接法）；但有时使用交叉线，两端就不一样（分别用T568B、568A接法）。

网线水晶头里的8根线的排列顺序是怎样的啊？

有没有顺序，没按顺序会有什么后果啊...

有没有顺序，没按顺序会有什么后果啊

常用的是T568B制作网线方法，顺序是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

不按顺序的错误线，直接导致无法用眼睛或万用表来检查出来的，因为其端至端的连通性是正常的，最终这种错误接线的最大危害是会产生很大的近端串扰，它不会造成网络不通，而是使网络运行速度很慢，时通时断，它属于软故障，当网络运行后检查起来很麻烦，无论何种应用这样接都不行。

扩展资料：

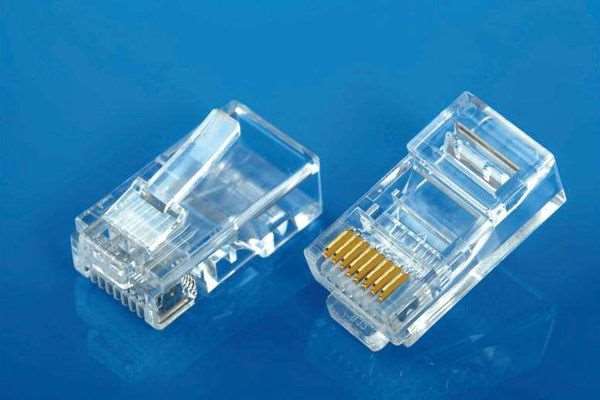

568A和568B是指用于8针配线（最常见的就是RJ45水晶头）模块插座/插头的两种颜色代码。按国际标准共有四种线序：T568A、T568B、USOC(8)、USOC(6)。一般常用的是前两种。剥开一段双绞线，

你会看到其中共有四对互相缠绕的独股塑包线：绿对、蓝对、橙对、棕对。在ANSI/TIA/EIA布线标准下两种都是可用的，但是在实际工作中您可能并不想将它们互换。这两种颜色代码之间的唯一区别就是橙色和绿色线对的互换。

由于向后兼容性问题，T568B配线图被认为是首选的配线图。T568A配线图被标注为可选，但现在仍被广泛使用。简单来说，这个技术规范为结构化布线的插座/插头定义了配线图。

参考资料：百度百科—T568A标准

网线水晶头连接方法

想问一下，想用一根网线接到两个孔的网线插座上可以接吗？具体应该怎么接，线序是怎么排列的，两头都必须用两个水晶头吗？我不太懂麻烦说详细些，先谢了...

想问一下，想用一根网线接到两个孔的网线插座上可以接吗？具体应该怎么接，线序是怎么排列的，两头都必须用两个水晶头吗？我不太懂麻烦说详细些，先谢了

一根网线连接到两个网线孔，网线的两头必须都有水晶头。

网线接法有两种，一种是交叉线接法，一种是平行线接法。

网线交叉线接法为：网线的一头采用568A标准制作的水晶头，网线的另一头采用568B标准制作的水晶头。

网线平行线的接法为：网线的一头采用568A标准制作的水晶头，网线的另一头也采用568A标准制作的水晶头。或网线一头采用568B标准制作的水晶头，网线的另一头也采用568B标准制作的水晶头。

568A标准制作水晶头的网线排序：白绿线，绿线，白橙线，蓝线，白蓝线，橙线，白棕线，棕线。

568B标准制作水晶头的网线排序：白橙线，橙线，白绿线，蓝线，白蓝线，绿线，白棕线，棕线。

以568B标准的来进行水晶头的制作（网线两端都用568B标准进行制作）：

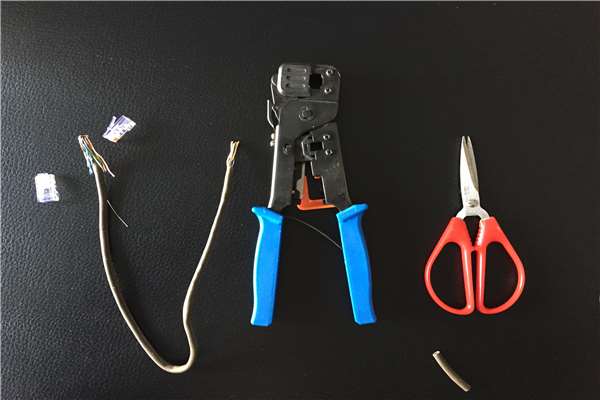

1、准备网线、水晶头（若干）、剪刀、压线钳。

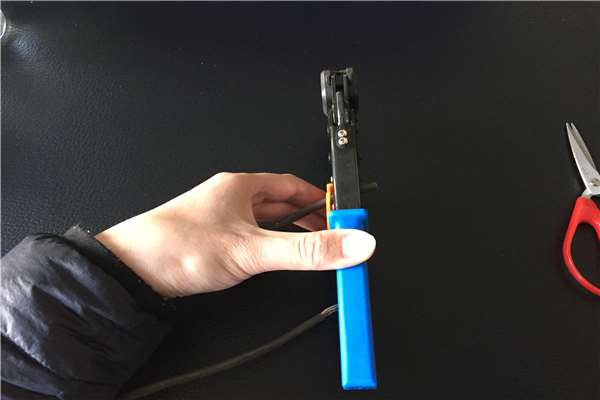

2、通过压线钳将网线的外绝缘皮剥离。

3、露出被剥离的网线连接线。

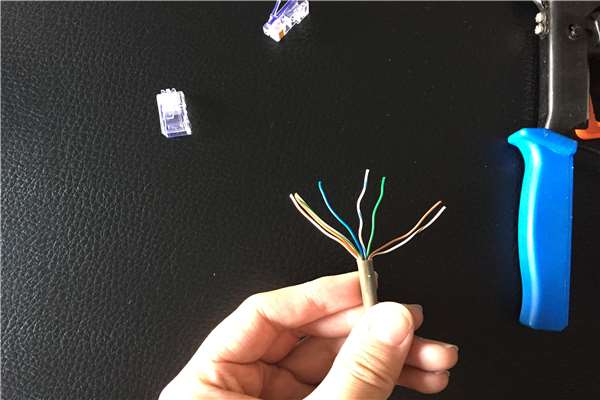

4、将每组网线连接线进行分离，分离成单个一条的状态。

5、按照568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕进行排列。

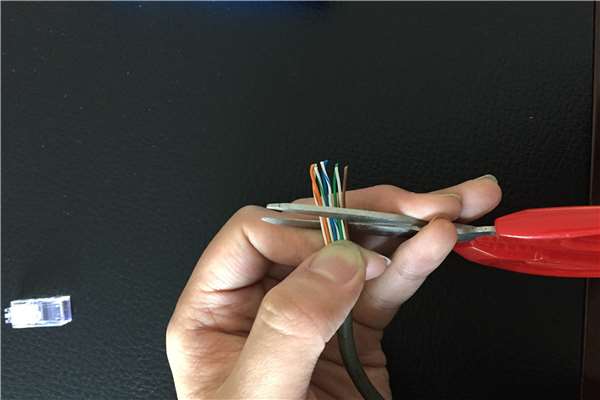

6、将排列完成后的网线连接线多余的前端用剪刀剪切整齐。

7、网线前端被裁剪整齐后，将网线平整塞入水晶头内部，塞入过程中不能使顺序发生混乱。

8、通过压线钳将水晶头与网线压实在一起。

9、被压实后网线就制作完成。

参考资料来源：百度百科-网线水晶头接法

网络水晶头 接反顺序

我刚刚自己做了个水晶头，不过没有安装标准的颜色顺序接，就是自己随便排了个顺序，不过我保证了网线的水晶头两头的颜色顺序都一样,刚刚开始能上网可是最后居然出现了什么防火墙不能上...

我刚刚自己做了个水晶头，不过没有安装标准的颜色顺序接，就是自己随便排了个顺序，不过我保证了网线的水晶头两头的颜色顺序都一样, 刚刚开始能上网 可是最后居然出现了什么防火墙 不能上网了 为什么啊？
我接的是一端是水晶头一端是墙上插水晶头的面板~ 难道必须按照标准的顺序接线吗？我接的时候也用网络测试仪测试的啊 8个灯都亮的啊？为什么啊？
我以前也是按照我的顺序接的线啊！也没出什么问题啊！我的顺序是
白橙 橙 白绿 绿 白蓝 蓝 白棕 棕 展开

制作RJ45水晶头必须按色序压制，否则信号的衰减、串扰严重等有可能导致无法上网，8个灯都亮只说明物理连接是正常，但是否合格需要是专门测试仪表测试方可知晓，不过你可以按照TIA568B标准来压制水晶头一部都是合格的，期顺序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，两侧水晶头同时按照这个顺序压制就可以了。

扩展

嗯可以理解了  还有就是一般上网的话其实只要用1236这四个线就行了吧？！按照就是TIA568B的顺序就是 白橙、橙、白绿、绿 是不是啊？

补充

接水晶头的1、2、3、6就可以但这只能是百兆网络，千兆网络8根全得用。

监控网线水晶头四线接法图解法

1、首先把网线放入压线钳先剥掉外皮。

2、把网线按1.白橙2.橙3.白棕6.棕顺序用手拉直排列。

3、水晶头金属触脚面朝上，把排列好的网线按1.白橙2.橙3.白棕6.棕的依序插入水晶头的。2、3、6孔中【水晶头有8个接孔】。并再次检查一遍是否接对。

4、检查无误后把插好网线的水晶头放入压线钳的压孔中。

5、放好水晶头后，用力压一下压线钳。

6、另外一头接法一样，接好后看一下的网线是否合格。

为什么网线水晶头接线要一杠一全色排列

为什么网线水晶头接线要一杠一全色排列？白/橙和橙色。白/绿和蓝色。白/蓝和绿色。白/棕和棕色。然后那绿/白要和全蓝色线一起，蓝/白要和全绿色线一起。为什么不可以随便排列。两边水...

为什么网线水晶头接线要一杠一全色排列？白/橙和橙色。白/绿和蓝色。白/蓝和绿色。白/棕和棕色。然后那绿/白要和全蓝色线一起，蓝/白要和全绿色线一起。为什么不可以随便排列。两边水晶头色调顺序一样可以吧？ 展开

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。 之所以要跳线的主要原因是防止相互芯线之间串扰，增强网络传输数据的稳定性。 由于我们平时使用网线，传输数据很小，所以你直接把网线两端得水晶头按相同的色调顺序连接也没什么问题。

网线水晶头接线顺序

网线是连接局域网必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线，是由许多对线组成的数据传输线。它的特点就是价格便宜，所以被广泛应用，如我们常见的电话线等。它是用来和RJ45水晶头相连的。 它又分为STP和UTP两种，我们常用的是UTP。
