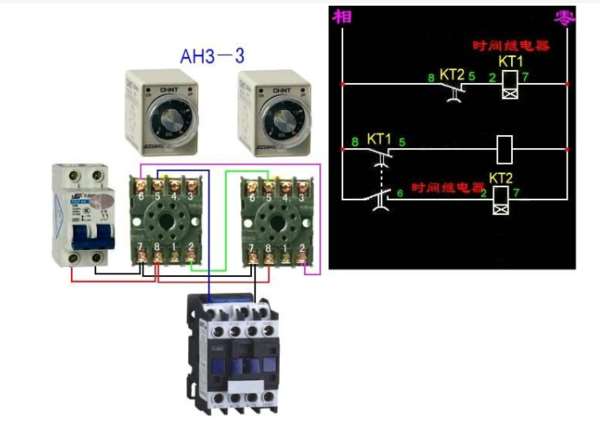

一个接近开关 时间继电器 控制电灯的实物接线图

通过接近开关延时几秒灯亮,灯亮几秒后断电灯灭,反复循环此动作,请教各位高手实物接线图,万分感谢!!!...

通过接近开关延时几秒灯亮,灯亮几秒后断电灯灭,反复循环此动作,请教各位高手实物接线图,万分感谢!!!

接近开关继电器电磁阀,控制气缸的接线：
电器清单：
接近开关、电磁阀、继电器、开关。
接近开关接继电器线圈，继电器常开触点接电磁阀。
开关控制继电器的动作。

时间继电器实物接线图

时间继电器实物接线图...

时间继电器实物接线图

如图所示：

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。

其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。

一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。

扩展资料

空气阻尼式时间继电器有通电延时型和断电延时型两种。空气阻尼式时间继电器（空气延时头）又称气囊式时间继电器，它是利用空气通过小孔时产生阻尼的原理获得延时的。

它由电磁系统、延时机构和触点3部分构成。电磁机构为直动式双E型铁心，触电系统借用LX5型微动开关，延时机构采用气囊式阻尼器。

电磁机构可以是直流的或是交流的，它既可以做成通电延时型，也可以做成断电延时型。进气孔大，活塞移动速度快，延时短；进气孔小，活塞移动速度慢，延时长。

其中通电延时型时间继电器动作过程是：线圈不通电时，线圈的衔铁释放压住动作杠杆，延时和瞬时触点不动作；当线圈得电吸合后，衔铁被吸合，衔铁上的压板首先将瞬时触点按下，触点动作发出瞬时信号。

这是因为衔铁吸合动作杠杆不受压力，在助力弹簧作用下慢慢动作（也就是延时），动作到达最大位置杠杆上的压板按动延时触点，触点动作发出延时信号，直至线圈无电释放，动作结束。

参考资料来源：百度百科-时间继电器

时间继电器接线图！实物

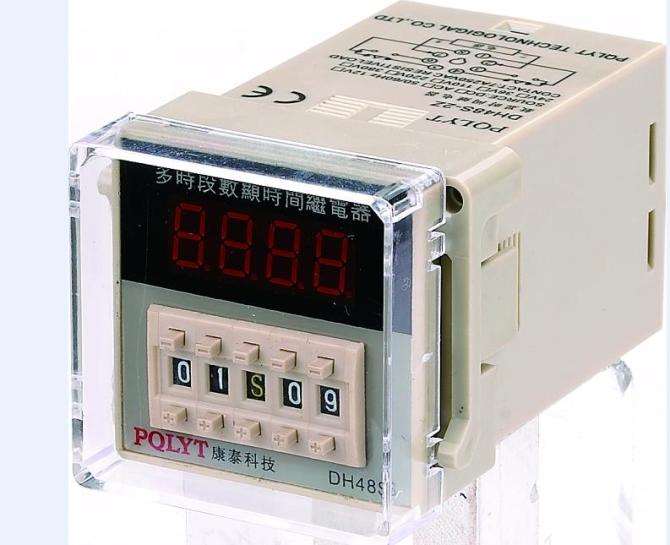

我有一个时间继电器DH48S-S2Z想把它当作一个开关使用用在一个控制电机的变频器上的开关想让它踩下开关电机转动到设定的时间自动停止实在是不知道怎么接线望高人指点635785307谢谢...

我有一个时间继电器DH48S-S2Z 想把它当作一个开关使用 用在一个控制电机的变频器上的开关想让它踩下开关电机转动到设定的时间自动停止 实在是不知道怎么接线望高人指点 635785307谢谢

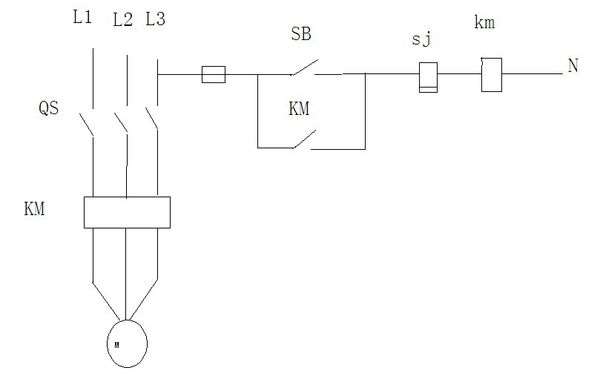

继电器接常闭节点上，按下开关后接触器线圈励磁节点闭合，电机转动，继电器开始计时，时间到常闭变常开，接触器失磁，电机停转

扩展

我有点看不懂   KM SB SJ是什么？

补充

KM是接触器线圈，SB是开关，SJ是时间继电器，时间继电器

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"plc与继电器、接触器、开关等的实物接线图

js14时间继电器实物接线图...

js14时间继电器实物接线图

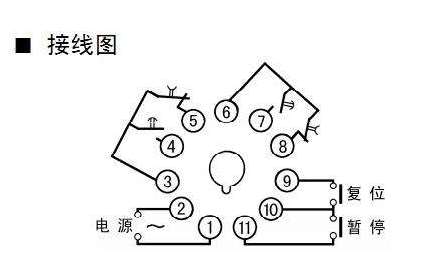

js14时间继电器共有11个插脚，把时间继电器反过来，看到的是依顺时针方向，从定位点左起，1与2是电源输入。3、4、5和6、7、8是两份组继电器，其中3与6都是固定触点，4与7是常开触点，5与8是常闭触点。9、10、11是时间继电器的功能触点，9与10接常开按钮组成复位键，10与11接常开按钮作暂停键。

更多扩展补充

扩展

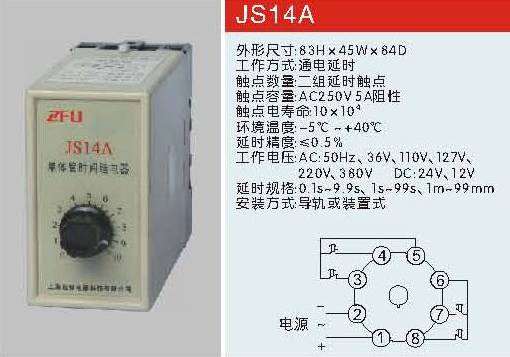

js14A

js14A

补充

JS14A的差别只是少了复位键和暂停键。

js14时间继电器实物接线图

时间继电器接线图图解...

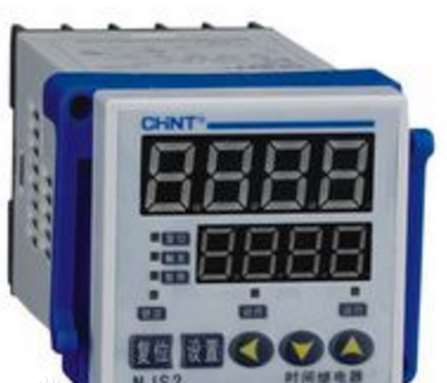

时间继电器接线图图解

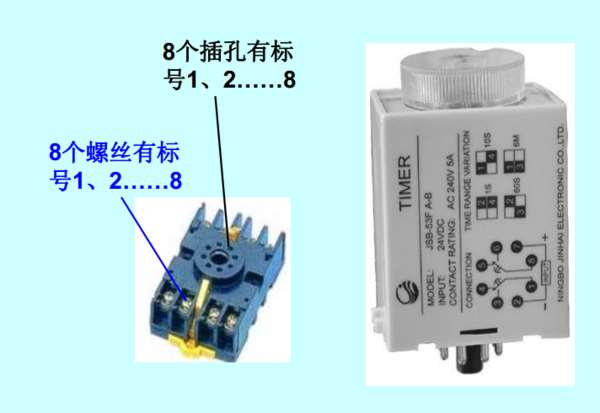

　　八角时间继电器，接线如图：

时间继电器接线图图解

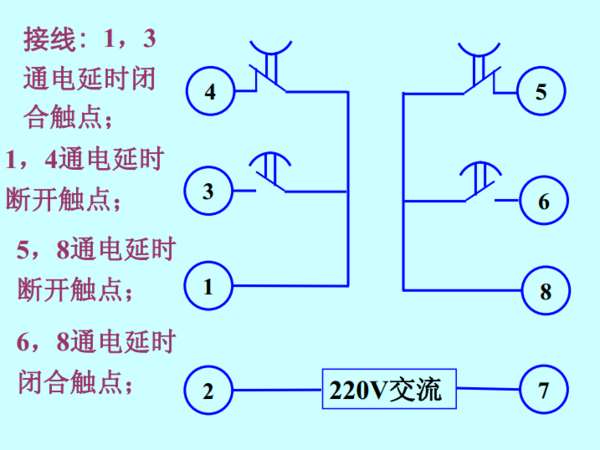

220v时间继电器接线图如下（先预置所需的延时时间，然后接通电源，此时显示屏从零开始计时，当达至所预置的时间时，延时触头实行转换，数显保持此时的数字，实行定时控制。）：

1.

2.

扩展资料：

继电器(英文名称：relay)是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。220V继电器实物接线图

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

参考资料：时间继电器

220v时间继电器接线图

我想用一个时间继电器（还未买，不知选什么类型的，可自己设定时间即可，精度高一点）来控制电机转动，由时间继电器来设定时间如10秒，按下按钮，电机转动10秒后，自动停止；当我再按...

我想用一个时间继电器（还未买，不知选什么类型的，可自己设定时间即可，精度高一点）来控制电机转动，由时间继电器来设定时间如10秒，按下按钮，电机转动10秒后，自动停止；当我再按下开关按钮，电机又转动10秒自动停止，如此循环。我希望能给出实物连接图（有一控制按钮开关，时间继电器，220V电机，不知还缺东西不），最好配上电气原理图，因为对时间继电器的连线不怎么懂。急！！！ 展开

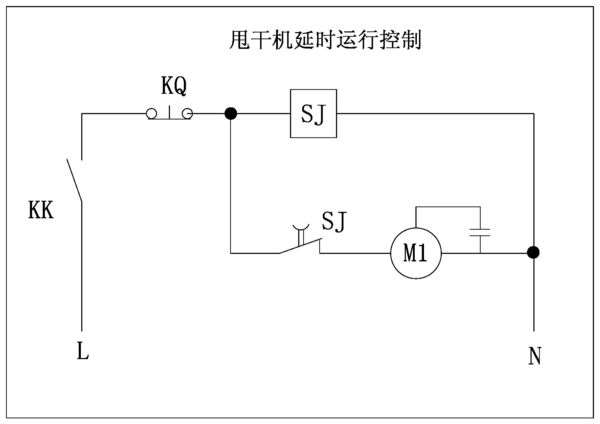

参考附图，完全满足你的要求。

更多扩展补充

扩展

不需要加上接触器吗？还有我想问下电机旁那个符号是什么、KQ干嘛用的，谢谢

补充

这是一个小功率的单相电机，没用接触器，电机旁边的是启动电容，KQ是常闭按钮，先将KK接通，电机运行延时停止，以后每按一次KQ，电机就运行延时一次。

扩展

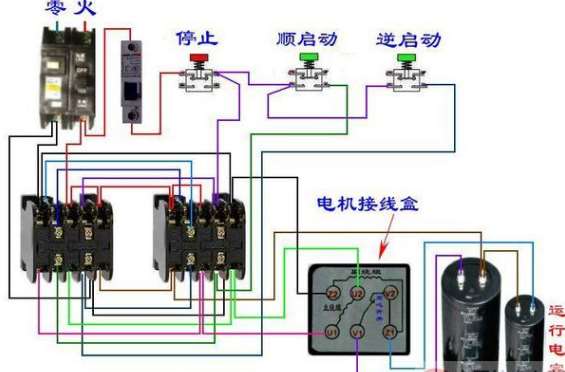

我想问下这幅图与你的电路达到的功能相同不，能否达到我要的效果（因为它有实物连线，比较直观，能不能就按它的来接）。那个电机旁的启动电容是自带的呢还是需要自己购买，怎么连接，买多大的容量值

补充

这是高手的设计，是可以的，电机的启动电容一般买电机时应该配套的。

请问时间继电器控制接线图

跟KM线圈一个意思，时间继电器KT也有线圈，线圈通电，按照预定的时间，到时间后，常开触点闭合，常闭触点断开，上面都画了哪些触点是常开，哪些触点是常闭。

时间继电器怎么接线

电机星三角起动的时间继电器实物接线图...

电机星三角起动的时间继电器实物接线图

这个时间继电器没必要看实物接线图，因为只要满足从电机起动的星形到正常工作时的三角形状态的时间机本上都能用。功率大一点的不建议用星三角起动。
http://image.baidu.com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%D0%C7%C8%FD%BD%C7%C6%F4%B6%AF%D4%AD%C0%ED&in=8113&cl=2&cm=1&sc=0&lm=-1&pn=0&rn=1&di=21887021433&ln=1988&fr=ala0&ic=0&s=0&se=1

时间继电器实物接线图

时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
