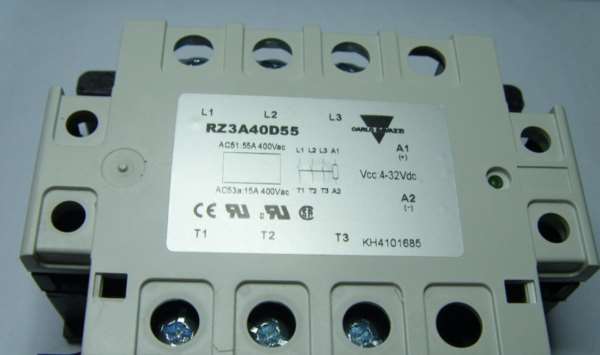

三相固态继电器工作原理

工作原理：在输入端施加合适的控制信号IN时，P型SSR立即导通。当IN撤销后，负载电流低于双向可控硅维持电流时（交流换向），SSR关断。Z型SSR内部包括过零检测电路，在施加输入信号IN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型，但由于负载工作电流近似正弦波，高次谐波干扰小，所以应用广泛。北京灵通电子公司的SSR由于采用输出器件不同，有普通型（S，采用双向可控硅元件）和增强型（HS，采用单向可控硅元件）之分。

当加有感性负载时，在输入信号截止t1之前，双向可控硅导通，电流滞后电源电压90O（纯感时）。t1时刻，输入控制信号撤销，双向可控硅在小于维持电流时关断（t2），可控硅将承受电压上升率dv/dt很高的反向电压。

扩展资料

三相固态继电器的优点：

（1）高寿命，高可靠：固态继电器没有机械零部件，由固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。

（2）灵敏度高，控制功率小，电磁兼容性好：固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。

（3）快速转换：固态继电器因为采用固体器件，所以切换速度可从几毫秒至几微秒。

（4）电磁干扰小：固态继电器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。

参考资料来源：百度百科-固态继电器

固态继电器的工作原理

固态继电器及其基本工作原理图详解

1、为了让大家更好的了解固态继电器工作原理，小编特地给出了固态继电器工作原理图，结合固态继电器工作原理图好更加方便直观的为大家讲解固态继电器工作原理。尽管市场上固态继电器型号规格繁多，但固态继电器工作原理基本上是相似的。主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。下面通过两个固态继电器工作原理图来说明固态继电器工作原理。

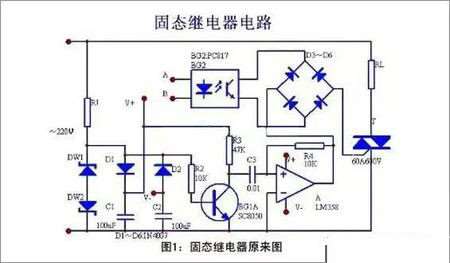

固态继电器原理图一：

2、从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。尖峰脉冲加 在D3~D6的交流对角线与SCR的控制极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。当从A、B输入低压小电流信号时，二极管发光，光敏 管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。

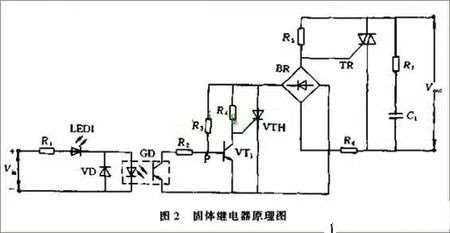

固态继电器原理图二：

3、当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。当有 输人信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导 通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门 极获得触发信号而导通。在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。

固态继电器的工作原理是什么？

固态继电器及其基本工作原理图详解

1、为了让大家更好的了解固态继电器工作原理，小编特地给出了固态继电器工作原理图，结合固态继电器工作原理图好更加方便直观的为大家讲解固态继电器工作原理。尽管市场上固态继电器型号规格繁多，但固态继电器工作原理基本上是相似的。主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。下面通过两个固态继电器工作原理图来说明固态继电器工作原理。

固态继电器原理图一：

2、从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。尖峰脉冲加 在D3~D6的交流对角线与SCR的控制极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。当从A、B输入低压小电流信号时，二极管发光，光敏 管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。

固态继电器原理图二：

3、当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。当有 输人信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导 通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门 极获得触发信号而导通。在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"哪家厂家做固态继电器靠谱？

交流固态继电器的工作原理是：
主电路使用两个单向可控硅反向并联，触发电路使用光耦隔离触发，一般采用直流恒流电路控制，电压范围大都在4-32V，也有直接使用电阻串联在光耦输入侧，这样控制的电压范围窄。
可控硅导通的方式有两种，过零型；随机型。
过零型是在正弦波的过零点附近时才会开通和关断，这样对电网的干扰较小。
随机型是在控制电压给定的同时，可控硅就会触发，这样对电网的干扰大些，但可以做成移相调压，实现无级控制。

交流固态继电器什么工作原理，怎样实现通断的？

固态继电器的工作原理：
固态继电器它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关；是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
优点缺点：
1、优点
（1）高寿命，高可靠：固态继电器没有机械零部件，由固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。
（2）灵敏度高，控制功率小，电磁兼容性好：固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。
（3）快速转换：固态继电器因为采用固体器件，所以切换速度可从几毫秒至几微秒。
（4）电磁干扰小：固态继电器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。
2、缺点
（1）导通后的管压降大，可控硅或双向控硅的正向降压可达1~2V，大功率晶体管的饱和压降也在1~2V之间，一般功率场效应管的导通电阻也较机械触点的接触电阻大。
（2）半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。
固态继电器（3）由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。
（4）电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力也较差，如不采取有效措施，则工作可靠性低。
（5）固态继电器对过载有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过载保护。固态继电器的负载与环境温度明显有关，温度升高，负载能力将迅速下降。
（6）主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

固态继电器的工作原理？

我见的这么有输入直流输出交流还有输入交流输出支流的啊!...

我见的这么有输入直流输出交流 还有输入交流输出支流的啊!

固态继电器（SSR）是一种全电子电路组合的元件，它依靠靠半导体器件和电子元件的电、磁和光特性来完成其隔离和继电切换功能。
固态继电器与传统的电磁继电器（EMR）相比，是一种没有机械、不含运动零部件的继电器，但具有与电磁继电器本质上相同功能。

固态继电器按其工作性质分直流输入-交流输出型、直流输入-支流输出型、交流输入-交流输出型、交流输入-直流输出型。

按其结构分机架安装型（面板安装）、线路板安装型。

什么是固态继电器?工作原理?

区别就在于，可控硅就是可控硅，固态继电器则是可控硅+同步触发驱动。

工作原理：可控硅实际上就是一个大功率的二极管,它与普通二极管的不同之处在于它多了一个控制极.普通二极管是正向电压就导通,反向电压就截止;而可控硅则是靠控制极的信号导通的.

• 固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。 固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。

• 可控硅，是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。


可控硅和固态继电器的区别是什么？可控硅的工作原理？

固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关，利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性，达到无触点、无火花、而能接通和断开电路的目的，因此又被称为“无触点开关”。
相对于以往的“线圈—簧片触点式”继电器(Electromechanical Relay, EMR)，SSR没有任何可动的机械零件，工作中也没有任何机械动作，具有超越EMR的优势，如反应快、可靠度高、寿命长(SSR的开关次数可达108"109次，比一般EMR的106高出百倍)、无动作噪声、耐震、耐机械冲击、具有良好的防潮防霉防腐特性。

固态继电器（SSR）的工作原理和特性是怎样的？

用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

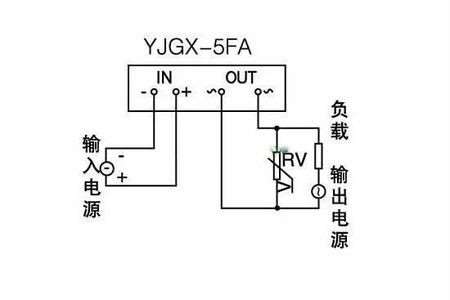

接线方法LOAD:负载端，相当于接触器主触头。CONTROL:控制端，相当于接触器线圈。

更多扩展补充

补充

应该是感应的，接个负载看看就不会测量到220伏特电压了，只要接线正确不会有问题。

扩展

恩，接个负载的话，不同的负载会出现不一样的电压，就会变成10V或者15V，那能问一下，我这样的接法有问题吗？

补充

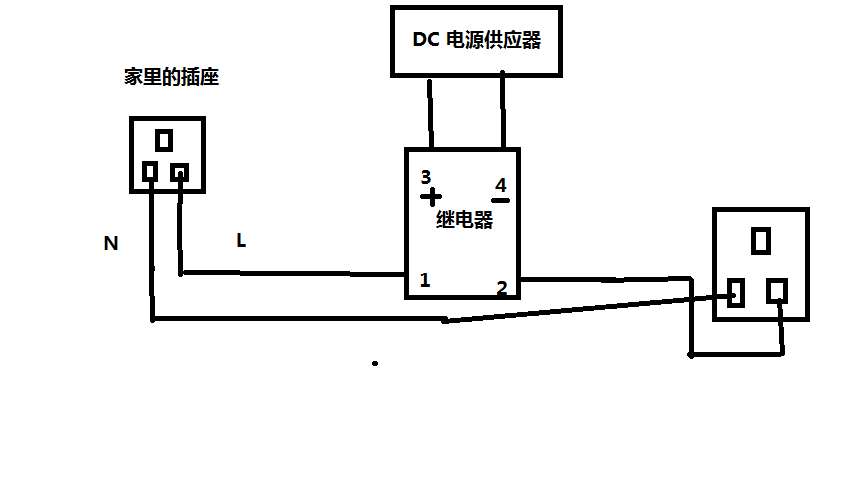

这样接线是对的，就是要把1，2作为一个开关来使用，通过1,2控制火线的通断，达到控制负载电源通断的目的。固态继电器和普通继电器触点是不同的，普通继电器可以实现线路的完全通断，固态继电器通过半导体元件控制，会有感应电压。

扩展

哦，这样的啊，谢谢了~

有谁知道固态继电器的工作原理和接法的，在线寻求...

固态继电器简单理解就是一个大功率的三极管
一般情况，你的固态继电器应该是 DC 控制 AC或者DC
那么 4脚是-，3脚是+， 输出是AC的话，12脚随意，输入是DC的话，请注意看+-
