solidworks画的图纸怎么转换成工程图

别人用solidworks2010软件画的，他画好传给我们加工的，我们也安装了那个软件，但是不熟悉怎么用，我们想转成CAD档的图纸，可以打开文件，可是找不到他画的数据在那，只有实体图，我想...

别人用solidworks2010软件画的， 他画好传给我们加工的 ，我们也安装了那个软件，但是不熟悉怎么用，我们想转成CAD档的图纸，可以打开文件 ，可是找不到他画的数据在那，只有实体图，我想知道怎么转换和操作，希望熟悉者能帮忙解答，谢谢~！ 展开

具体操作步骤如下：

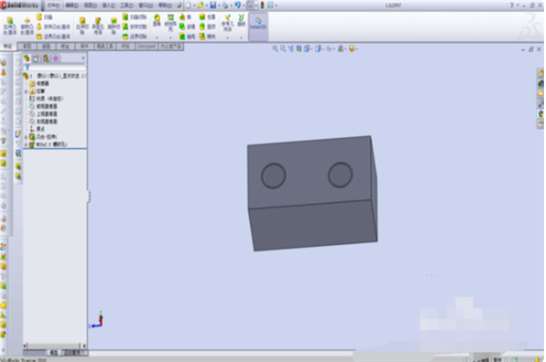

一、先打开一个保存好的零件图。

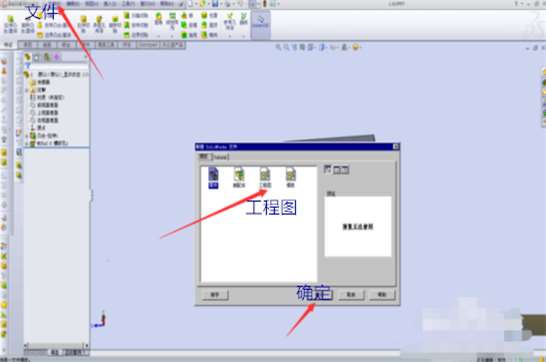

二、点击文件，新建命令，在弹出的对话框中，选择工程图，点击确定。

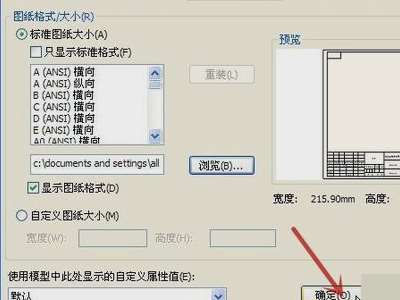

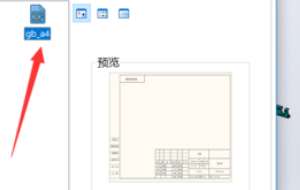

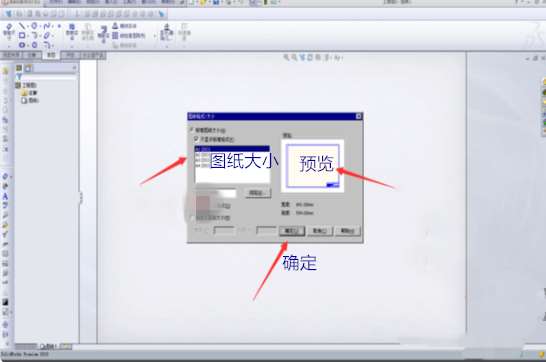

三、在这里可以选择一种，需要的图纸大小。先进行预览，看看是否合适，点击确定。

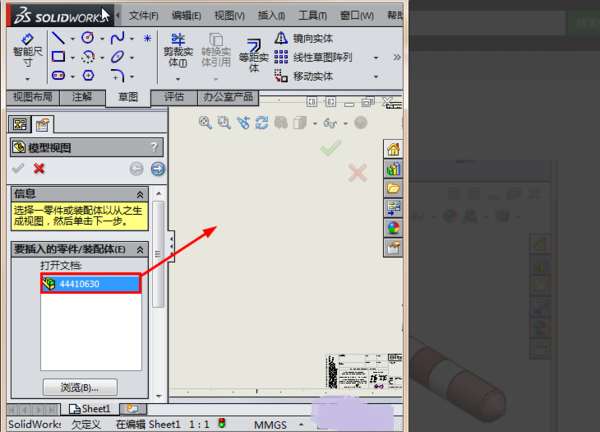

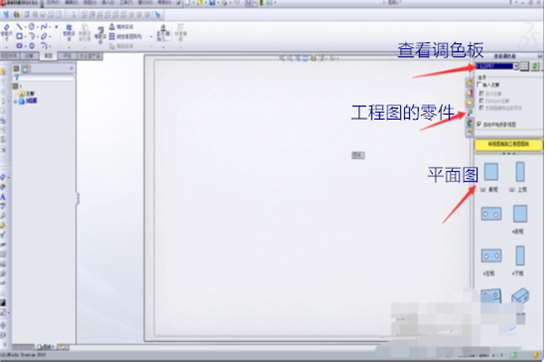

四、点击查看调色板，选择想要出工程图的零件，这里就会有平面图。

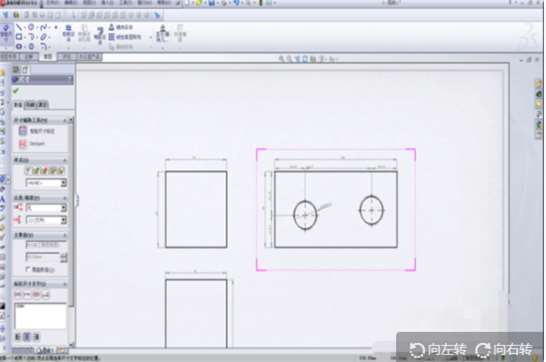

五、可以标注需要的尺寸，修改视图的方向 ，虚实线（这个很关键），调整图纸的比例尺寸。

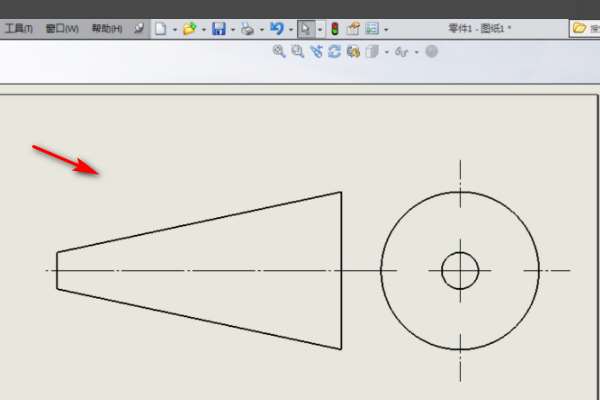

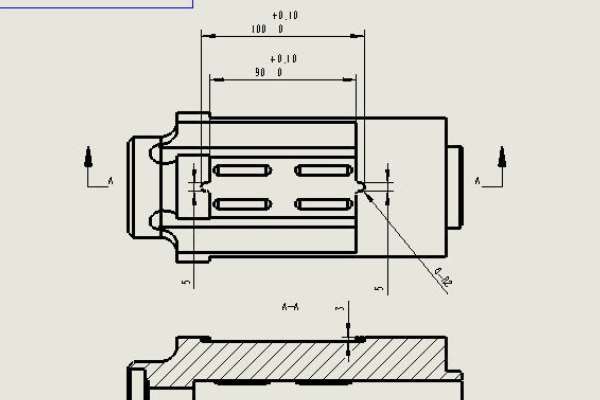

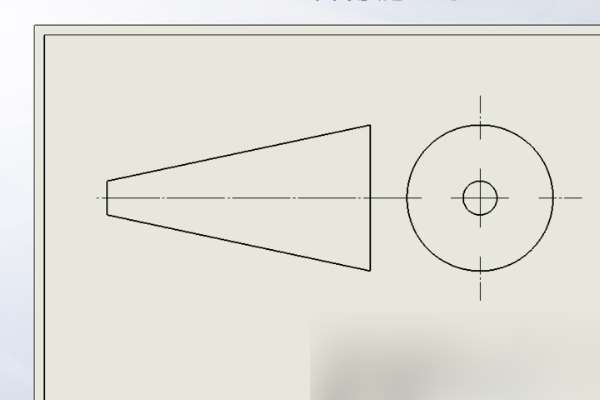

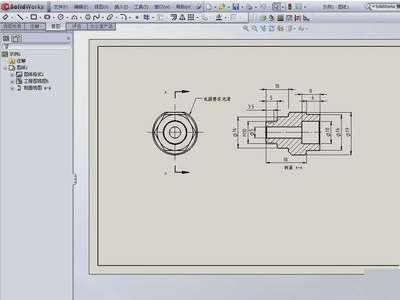

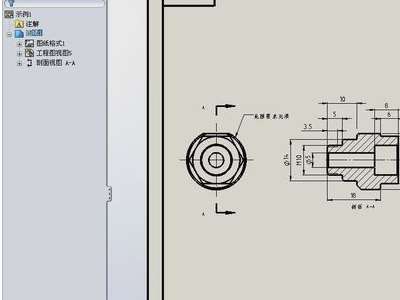

六、这样工程图就制作好了，如图所示。

solidworks 出工程图线宽的设置?

建立模型后出工程图，发现大多线宽没有多大区别。想请教下，希望默认生成的轮廓线是0.3mm，剖面线是0.1mm，标注线是0.15mm，而不是每生成一个工程图中去里面进行修改，这影响出图效率...

建立模型后出工程图，发现大多线宽没有多大区别。
想请教下，希望默认生成的轮廓线是0.3mm，剖面线是0.1mm，标注线是0.15mm，而不是每生成一个工程图中去里面进行修改，这影响出图效率。
请高手详细说明下。 展开

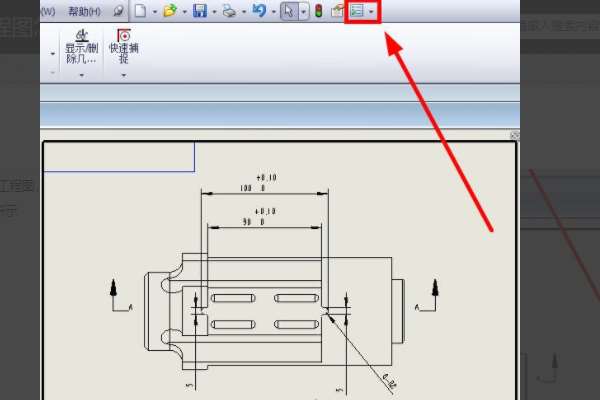

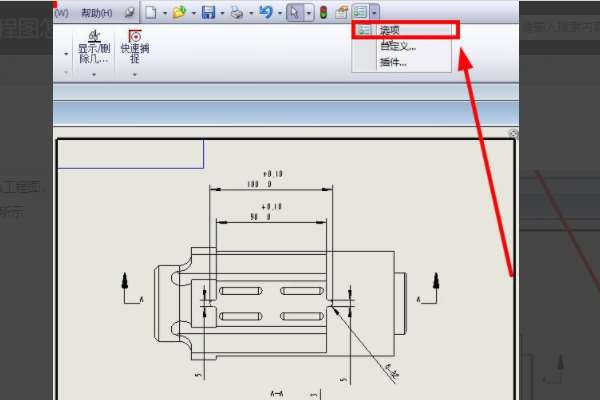

1、首先我们打开solidworks工程图，在上方点击“选项”按钮。

2、然后我们点击选项按钮。

3、然后我们打开系统选项对话框，点击“文档属性”按钮。

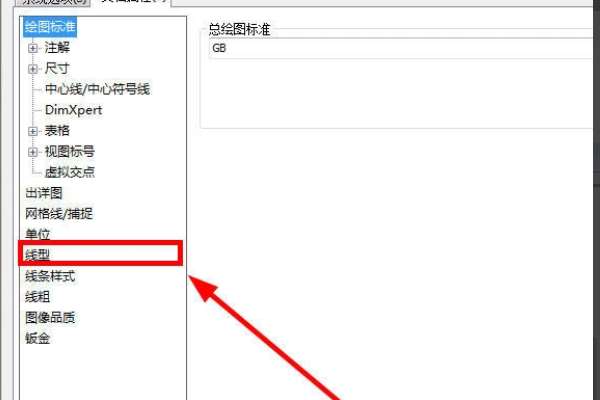

4、然后我们点击“线性”按钮。

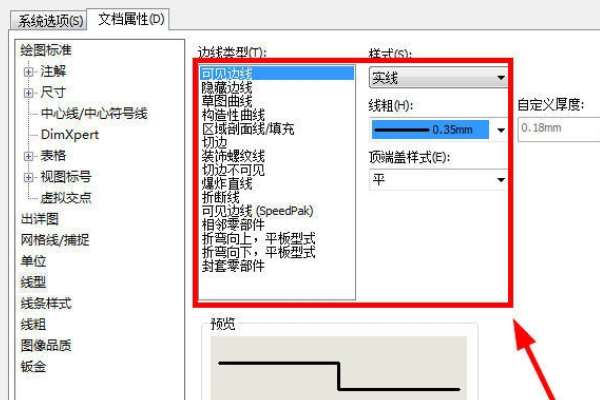

5、进入界面后，设置各种线形，线宽。

6、然后我们点击确定，查看线宽已经改变了。

怎么将solidworks爆炸图转化为工程图

在solidworks中装配体爆炸图显示后，再新建工程图导入基本视图即可。具体操作请参照以下步骤。

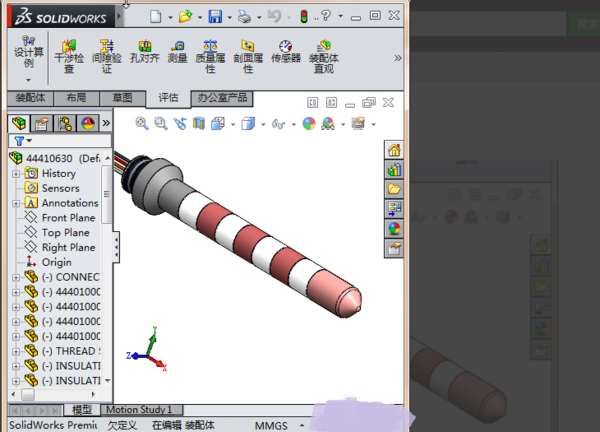

1、在电脑上打开solidworks软件，再打开装配零件模型。

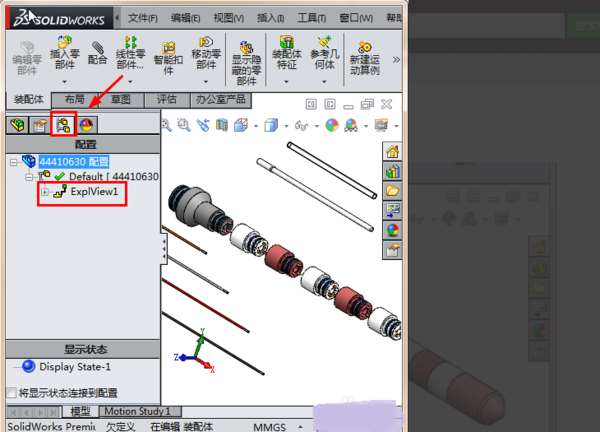

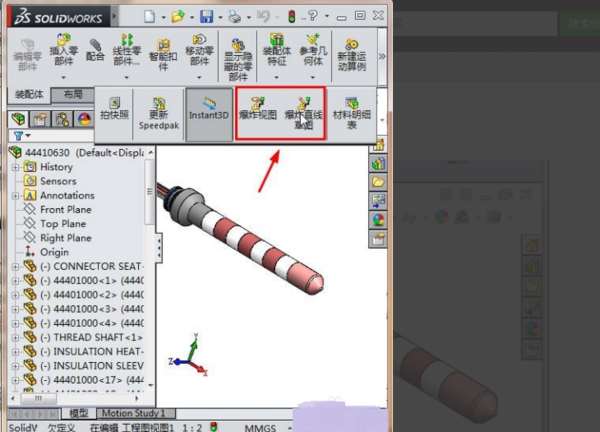

2、先点击制作爆炸图按钮，将零件制作爆炸图模型。

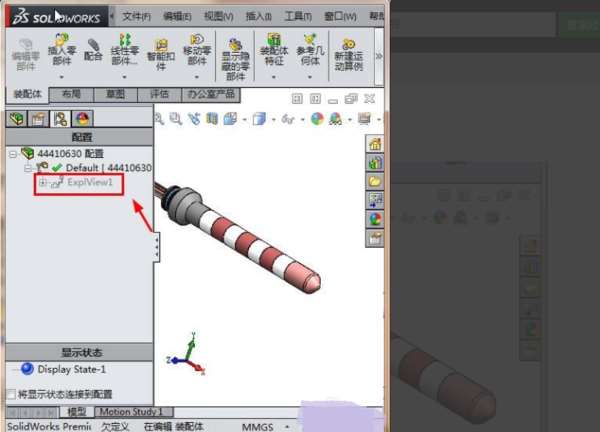

3、制作完成后，在设计树中点击配置，然后双击，可关闭爆炸图。

4、然后再次双击爆炸图按钮，可以展开爆炸图。

5、再新建一个工程图，将装配模型插入图纸中。

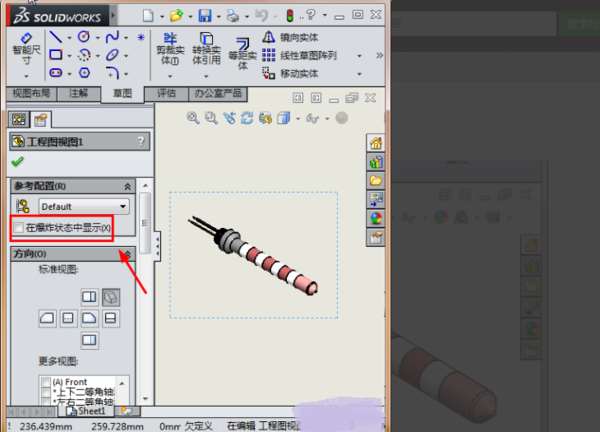

6、在界面左侧参考配置选项框中勾选在爆炸状态中显示。

7、如果有多个爆炸图，可以选择性显示到工程图中。完成以上设置后，就能将solidworks爆炸图转化为工程图。

SolidWorks如何批量自动出工程图

别去想这个自动出图了，如果需要自动出图，那适合于差不多形状大小的简单零件，就是在制作工程图模板的时候就是预置几个视图，

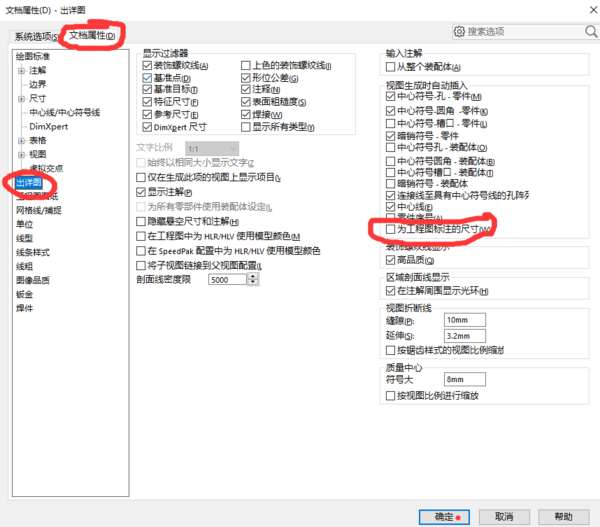

在选项设置里选择插入视图时自动生成尺寸

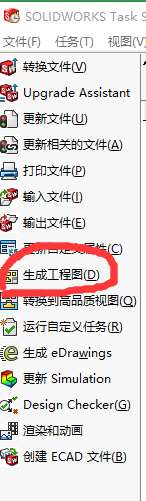

最后在task里使用批量出工程图，

当然也有第三方插件可以实现，不过效果原理是一样的，我试过，不好用，不实际

如何为solidworks已经做好的工程图更换图框？

谢...

谢

solidworks工程图更换图框的具体操作步骤如下：

1、打开一个工程图，将图框换成公司专属的图框。

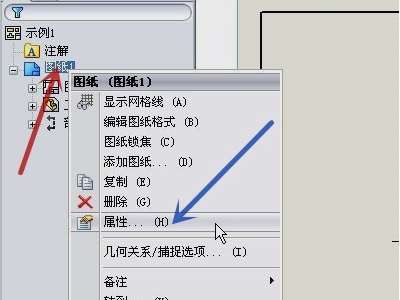

2、用鼠标右键单击左上角的图纸1，在弹出的菜单中点击属性。

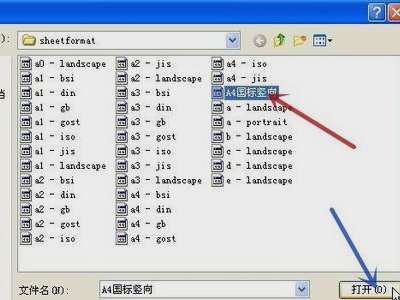

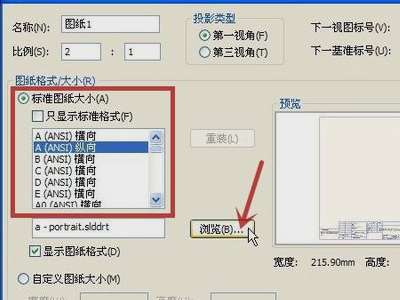

3、弹出的图纸属性对话框中的图纸格式，选取相应的图框，专属图框放在其它目录，点击浏览。

4、找到相应的目录，点击专属图框文件，点击打开。

5、回到图纸属性对话框，点击确定。

6、solidworks工程图即可更换图框。

solidworks出工程图默认的第一角如何设置为第三角

我的图框模板是第一角，保存进去后，掉出来就变成了第三角，希望高人给我指点一下，谢谢若每张图纸都要到属性里去改的话，感觉很麻烦。现在用的2012版，以前09版的就不会这样。...

我的图框模板是第一角，保存进去后，掉出来就变成了第三角，希望高人给我指点一下，谢谢
若每张图纸都要到属性里去改的话，感觉很麻烦。现在用的2012版，以前09版的就不会这样。

工具/原料

电脑    SolidWorks软件

方法/步骤

1、首先，打开需要编辑的工程图。

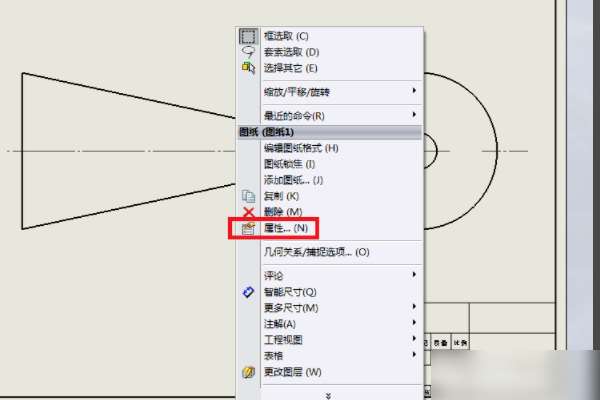

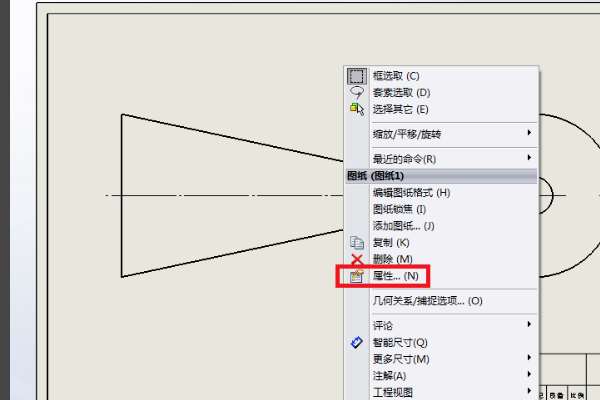

2、在图形区域右击鼠标，弹出菜单，鼠标点击“属性”。

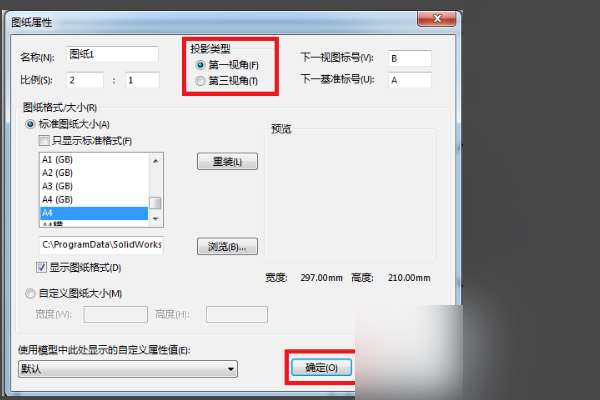

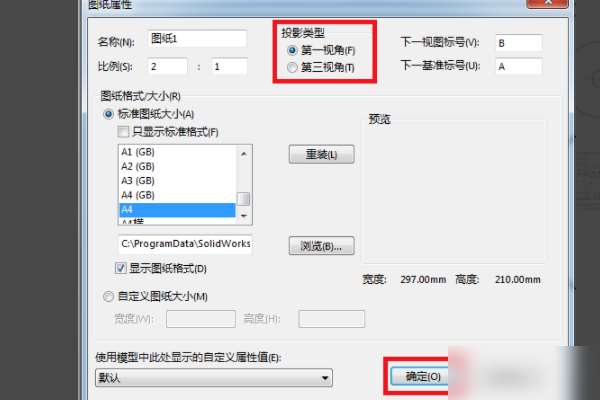

3、弹出新窗口，在“投影类型”下，选中“第三视角”，点击“确定”。

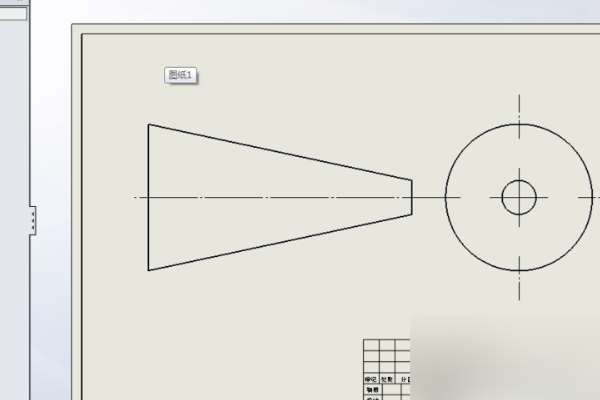

4、第一视角的工程图，修改成第三视角完成。

solidworks出工程图的时候，默认投影类型怎么设置...

1、右键单击图形区域，然后从弹出菜单中选择鼠标单击“属性”的功能选项。

2、在弹出图纸属性选择框中，修改“投影类型”中的透视图，选择“第一视角”，最后单击“确定”。

3、以这种方式，第三视角的工程图被修改为第一视角。效果如下。

solidworks中，为什么工程图很多线条不显示呢

因为编辑者事先将边线隐藏了。

solidworks工程图显示隐藏的方法：

工具/原料

solidworks设计软件   电脑

方法/步骤

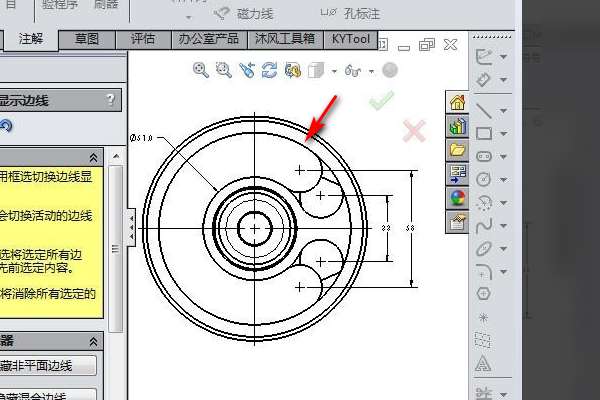

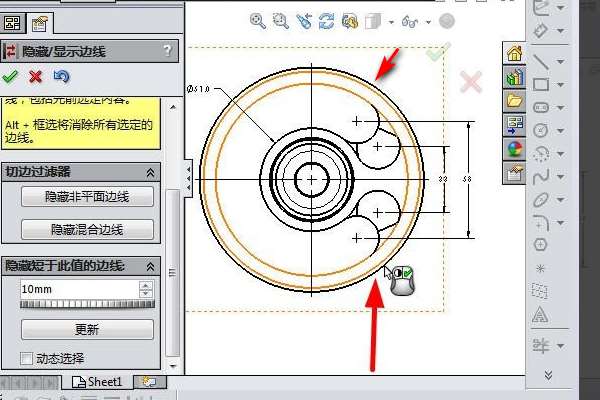

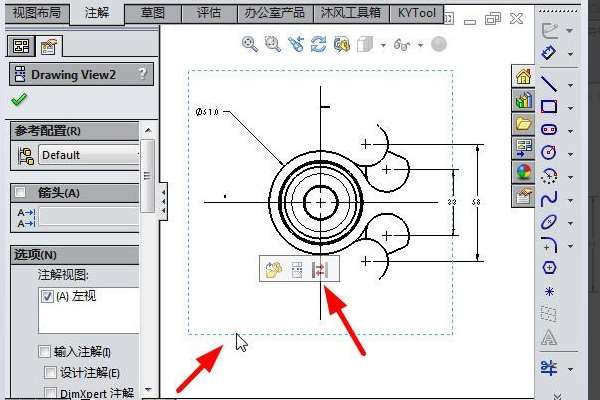

1、打开隐藏边线的solidworks文件，界面中，选择整个视图，弹出小工具栏，点击“隐藏/显示边线”按钮。

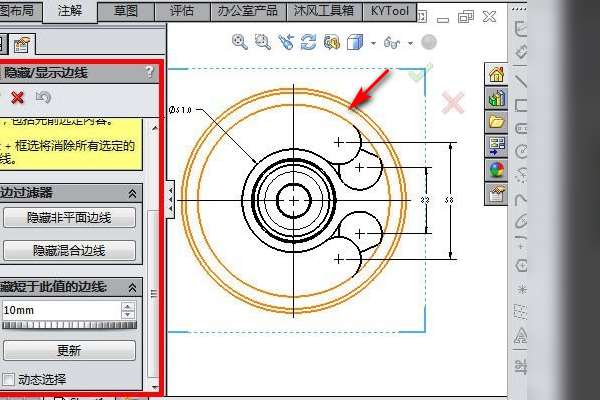

2、左侧弹出对话框，被隐藏的边线变成红色。

4、点击红色的线，（隐藏了的轮廓线），即可变成黑色。

4、依次将所有的红线点击，全部变成黑色，隐藏的轮廓线显示出来了。

solidworks工程图怎么插入箭头

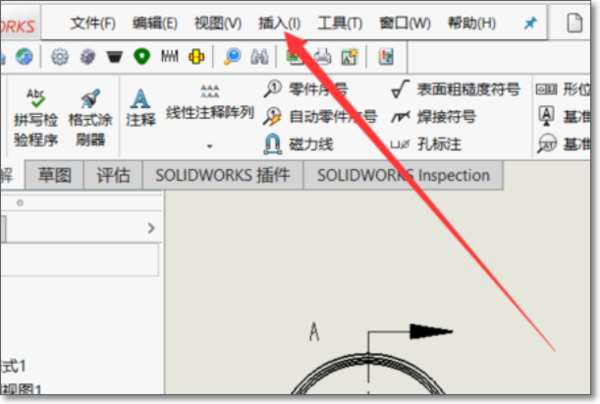

1、打开工程图之后，点击上面的插入命令。

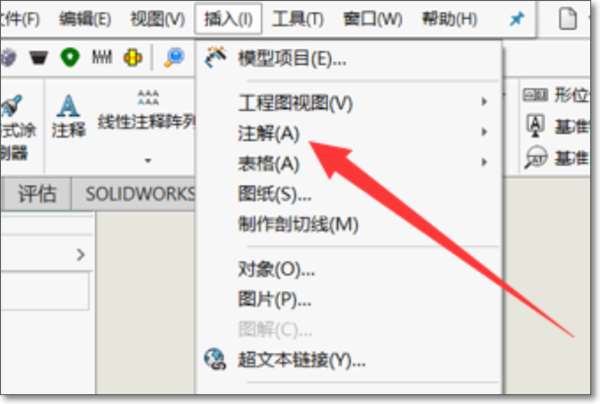

2、在插入里面可以找到一个注解的选项。

3、点开注解之后，在偏下的位置可以找到多转折引线。

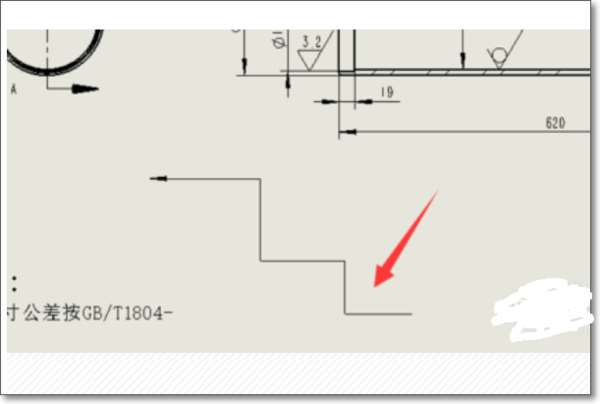

4、点击多转折引线之后就可以在在图中标注垂直的或者有角度的多条转折引线了。

5、或者也可以用一个比较笨的方法，就是画出来，先找到直线命令画好箭头。

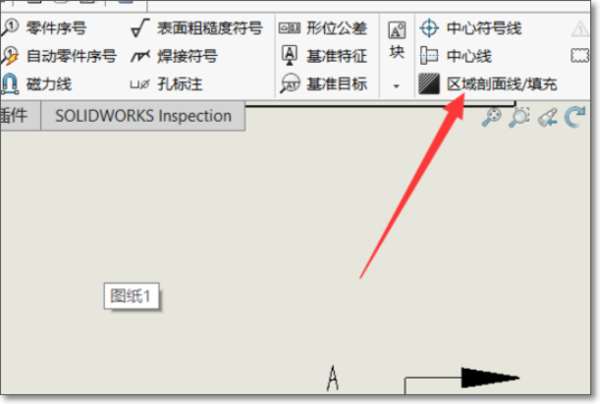

6、之后使用区域填充命令将前面的箭头填充成黑色的实线就可以了。完成。

solidworks工程图里面怎么做爆炸图

1、我们先生成一个工程图模板，一般爆炸图可以用A3图纸，看得更清楚。

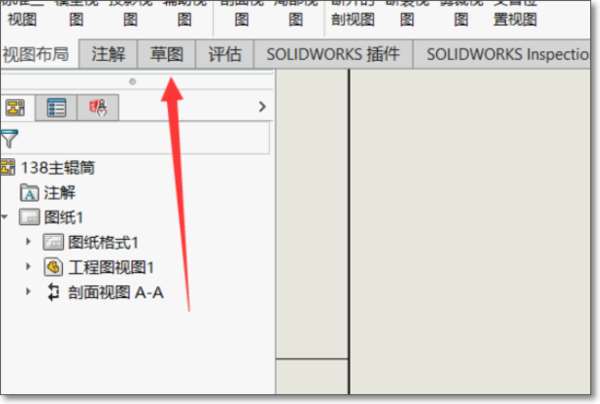

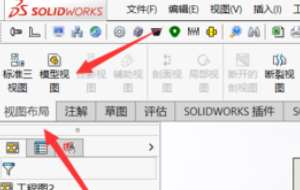

2、进入工程图里面之后，点击工程图上方的视图布局，找到模型视图。

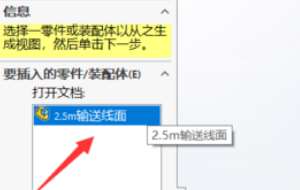

3、之后选择到我们要使用打三维模型，进行下一步。

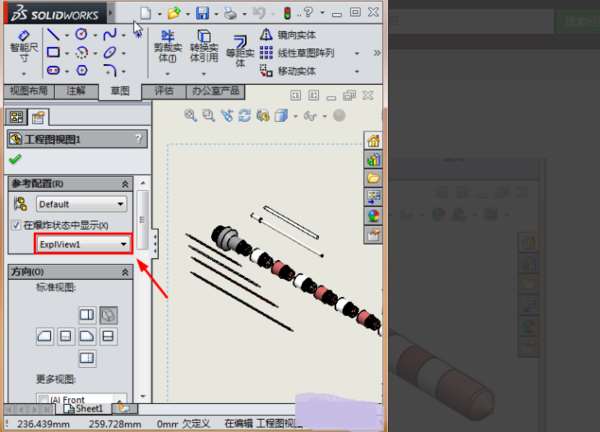

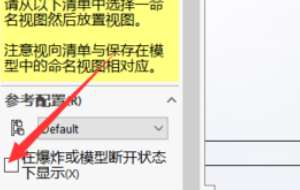

4、接着我们在“在爆炸或者模型断开下显示”前面打勾。

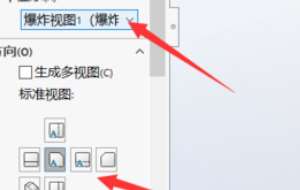

5、然后会出现爆炸图的选择，可以选择你要使用的爆炸图。

6、接下来还可以选择视角，一般45度视角看的更有层次感，选择好之后普直接拖入到工程图里就可以了

solidworks出工程图
