请教怎么修改CAD标注样式

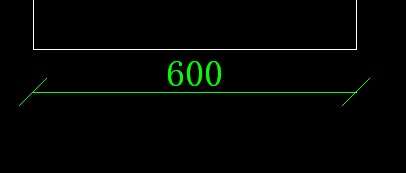

如图：现在标准两端是斜线的，怎么修改成垂直直线的样式？...

如图：现在标准两端是斜线的，怎么修改成垂直直线的样式？

1、打开要修改标注样式的图纸。

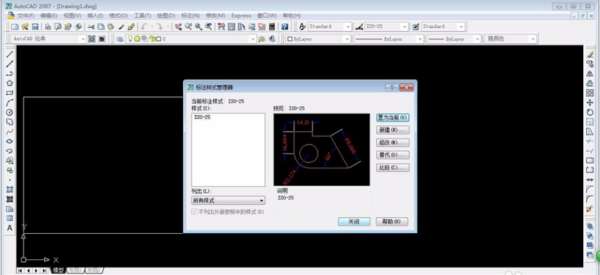

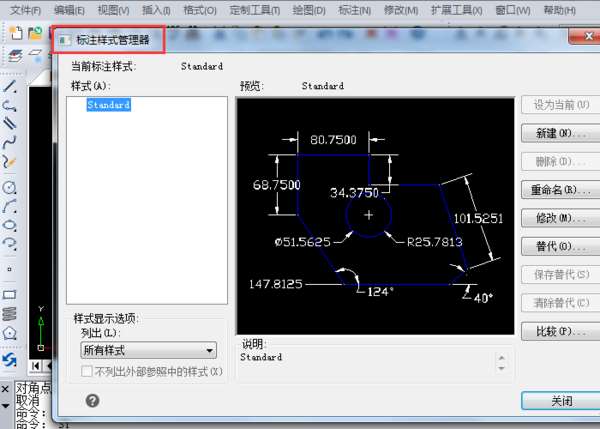

2、打开标注样式管理页面。

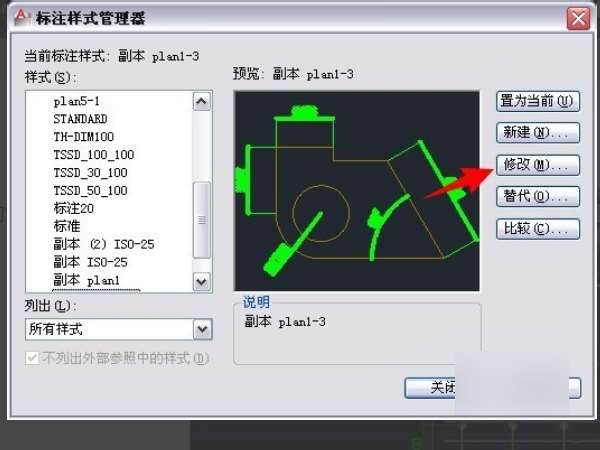

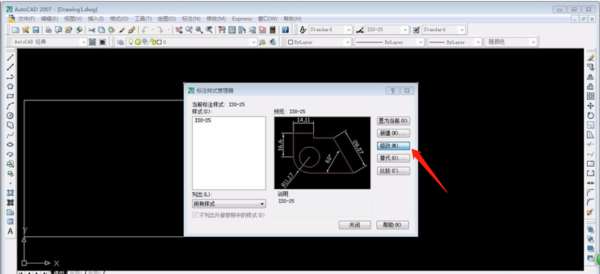

3、点”修改“，进入修改标注样式画面。

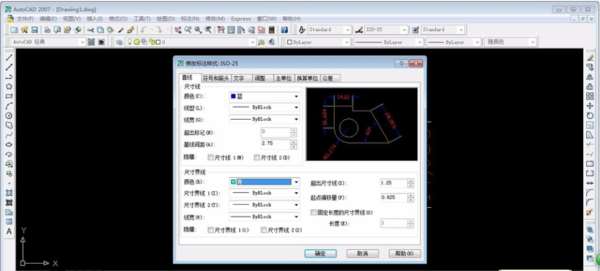

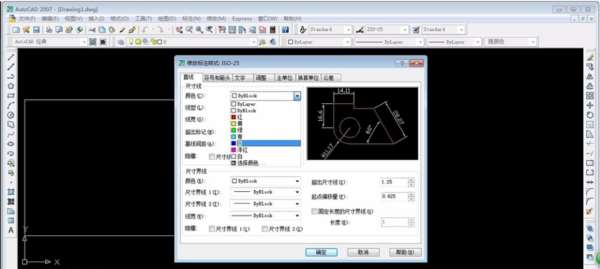

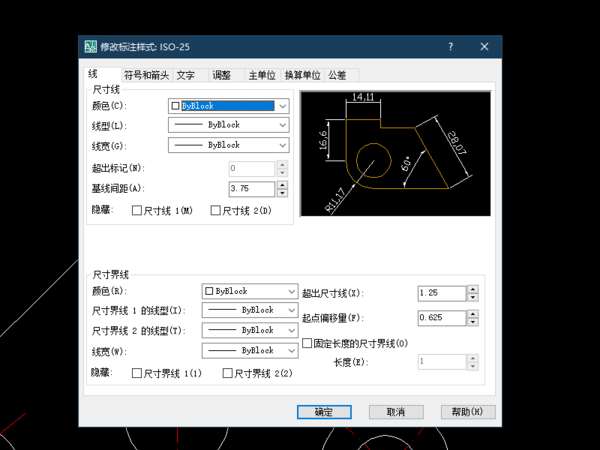

4、先修改”直线“。点选所要的尺寸线颜色，以及尺寸界线颜色。

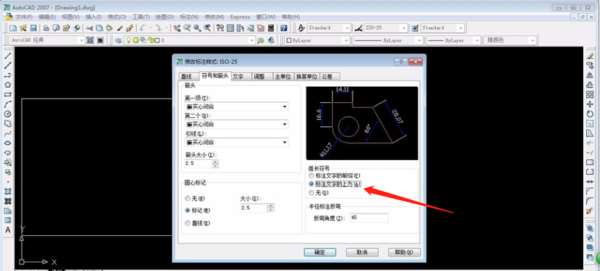

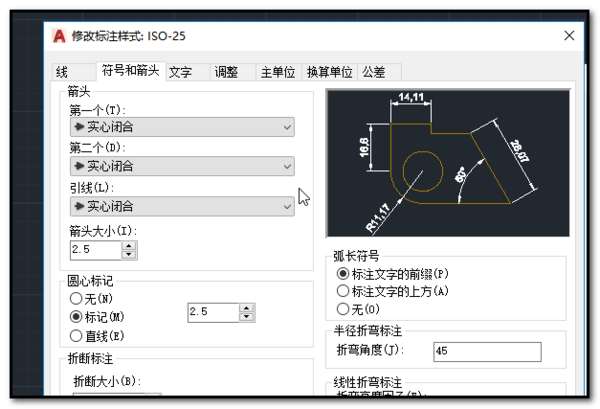

5、再修改”符号和箭头“。点选所需要改成的箭头样式，箭头大小，及其他所需要项。

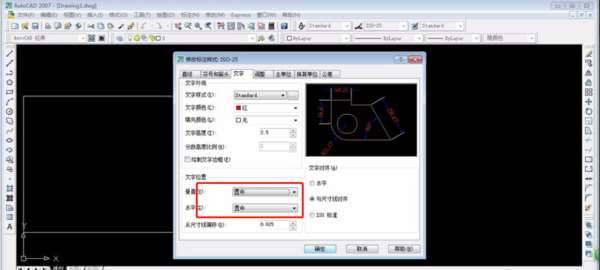

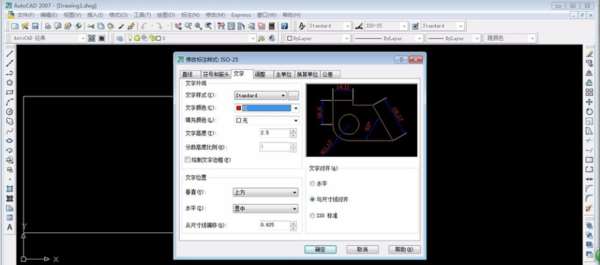

6、再修改"文字”。选择文字样式，文字颜色色，及放置位置等，自己满意为止。

7、再修改主单位。修改数字的精度。

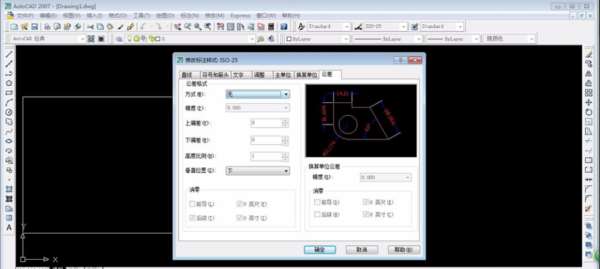

8、最后修改公差。点确认回到样式管理画面。点确认来看看修改后的尺寸样式。

扩展资料：

CAD标注的快捷键

DLI,*DIMLINEAR（直线标注）

DAL, *DIMALIGNED（对齐标注）

DRA, *DIMRADIUS（半径标注）

DDI, *DIMDIAMETER（直径标注）

DAN, *DIMANGULAR（角度标注）

DCE, *DIMCENTER（中心标注）

DOR, *DIMORDINATE（点标注）

TOL, *TOLERANCE（标注形位公差）

LE, *QLEADER（快速引出标注）

DBA, *DIMBASELINE（基线标注）

DCO, *DIMCONTINUE（连续标注）

D, *DIMSTYLE（标注样式）

DED, *DIMEDIT（编辑标注）

DOV, *DIMOVERRIDE(替换标注系统变量)

DAR,(弧度标注，CAD2006)

DJO，（折弯标注，CAD2006）

如何设置CAD直径标注样式

工具/材料：电脑、CAD。

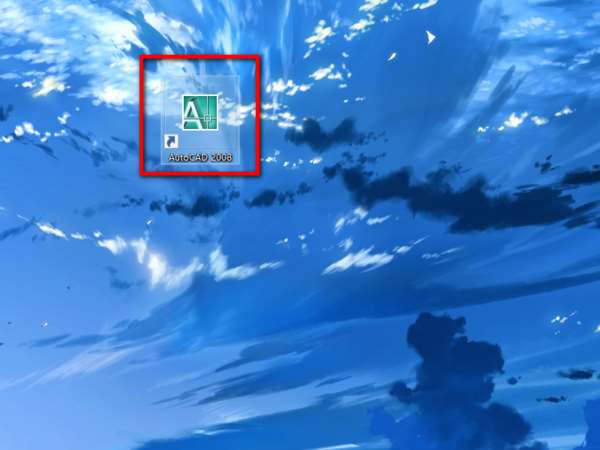

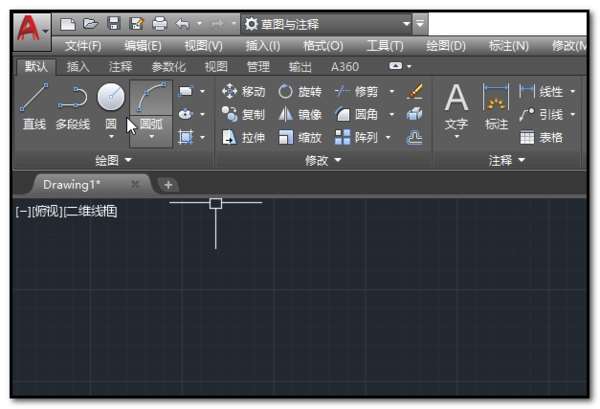

第一步，打开电脑找到CAD软件打开进入。

第二步，进入CAD后加载图纸。

第三步，点击上方格式-标注样式点击进入。

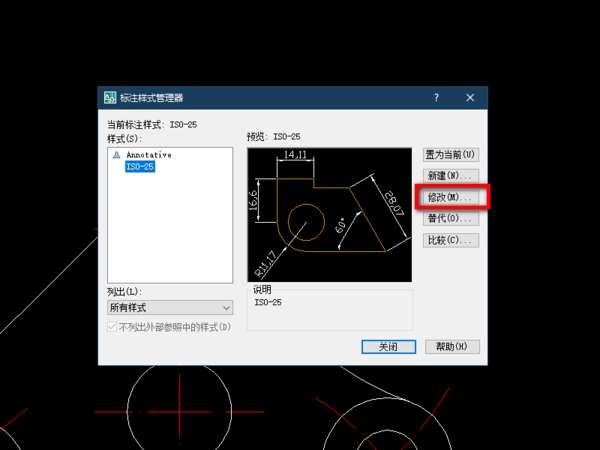

第四步，点击后弹出界面找到修改点击进入。

第五步，进入后即可按照相应要求设置样式。

cad标注样式怎么设置？

我要的是怎么设置里面的数据，而不是怎么进入！比如1:100的怎么设置好，最好有图！...

我要的是怎么设置里面的数据，而不是怎么进入！比如1:100的怎么设置好，最好有图！

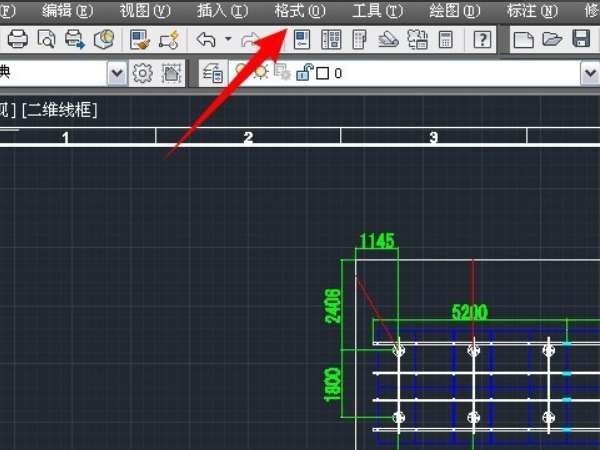

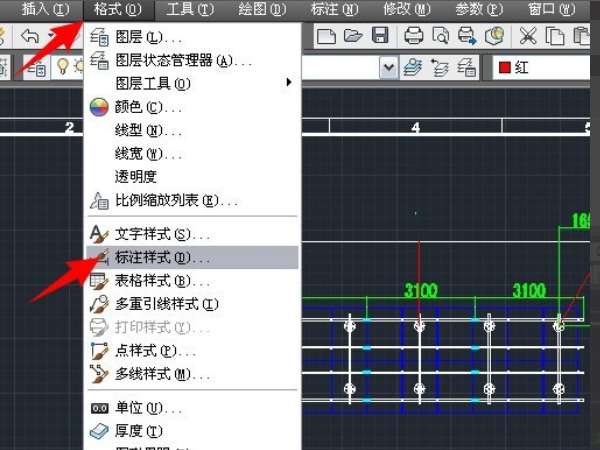

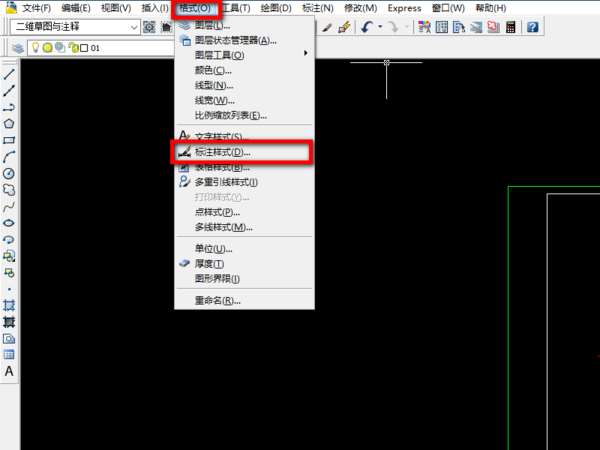

1、用CAD 2010软件打开目标图纸后，点击菜单栏中的“格式”选项。

2、然后在其下拉菜单中，点击“标注样式”。

3、然后在出现的窗口中，点击“修改”按钮。

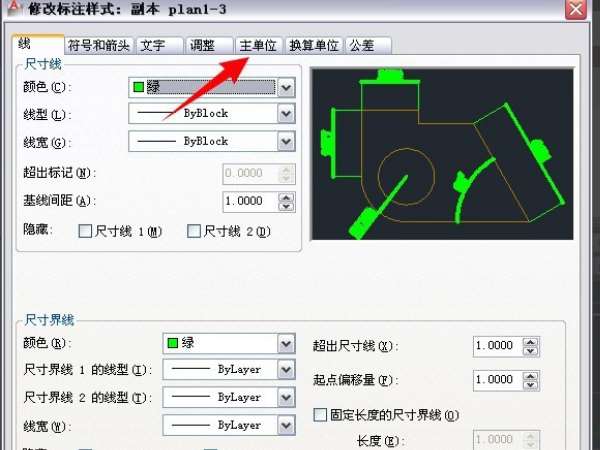

4、然后在出现的页面中，点击“主单位”按钮。

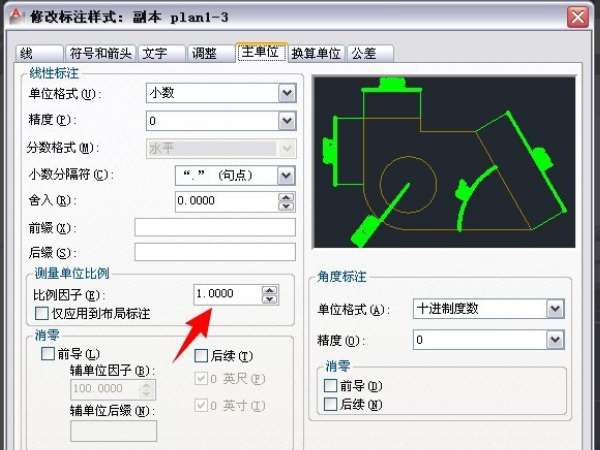

5、然后在其页面中，找到比例因子，如图所示。

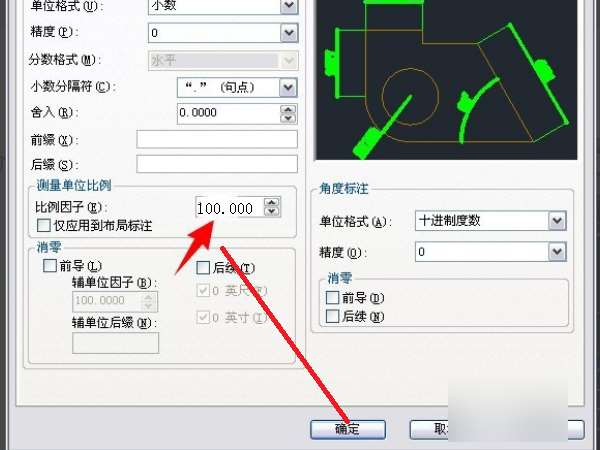

6、然后将比例因子修改为100，进行确定即可。

CAD如何设置标注样式

具体操作是：
第一种方法，如果有菜单栏，可以在格式菜单，选择标注样式，进入到标注样式管理器；
第二种方法，输入标注样式快捷键D，也可以打开标注样式管理器。

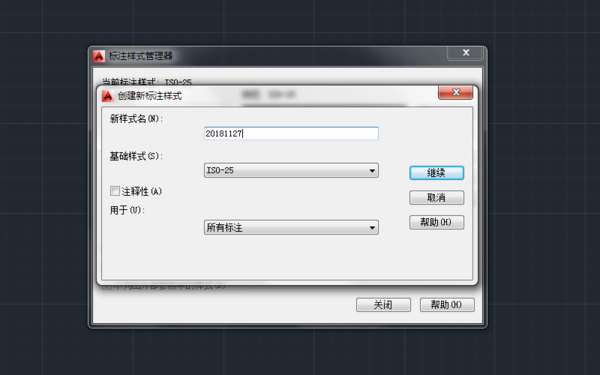

在标注样式管理器，我们可以新建标创建新标注样式，当然也可以修改当前标注样式。具体怎么修改，那就根据个人需要而定。

CAD 标注样式里面的文字高度以及比例无法修改！

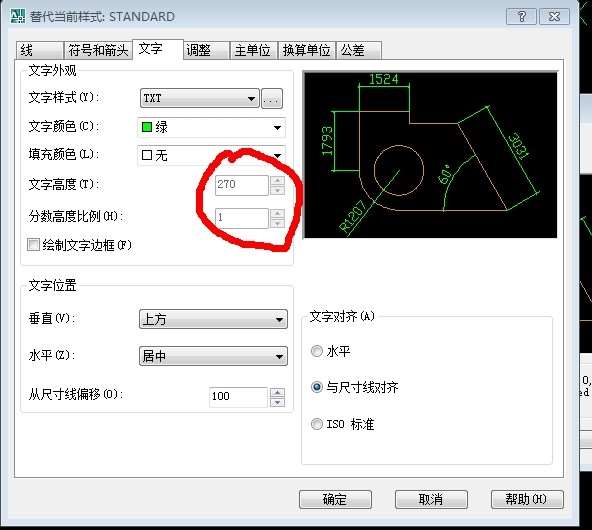

一般情况是可以修改的！这怎么又修改不了了？有哪位大神知道？？如图：显示的灰色、无法修改...

一般情况是可以修改的！这怎么又修改不了了？有哪位大神知道？？如图：显示的灰色、无法修改

那是你给文字样式规定死了文字高度，更改一下就可以了。

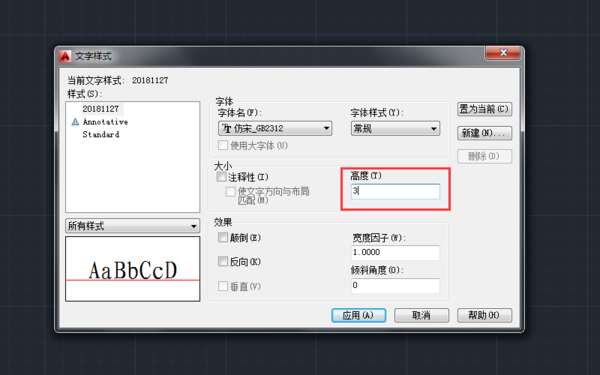

1、打开CAD，新建一个文字样式，自定义规定它的文字高度；

2、新建一个标注样式；

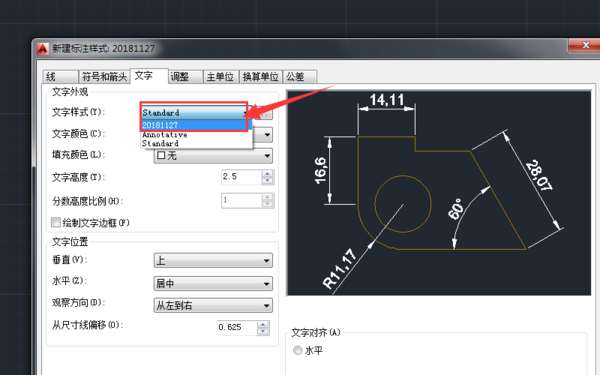

3、切换到文字界面，将文字样式改为刚刚设置好的文字样式；

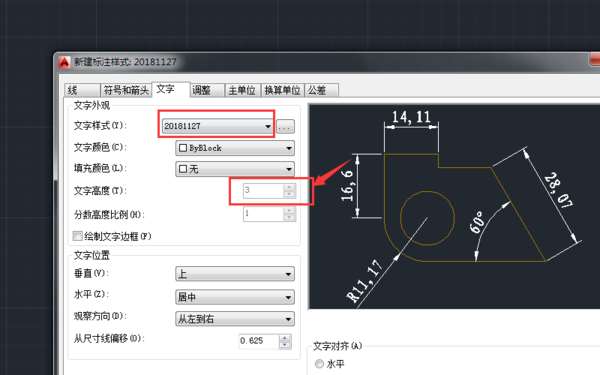

4、此时文字高度无法进行修改，因为文字样式中规定了文字高度，系统默认了那个高度为标注高度；

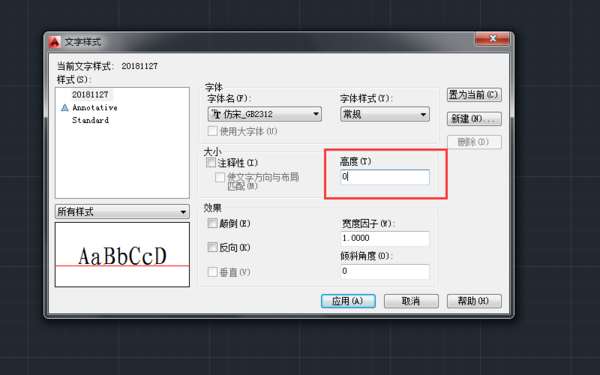

5、返回到文字样式，将文字样式的高度改为0；

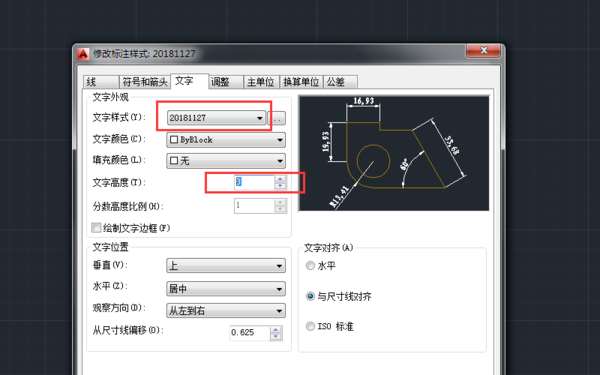

6、再次打开标注样式，切换到文字界面，可以看到文字高度可以进行修改，下面的分数高度比例是无法进行修改的。

每次打开CAD 都要重新设置标注样式

我以前设置的好几种标注样式，怎么样做才能只要打开CAD就能直接使用不用再重新自己设置...

我以前设置的好几种标注样式，怎么样做 才能只要打开CAD就能直接使用 不用再重新自己设置

设置的方法如下：

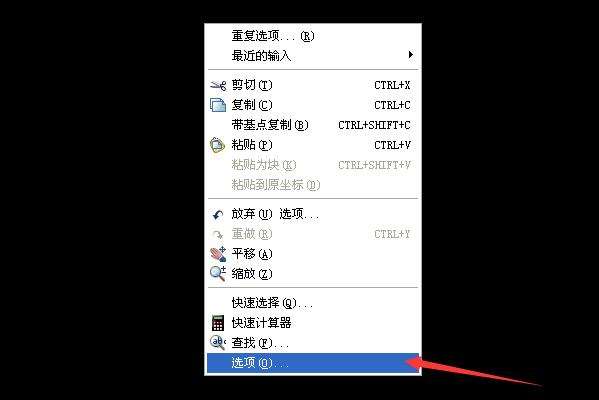

1、打开电脑中的一个CAD文档，在绘图区空白处鼠标右键，找到最下面的“选项”：

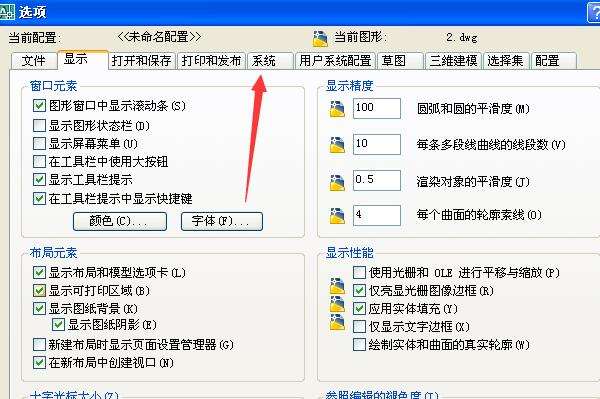

2、在打开的选项页面中找到上面的“系统”菜单：

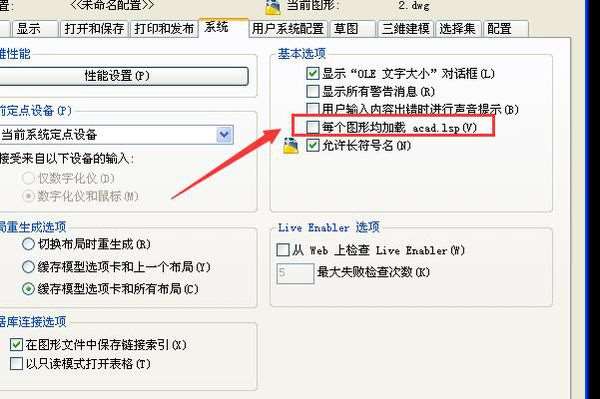

3、打开系统菜单，然后将“每个图形均加载acad.lsp(v)”前面的勾选上，这样就不需要每次都设置标注样式了：

cad标注样式怎么设置精度为0.00而标注出来没有小数...

比如一个图里大部分要显示整数的精度，而另一部分要显示0.00的精度，需要分开建立标注样式？...

比如一个图里大部分要显示整数的精度，而另一部分要显示0.00的精度，需要分开建立标注样式？

示例操作步骤如下：

我们需要的工具有：电脑、CAD

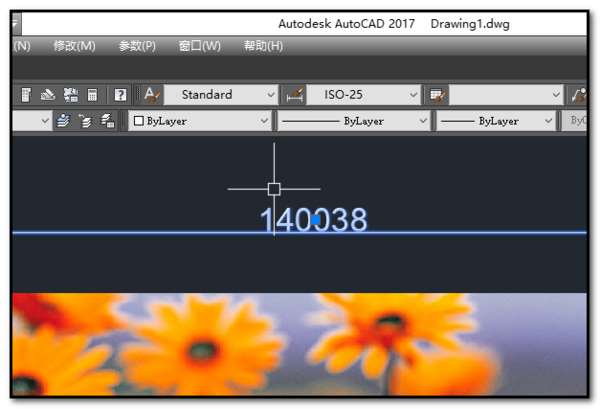

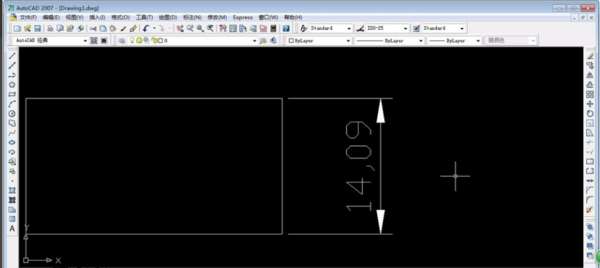

1、首先打开CAD选中需要修改的标注。

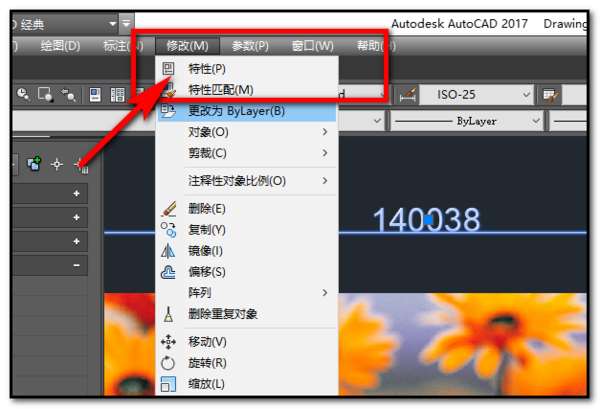

2、在上方”修改“菜单列表里打开”特性“选项。

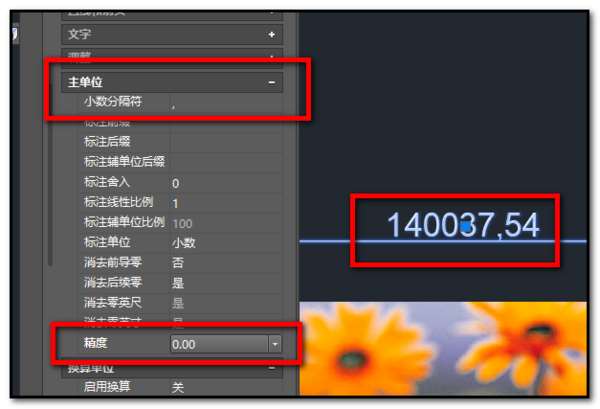

3、在弹出的对话框里下拉找到”主单位“选项，然后设置”精度“单位0.00即可，就显示出小数了。

cad里面的尺寸标注样式每次改的样式怎么储存？

设置好的标注样式和其它格式的空文件怎么另存为模板文件呀，我刚才试了。没有储存这个对话框，具体怎么操作的，详细说明下好吗...

设置好的标注样式和其它格式的空文件怎么另存为模板文件呀，我刚才试了。没有储存这个对话框，具体怎么操作的，详细说明下好吗

示例操作步骤如下：

1、首先打开CAD软件，进入到主界面。

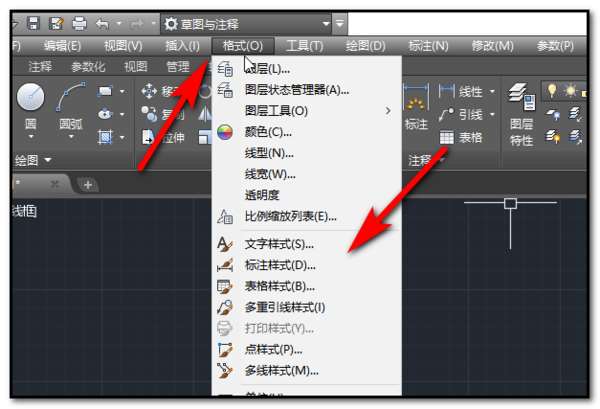

2、然后点击上方”格式“菜单，打开”标注样式“选项。

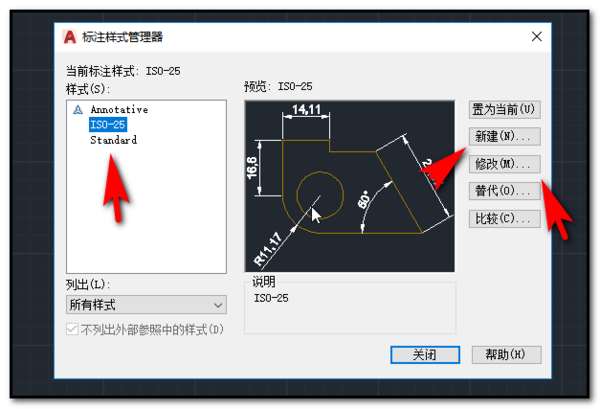

3、在标注样式管理器中，根据需要选择样式修改或者新建样式。

4、接着调整的对话框中设置好需要的样式参数，然后确定。

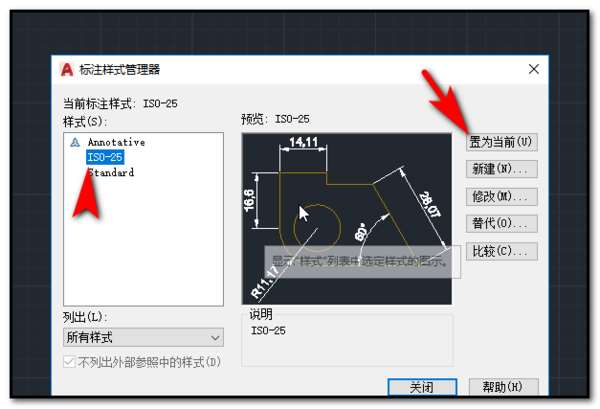

5、然后在管理器中，选中需要的样式，点击置为当前，将当前样式默认优先即可。

cad里自己创建的标注样式怎么永久保存

自己创建好的标注样式在下一次打开软件时就丢了，有恢复到软件的标注样式，求高手帮忙，怎么样永久保存自己的标准样式...

自己创建好的标注样式在下一次打开软件时就丢了，有恢复到软件的标注样式，求高手帮忙，怎么样永久保存自己的标准样式

具体操作步骤如下：

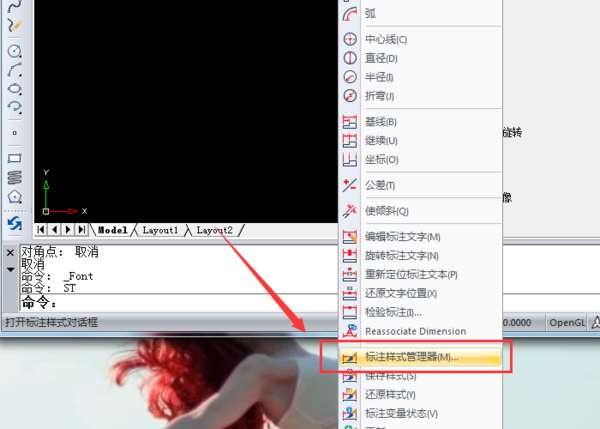

1. 启动运行CAD编辑软件，进入软件操作界面。在软件顶部菜单栏点击“标注”—“标注样式管理器”。

2. 将图层样式名称、颜色、线宽、线型设置完毕，快捷键为“d”.

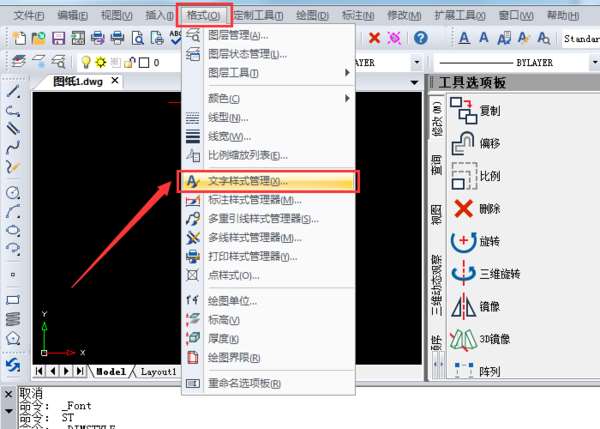

3. 切换至软件主页面，选择并点击“格式”—“文字样式管理器”按钮激活。

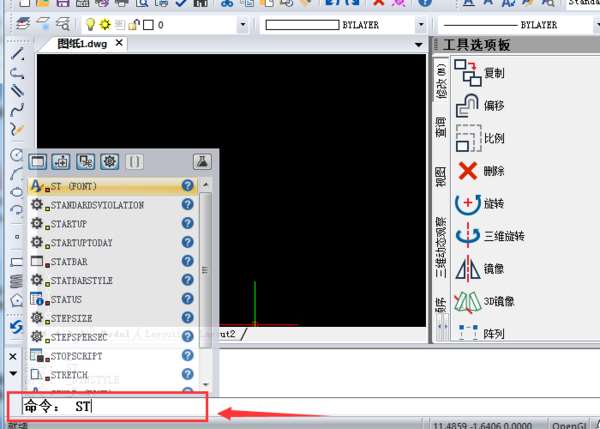

4. 设置字体快捷键为“st”,如图所示：

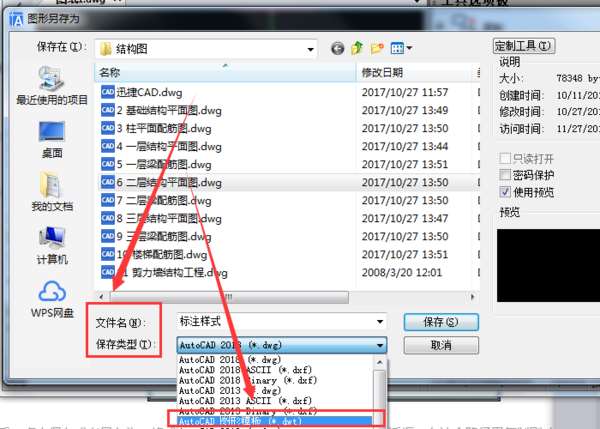

5.待文字样式标注样式全部设置完毕后，确定并保存为“dwt”格式，将此文件保存路径复制至自己的U盘中，即可随时随地使用！
