如何在CAD中插入图片

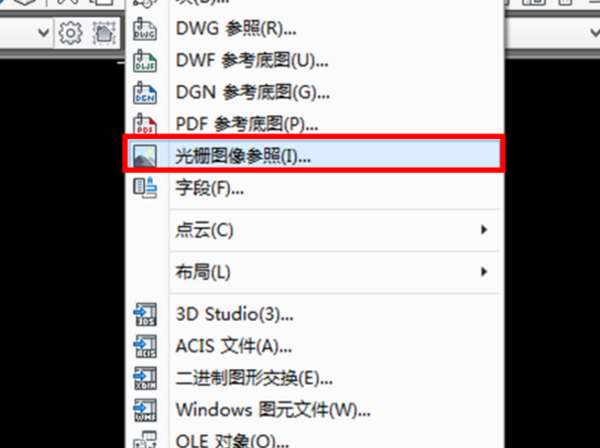

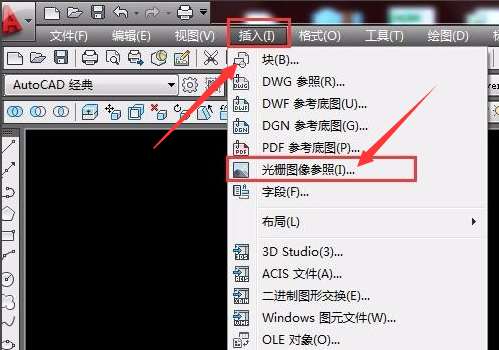

1、首先在电脑上打开CAD软件，然后在CAD软件的上方工具栏中选择“插入”-“光栅图像参照”。

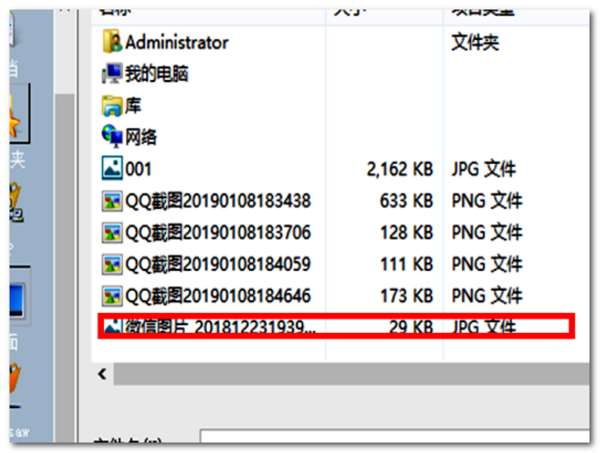

2、接下来选择自己需要插入的图片。

3、接下来确认需要插入的图片，没有什么问题就点击“确定”即可。

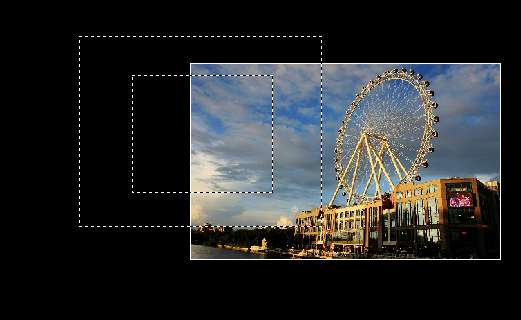

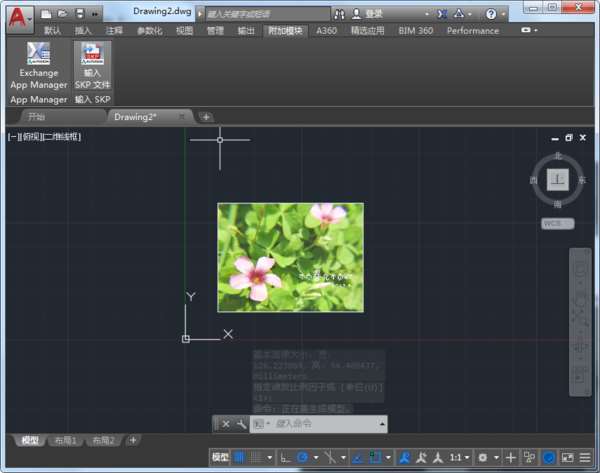

4、接下来在CAD中用鼠标左键点击，就会出现一个框，然后移动十字光标，这个框会变大或变小，选择好大小再点击下鼠标左键。

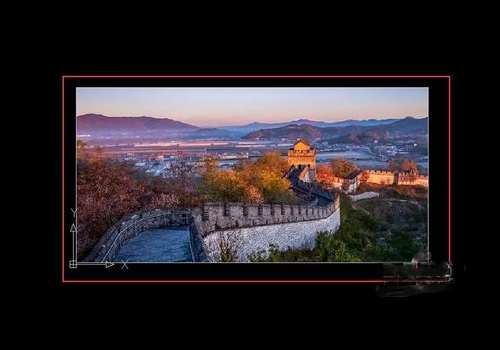

5、然后就会看到图片插入进来了。

CAD2007怎么插入本地图片

图片比较大是一张在PS上合并起来的地图。直接粘贴复制进去就是白的，没其他的显示，从OEL插入，提示图片未在注册表中注册，求插入方法，越详细越好。...

图片比较大是一张在PS上合并起来的地图。直接粘贴复制进去就是白的，没其他的显示，从OEL插入，提示图片未在注册表中注册，求插入方法，越详细越好。

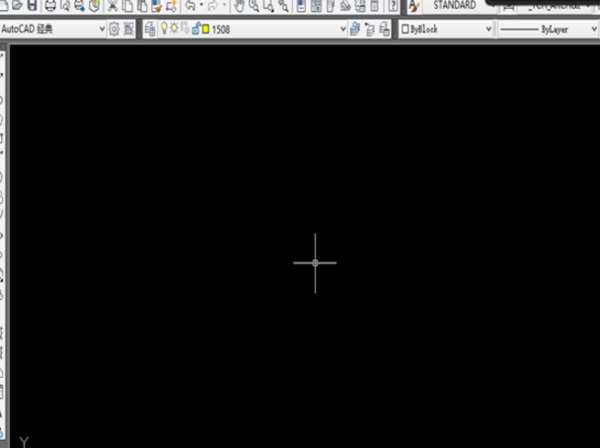

1、首先，在电脑上打开CAD绘图软件，等待CAD软件打开后自动进入到绘图界面。

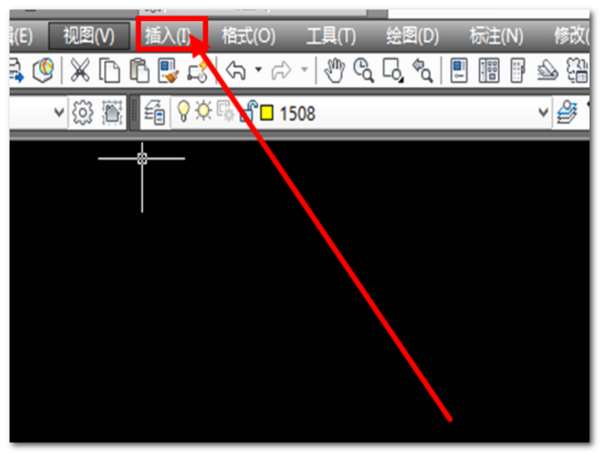

2、在绘图界面的菜单栏中，找到插入选项。

3、然后左键选择插入选项，在插入选项中找到光栅图像参照选项。或者在命令条中输入命令字符-imageattach来选择光栅图像参照选项。

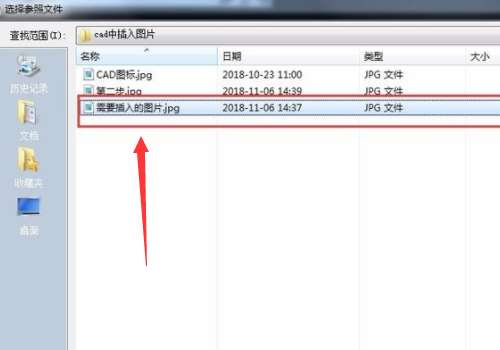

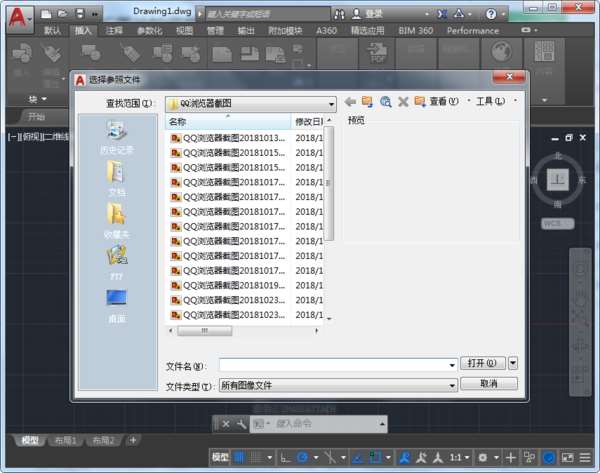

4、然后左键选择光栅图像参照选项，软件会出现一个选择参照文件的对话框，在该对话框中找到我们需要插入的图片位置，然后选择要插入的图片。

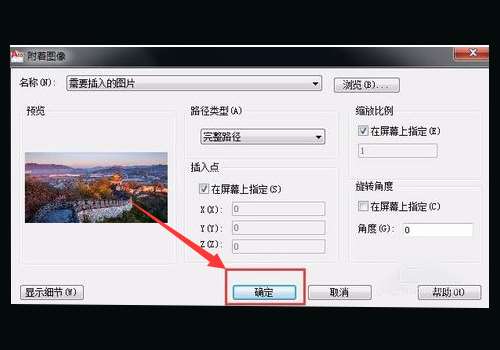

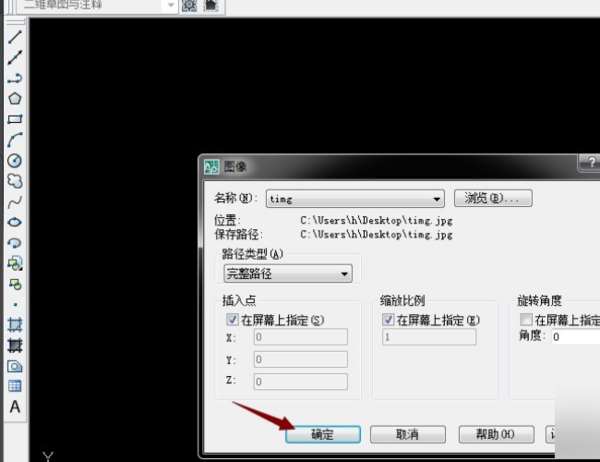

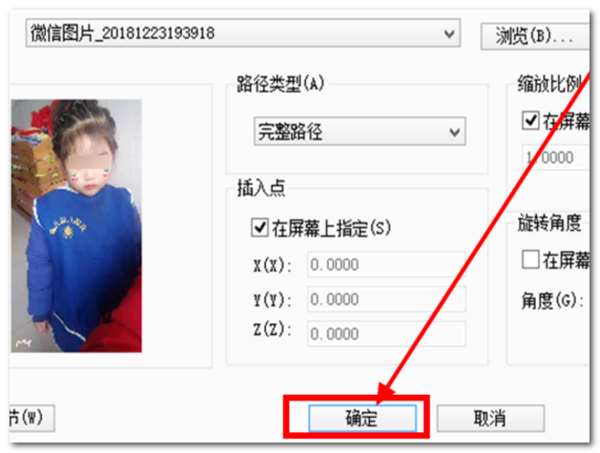

5、确定好插入的图片以后选择确定，这时候软件会出现一个附着图像的对话框点击确定。

6、选择确定以后，进入到绘图界面。接下来按住鼠标左键下拉，将图片大小放置到合适尺寸后在单击左键确定，这时候图片就插入到CAD中了。

怎样将JPG图片如何导入到CAD图纸中？

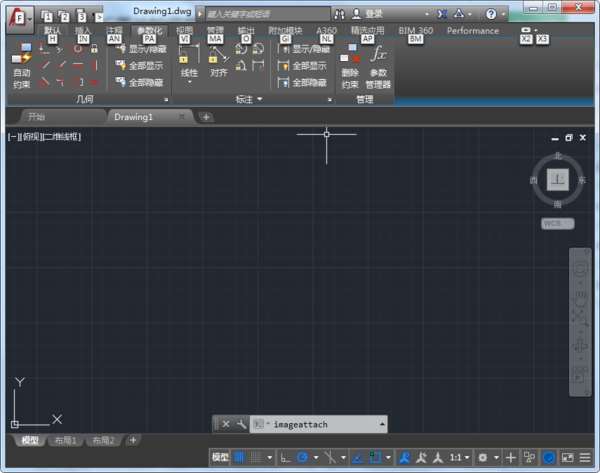

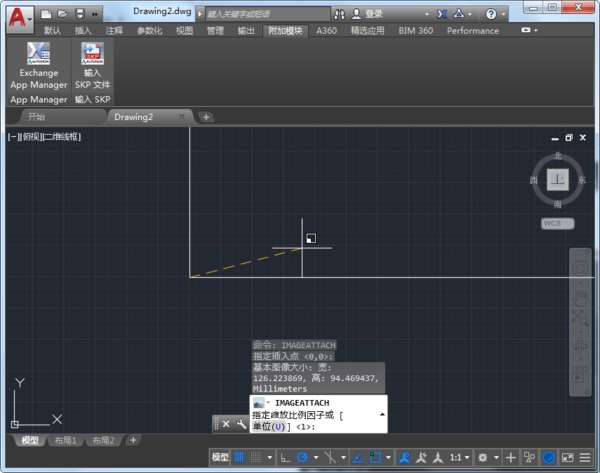

1、在CAD 工作页面命令栏中输入 imageattach命令；

2、回车后提示选取导入图片的存储位置；

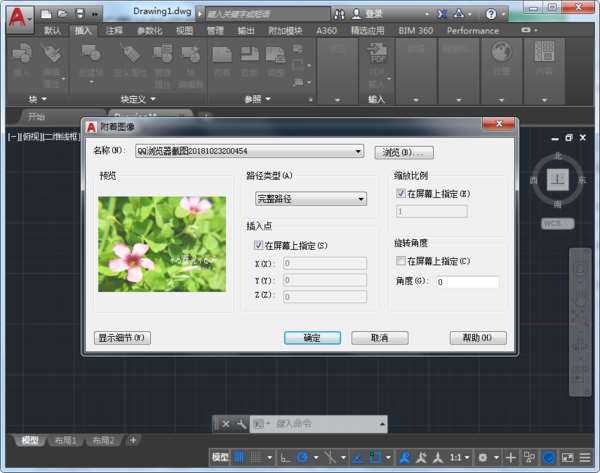

3、选取图片后出现附着图片窗口；

4、确定后在CAD窗口中选取插入位置及比例大小；

5、确定后图片及插入CAD中。

如何在CAD中插入图片？

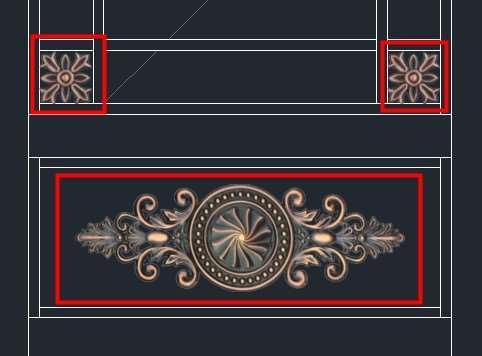

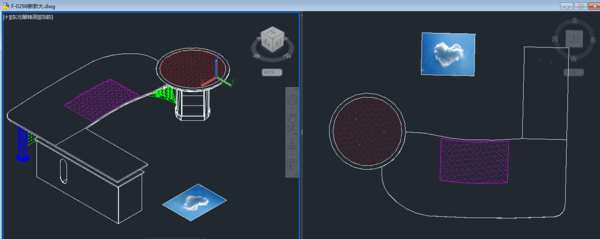

CAD中插入的不是规则图片有时是不规则的，还需要对图片的形状进行裁剪并拉弯就是图片中的这种这是在上面命令中完成的？求解！...

CAD中插入的不是规则图片 有时是不规则的，还需要对图片的形状进行裁剪 并拉弯 就是图片中的这种 这是在上面命令中完成的？求解！

点击菜单“插入”→“光栅图像参照”
在弹出的“选择图像文件”窗口中选择要插入的图形文件即可
接着在CAD中指定图像的插入点和图像的比例因子（即CAD中显示的图像和原图像的比例关系）。
图像参照法插入的图像只是一个参照图像，CAD文件中并没有包含图像文件，当删除文件夹中的图像文件时，CAD中的图像也就不会显示。删除图像文件后CAD中的显示内容在原来显示图像的地方，由于CAD找不到图像文件，所以只是显示原来图像文件所在的路径。这样当CAD文件用来交流时，就必须连同图像文件所在的文件夹连同发给对方

更多扩展补充

扩展

这个方式不对  做不出这个效果   还有其他的方式吗？

补充

文件如果有背景的话在ps里去掉背景色   储存为png格式的   在CAD里导入该文的

文件

CAD插入图片后，怎么让其处于CAD图下面？

已经做好CAD，插了张图片进去，想让图片置于CAD下面，怎么办？...

已经做好CAD，插了张图片进去，想让图片置于CAD下面，怎么办？

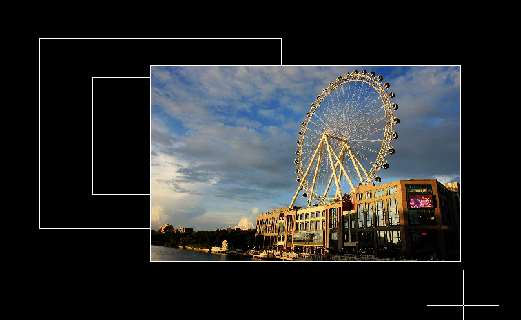

1、打开AutoCAD。

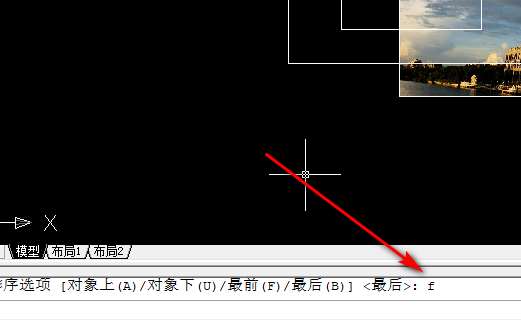

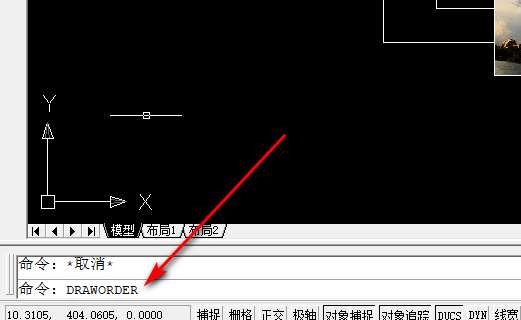

2、打开CAD后，输入命令DRAWORDER，然后按空格键确定。

3、确定DRAWORDER后，选择对象，选图形。

4、选择图形后，输入F，空格键确定。

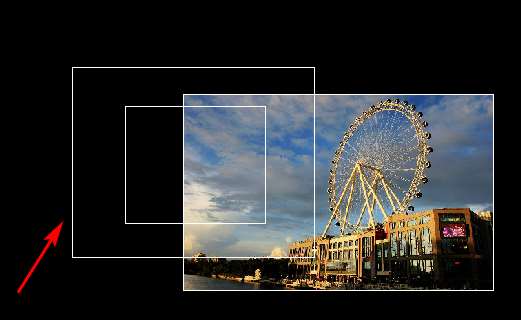

5、确定将图形置于最前后，图片就在图形下面了。

cad2008怎么导入图片

cad2008怎么导入图片...

cad2008怎么导入图片

利用CAD软件的插入功能即可导入图片，具体操作请参照以下步骤，演示软件为CAD2008。

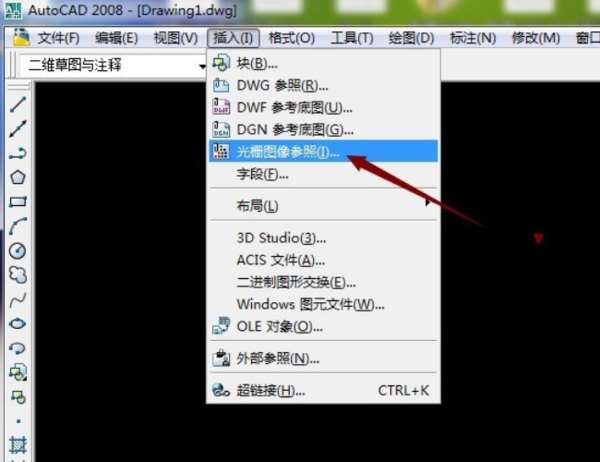

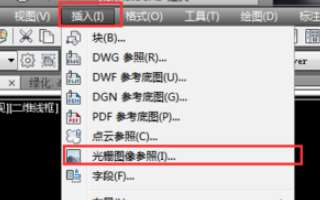

1、首先在电脑上打开CAD软件，然后单击插入菜单，选择光栅图像参照命令。

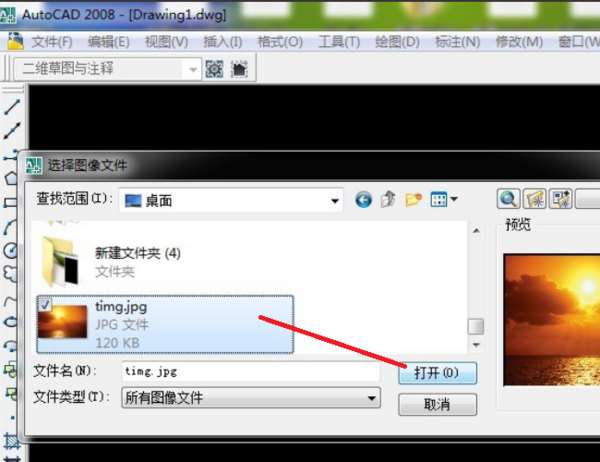

2、在弹出来的对话框中，找到需要的图片，选定后打开。

3、然后在出来的图像对话框中单击确定按钮。

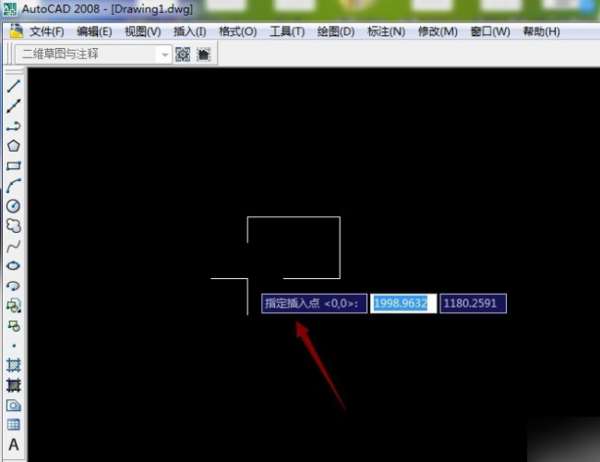

4、单击确定后，就会来到cad制图面板提示指定插入点，这时只需选择一个插入点位置单击一下。然后就可以按个人需求设置一个指定的缩放比例因子，默认是比例是1。

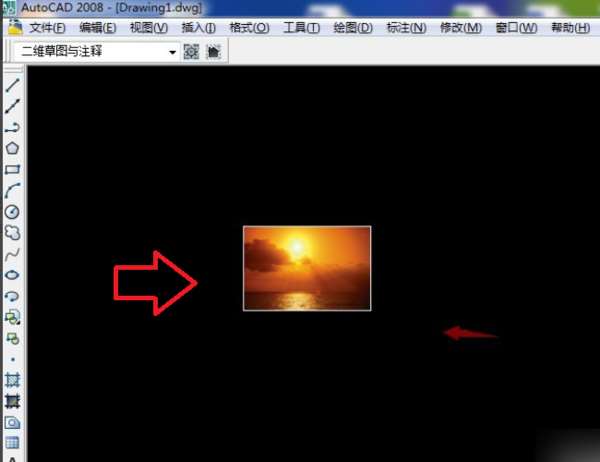

5、完成以上操作后，图片就被插入到CAD软件中了。

怎么在CAD图纸中插入一张或者多张图片？

看你是什么版本的CAD，如果是Autodesk 直接复制你要的图片再粘贴到CAD图纸中就可以了。

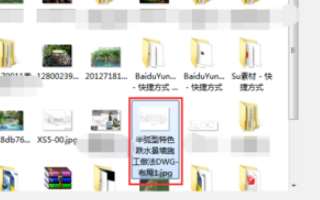

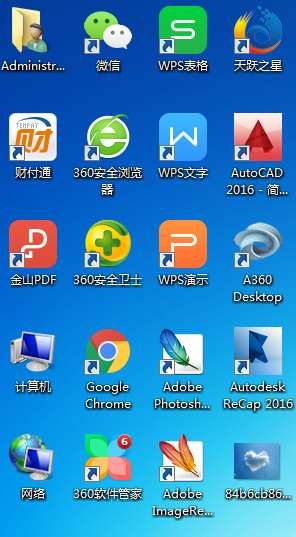

例如：我随便选桌面上的一张图

复制粘贴之后就插入到CAD图纸中了

如何讲图片导入到CAD中

1、打开AutoCAD，在工具栏选择【插入】---【光栅参考图】

2、选择你要插入的图片，选择【插入类型】---【插入点】--【确定】，把图片插入到CAD。

3、选择图片，右击，选择【图像】--【调整】；在弹出的调整对话框中，调整亮度、对比度、淡入度等。使图片的底色调整到合适自己的屏幕亮度,方便制图。

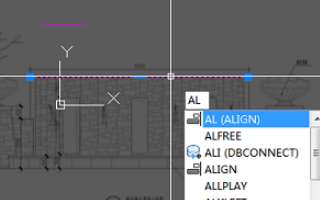

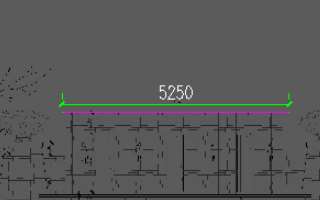

4、选择直线AB和底图，按快捷键AL，指定源点为直线AB前端对着直线CD前端，直线AB后端对着直线CD。基于远点缩放，选择【是】。

5、这样，就得到与图片实际尺寸一致的直线，然后就可以对着制图。对着图片进行规范化作图。

CAD插入照片后不能选中

CAD（2004），照片（JPG）我在几个CAD文件（DWG）中每个都插入了多张照片，当时没注意保存了。后来发现这些插入的照片，就一个文件里面的有边框可以选中，并可以缩放大小，其他几个文...

CAD（2004），照片（JPG）
我在几个CAD文件（DWG）中每个都插入了多张照片，当时没注意保存了。后来发现这些插入的照片，就一个文件里面的有边框可以选中，并可以缩放大小，其他几个文件中的照片没有边框，无法选中，也就无法删除。
现在我试过打开关闭CAD好几次重新插入照片还是无法选中编辑，所以都不敢保存了，请教CAD高手帮我解决，谢谢！
问题是照片选不中，图片没有边框，就算框范围也选不中
这CAD太神奇了，我刚开始插入的照片还是不能选中，但插入了几张后，突然后面所有插入的都有了边框都可以选中了。而且我所用的插入方法都是一样的，都在在菜单--插入--光栅图象--选择图片路径。
现在的问题是开始没有边框没能选中的照片，如何把边框弄出来。 展开

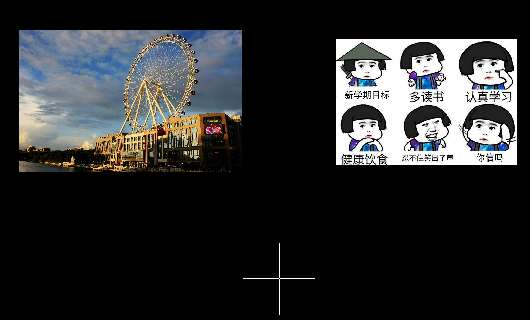

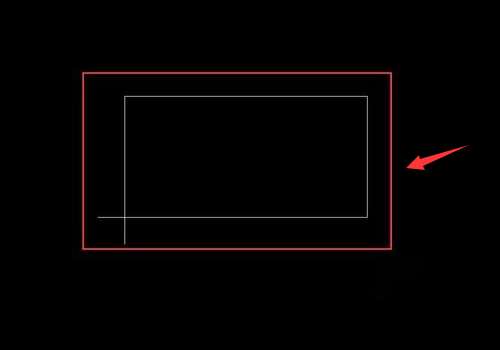

1、CAD插入图片，因为没有边框所以不能选中。

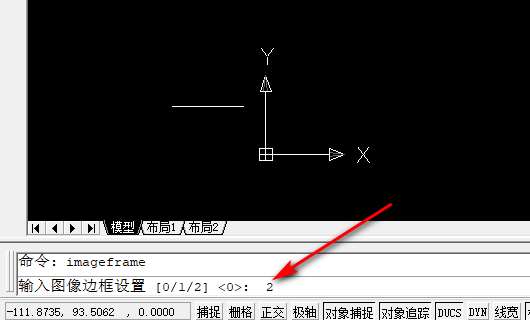

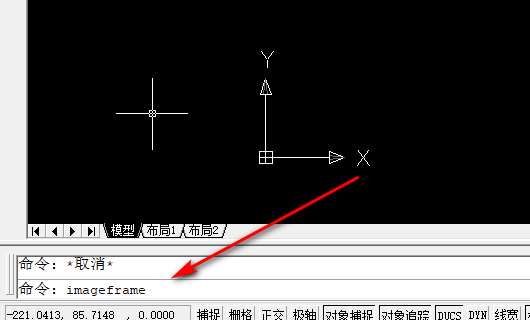

2、工具栏中输入imageframe命令，空格键确定。

3、确定命令后，之前的边框为0所以不能选中图片，输入2。

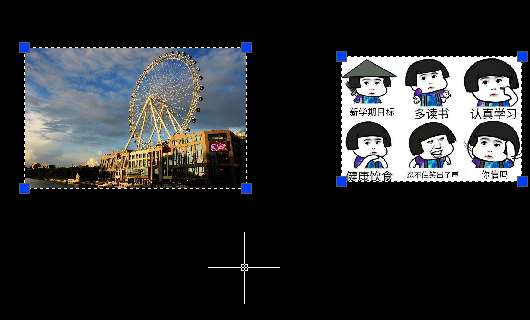

4、imageframe图像边框设置为2后，图像就可以被选中了。

cad 中如何调整插入图片的不透明度？

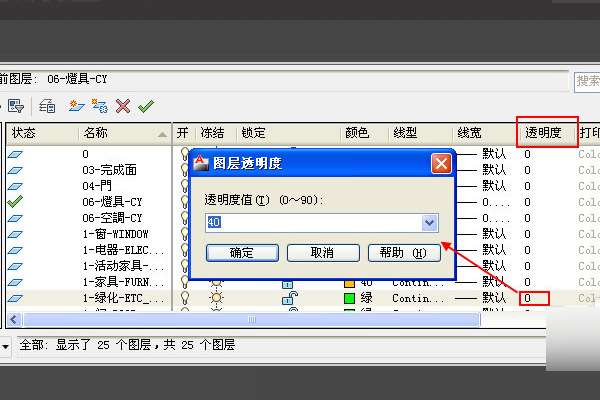

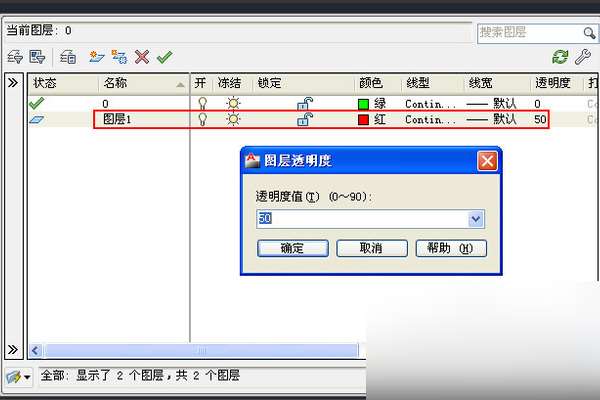

1、在CAD中打开图层管理器对话框，可以看到有一列是透明度，单击图层后面的透明度值，就会弹出图层透明度对话框，在其中可以输入透明度的数值。

2、设置图层透明度后，此图层上所有透明度用默认设置BYLAYER(随层)的图形都将是透明的。

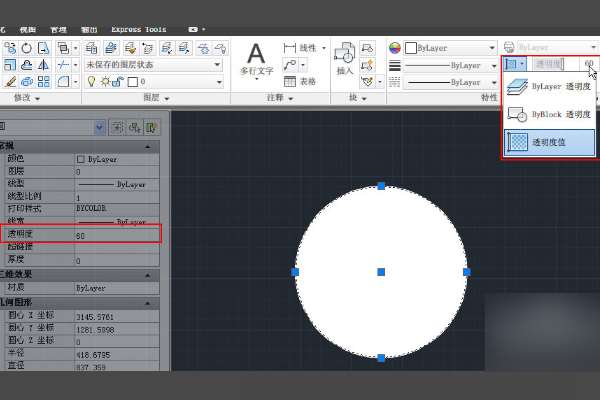

3、如果要单独设置某个对象的透明度，选中对象后，可以在特性面板的下拉框中设置透明度，如果使用经典界面，可以打开浮动的特性面板（CTRL+1）进行设置。

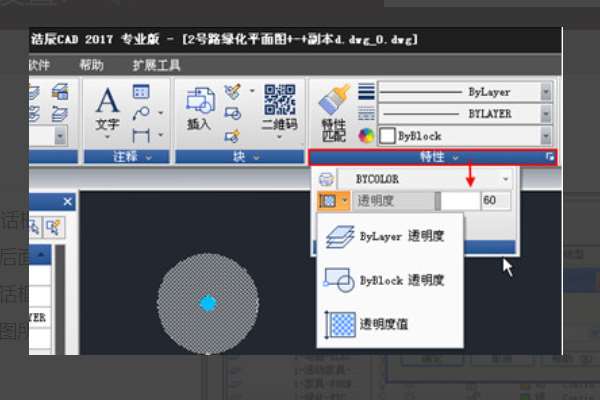

4、国产CAD中我看到浩辰CAD 2017增加了透明度，只是在界面位置有所不同，如填充仍使用的是对话框，在命令面板中的位置不如AUTOCAD那么明显。

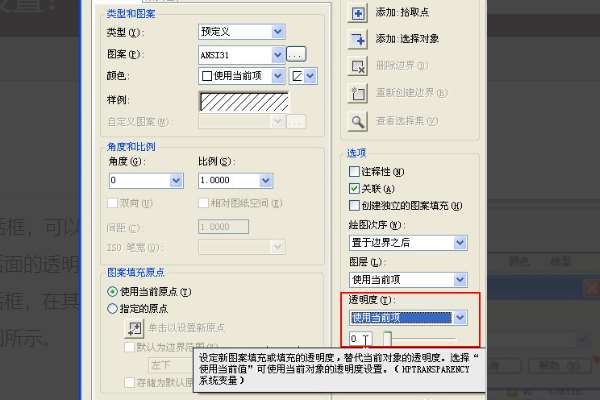

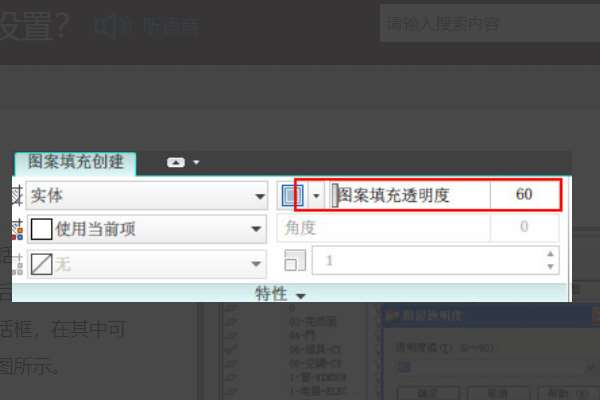

5、实体填充或渐变色填充容易和其他图形之间相互遮挡，透明度在填充对象上用得比较多，所以在填充对话框或填充面板中提供了透明度设置，在创建填充时可以直接设置透明度。

6、在浩辰CAD这些软件中，创建和编辑填充仍使用对话框，可以在对话框中直接设置填充的透明度。
