悬挑脚手架搭设规范

时间:2020-01-02 22:39:00编辑:刘牛来源:曲谱自学网

曲谱自学网今天精心准备的是《悬挑脚手架搭设规范》,下面是详解!

悬挑脚手架的要求 哪本规范有

悬挑钢梁前端应采用吊拉卸荷,吊拉卸荷的吊拉构件有刚性的,也有柔性的,这个刚性和柔性有什么区别...

悬挑钢梁前端应采用吊拉卸荷,吊拉卸荷的吊拉构件有刚性的,也有柔性的,这个刚性和柔性有什么区别

悬挑梁手架的具体规范

1、一次悬挑脚手架高度不宜超过20m。

2、型钢悬挑梁宜采用双轴对称截面的型钢。如工字钢,工字钢结构性能可靠,双轴对称截面,受力稳定性好,较其他型钢选购、设计、施工方便。

3、悬挑钢梁型号及锚固件应按设计确定,钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。

4、用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算;

5、钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋,其直径不宜小于20㎜,吊环预埋锚固长度应符合现行国家标准。

6、悬挑钢梁悬挑长度应按设计确定,固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个(对)及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定,U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置,并应与混凝土梁、板底层钢筋焊接或绑扎牢固,其锚固长度应符合现行国家标准。

7、锚固位置设置在楼板上时,楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点,定位点离悬挑梁端部不应小于100mm。

扩展资料:

民间建筑中的梁架,不仅具有结构功能意义,还富于结构美与装饰美。梁架主要由柱、梁、枋等构件组合而成,其中每一种构件都有特定的装饰手法与之相适应。民间建筑中的梁架常采用“励上露明”的手法,将其暴露于外,或以装饰取胜,主色以彩画,雕刻手法等,或以“素朝天”,尽显材质与结构的本色之美。

梁是由柱或其它构架支撑的檐下,其截面的基本形式为矩形,在此基础上又有很多造型变化,形成多种梁的样式,如月梁、太平果、帽梁等。不同结构位置的梁被冠以不同的名称,如袍头梁、挑尖梁、顺梁、扒梁,角果、老角梁、仔角梁等,各种梁常以木雕、彩画等作为装饰。

枋是安置于各种柱头之间,以及雀替、斗拱之间,用于水平拉接各部位的一种木构件。位于大额枋之上,用于承托斗拱的一种扁平状枋称为平板枋。除此之外,还有金枋、脊枋、随梁枋、正心枋、穿插枋等。枋是檐下装饰的重点部位,檐柱与檐柱之间的额枋,常施以彩画或雕刻、出头部分做成“霸王拳”的样式。

参考资料来源:百度百科:悬梁架

悬挑脚手架规范

悬挑梁手架的具体规范:

1、一次悬挑脚手架高度不宜超过20m。

2、型钢悬挑梁宜采用双轴对称截面的型钢。如工字钢,工字钢结构性能可靠,双轴对称截面,受力稳定性好,较其他型钢选购、设计、施工方便。

3、钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋,其直径不宜小于20㎜,吊环预埋锚固长度应符合现行国家标准。

4、锚固位置设置在楼板上时,楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点,定位点离悬挑梁端部不应小于100mm。


扩展资料:

脚手架的工作特点:

1、所受荷载变异性较大。

2、扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能 存在较大变异。

3、脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心 等均较大。

4、与墙的连接点,对脚手架的约束性变异较大。 对以上问题的研究缺乏系统积累和统计资料,不具备独立进行概率分析的条件,故对结构抗力乘以小于1的调整系数其值系通过与以往采用的安全系数进行校准确定。

参考资料来源:百度百科—脚手架

悬挑外脚手架规范搭设不大于多少米

悬挑脚手架按照设计计算高度进行搭设。一般不超过20m。

建筑施工扣件式钢管脚手架安全技术规范 JGJ 130—2011
6.10.1 一次悬挑脚手架高度不宜超过20m。

关于印发《危险性较大的分部分项工程安全管理办法》的通知 建质[2009]87号
  附件二:超过一定规模的危险性较大的分部分项工程范围
 (三)架体高度20m及以上悬挑式脚手架工程。

悬挑脚手架允许搭设高度是多少?需要专家论证的重...

悬挑脚手架允许搭设高度是20m。

  1. 专项方案应当由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的,由施工单位技术负责人审批签
    字。

  2. 实行施工总承包的,专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人审批签字。经施工单位审批合格后报监理单位,由项目总监理工程师
    审批签字。合格后方可按此专项方案进行现场施工。

  3. 搭设高度50m及以上落地式钢管脚手架、架体高度20m及以上的悬挑式脚手架和提升高度150m及以上的附着式整体和分片提升脚手架工程的专项方案应当由施工单位组织召开专家论证会。实行施工总承包的,由施工总承包单位组织召开专家论证会。

  4. 施工单位应当严格按照专项方案组织施工,不得擅自修改、调整专项方案。如因设计、结构、外部环境等因素发生变化确需要调整的,修改后的专项方案应按3条重新审核审批。需要专家论证的,应当重新组织专家进行论证。

悬挑外脚手架规范搭设不大于多少米?

一般不超过20m。

1、悬挑外脚手的法律规定

89号文规定  "危险性较大分部分项工程"需要编制专项方案,不需要专家认证,然后"超一定规模的分部分项工程"是必须经过专家认证的,挑架是这样规定的,包括并超过20米以上的悬挑脚手架是属于“超一定规模的分部分项工程”是需要专家认证的,反正现在挑架都是做6层的,每挑都是控制在20米以下的。

2、悬挑脚手架悬挑长度和尾部锚固长度比例。

悬挑杆件尾部锚固长度应≧悬挑出的净长的1.25倍。见DGJ32/J121-2011《建筑施工悬挑式钢管脚手架安全技术规程》。

3、悬挑式脚手架要求

架体可用扣件式钢管脚手架、碗扣式钢管脚手架或门式脚手架搭设,一般为双排脚手架。架体高度可依据施工要求、结构承载力和塔吊的提升能力确定,最高可搭设至12步架,约20m高,可同时进行2~3层施工。悬挑式脚手架的支撑结构形式。

悬挑脚手架标准高度什么多少米?

悬挑脚手架的最大高度一般是20米,如果超过20米了,就必须进行专家认证,在《危险性较大的分部分项工程安全管理办法》中有规定的。脚手架的立杆的步距,一般是1.5米。

悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端,宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结,钢丝绳、钢拉杆作为附加保险措施,不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上。

固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要,但在工程结构局部有可能满足不了使用要求,局部悬挑长度不宜超过3米。

扩展资料:

超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。实行施工总承包的,由施工总承包单位组织召开专家论证会。

超过一定规模的危险性较大的分部分项工程范围,脚手架工程:

(一)搭设高度50m及以上落地式钢管脚手架工程。

(二)提升高度150m及以上附着式整体和分片提升脚手架工程。

(三)架体高度20m及以上悬挑式脚手架工程。

参考资料来源:百度百科—危险性较大的分部分项工程安全管理办法

脚手架搭设超过多少米,要求专家论证?

脚手架超过20m需要要求专家论证。住房和城乡建设部在关于印发《危险性较大的分部分项工程安全管理办法》的通知中规定,

(一)搭设高度50m及以上落地式钢管脚手架工程。

(二)提升高度150m及以上附着式整体和分片提升脚手架工程。

(三)架体高度20m及以上悬挑式脚手架工程。均需要组织专家论证。

扩展资料:

根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》的相关要求:

搭设高度规定如下:

(1)搭设高度超过25米且不足50米的外架,应采取双钢管立杆或缩小间距等加强措施,除应绘制架体与建筑物拉结详图、现场杆件立面、平面布置图外,还说明脚手架基础做法。

(2)搭设高度超过50米的外架,应有设计计算机及卸荷方法详图,绘制架体与建筑物拉结详图、现场杆件立面、平面布置图,并说明脚手架基础做法。

架体与建筑物拉结规定如下:

(1)脚手架与建筑物按水平向不大于7米,垂直方向不大于4米设一拉结点,拉结点在转角和顶部处加密。

(2)钢管外架拉结点应刚性拉结,拉结点应保证牢固,防止其移动变形,且尽量设置在外架大、小横杆接点处。

外脚手架悬挑防护棚间隔多少米设置一道?哪本规范...

外脚手架悬挑防护棚间隔多少米设置一道?哪本规范上有写啊?...

外脚手架悬挑防护棚间隔多少米设置一道?哪本规范上有写啊?

最新现行外架规范JGJ130-1011《建筑施工扣件式钢管脚手架安全技术规范》上找不到什么是“外脚手架悬挑防护棚”?

扩展

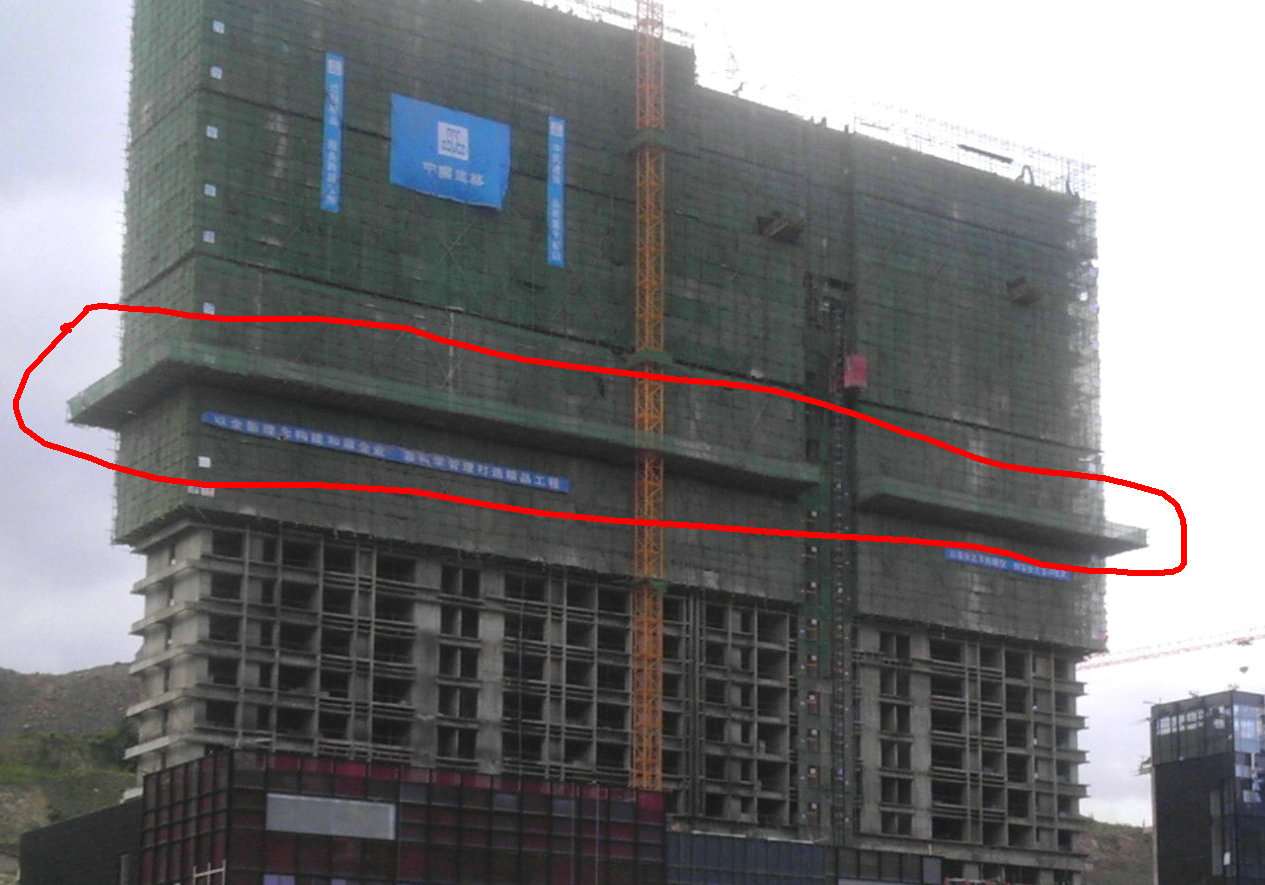

  就是图片中红线圈的外架悬挑防护,在江苏大部分是挑出来用安全网防护隔离,每隔10米左右就设置一道,在贵州大部分工地挑出来后用竹笆片铺设做隔离,不论楼层有多高只设一道悬挑防护,我想问这个防护间隔多少米设置一道?找不到相关规范说明。您上面说的应该是JGJ130-2011。

补充

打字有误,是JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》,上面没有。而且最新的JGJ300-2013《建筑施工临时支撑结构技术规范》上也没有。我们这里现场也没有,只有临街的在5米高处设置一道安全网(尼龙),斜撑出去的防护。

悬挑脚手架每两个悬挑工字钢之间的间距有规定吗?

没...

最新悬挑脚手架规范

1、一次性悬挑脚手架不宜超过20M 。

2、型钢悬挑宜采用双轴对称的工字钢 。

3、悬挑钢梁的截面高度不应小于160mm,锚固型钢的U型钢筋拉环 或锚固螺栓直径不宜小于16mm 。

4、钢丝绳采用建筑结构的吊环使用HPB235级钢筋,直径不宜小于20mm 。

5、悬挑钢梁的长度应按设计计算,固定长度不应小于悬挑长度的1.25倍,U型钢筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置。

6、锚固位置设置在楼板时 楼板不宜小于120mm,小于120mm应采取加固措施。

7、悬挑梁一般情况下为2m,局部悬挑不宜超过3m。

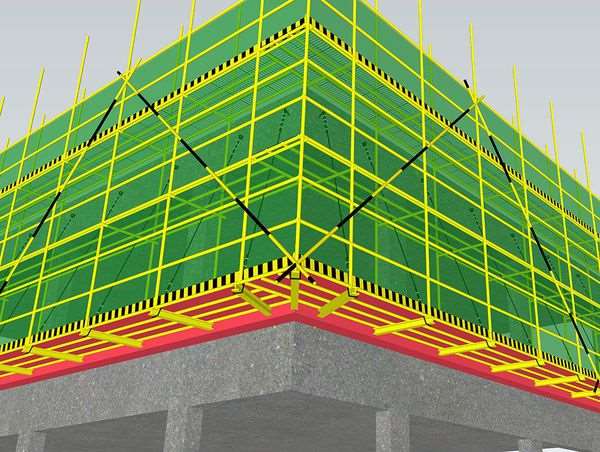

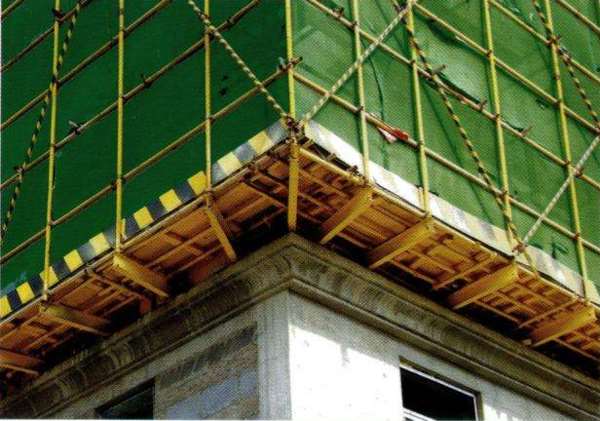

悬挑脚手架一般有两种:一种是每层一挑,将立杆底部顶在楼板、梁或墙体等建筑部位,向外倾斜固定后,在其上部搭设横杆、铺脚手板形成施工层,施工一个层高,待转入上层后,再重新搭设脚手架,提供上层施工;另外一种是多层悬挑,将全高的脚手架分成若干段,每段搭设高度不超过20m,利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架,利用此种方法可以搭设超过50m以上的脚手架,悬挑脚手架外立面须满设剪刀撑。


扩展资料

悬挑脚手架是一种建筑中使用到的简易设施,分为每层一挑,多层悬挑两种。

每层一挑搭设方法:将立杆底部顶在楼板、梁或墙体等建筑部位,向外倾斜固定后,在其上部搭设横杆、铺脚手板形成施工层,施工一个层高,待转入上层后,再重新搭设脚手架,提供上一层施工。

多层悬挑搭设方法:将全高的脚手架分成若干段,每段搭设高度不超过24m,利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架,利用此种方法可以搭设超过50m以上的脚手架,悬挑脚手架外立面须满设剪刀撑。

1、假如工程很着急室外回填或者零米以下结构验收,那么落地脚手架搭设高度为地下室高度和一层高度之和,从1层顶即2层结构面开始搭设悬挑架,架体高18m(其中已经考虑女儿墙高度和护身栏杆高度),这样的好处就是落地架拆除后并经验收后可以直接进行地下室外墙防水和室外回填等步骤,但缺点同样很明显,大量的悬挑梁(一般为16#工字钢或槽钢)一次性投入,还有钢丝绳、U型拉环的一次性投入,其余还有人工费的增加和工期的一定拖延。

2、如果不着急回填的话,建议一次性搭设到顶,总高不过30m,单立杆双排脚手架完全可以实现,可以加快工期,节省劳动力,但是缺点就是钢管扣件投入量过大,使用周期长;

参考资料:

百度百科 悬挑脚手架

悬挑脚手架搭设规范有哪些要求,有谁可以说一下?

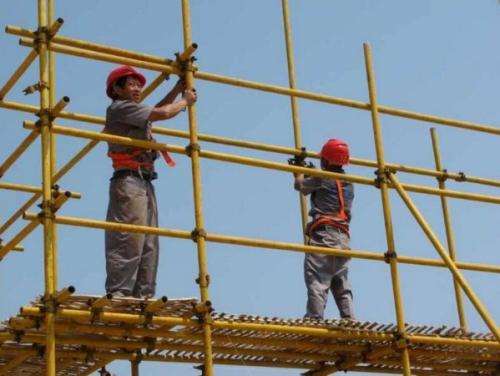

你好,你的这个问题比较专业,必须要比较专业的人来回答,正好是做这个行业的,我在这边就简单说一下大概的内容,你可以参考看看的。 脚手架操作人员必须是通过考核合格后的专业人员,均应持上岗证并做到定期体检,操作人员必须戴好安全帽,系好安全带,穿防滑 使用过程中架面控制负荷不大于ZkN/mZ2kN/㎡,禁止随意拆除连墙杆等安全设施 悬挑架拆除的各构件、架管必须及时分段集中传送至地面,严禁抛扔 架子拆除时,周围应设围栏或警戒标志,并派专人看管,禁止入内,以防坠物伤人 扣件与钢管直径配套使用,并有出厂合格证。发现有裂纹、变形、滑丝的禁止使用 临时用电线路的架设及悬挑架接地、避雷措施等应按国家标准执行 架体上的施工荷载,必须符合设计规定,严禁超载以及局部承受集中荷载 第一次搭设架体后,必须由公司安全技术部门验收认可,并经公司项目安全负责人签证后,方可继续进行 如遇停工,架体超过一个月末使用,如重新开工,架体必须经过加固处理,拉杆必须经过重新紧固打油,方可使用 搭设前应有经过审批同意的专项施工方案,主体结构施工过程中应及时按方案中的要求埋置预埋件 脚手板应铺平铺稳,并用铁丝绑扎固定在下部支承钢管上。脚手板采用对接平铺,在对接处,其余支承横杆的间距不得大于400~700㎜ 安装脚手架撑拉杆件时,应注意掌握撑拉的松紧程度,避免引起杆件和整架的显著变形 在架上进行搭设作业时,工人必须戴安全帽和配挂安全带,安全带必须高挂低用。所有操作工具必须放在工具袋内,不良气候、不良条件禁止上架操作。不得单人进行装设较重杆配件和其他易发生失衡、脱手、碰撞、滑跌等不安全作业。 以上就是关于悬挑脚手架搭设规范方面的一些分享,希望对你有帮助!亲的认可是我的最大动力哦!
