曲谱自学网今天精心准备的是《氩弧焊技术入门与提高》，下面是详解！

氩弧焊技术入门与提高仰焊怎么练

氩弧焊技术入门与提高仰焊怎么练...

氩弧焊技术入门与提高仰焊怎么练

铝料就把电流调小些，直接焊就OK，前提是没有杂质。不锈钢就点焊，同样要把电流调小。钨极留短些，尽量靠近材料。
无论哪种焊法初学时都应掌握其方式方法，才会由难变易。
电焊焊接方法有很多种，常见的有以下几个：
1、手工电弧焊：
利用电弧作为热源熔化焊条与母材形成焊缝的手工操作焊接方法，电弧温度在6000-8000℃左右。适用于黑色金属及某些有色金属焊接，应用范围广，尤其适用于短焊缝，不规则焊缝。
2、埋弧焊(分自动、半制动)：
电弧在焊剂区下燃烧，利用颗粒状焊剂，作为金属熔池的覆盖层，将空气隔绝使其不得进入熔池。焊丝由送丝机构连续送入电弧区，电弧的焊接方向、移动速度用手工或机械完成。
适用于中厚板材料的碳钢、低合金钢、不锈钢、铜等直焊缝及规则焊缝的焊接。
3、气电焊（气体保护焊和氩弧焊）：
利用保护气体来保护焊接区的电弧焊，保护气体作为金属熔池的保护层把空气隔绝。采用的气体有惰性气体、还原性气体、氧化性气体适用于碳钢、合金钢、铜、铝等有色金属及其合金的焊接。氧化性气体适用于碳钢及合金钢的合金。
4、离子弧焊：
利用气体在电弧中电离后，再经过热收缩效应、机械收缩效应、磁收缩效应而产生的一种超高温热源进行焊接，温度可达20000℃左右。

氩弧焊技术入门与提高管道仰焊怎么练

氩弧焊技术入门与提高管道仰焊怎么练...

氩弧焊技术入门与提高管道仰焊怎么练

氩弧焊焊接管子常采用对接接头，除I形对接接头外，坡口形式多为V形，对壁厚2mm管不开坡口，不留间隙，一次焊完。例如：如果焊接所使用的不锈钢管，管壁厚度4mm，要开V形坡口，坡口角度为65º，钝边为1.5mm，装配间隙1mm。坡口两侧周围及内外壁和焊丝要求清理，最好用丙酮或汽油擦洗一下，达到无油、无污物，以免焊接时产生气孔、夹渣等缺陷。
装配时，管子轴线中心对正、内外壁要齐平，避免产生错位现象。定位焊只需要两点，位于斜平焊位置，定位焊缝长度为10mm，高1~2mm，必须是熔透坡口双面成形的焊缝。

初学氩弧焊接技术要领

氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。
初学氩弧焊时要注意以下技术要领：
弧长一般取1-1.5倍钨电极直径。停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。
1.焊枪（焊炬）
钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此，焊枪的正确使用及保护是相当重要的。
钨电极负载电流能力（A)
　　　　钨电极直径（mm)　　纯钨 　　钍钨 　　　铈钨
φ1.0 20-6015-8020-80
φ1.640-100 70-150 50-160
φ2.060-150 100-200100-200
φ3.0 140-180 200-300
φ4.0 240-320300-400
φ5.0 300-400420-520
2.气路
气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。减压阀用以减压和调节保护气体的压力。流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。
3.氩气纯度
氩弧焊时材质对氩气纯度的要求
　　　　　　金属材料 　　　铬镍不锈钢 　　　太难熔金属
　　　　　　氩气纯度（%）　　 ≥99.7 ≥99.98
4.规范参数
钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。一般不锈钢氩弧焊规范如下：
　　　　　　电流种类及极性 　板厚 　　　焊接电流（A) 　氩气流量（L/min) 　　焊丝直径
　　　　　　　直流正接　　　0.5 30-50 4 Φ1.0
0.8 30-50 4 Φ1.0
1.0 35-60 4 Φ1.6
1.5 45-804-5Φ1.6
2.075-1205-6Φ2.0
3.0 110-1406-7Φ2.0
焊缝表面颜色与气体保护效果
　　　　焊件材料　　　最好 　　　良好 　较好　　不良　　最坏
　　　　不锈钢　　银白，金黄　　蓝色　　红灰　　灰色　　黑色
钛合金 亮银白色 橙黄色 蓝紫色 青灰色 白色氧化钛粉末
6.焊前清理
钨极氩弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。
7.安全技术
钨极氩弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以避免电弧光中的紫外线和红外线灼伤。
斯泰尔钨极氩弧焊机均装有高频引弧器，小功率的高频高压电虽不会电击操作者，但当绝缘性能不良时，高频电会灼伤操作者手的表皮，且很难治愈，所以焊接手把的绝缘性能一定要经常检查。
钨极氩弧焊接时，应加强焊接区的通风。
主要还是熟能手巧，板的厚度和点击的时间，还有电流都是相连系的，要配合的很好。省气谈不上，只要不要过余的开的太大就行。还有钨针的最好尖一点，在焊接时，不要一开始就把针尖对着焊接处，先空打一下，将管子里的空气排出，这样焊就不会炸不会有黑斑，在点击完毕后不要马上拿开焊枪，等几秒，这样不锈钢在冷却时受氩气的保护，就样不会黑，连洗钢水和抛光片都省了。这只能针对点焊，如果长距离的拖焊就没办法了，板肯定要变色的，只有等抛光和清洗了。

初学氩弧焊接技术都需要掌握哪些要领？

氩弧焊入门时应注意的要点有：

1、钨极氩弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以避免电弧光中的紫外线和红外线灼伤。

2、检查焊接手把的绝缘性能。

3、钨极氩弧焊接时，应加强焊接区的通风。在不能进行通风的局部空间施焊时，应戴供给新鲜空气面罩或防毒面具。

4、焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。

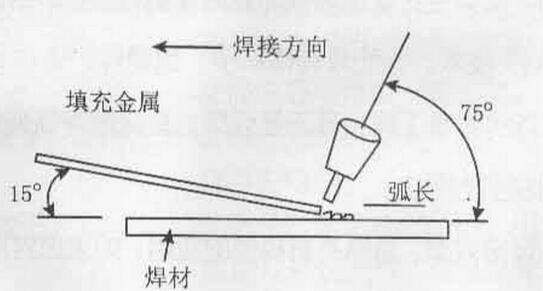

5、焊接时注意正确的焊件位置和操作者的焊接操作姿势，如图：

钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

初学氩弧焊接技术要注意安全操作 ：

1.防触电

工作前要检查焊接机接地是否良好；检查焊钳电览是否良好。特别注意：焊机后面接头

2.防弧光灼伤和烫伤

电弧光含有大量的紫外线和红外线以及强烈的可见光，对眼睛和皮肤有刺激作用，焊过的工件不要用摸，敲击焊渣时，要用力适当，注意方向。

3.防护用品

电焊面罩、皮手套、胶底鞋

4.设备的安全

焊钳不要放在欧工体上或工作台上，以免短路、烧坏焊机。工作中，如发现高热现象、或焦臭味、立即停止工作，关掉电源，然后报告老师。

5.眼睛灼伤的自我防治

①人乳点滴
②滴眼液
③冷湿毛巾敷眼

怎么学习氩弧焊技术？

电焊作业职业危害研究进展
1、电焊作业危害因素及影响因素

电焊作业的健康危害因素很多，一般可分为物理因素和化学因素两大类。前者有高温电弧光产生的紫外线、红外线等。后者为电焊气溶胶的各种成分，固态有各种金属铁、锰、铝、铬、铅、镍，放射性元素等，气相部分有氧化锰、氟化氢、氮氧化物等[1]等气体。高温、震动、噪声则不是很明显。

电焊气溶胶的分散度极高，生物活性明显高于其它粉尘。焊条、焊接方式不同，电焊气溶胶的组成变化也很大，生物活性也不同[2]；生物活性还与电焊烟尘溶解度、新鲜度有关。

2、电焊作业对工人健康的损害

2.1焊工尘肺及肺功能的影响

电弧焊接时，焊条中的焊芯、药皮和金属母材在电弧高温下熔化、蒸发、氧化、凝集，产生大量金属氧化物及其他物质的烟尘，长期吸入可引起焊工尘肺。电焊工尘肺一般发生在密闭、通风不良的作业条件下，发病工龄平均为18年左右[3] 。肺通气功能测定表明接触电焊尘可引起电焊工一定程度的肺通气功能损伤,FVC、FEV1.0、FEV1.0%、MMF、V50、V25、PEFR等肺通气功能指标均明显降低[4]；吸烟因素与接尘因素对电焊工的肺通气功能可能产生协同作用；电焊工的肺通气功能损伤有随接尘工龄的延长而加重的趋势[5]。

2.2锰中毒

各种焊件和焊条中均含有数量不等的锰，一般焊芯中的含锰量很低，只有0.3~0.6%左右。为了提高机械强度、耐磨、抗腐蚀等性能，使用含锰焊条时，含锰量可高达23%。在通风不良场所如船舱、锅炉或密闭容器内施焊，长期吸入含锰的烟尘可发生锰中毒，可检出血锰、尿锰升高，神经行为功能改变[6]，发锰测定亦可作为锰中毒早期筛检指标[7]

2.3电焊烟热

电焊烟热也称焊工热，是金属烟热的一种，由吸入金属氧化物地所致的以骤起体温升高和外周血白细胞计数增多为主要表现的全身性疾病，常在接触金属氧化物烟后6一12小时[8]起发病，有头晕、乏力、胸闷、气急、肌肉关节酸痛，以后发热，白细胞增多，重者有畏寒、寒颤。

2.4对神经系统的影响

大量研究表明，电焊作业存在与职业接触有关的神经系统损害，主要涉及记忆、分析、定位等信息加工处理的功能，表现为神经生理、神经心理、神经行为异常[9]，与电焊烟尘中的锰、铝、铅等有密不可分的联系。采用WHO．NCTB测试,结果行为功能总分与尿锰存在负相关[10],提示神经行为功能的变化可作为预防锰中毒的早期指标之一[11]。国外研究有电焊作业工人行为功能总分反而较对照组升高的报告，作者分析可能是工人健康效应和工作相关技能训练效应所致[12]。电焊作业对工人副交感神经调查功能的影响也有报道[13]。国外尚有报道帕金氏综合症在电焊工人群中的发病年龄明显提前[14]（平均46岁，对照组平均63岁），提示电焊作业是帕金氏综合症的危险因素之一。

2.5对眼及皮肤的影响

紫外线(UVR)和红外线(IFR)对眼及皮肤的损伤是电焊作业职业损害的一个重要方面。电焊工眼部症状明显增多常有报道，表现为电光性眼炎、慢性睑缘炎、结膜炎、晶体混浊等，且慢性睑缘炎、结膜炎患病率有随工龄增加而增高的趋势[15]。过量UVR暴露的主要损害为光敏性角膜炎，电焊工白内障与红外线接触有关。国外最近的研究表明，工人接触过量UVR会有发生非黑色素细胞皮肤癌[16]和其它诸如眼恶性黑色素瘤[17]等慢性疾病的危险。

2.6对生殖系统的影响

生殖毒性的结局意义重大，故近10年来国内外开展了一些关于电焊作业生殖毒性的研究，主要涉及男工精液质量、女工生殖结局及损害机制。研究表明：电焊女工月经的经量增加、周期缩短、经期延长、白带增加，自然流产、早产、痛经、均较对照组高[18]。锰中毒男工精液外观呈均匀灰白色，PH值正常，平均液化时间比对照组延长。检验结果证明，锰中毒男工平均一次射精量、精子总数、精子存活率及活动精子率均比对照组下降，锰中毒男工精子畸形率明显高于对照组[19]。认为金属锰能够影响男工生精系统，对精子的发育有直接毒作用，并能杀伤精子，从而引起男性精液质量的改变。国外也有报道电焊作业工人性激素分泌改变，精子质量下降，但对子代的性别比例没有影响[20]。

2.7对体内酶和抗体水平的影响

近年来，有关电焊作业对工人体内酶及抗体产生影响的报道很多。研究表明：电焊工血清中的总超氧化物歧化酶（T-SOD）、谷胱甘肽过氧化物酶（GSH-Px）显著下降，丙二醛（MDA）水平显著升高,但不存在剂量－效应关系[21、22],电焊工于氧化应激状态，抗氧化能力减弱，提示生物膜受到损伤[23]。

为探讨电焊烟尘对人体免疫球蛋白含量的影响，对电焊工和健康对照者采用单向免疫琼脂扩散法分别测定IgG、IgA、IgM含量。结果发现，电焊组的IgG、IgA二项含量与对照组比较，差异有高度显著性（P<0.001)；电焊组的IgM含量与对照组比较，差异无显著性（P>0.05)；且尿锰与IgG、IgA有相关关系，分别为r=0.982,r=0.991[24]，提示电焊烟尘对人体免疫球蛋白含量有影响。

热应激蛋白(HSPs)是机体在各种应激状态下诱导合成增加的一组进化上高度保守的蛋白质。在生理状态下，它们是细胞生存所必需，在应激状态下水平的增加，可提高细跑对损伤的耐受力和应激能力，以保护组织细胞抵抗有害因家的损害作用，对维持机体的自身稳定性起着重要作用。应用酶联免疫吸附法对电焊工血浆中HSP65抗体水平进行检测。结果表明，电焊工血浆抗体水平高于对照组(P＜0.05)；其中异常检出率均为26.1％，认为电焊混合尘作为应激原能够诱导机体HSP65抗体水平合成增加[25]。因此认为，电焊工血浆中HSDP65抗体水平能够反映电焊混合尘对工人的危害程度。

2.8对内脏的影响

通过B超检查探讨电焊对作业工人肝脾的影响。结果电焊作业组工人左肝长、厚，右肝斜厚及脾厚均高于对照组，并有显著性差异。电焊对作业工人肝脾存在一定的损害，且随工龄延长有加重趋势[26]。国外有报道，胰腺内分泌肿瘤在电焊工中发生的危险度也明显高于正常人群[27]。

2.9对体内微量元素的影响

有报道采用等离子发射光谱仪，检测锰电焊作业工人血清中的Mn,Cu,Zn,Fe和Pb5种微量元素。结果接触组锰和铁的血清含量明显高于对照组（P＜0.01），铜略高于对照组，但与对照组比较无显著性差异（P＞0．05）；而锌和铅的血清含量明显低于对照组（P＜0．01）；接触组工龄及年龄分层显示,各组血清微量元素比较均无统计学意义。结论：锰的过量吸入可影响体内Mn,Cu,Zn,Fe和Pb5种微量元素变化，从而引起体内微量元素的失衡，促使锰中毒的发生[28]。尚有报道电焊作业者红细胞内锰含量女性高于男性，且红细胞内铜锌含量变化与锰呈正相关关系[29]。
氩弧焊的危害程度要比焊条电弧焊相对来说要大，但是没有大到让人望而生畏的地步，红外线辐射约为普通焊条电弧焊的1～1.5倍，氩弧焊电弧产生的紫外线辐射约为焊条电弧焊的5～30倍，在有限空间内焊接时，臭氧的浓度可增大到危险程度，在焊接过程中，还会产生二氧化碳·一氧化碳等有害气体和金属粉尘，这些都对焊工产生一定的危害。所以我们在焊接过程中要做好防护，选用电极的材料，要尽量选用放射性小的钍钨·铈钨。磨削电极时，要戴好口罩·手套，且工作后要洗手；如果长时间的焊接要定期的进行身体检查，在工作中做到有张有持，就像我们晒太阳，晒久了也会对人身体不好的。

电光性眼炎
有些人白天被电焊晃了眼睛，在夜间突然发生两眼睁不开，剧烈眼痛，流泪，这往往就是电光性眼炎。

电焊和气焊的弧光、紫外线灯、烈日的海滨和高原、雪山的日光反射都可产生大量紫外线而引起电光性眼炎，尤以电焊工为多见。电光性限炎的主要表现是：在眼睛接触紫外线照射的2～12小时后，由于角膜上皮受损，患者感觉眼痛，怕光，眼睛难以睁开，眼痛犹如许多沙粒进入眼睛一样，视物很模糊。眼科检查可见眼睑皮肤充血、眼红、球结膜充血水肿、角膜上皮脱落。电光性服炎虽然病情来势凶猛，但预后较好。发病当时可滴用表面麻醉药（如0．5％地卡因液）1～2次，可立即消除眼痛症状，并滴用消炎眼水以预防感染。随着结膜、角膜上皮的迅速修复，2～5天后即可痊愈。

为预防电光性眼炎，电焊工人操作时一定要戴上防护面罩或眼镜。此外，高原、雪地或沙漠日光反射后的紫外线也可使人发生电光性眼炎，因此也需戴上防护眼镜。

怎样提高氩弧焊焊接技术

如果已经掌握了氩弧焊焊接技术，那么从两个方面，进行提高：

1、苦练！实际的训练，而且是自己自发的训练，从焊接手法和从书中得来的想法结合起来练，达到身心合一的程度，那么技术一定是一流的；
2、总结和学习。看看焊接的外观如何，不好，那就证明手法还是需要练，看看内在质量，最终还是归结到手法和其他参数比如氩气流速、钨机的锐角度等的掌握上来。另外，观摩比你技术高的焊工的实际操作，听听他们的心得，暗自和自己的手眼心法相互印证，也会得到提高。
当然，需要进行实战，也就是比赛或者干实际工程，只有这样，才会最终检验技术水平如何。就跟武林高手一样，最终要“华山论剑”，以定技术水平。

学习氩弧焊技术

请问干氩弧焊接工对身体以后真的有不育症状吗?对男人以后性生活有影响吗?谢谢解答.非诚勿扰...

请问干氩弧焊接工对身体以后真的有不育症状吗?对男人以后性生活有影响吗?谢谢解答.非诚勿扰

我从事氩弧焊有五年了，我工作时总是戴口罩，，去年刚生的孩子很正常，。只要注意点，不要工作时间太常就行，我这干这行的甚多！我认识的都没事！

氩弧焊焊接技术参数

最小的160手动焊机能用1000W的发电机带动工作不，如果不行最少多大可以，求专业人员解答，不懂的别装懂谢谢！！！...

最小的160手动焊机能用1000W的发电机带动工作不，如果不行最少多大可以，求专业人员解答，不懂的别装懂谢谢！！！

氩弧焊焊接工艺参数

一、特性参数

1、焊接电流 

钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。 

2、电弧电压 

钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。  

3、焊接速度

焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。 

二、其他参数

1、喷嘴直径 

喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。因此，通常使用的喷嘴直径一般取8mm～20mm为宜。  

2、喷嘴与焊件的距离

喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。 

3、钨极伸出长度

为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。 

4、气体保护方式及流量 

钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。 焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。

氩气和氦气是所有材料焊接时，背部充气最安全的气体。而氮气是不锈钢和铜合金焊接时，背部充气保护最安全的气体。

一般惰性气体背部充气保护的气体流量范围为0.5～42L／min。当喷嘴直径、钨极伸出长度增加时，气体流量也应相应增加。若气流量过小，保护气流软弱无力，保护效果不好，易产生气孔和焊缝被氧化等缺陷；若气流量过大，容易产生紊流，保护效果也不好，还会影响电弧的稳定燃烧。 

对管件内充气时，应留适当的气体出口，防止焊接时管内气体压力过大。在根部焊道焊接结束前的25～50毫米时，要保证管内内充气体压力不能过大，以便防止焊接熔池吹出或根部内凹。当采用氩气进行管件焊接背面保护时，最好从下部进入，使空气向上排出，并且使气体出口远离焊缝。

扩展资料

具体内容

1、作业前：

（1）检查焊机电源线、引出线及各接点接触是否牢固，二次接地线严禁接在焊机壳体上。

（2）焊机接地线及焊接工作回路线不准搭接在易燃易爆的物品上，不准搭接在管道和电力、仪表保护套以及设备上。

（3）移动式焊机拆接线均由电工进行。

2、选择适当的焊接方法，（T1G焊接方法和手工焊接方法）。

（1）T1G焊接操作

① 请将前面板上的焊接方法切换开关置于TIG侧。

② 选择并切换收弧控制“ON”、“OFF”开关。

③ 接通配电箱开关。

④ 请将后面板的电源开关设在“ON”侧。

⑤ 根据需要调节气体流量后开始作业。

（2）手工焊的操作

① 将前面上的焊接方法切换开关置于“手工焊”侧。

② 就近接配电箱开关。

③ 将后面板上的电源开关置于“ON”侧，然后开始作业。

（3）作业中

① 不准强制电源开关送电。

② 电门箱内禁止存放一切物件，焊机不准随意借他人使用。

③ 焊枪严禁敲击，枪带应架空的以防烫伤或挂破，严禁用枪带拖拉焊机以防以外发生。

（4）作业后

① 切断电源和气源，对焊机进行清洁后不可离开工作岗位。

② 焊机移动必须先停电、拆下电源线再移，严禁带电移动焊机。

③ 作业结束后应清扫场地，把焊机妥善保管。

应急处理

若运行中出现各种异常必须立即关闭电源和气源，报设备组，视情节处理。

参考资料来源：百度百科-氩弧焊

什么是氩弧焊点焊和拉焊技术？

氩弧焊，是使用氩气作为保护气体的一种焊接技术。又称氩气体保护焊。就是在电弧焊的周围通上氩气保护气体，将空气隔离在焊区之外，防止焊区的氧化。
氩弧焊技术是在普通电弧焊的原理的基础上，利用氩气对金属焊材的保护，通过高电流使焊材在被焊基材上融化成液态形成熔池，使被焊金属和焊材达到冶金结合的一种焊接技术，由于在高温熔融焊接中不断送上氩气，使焊材不能和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接不锈钢、铁类五金金属。
点焊通常分为双面点焊和单面点焊两大类。双面点焊时，电极由工件的两侧向焊接处馈电。典型的双面点焊方式是最常用的方式，这时工件的两侧均有电极压痕。大焊接面积的导电板做下电极，这样可以消除或减轻下面工件的压痕。常用于装饰性面板的点焊。同时焊接两个或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需相同，才能保证通过各个焊点的电流基本一致采用多个变压器的双面多点点焊，这样可以避免c的不足。

电焊和氩弧焊那个技术含量要好一点

个人觉得氩弧焊技术含量要高，氩弧焊不仅需要右手焊接还要左手拿焊丝，并且控制送丝速度，电焊只需要夹上焊条，便可全方位焊接。

扩展

要是高难度作业，是氩弧焊作用大一些，还是电焊用处大些

补充

高难度作业是指环境还是质量？如果是质量要求高还是氩弧焊焊接好，单纯就作业环境而言还是手把焊，什么环境都可以使用。比氩弧焊操作简单，方便。

氩弧焊技术入门与提高

氩弧焊技术入门与提高讲解的氩弧焊的基础知识与操作方法，并通过典型工程实例解析了氩弧焊的应用、焊接工艺评定、氩弧焊工考试要求、焊接缺陷、氩弧焊安全技术等内容。

怎样让孩子爱上学习

电脑怎么设置开机密码
