CAD三维画图的步骤！

CAD三维画图的步骤如下：

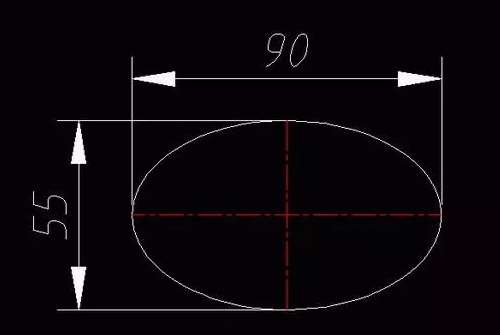

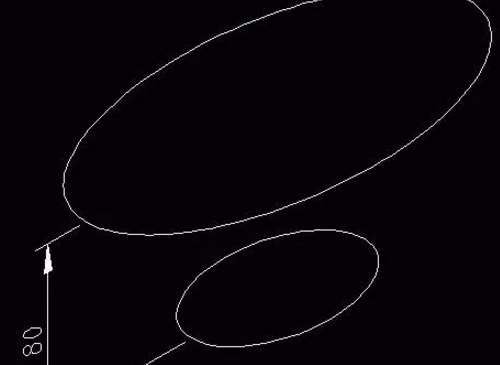

1、画椭圆90*55。

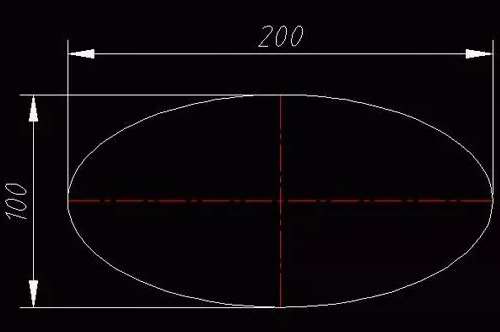

2、再画一个椭圆200*100。

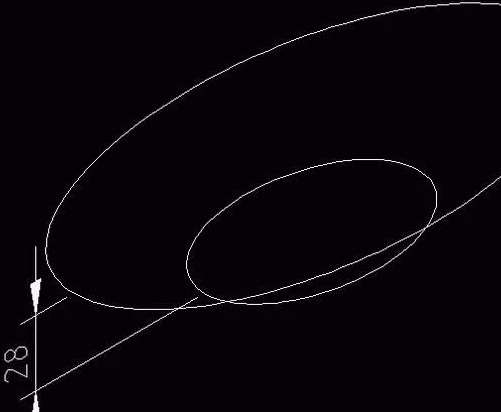

3、小椭圆往下移28高。

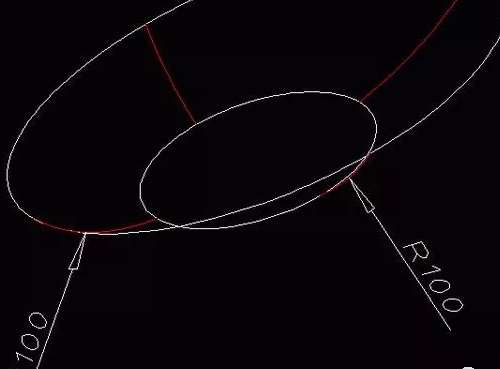

4、绘制四条R100的弧线，要连接两个椭圆啊，记得利用USC来画。

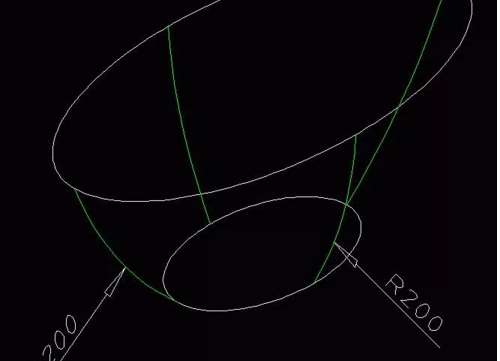

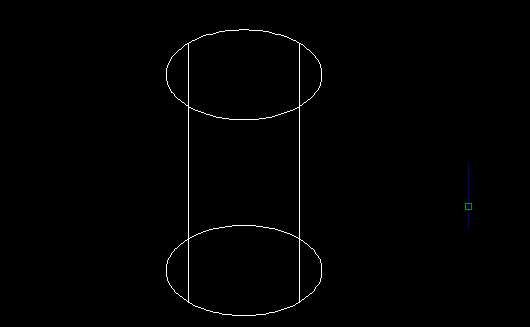

5、再复制一个椭圆90*55离200*100椭圆高80。

6、绘制四条R200的弧线，要连接两个椭圆。

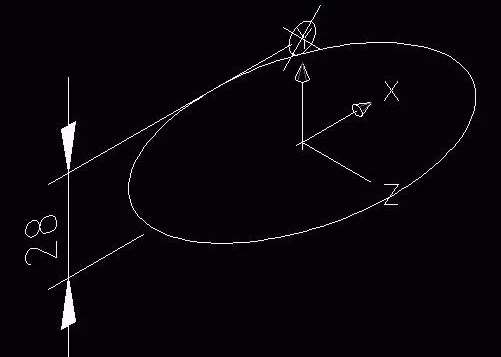

7、画一个点离小椭圆往上移28高。

8、利用USC画两椭圆相交与点和90*55椭圆。

9、修剪两个椭圆。

10、再截断分成四条弧线。

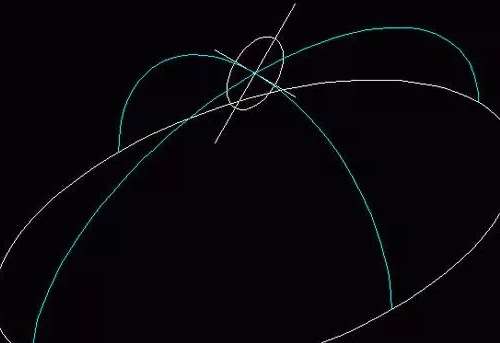

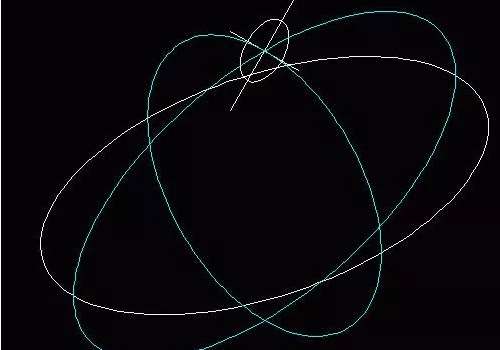

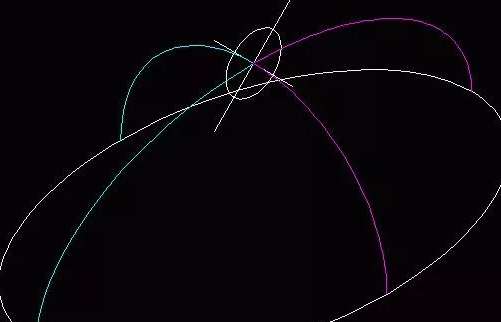

11、先来看看整体的线框图。

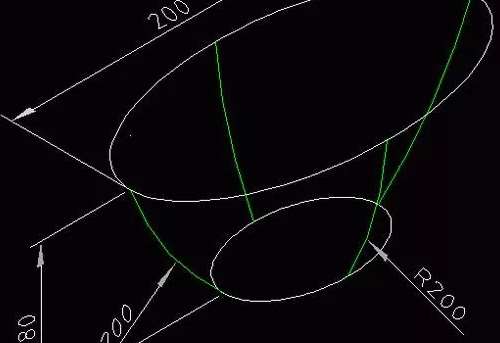

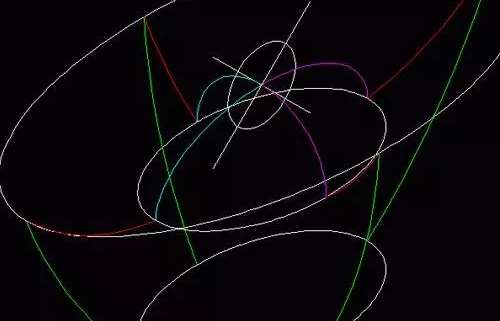

12、准备做放样工作，先样下图，利用绿线做导向放样。

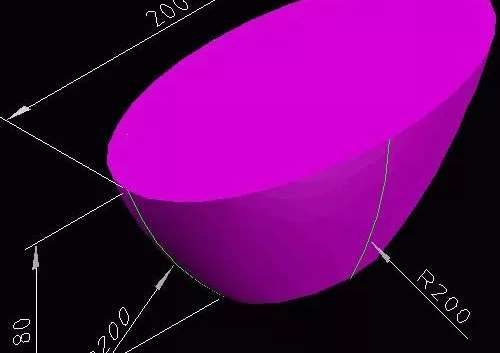

13、放样成实体。

CAD2010如何进入三维绘图模式？

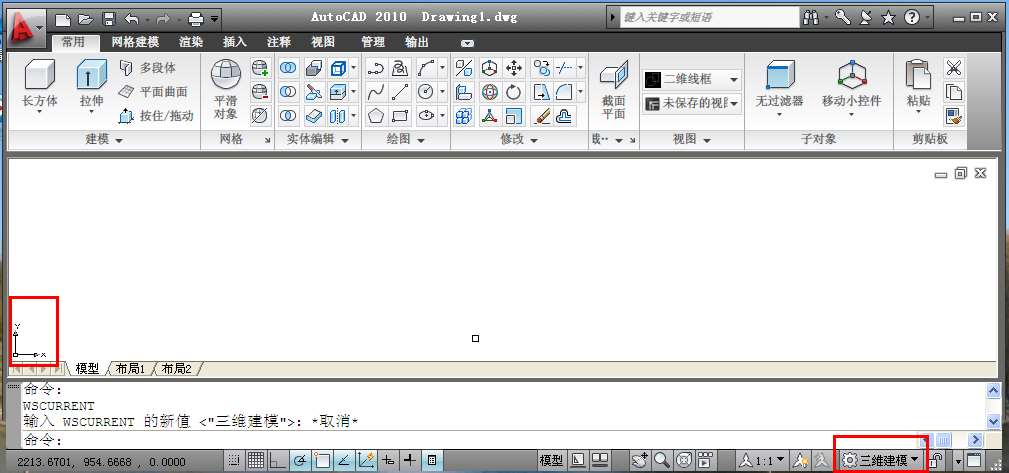

我是一个完全没有书本知识的初学者，以前有看到过别人绘三维图的时候坐标轴是三根，而我的却和二维的是一样的呢？请指教，谢谢！我是想要这样的效果...

我是一个完全没有书本知识的初学者，以前有看到过别人绘三维图的时候坐标轴是三根，而我的却和二维的是一样的呢？请指教，谢谢！
我是想要这样的效果



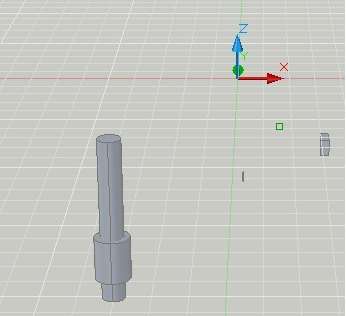

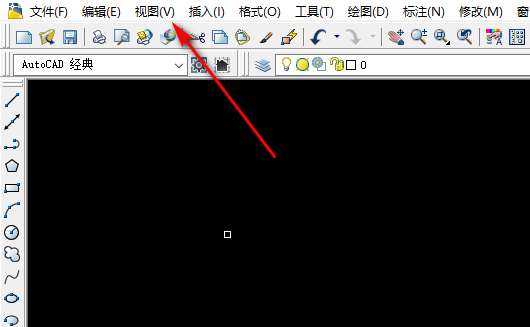

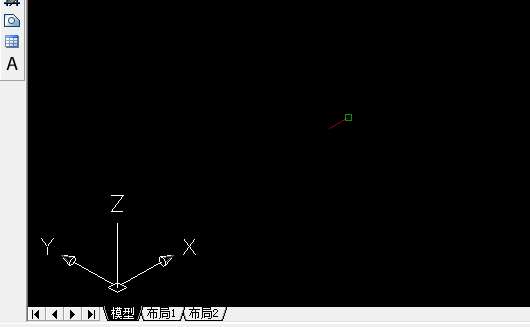

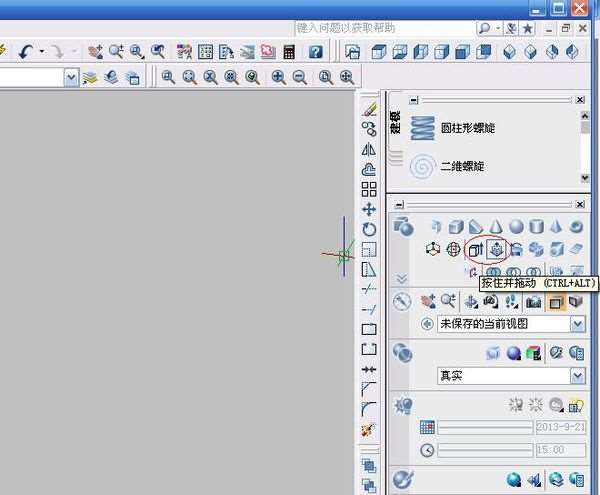

1、电脑打开AUTOCAD，然后点击工具栏中的视图。

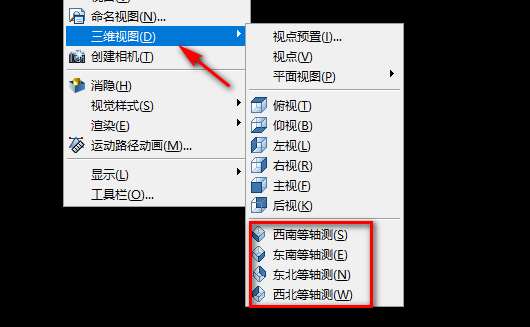

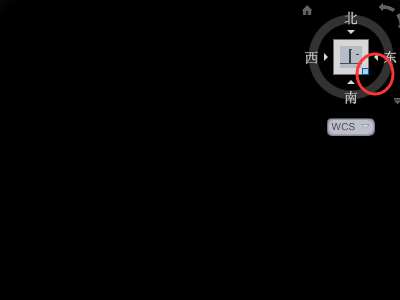

2、点击视图后，点击三维视图，然后选择一个等轴测视图。

3、选择等轴测视图之后，就进入三维绘图模式。

4、进入三维位图模式之后，就可以进行绘制三维图形了。

cad三维制图时的所有快捷键

cad快捷键
2010-05-07 15:46:55
L=直线；
PL=多段线；
U回车=Ctrl+z=后退；
D=修改，调整；
REC=矩形；
C=圆；
TR=修剪；
O=偏移；
XL=放射线；
X=分解；
CO=复制；
M=移动；
MI=镜像；
EL=椭圆；
BR=打断；
POL=多边形；
LEN=拉长；
S=拉伸；
ME=等分；
E=删除；
E回车ALL回车=全部删除；
AR=阵列；
RO=旋转；
SC=比例缩放；
END=端点；
MID=中点；
PER=垂足；
INT=交足；
CEN=圆心；
QUA=象限点；
TAN=切点；
SPL=曲线；
DIV=块等分；
PE=编辑多边线；
NOD=节点；
F=圆角；
CHA=倒角；
ST=文字样式；
DT=单行文字；
T=多行文字；
ED=编辑文字；
A=弧；
H =填充；
HE=编辑填充；
B=创建临时图块；
W=创建永久图块；
I=插入图块；
LA=图层；
MA=吸管加喷枪；
（） PAR=平行线；
FRO=正交偏移捕捉；
PO=创建点；
SKETCH=徒手画线；
DO=圆环；
RAY=射线；
AL=对齐；
REG=面域；
AA=求面积周长；
SU=减集；
UNI=加集；
IN=交集；
BO=提取轮廓；
REV=二维旋转成三维；
EXT=拉伸；
UCS=三维坐标；
ROTATE3D=三维旋转；
MIRROR3D=三维镜像；
3A=三维阵列；
SURFTAB=曲面网格；
TXTEXP=分解文字；
CTRL+P=打印；
（一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）
CH, MO *PROPERTIES(修改特性“Ctrl＋1”)
MA, *MATCHPROP（属性匹配）
ST, *STYLE（文字样式）
COL, *COLOR（设置颜色）
LA, *LAYER（图层操作）
LT, *LINETYPE（线形）
LTS, *LTSCALE（线形比例）
LW, *LWEIGHT （线宽）
UN, *UNITS（图形单位）
ATT, *ATTDEF（属性定义）
ATE, *ATTEDIT（编辑属性）
BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）
AL, *ALIGN（对齐）
EXIT, *QUIT（退出）
EXP, *EXPORT（输出其它格式文件）
IMP, *IMPORT（输入文件）
OP,PR *OPTIONS（自定义CAD设置）
PRINT, *PLOT（打印）
PU, *PURGE（清除垃圾）
R, *REDRAW（重新生成）
REN, *RENAME（重命名）
SN, *SNAP（捕捉栅格）
DS, *DSETTINGS（设置极轴追踪）
OS, *OSNAP（设置捕捉模式）
PRE, *PREVIEW（打印预览）
TO, *TOOLBAR（工具栏）
V, *VIEW（命名视图）
AA, *AREA（面积）
DI, *DIST（距离）
LI, *LIST（显示图形数据信息）
2、绘图命令： PO, *POINT（点）
L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
POL, *POLYGON（正多边形）
REC, *RECTANGLE（矩形）
C, *CIRCLE(圆)
A, *ARC(圆弧)
DO, *DONUT（圆环）
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）
DIV, *DIVIDE（等分）
H, *BHATCH（填充）
3、修改命令：
CO, （复制）
MI, *MIRROR（镜像）
AR, *ARRAY（阵列）
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
E, DEL键 *ERASE（删除）
X, *EXPLODE（分解）
TR, *TRIM（修剪）
EX, *EXTEND（延伸）
S, *STRETCH（拉伸）
LEN, *LENGTHEN（直线拉长）
SC, *SCALE（比例缩放）
BR, *BREAK（打断）
CHA, (倒角)
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）
ED, （修改文本）

cad基础三维图求助，实在无从下手

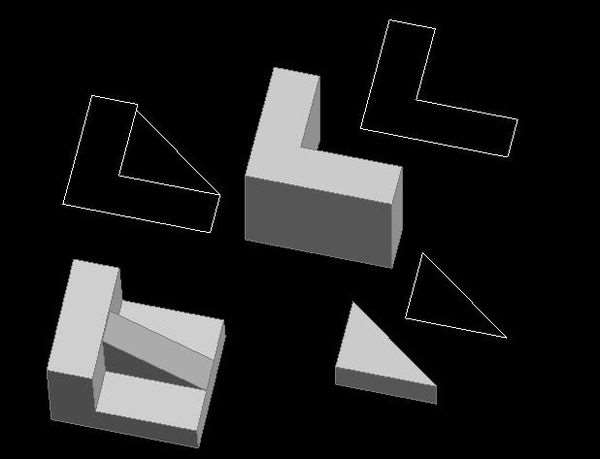

把视图  - 三维视图-  西南等轴测弄好后

先画个L形的空心的图形,面域它,然后拉伸,就把主体做好了

再画一个三角形,面域后拉伸   把拉伸好的三角形实体移到L 形实体的  凹线中点,

最后并集就完成了,

初中学历电脑不太懂学cad三维制图好学吗

如果你好学，一切不是问题，对了cad是计算机辅助设计的简称，autocad只是二维绘图的一种，当然它也可以做三维只是功能不强大，不能和主流三维通用，所以它的三维对于工程设计没有任何用处，是花瓶而已；主流的三维preo，ug，catia，solidwork，国产的cad有中望cad，浩辰cad，caxa，天正等等，他们也可以做三维，功能没有国外的强大，但是实用性强，性价比高；在二维机械设计上国外的通用版垃圾，一无是处，仅对机械设计而言，机械版autocad虽然功能强大，却不符合中国人操作习惯，插件少，免费版本资源少，破解不容易，还不兼容，建议使用国产的二维，明细栏自动生成，序号标注，粗糙度等均有插件，三维的话国外的除了solidwork不能做编程其他的均可以做编程CNC，不过solidwork可以做流体分析在阀门行业用的多，ug在曲面上有优势大多用在模具设计，catia是法国达索旗下的高端产品（solidwork也是达索的主打中低端），功能不再ug之下，用于航空航天军工设计，ug的草绘建模功能并不好用，它在ug10.0才有标准件库，其他版本没有，单单绘图建模还是solidwork快，主流的建议你学习solidwork，它上手快，价格便宜，适合企业正版化需求，proe公司经营不好，迟早会被并购，以上全是个人看法，难免有失偏颇，你可以持不同意见。

cad三维制图中如何创建面域

cad三维制图中创建面域步骤如下：

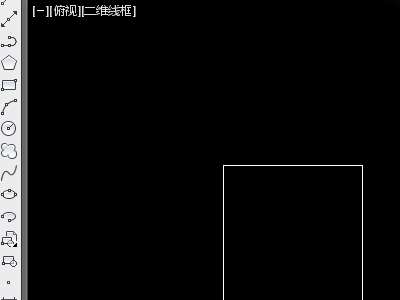

1、面域可以用闭合的线段来创建，我们首先在软件中绘制一个矩形。

2、为方便显示三维图形我们可以把视口设置为东南等测或者其他的视图，当然也可以不设置。

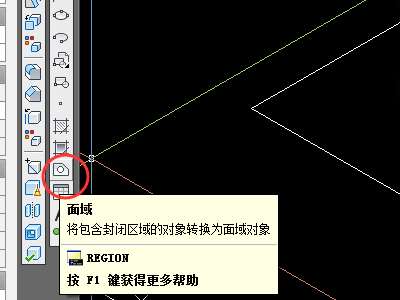

3、点击绘图工具中的面域按钮。

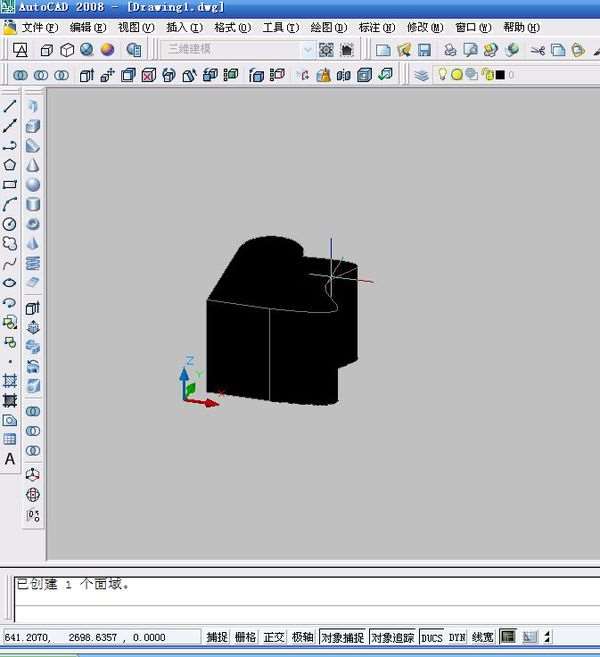

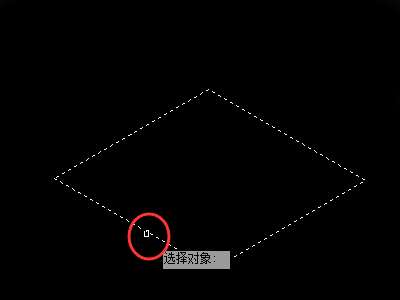

4、然后选择绘图区域中我们需要创建面域的图形，可以选择多个，选择后点击右键创建。

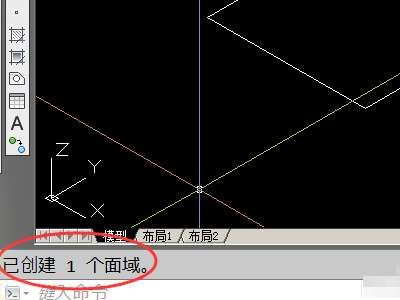

5、点击右键后我们可以在下方的命令栏上方看到创建一个面域。

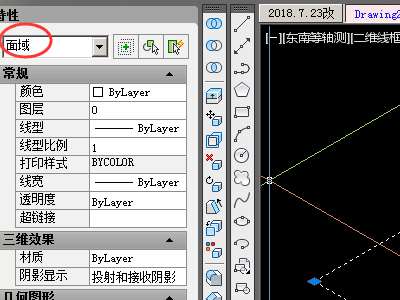

6、选择后在打开的特性中也可以看到。

7、面域创建后我们就可以对其进行各种建模操作了。

学CAD三维绘图在些什么工

其实不建议用CAD画三维，工作中没人会用CAD画三维，最好学一个三维软件，例如 PROE UG SW

怎么用CAD画三维图 先开CAD 然后怎么办

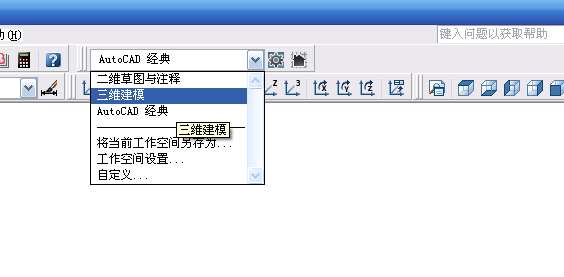

1、打开cad后选择 三维建模

2、进入 三维建模 后 开始绘制草图

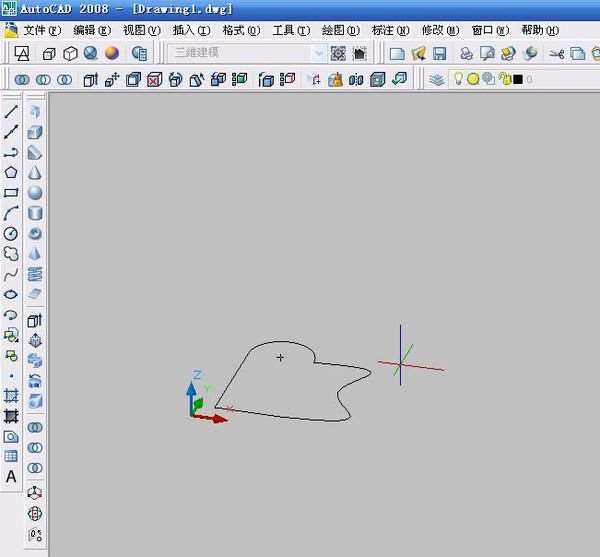

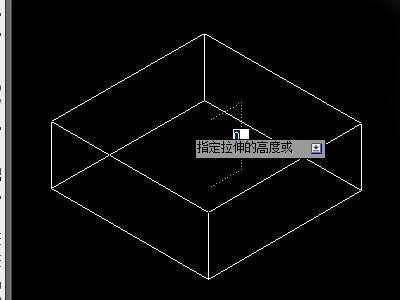

3、完成一封闭 草图后 ，选择拉伸

4、点击 拉伸后 选择你所画的 封闭草图 进行拉伸
