CAD导入3DMAX怎么建模？有图文教程没啊？

昨天开始学习，纯小白，上班过程不敢看视频，求图文教程啊，我3DMAX是2009中文版的··...

昨天开始学习，纯小白，上班过程不敢看视频，求图文教程啊，我3DMAX是2009中文版的··

工具：（1）3D MAX软件；

（2）CAD2004软件；

（3）电脑；

CAD导入3DMAX（挤出）建模的步骤是：

1、打开CAD软件，绘制一个简单图形，然后鼠标左键在菜单【文件】>>【另存为】上单击；

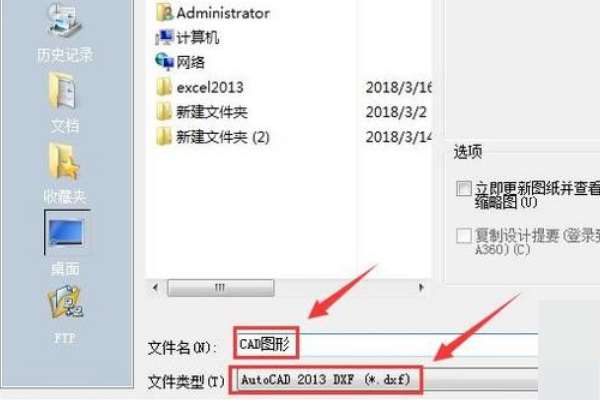

2、在弹出的【图形另存为】窗口上，在（文件类型）下拉列表中选择存取文件的格式。要选择dxf格式；

3、 打开3dmax软件，导入cad制作的图形。鼠标左键在菜单【文件】>>【导入】上单击；

4、在弹出的【选择要导入的文件】窗口上选择cad文件，如果在文件夹中没有出现文件，在【文件类型】下拉列表中选择（所有格式）；

5、   当【导入选项】窗口上，鼠标左键单击确定后，cad文件就被导入到3dmax软件中来了，在3dmax顶视图上看导入的文件；

6、 在3dmax软件中，将视图切换到透视图，选择图形后，鼠标左键单击【修改】面板；

7、 在【修改】面板上，鼠标左键单击【修改器列表】，在弹出的下列列表中找到【挤出】命令，并单击；

8、 当对导入的cad图形用了【挤出】命令，可在3dmax透视图上，图形并没有挤出；还是平面的效果，此时只要修改挤出参数就可以了；

9、   修改【挤出】命令的参数，透视图中看到导入的cad图形被挤出建模了。

这样就解决了CAD导入3DMAX（挤出）建模的问题。

3dmax怎么导入CAD图？

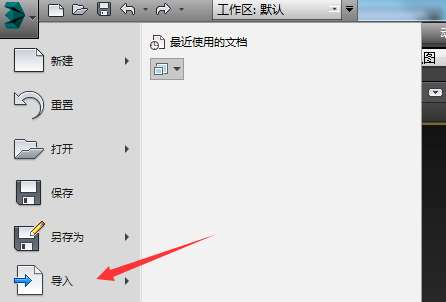

1、首先打开3dmax，在菜单中选择导入功能，如图所示

2、在弹出的窗口中，选中需要导入的CAD图纸

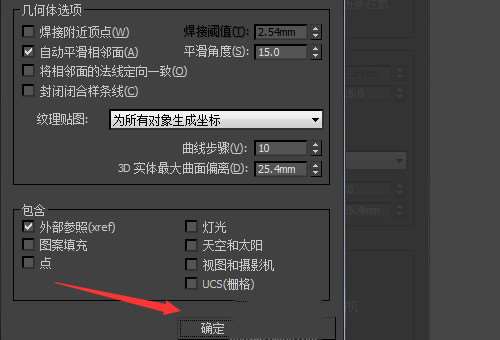

3、接下来3dmax会询问导入后需要设置的各种参数，按照自己的需求设置即可，然后点击确定

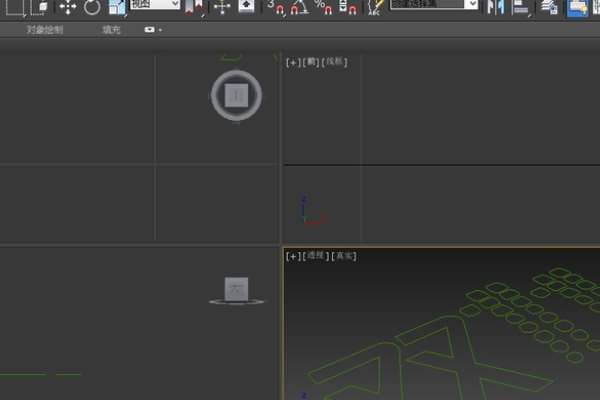

4、回到3dmax主界面，可以看到选中的CAD文件已经成功导入

为什么我的cad导入3dmax后变的这么大呢

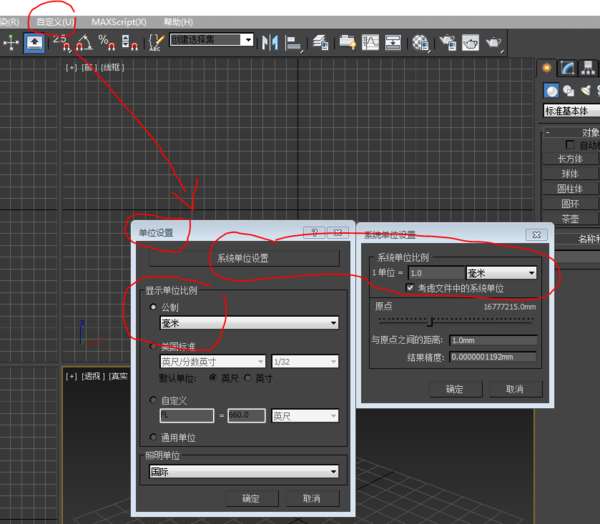

3dsmax里显示单位比例和系统单位设置都要和CAD里的一样。

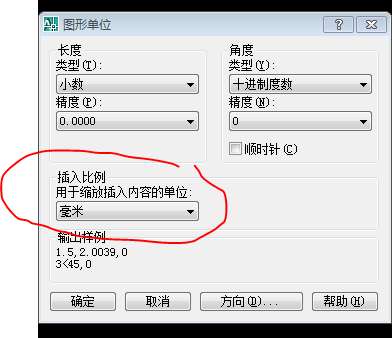

CAD里输入命令un，回车，在图形单位里查看单位设置是否和max里一样。

CAD三维图如何导入3DMAX渲染

个人感觉3DMAX精确制图比较难，因此用CAD绘出3D图再进入3DMAX渲染。渲染效果好很多，可是导入的图都是一个整体，如何保持原有部件以便分配不同的材质呢？刘胜的答案比较贴合问题，但问...

个人感觉3DMAX精确制图比较难，因此用CAD绘出3D图再进入3DMAX渲染。渲染效果好很多，可是导入的图都是一个整体，如何保持原有部件以便分配不同的材质呢？
刘胜的答案比较贴合问题，但问题是只能这样分开渲染吗？ 展开

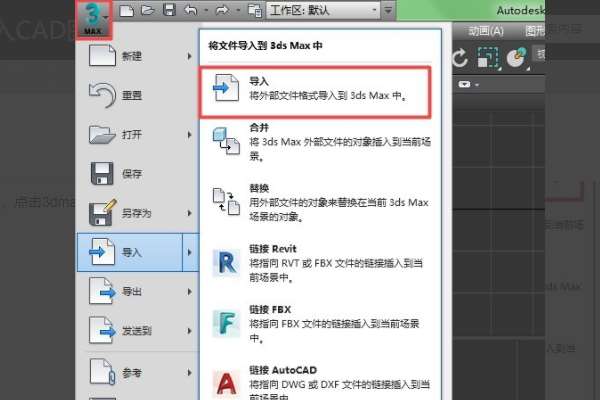

1、首先打开3dmax，点击3dmax图标，选择导入。

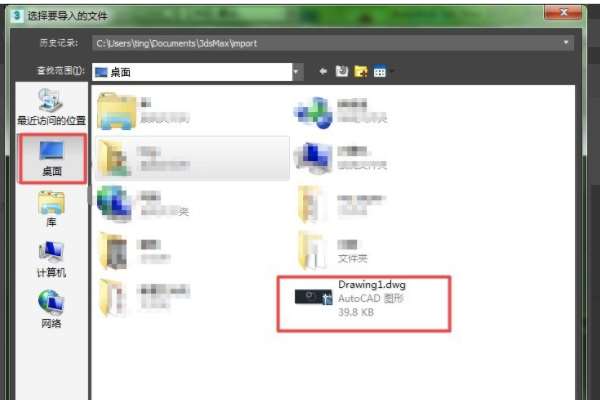

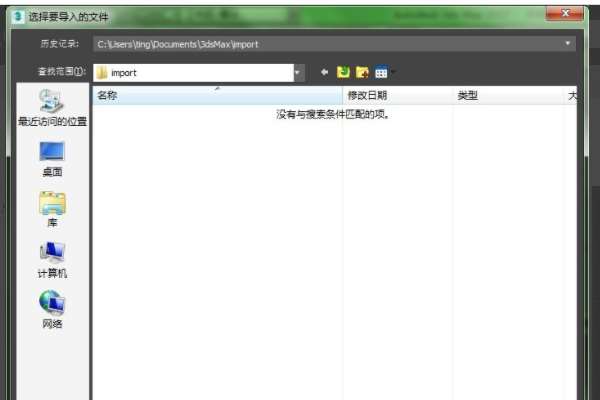

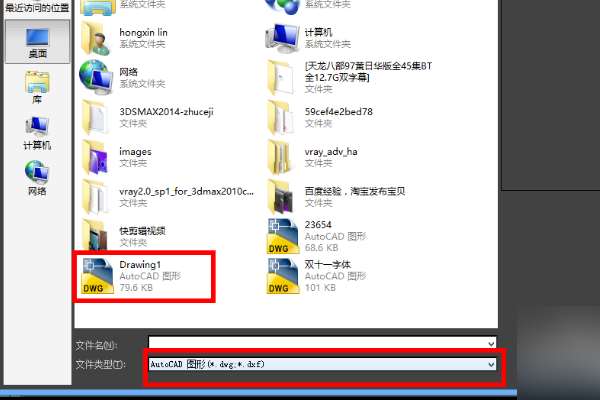

2、弹出“选择要导入的文件”对话框。

3、我需要导入的文件在桌面上，于是我选择了桌面。正好有一个CAD文件，点击它，点击“打开”。

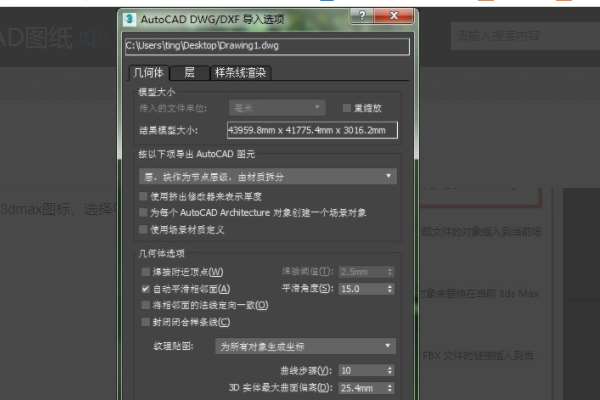

4、出现“导入选项”对话框，直接按确定即可。

5、于是，导入的CAD图纸便打开了。

6、对导入的CAD图纸，可以对此进行任意修改，非常方便。

怎么在3dmax中导入CAD图并将CAD图转化为三维实体？

把CAD图导进3DMAX中后，只是一面的，怎么把它改成三维实体，本人菜鸟。讲详细点，最好一步一步的。哈哈，不算过份吧！先谢了！不好意思，又来了个问题，挤出是OK了，怎么没办法封口呀...

把CAD图导进3DMAX中后，只是一面的，怎么把它改成三维实体，本人菜鸟。讲详细点，最好一步一步的。哈哈，不算过份吧！先谢了！
不好意思，又来了个问题，挤出是OK了，怎么没办法封口呀，烦请帮忙。谢了 展开

在3dsMax里导入cad图并将cad图转为三维实体方法如下：

1  在导入前，打开cad图，将在Max里用不到的对象统统删除。另存为一个文件。

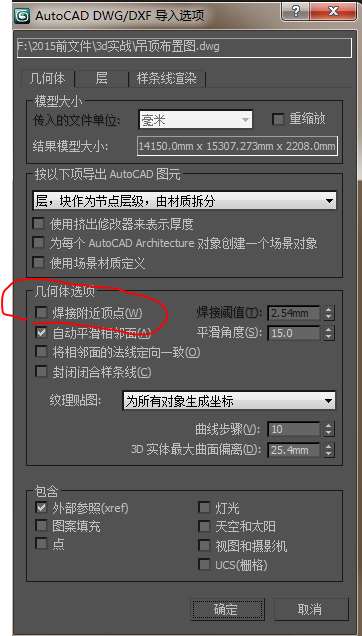

2  打开Max软件，文件----------导入-----------导入外部文件格式到3dsMax中，在路径里选择刚才另存为的cad文件。焊接附近顶点不勾选。

3  将cad图组成组。

4  在软件界面下方三轴归零。

5  右键冻结当前对象。

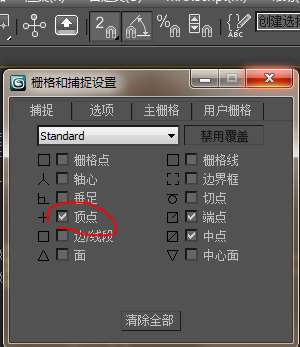

6  打开2维捕捉，右键这个按钮，设置捕捉到顶点，和捕捉到冻结对象。

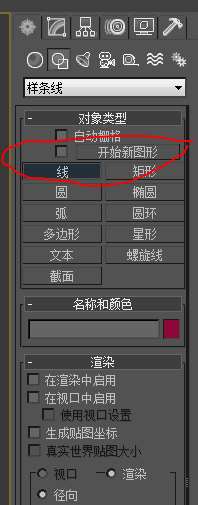

7  去掉  开始新图形的勾，用线命令对cad图描线。

8  将描出的线添加挤出修改器，挤出值适量。

这样导入到Max里的cad图就转为三维实体了。

要注意的是去掉开始新图形的勾描出的线，可能会有断开的现象，必须焊接断开的点，使描出的线成一个封闭的图形，才能挤出成所有面都封口的三维实体。

怎样把CAD图导入3DMAX的前视图中

　　cad图导入3dMax里，默认是平行于顶视图，如果要平行于前视图，很好办：

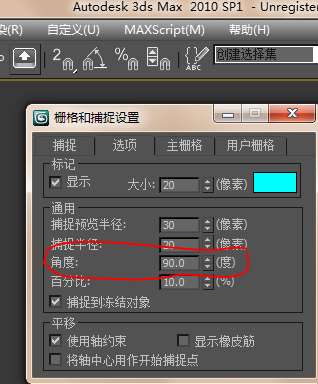

　　导入后，将cad图组成组，在XYZ三轴归零，设置捕捉旋转角度为90。

      打开角度捕捉，在Y轴向（黄色的坐标轴线）旋转图形，一下子就旋转到前视图方向了。

怎么将CAD图纸导入到3Dmax中，为什么我导入不进来

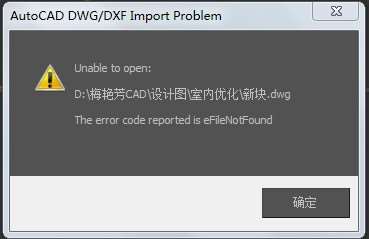

我导入的时候出现这种问题，以前都没有...

我导入的时候出现这种问题，以前都没有

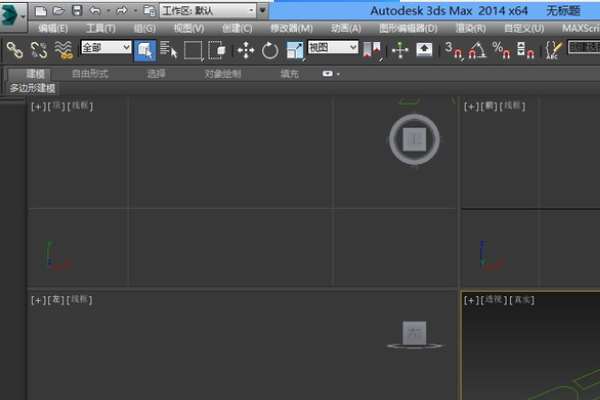

1、首先打开3DMAX软件进入软件界面。

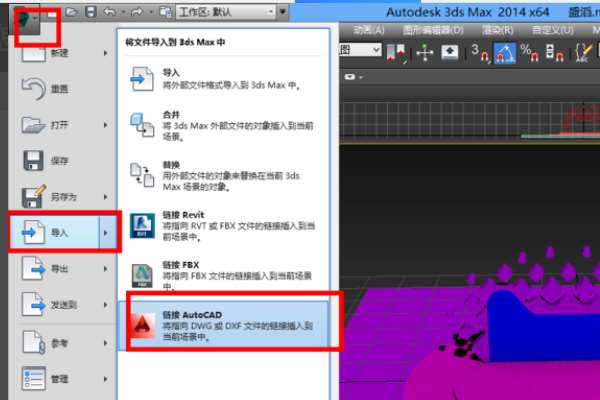

2、点击左上角的下拉按钮，出现下拉菜单，选择导入，选择CAD文件。

3、选择需要导入的CAD文件，点击打开。

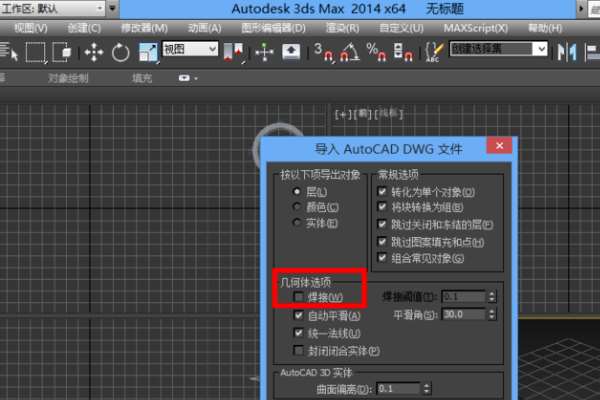

4、会显示导入选项，最好是勾选焊接，可以焊接顶点，可以根据需要选择。

5、选好之后点确定。

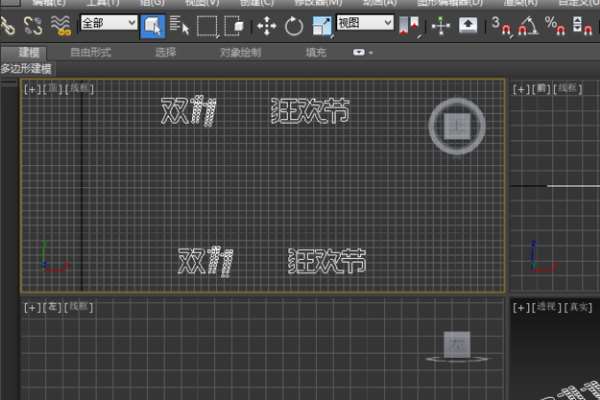

6、如果CAD图很小的话，可能会看不到，或者太大的话，点击一个视图激活视图，拼音状态下按Z键就可以放到匹配的大小了。导入完成。

3DMAX里导入CAD的平面图怎么删除

从CAD里面导入的平面图形，导入方式是直接拖入MAX里面，选择外部参照连接。这样导入的CAD文件的怎么删除，框选都选不了。导入的是dwg格式的CAD文件，不是图片...

从CAD里面导入的平面图形，导入方式是直接拖入MAX里面，选择外部参照连接。 这样导入的CAD文件的怎么删除，框选都选不了。
导入的是dwg格式的CAD文件，不是图片

1、我们在桌面上双击CAD的快捷图标，然后将CAD这款软件打开

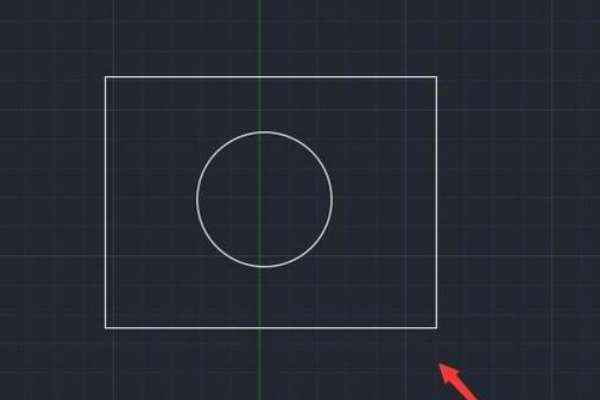

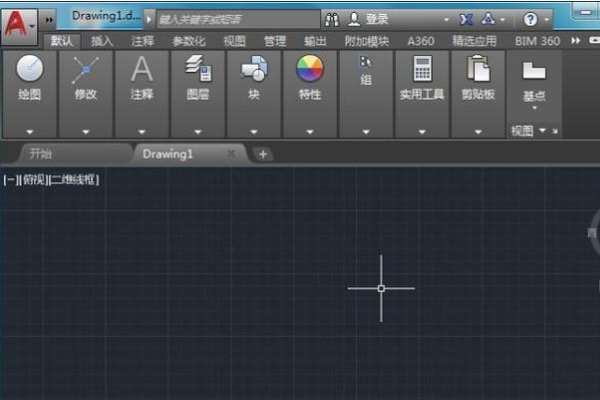

2、打开CAD之后在绘图区里绘制一个图形

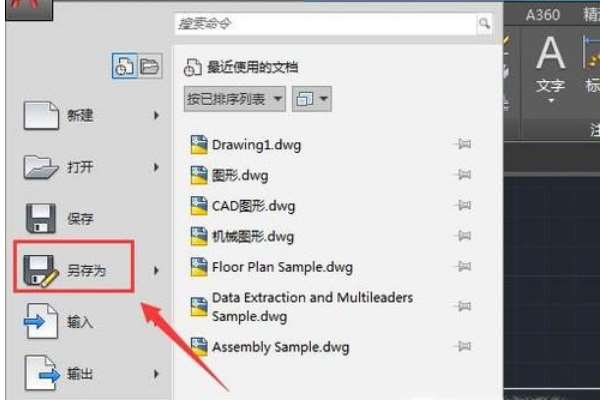

3、绘制好图形之后，然后在开始里找到另存为选项

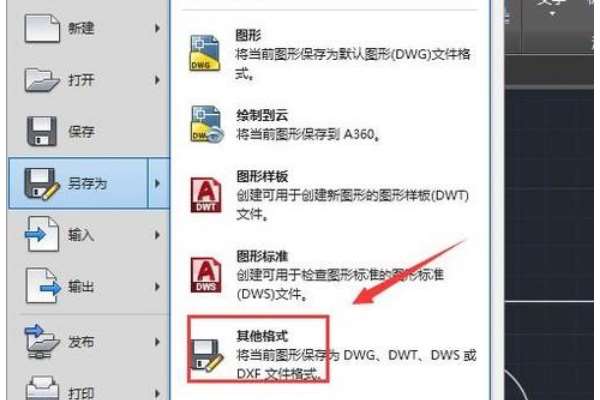

4、点击另存为选项，在其子级菜单里找到其他格式选项

5、点击其他格式选项，在弹出的对话框内我们给文件命个名字，然后设置保存的格式为dxf选项，然后点击保存这样我们导出的文件在3DMAX中就可以将该文件打开使用了

cad图导入3dmax后怎样生成墙体

怎样隐藏除墙体之外的其他线...

怎样隐藏除墙体之外的其他线

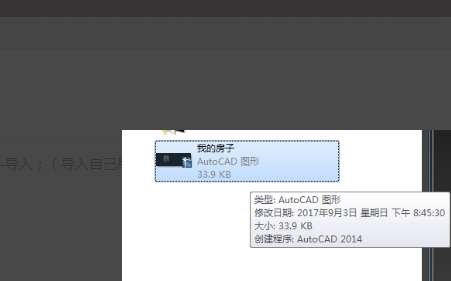

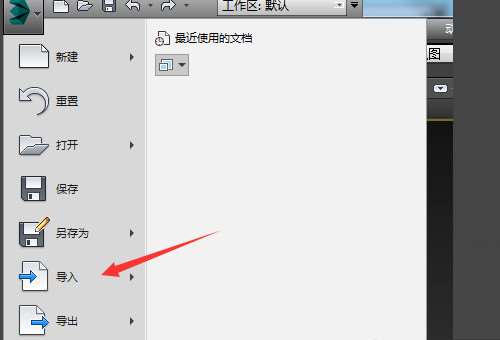

1、点击左上角三角——导入；（导入用cad画好的图纸）

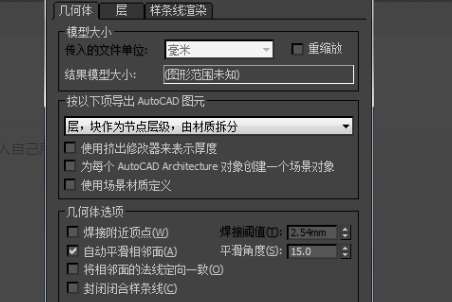

2、导入时弹出的框框可以默认点击确认；

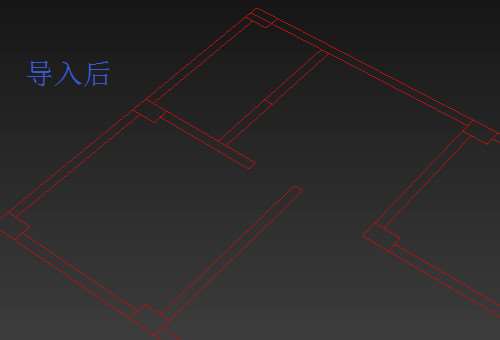

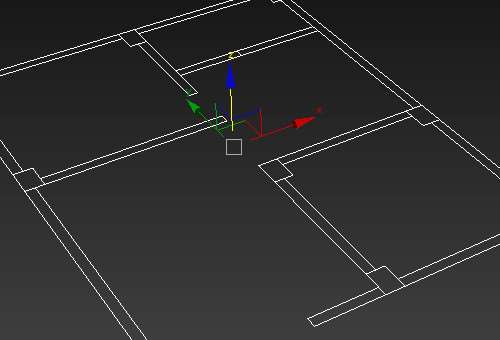

3、导入后可以看到平面的图纸；

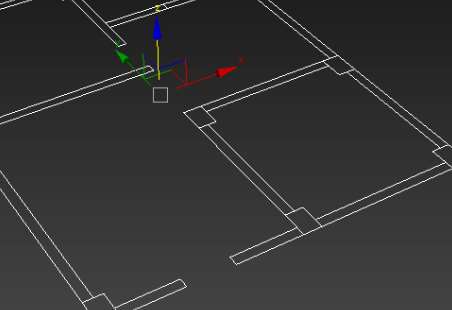

4、按ctrl+a全选，选中导入的图形；

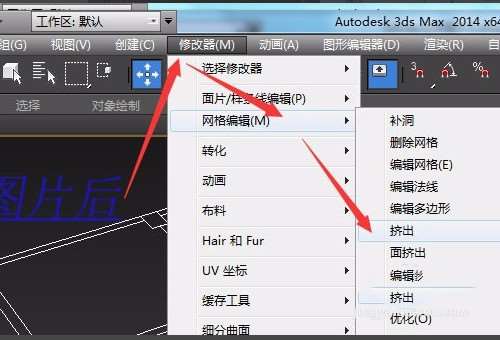

5、选中图形后点击——修改器——网络编辑器——挤出；

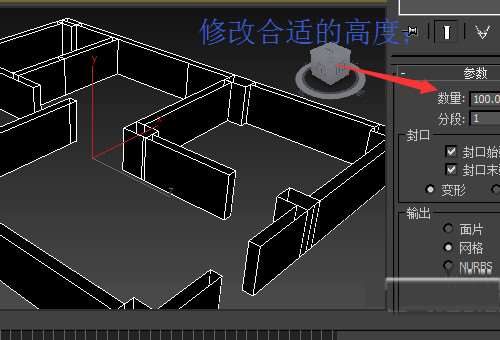

6、在右手边修改墙的高度就可以了；

如何将CAD图导入到3DMAX中

怎么做具体谢谢.希望从CAD就开始步骤.我在MAX中导入时出现无法打开的字样错误代码为EBAD.....什么之类的.谢谢.请讲明原因.CAD我只是明白皮毛.还请不吝赐教我知道在3D中用导入来进行CA...

怎么做具体谢谢.希望从CAD就开始步骤.我在MAX中导入时出现无法打开的字样错误代码为EBAD.....什么之类的.谢谢.请讲明原因.CAD我只是明白皮毛.还请不吝赐教
我知道在3D中用导入来进行CAD图的导入.只是我不清楚为何我的图导不进来..原图可以.我修改了一部分.把一部分删除掉.然后另存导入却不行. 展开

首先,把绘制好的图保存(不用CAD的话就可以关闭了,记住你保存的路径)
打开3DMAX,点击File--Import--文件类型选择All file
找到要导入的文件，双击就可以。在出来的对话框按回车
