怎样将EXCEL导入CAD中

操作方法如下：

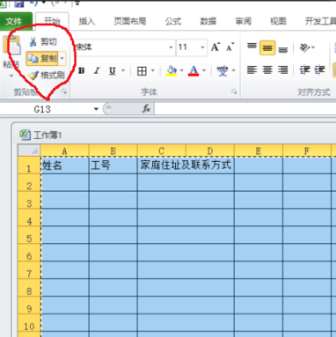

1、首先，打开Excel绘制一个表格；

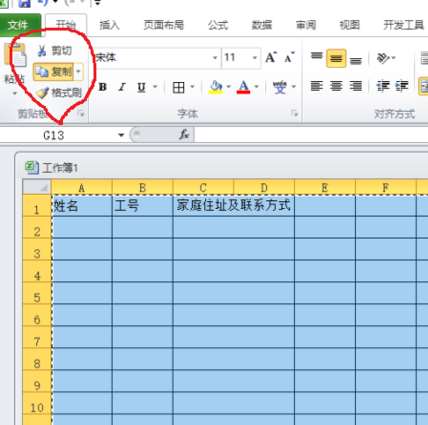

2、之后框选表格复制到剪切板；

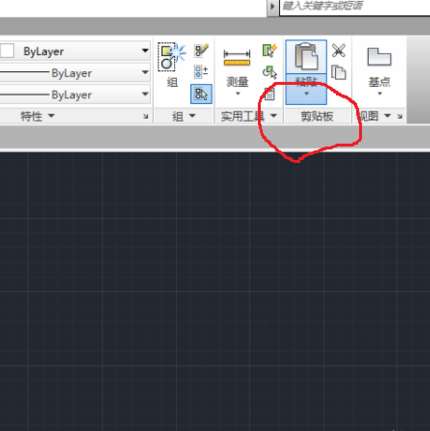

3、打开AutoCAD，在“默认”选项下找到“剪切板”工具；

4、在“剪切板”工具中，点击“粘贴”图标下的箭头；

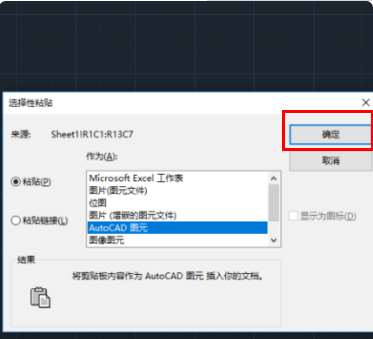

5、点击“粘贴”选项中的“选择性粘贴”，选择“CAD图”；

6、最后，点击“确定”，并把鼠标拖动到适当位置完成粘贴即可。

扩展资料：

CAD如何将线段等分：

1、如下图，是一根长为300mm 的线段；

2、先要设置点的大小。选择“格式”——“点样式”。选择点的目的，主要是为了便于观看已经定距等分好的线段。等确定了点之后，在点附近做好图之后，再把点删掉就好了；

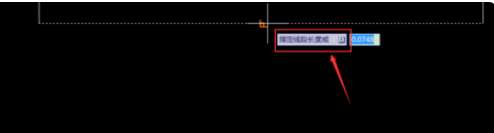

3、输入快捷键 ” me“，按“enter”键。这时选择直线，就会出现输入定距等分的距离；

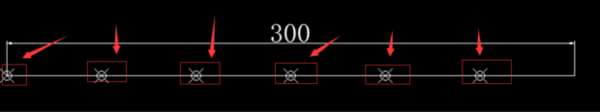

4、输入自己要定距等分的距离，假设是50mm 。就会出现6个点了。这样定距等分就完成了。

怎么将EXCEL中的坐标导入到CAD中成图？

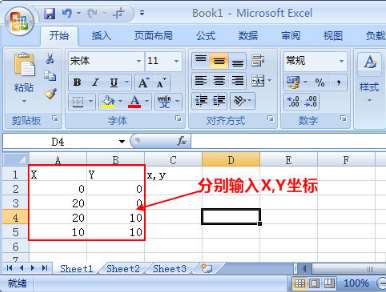

1、首先启动EXCEL，打开提取的坐标表格，如图所示。

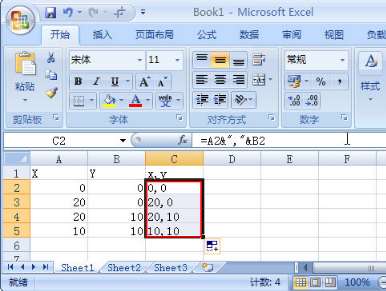

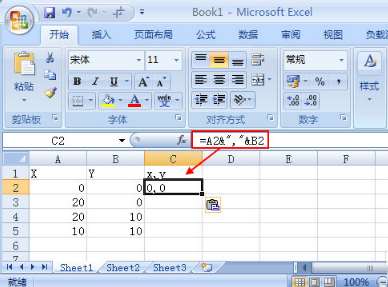

2、单击X,Y列的第一个空单元格，也就是上图中的单元格C2，在顶部fx公式栏输入公式=A2&","&B2，就可以将XY坐标合并成需要的格式。

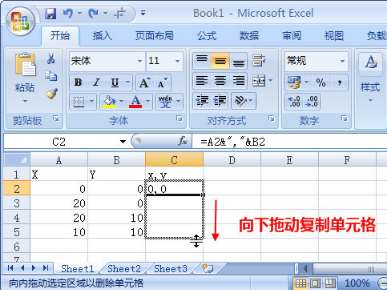

3、完成以上步骤后，向下拖动C2单元格的右小角到最下面一行，如下图所示。

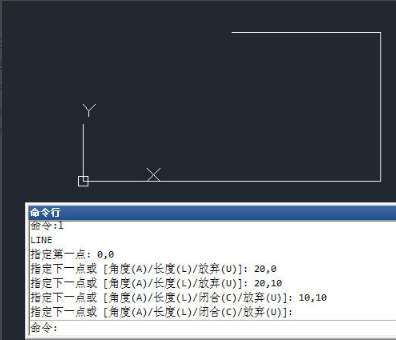

4、单元格复制完后我们可以检查一下复制的结果。

5、切换回EXCEL，选择C列的X,Y坐标的所有单元格，按CTRL+C，复制，切换到CAD中。

如何把CAD中的表格导入到Excel表格中

除了一个数字一个数字的复制，粘贴这种笨方法外，还有什么办法？同时还可以修改其中的数字？急急急...

除了一个数字一个数字的复制，粘贴这种笨方法外，还有什么办法？同时还可以修改其中的数字？急急急

把CAD中的表格导入到Excel表格中可按以下方法操作：

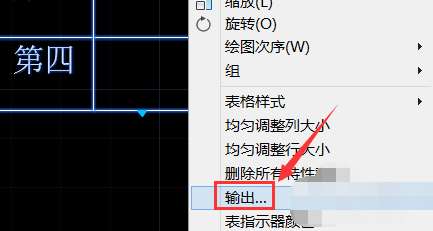

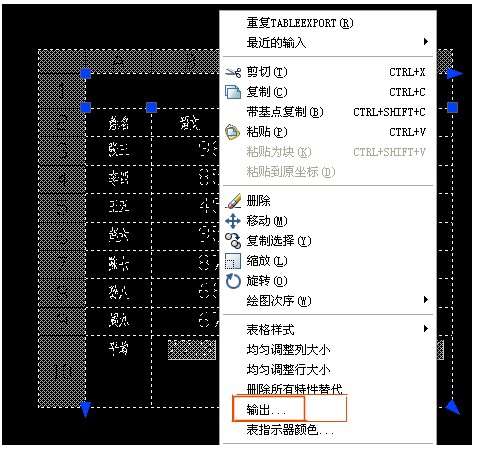

1、全选这个表格，在表格上右键，在弹出的菜单中选择“输出”命令：

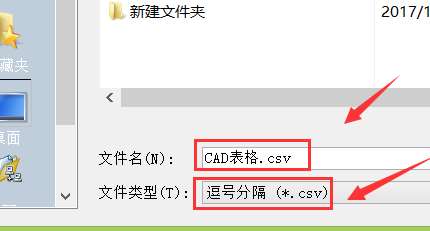

2、计算机要你保存一个CSV文件，CSV是文件的扩展名，文件的基本名可以写成“成绩统计”或其它，注意文件类型是“逗号分隔（*.CSV）”：

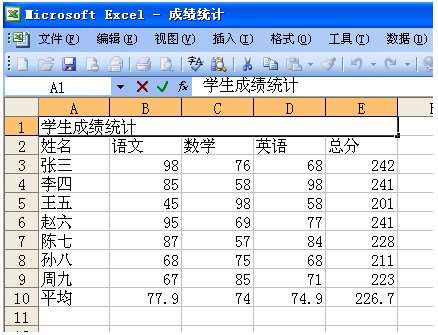

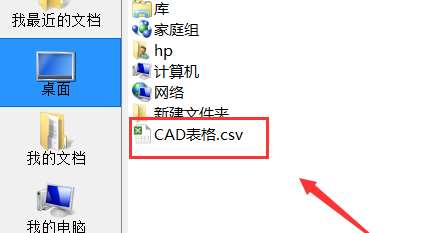

3、保存好的文件是这样的，它是Excel逗号分隔值文件：

4、这个分隔值文件可以直接用Excel打开的，打开后的情况跟在Excel中用手工输入的是一模一样，可以进行你所要的数据处理。本次操作就算成功了。

扩展资料：

excel小技巧：

一、常用的快捷键：

（1）选择性粘贴，2003以后的版本，都是Ctrl + Alt + V, 可以调出选择性粘贴的对话框。

不过其实可以选中第一个单元格，按Shift + F8, 进入连续选中模式，然后将单元格移到你要选中的第二个单元格，再连续两次Shift+ F8，就选中了这些连续单元格，以此类推。

（2）Ctrl+Enter，配合以上选中不连续单元格使用，可以在多个单元格输入同一内容。

二、合并单元格：

excel合并单元格复制公式怎么操作？

excel表格中，如果想在合单元格中复制公式，会提示大小一样中断你的复制，这时候我们可以用快捷键填充公式。

选中所有包含合并单元格的区域(第一个单元格要含公式)，双击编辑栏中公式，然后按ctrl+回车键填充即可。

三、 excel多条件求和函数有哪些

在EXCEL里，有哪些函数可以完成多条件求和呢?

SUMIF函数和COUNTIF函数用法差不多.多条件的处理方法如下:

1：多项目求和

=SUM(SUMIF(B31:B35,{"A","C"},C31:C35))

2：03版本可以用SUMPRODUCT函数替代.

=SUMPRODUCT((MONTH(A3:A9)=3)*(B3:B9="A")*C3:C9)

3：07版本可以用SUMIFS替换:

=SUMIFS(D2:D11,A2:A11,"公司1",B2:B11,"人事部")

多条件汇总，也可以用SUMPRODUCT函数完成。

如何将Excel中的数据复制到CAD中?

用鼠标左键选中要复制的表格信息→→ 右键复制→→ 进入CAD界面→→ 点击菜单栏的<编辑>→→ 点击下拉菜单中的<选择性粘贴>，弹出选项卡→→ 视情况，选择“表格”or“位图”or“AutoCAD图元”or“图片”，并点击确定→→ 此时复制的表格"粘着"鼠标，用鼠标把表格放在合适的地方。。。
PS.如果显得小了，则可以用放大缩小的命令。如果放缩导致文字位置散乱，可以创建块来搞定。

CAD里面的表格数据（材料表）如何导入Excel，而且...

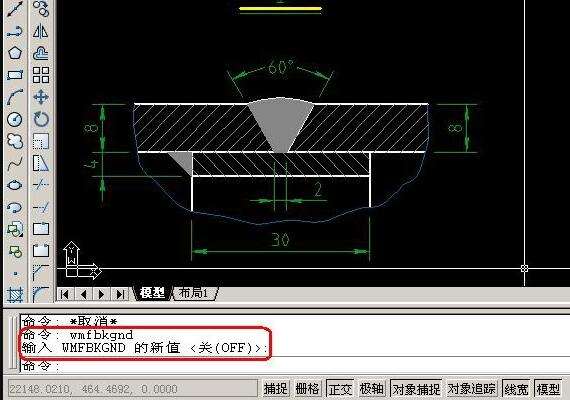

1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明：

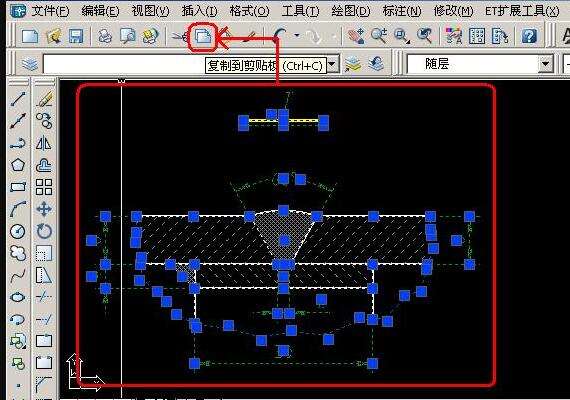

2、选择需要复制的图形，用“复制”工具进行复制：

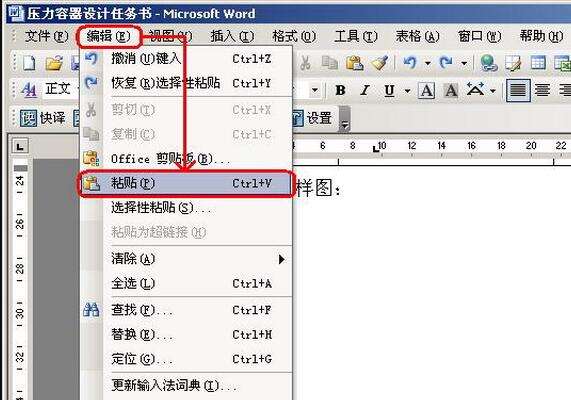

3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”：

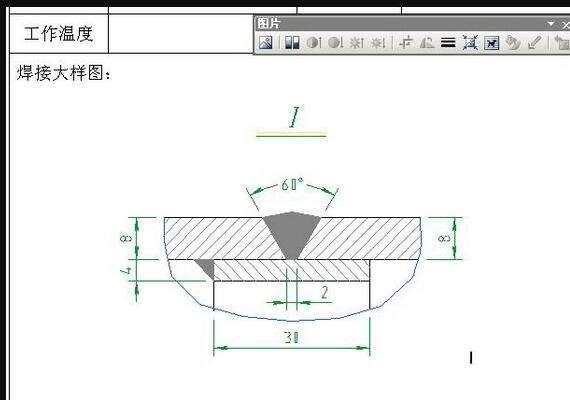

4、粘贴最初的效果如下图：

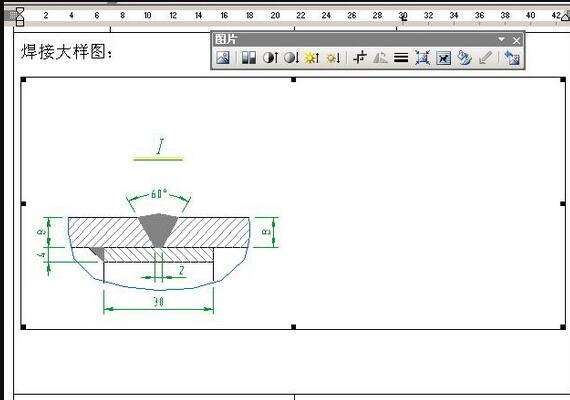

5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小，裁剪和缩放后的效果如下图：

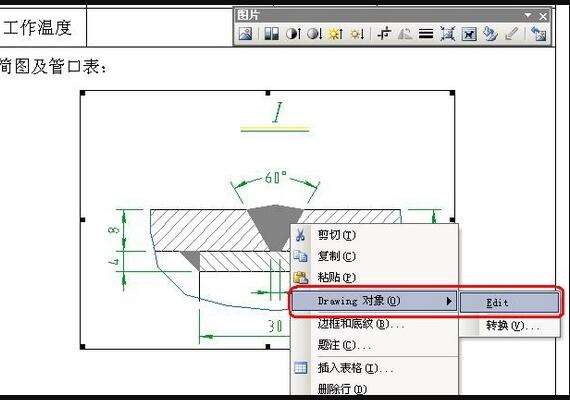

6、如图形需要修改，可按下图的方法回到CAD进行修改即可：

Excel导入CAD之后、在CAD中如何修改字体样式？

（1）点击单元格，出现黄色框位置，右键选特性修改字高，需要改多个单元格，用鼠标框选是不行的，这个时候需要先点击一个单元格，按住shilt，在点击其他需要修改的单元格范围，右键选特性修改字高。
（2）格式-表格样式-文字 这里应该也可以改.

如何把cad里面的图形导入excel

解决如何把cad里面的图形导入excel的步骤如下：

1.选择该图形单击鼠标右键，在弹出的右键菜单里找到输出选项。

2.点击输出选项在弹出的对话框内给文件命个名字，然后设置格式为逗号分隔（*scv）。

3.然后打开excel这款软件，在该界面内找到文件菜单里的打开选项。

4.点击打开选项在弹出的对话框内找到我们刚刚输出的图形文件，点击打开我们就将CAD图形导入到excel中了。这样就解决了如何把cad里面的图形导入excel的问题了。

如何在CAD中插入excel,并且双击excel可以打开进行...

1、电脑打开AutoCAD，然后点击插入OLE对象。

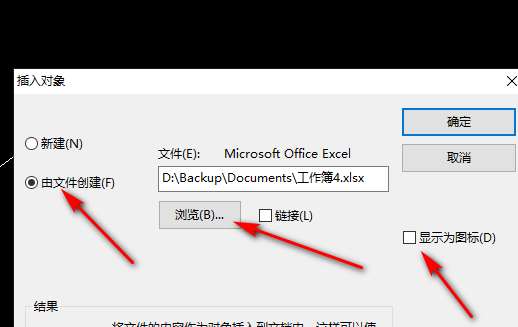

2、点击插入OLE对象后，点击由文件创建，然后点击浏览选择文件，可以插入显示为图标。

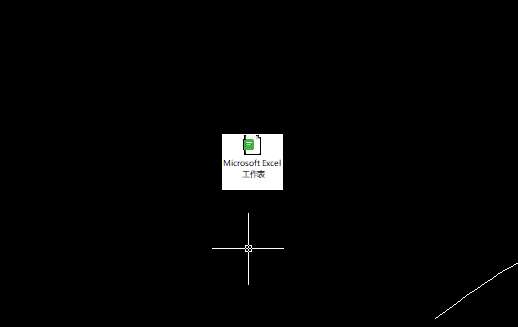

3、点击插入后，Excel表格就是显示Excel图标了。

4、双击图标就可以进入Excel表格进行修改查看。

怎么把excel表格里坐标导入cad中

1、在excel形成坐标点格式。比如A列为x，B列为Y，增加辅助列C列，C列存放坐标点格式。则第一点坐标为C1=A1&","&B1;以此类推对A、B列所有点进行坐标格式化。
2、复制所有C列坐标点数据，粘贴至txt文档。
3、复制TXT文档内所有坐标点，进入cad。
4、点击cad多线段工具，在命令行粘贴入复制的TXT文档坐标点，回车，完成CAD绘图。

如何将EXCEL中的数据导入到CAD中，绘制成曲线

1、在excel形成坐标点格式。比如A列为x，B列为Y，增加辅助列C列，C列存放坐标点格式。则第一点坐标为C1=A1&","&B1;以此类推对A、B列所有点进行坐标格式化。
2、复制所有C列坐标点数据，粘贴至txt文档。
3、复制TXT文档内所有坐标点，进入cad。
4、点击cad多线段工具，在命令行粘贴入复制的TXT文档坐标点，回车，完成CAD绘图。
