液力变矩器的工作原理是什么？

液力变矩器介绍：
液力变矩器由泵轮、涡轮、导轮组成的液力元件。安装在发动机和变速器之间，以液压油(ATF)为工作介质，起传递转矩、变矩、变速及离合的作用。
液力变矩器工作原理：
1、机械能→动能过程:泵轮由发动机驱动旋转，推动液体随泵轮一起绕其轴线旋转，使其获得一定的速度(动能)和压力。其速度决定于泵轮的半径和转速。
2、动能→机械能过程:液体靠动能冲向涡轮，作用于叶片一个推力，推动涡轮一起旋转，涡轮获得一定转矩(机械能)。少部分液体动能在高速流动中与流道摩擦生热被消耗。
3、动量矩变化过程:导轮固定，液体流经时无机械能转化，由于导轮叶片形态变化(进出口叶片面积不等)，液流速度和方向发生变化，其动量矩改变。动量矩变化取决于叶片面积的变化。
涡轮转速随外界负荷的不同而变化，液流冲击叶片的方向和速度亦随之变化。

液力变矩器的基本构造和工作原理

告我下``谢谢``...

告我下``谢谢``

液力变矩器的基本工作原理：1-由泵轮冲向涡轮的液压油方向 2-由涡轮冲向导轮的液压油方向 3-由导轮流回泵轮的液压油方向。
当汽车在液力变矩器输出扭矩的作用下起步后，与驱动轮相连接的涡轮也开始转动，其转速随着汽车的加速不断增加。这时由泵轮冲向涡轮的液压油除了沿着涡轮叶片流动之外，还要随着涡轮一同转动，使得由涡轮下缘出口处冲向导轮的液压油的方向发生变化，不再与涡轮出口处叶片的方向相同，而是顺着涡轮转动的方向向前偏斜了一个角度，使冲向导轮的液流方向与导轮叶片之间的夹角变小，导轮上所受到的冲击力矩也减小，液力变矩器的增扭作用亦随之减小。车速愈高，涡轮转速愈大，冲向导轮的液压油方向与导轮叶片的夹角就愈小，液力变矩器的增扭作用亦愈小；反之，车速愈低，液力变矩器的增扭作用就愈小。因此，与液力耦合器相比，液力变矩器在汽车低速行驶时有较大的输出扭矩，在汽车起步，上坡或遇到较大行驶阻力时，能使驱动轮获得较大的驱动力矩。
当涡轮转速随车速的提高而增大到某一数值时，冲向导轮的液压油的方向与导轮叶片之间的夹角减小为0，这时导轮将不受液压油的冲击作用，液力变矩器失去增扭作用，其输出扭矩等于输入扭矩。
若涡轮转速进一步增大，冲向导轮的液压油方向继续向前斜，使液压油冲击在导轮叶片的背面，这时导轮对液压油的反作用扭矩Ms的方向与泵轮对液压油扭矩Mp的方向相反，故此涡轮上的输出扭矩为二者之差，即Mt=Mp-Ms，液力变矩器的输出扭矩反而比输入扭矩小，其传动效率也随之减小。当涡轮转速较低时，液力变矩器的传动效率高于液力耦合器的传动效率；当涡轮的转速增加到某一数值时，液力变矩器的传动效率等于液力耦合器的传动效率；当涡轮转速继续增大后，液力变矩器的传动效率将小于液力耦合器的传动效率，其输出扭矩也随之下降。因此，上述这种液力变矩器是不适合实际使用的
当涡轮转速较低时，从涡轮流出的液压油从正面冲击导轮叶片，对导轮施加一个朝逆时针方向旋转的力矩，但由于单向超越离合器在逆时针方向具有锁止作用，将导轮锁止在导轮固定套上固定不动，因此这时该变矩器的工作特性和液力变矩器相同，涡轮上的输出扭矩大于泵轮上的输入扭矩即具有一定的增扭作用。当涡轮转速增大到某一数值时，液压油对导轮的冲击方向与导轮叶片之间的夹角为0，此是涡轮上的输出扭矩等于泵轮上的输入扭矩。若涡轮转速继续增大，液压油将从反面冲击导轮，对导轮产生一个顺时针方向的扭矩。由于单向超越离合器在顺时针方向没有锁止作用，可以像轴承一样滑转，所以导轮在液压油的冲击作用下开始朝顺时针方向旋转。由于自由转动的导轮对液压油没有反作用力矩，液压油只受到泵轮和涡轮的反作用力矩的作用。因此这时该变矩器的不能起增扭作用，其工作特性和液力耦合器相同。这时涡轮转速较高，该变矩器亦处于高效率的工作范围。
导轮开始空转的工作点称为偶合点。由上述分析可知，综合式液力变矩器在涡轮转速由0至偶合点的工作范围内按液力变矩器的特性工作，在涡轮转速超过偶合点转速之后按液力耦合器的特性工作。因此，这种变矩器既利用了液力变矩器在涡轮转速较低时所具有的增扭特性，又利用了液力耦合器涡轮转速较高时所具有的高传动效率的特性。
3、锁止式液力变矩器的结构与工作原理
变矩器是用液力来传递汽车动力的，而液压油的内部摩擦会造成一定的能量损失，因此传动效率较低。为提高汽车的传动效率，减少燃油消耗，现代很多轿车的自动变速器采用一种带锁止离合器的综合式液力变矩器。这种变矩器内有一个由液压油操纵的锁止离合器。锁止离合器的主动盘即为变矩器壳体，从动盘是一个可作轴向移动的压盘，它通过花键套与涡轮连接.压盘背面的液压油与变矩器泵轮、涡轮中的液压油相通，保持一定的油压（该压力称为变矩器压力）；压盘左侧（压盘与变矩器壳体之间）的液压油通过变矩器输出轴中间的控制油道与阀板总成上的锁止控制阀相通。锁止控制阀由自动变速器电脑通过锁止电磁阀来控制

液力变矩器工作原理是什么？

液力变矩器中的“涡轮”是通过内花键与“锁止离合器”共同固结于输出轴，并把动力输出给齿轮箱。
围绕这个问题展开，理解为何涡轮与锁止离合器固结？为何需要锁止离合器？液力变矩器中是否存在自由运转的部件？以及导轮存在的意义？那就要先从液力变矩器的目的和结构说起。

使用液力变矩器的主要目的：
通过油液流动，柔性的传递力矩，并做到小范围的变速变矩作用。用于大部分自动挡车型，让车辆在起步和换挡时更加柔顺，并初步放大发动机扭矩。

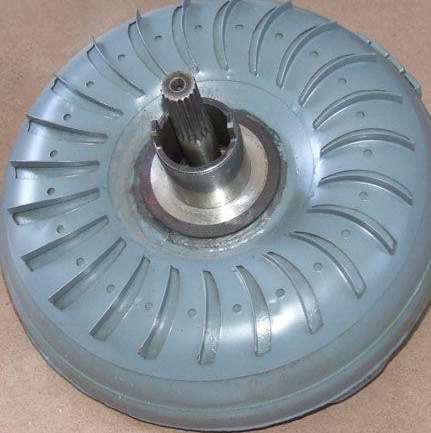

液力变矩器的主要结构：

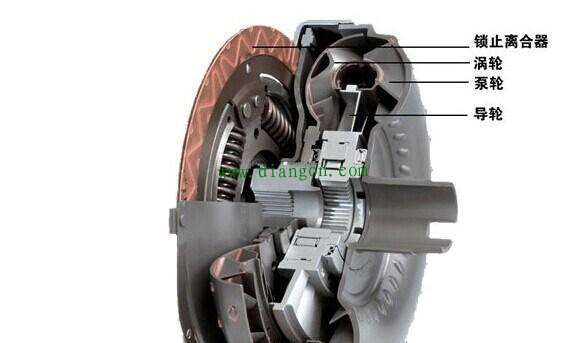

液力变矩器内部由“泵轮”、“涡轮”、“导轮（定叶轮）”和“锁止离合器”组成，内部充满液压油作为传力介质。
“泵轮”固结于变矩器壳体并与输入轴相连。
“涡轮”和“锁止离合器”共同与输出轴相连。
“导轮”夹在泵轮与涡轮之间，并通过单向离合器与箱体固定。

液力变矩器与液力耦合器是不是一个东西，工作原理...

不是一种东西，液力变矩器很复杂，耦合器相对简单。用途也不同。变矩器用在工程机械的传动系，比如柳工，厦工出的ZL40,50装载机。它的主要零件有泵轮，涡轮1，涡轮2，导轮(也叫定轮)等。简单的原理是：发东机带动泵轮旋转，搅动液压油(介子)带动涡轮1旋转，涡轮1联接一心轴输出动力，同时涡轮1带动介子冲向导轮，导轮把高速冲来的油反射给涡轮2，使涡轮2旋转，涡轮2联接的输出轴用超越离合器与涡轮1的心轴联接。这样涡1和涡2可同时输出动力，也可单独输出动力。液力变矩器不但可以无级变速，而切可以根据各种复杂的工况，认意改变发动机输出的扭矩来适应工况，提高工效，减轻劳动强度。。。 。。。
耦合器只有泵轮和涡轮，只可任意改变输出的速度，不可改变输出的扭矩，只是一个联轴器。不对的请指正。

液力变矩器工作原理

我学汽车专业的 希望能帮到你 有什么疑问可以找我
自动挡的汽车由于发动机和变速箱之间没有离合器，他们之间的连接是靠液力变矩器来实现的，液力变矩器的作用一是传递转速和扭矩、二是使发动机和自动变速箱之间的连接成为非刚性的以方便自动变速箱自动换挡。

曾有一种说法，AT上的液力变矩器相当于MT上的离合器，起到动力的连接和中断的作用。其实这种说法是错误的。AT与发动机曲轴是直接连接的，不像MT有一个动力的开关：离合器。所以从点火的瞬间开始，液力变矩器便开始转动了，对于动力的连接和中断，仍由齿轮箱内部的离合器来完成，液力变矩器唯一与MT离合器相似的地方，也就是液力变矩器“软连接”的特性，与MT离合器的“半联动”工况相近。

液力变矩器的工作原理就像两个风扇相对，一个风扇工作，然后将另一个不工作的风扇吹动。这个比喻可以很形象的解释液力变矩器中泵轮和涡轮之间的工作关系。不过详细解释其工作原理，则有些复杂。

动力输出之后，带动与变矩器壳体相连的泵轮，泵轮搅动变矩器中的自动变速箱油（以下简称ATF），带动涡轮转动，ATF在壳体中是一个循环的动作，由于泵轮旋转时的离心力，ATF会在泵轮的作用下，甩向外侧，冲向前方的涡轮，再流向轴心位置，回到泵轮一侧，如此周而复始的循环，将动力传向与齿轮箱连接的涡轮。
不过只有该零部件和传动方式，只能称为液力耦合器，若想成为液力变矩器，必然要改变涡轮叶片的形状，这样一来，ATF在经过涡轮再循环回泵轮时，会与泵轮旋转方向相反，因而造成冲击，所以为了成为液力变矩器还需另一个部件：导轮。导轮是存在于泵轮和涡轮之间的一个部件，用于调节壳体中ATF液流方向，通过单向离合器与箱体固定。

有了导轮，才有了“变矩”的灵魂所在，在泵轮与涡轮转速差较大时，动力输出的扭矩也变大了，此时的变矩器想当一个无级变速器，通过转速差来提升扭矩，此时导轮处于固定状态，用以调节ATF回流；而当转速差降低，涡轮泵轮耦合或锁止时，扭矩接近对等，无需增矩，导轮随泵轮和涡轮同向转动，避免自身搅动ATF，造成动力的损耗。
至此我们了解到了液力变矩器的最大特点——软连接，而这种动力的传输方式起到了两大功能：1、从静止到低速时的平稳起步；2、在加速过程中，较大动力输出时，起到增大扭矩的作用。如果与MT上的离合器相比较，则需注意的是，第一条起到了并优化了MT上离合器的功能，但第二条则是离合器无法实现的。
但液力变矩器这先天“软连接”特点有一个弱点，动力不是直接输出的，在扭矩输出对等是，泵轮的转速要大于涡轮这样的话在传输动力时，ATF还在壳体中循环，浪费了动力，所以目前几乎所有液力变矩器都有一个高效节能的部件：液力变矩器锁止器。锁止器的形式是一个多片离合器，其作用就是当变矩器处于耦合状态，无需增矩时，将泵轮和涡轮锁止，这样的话动力传递即为“硬连接”，全部的无损（或者说有微量的动力流失）的将从曲轴传递到了下一站：变速箱。

简单解释一下上图：i轴为转速比，表示涡轮与泵轮转速之比，左端泵轮转速远大于涡轮，右边相等。起步或大脚油门时，转速比较小，泵轮比涡轮快很多，此时泵轮输出的扭矩要比涡轮输入扭矩大很多，比较有力，但传动效率较低；轻踩油门，转速比增加，变矩比降低，传动效率也相应提高，转速比为60%时，效率最高；当稳定油门，速度较为稳定是，转速比进一步上升，变矩比接近1，但此时传动效率下降；为避免动力流失，变矩器用离合器锁止，转速比骤增至1，效率也达到最高。
液力变矩器并非AT的特征
液力变矩器不是AT特有，一些CVT变速器也使用了液力变矩器作为优化动力的机构；AT也不是绝对使用液力变矩器来实现软连接的，例如某些奔驰AMG车型上用的Speedshift MCT自动变速器，就用一副多片离合器代替了液力变矩器。所以液力变矩器并不是AT最大的特点，与多组离合器/制动器协同工作的行星齿轮组，才是自动变速器的最大特点。

液力变矩器 fluid torque converter
　　以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相联。动力机(内燃机、电动机等)带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。泵轮将输入轴的机械能传递给液体。高速液体推动涡轮旋转，将能量传给输出轴。液力变矩器靠液体与叶片相互作用产生动量矩的变化来传递扭矩。液力变矩器不同于液力耦合器的主要特征是它具有固定的导轮。导轮对液体的导流作用使液力变矩器的输出扭矩可高于或低于输入扭矩，因而称为变矩器。输出扭矩与输入扭矩的比值称变矩系数，输出转速为零时的零速变矩系数通常约2～6。变矩系数随输出转速的上升而下降。液力变矩器的输入轴与输出轴间靠液体联系，工作构件间没有刚性联接。液力变矩器的特点是：能消除冲击和振动,过载保护性能和起动性能好;输出轴的转速可大于或小于输入轴的转速，两轴的转速差随传递扭矩的大小而不同;有良好的自动变速性能,载荷增大时输出转速自动下降,反之自动上升;保证动力机有稳定的工作区，载荷的瞬态变化基本不会反映到动力机上。液力变矩器在额定工况附近效率较高，最高效率为85～92％。叶轮是液力变矩器的核心。它的型式和布置位置以及叶片的形状，对变矩器的性能有决定作用。有的液力变矩器有两个以上的涡轮、导轮或泵轮，借以获得不同的性能。最常见的是正转(输出轴和输入轴转向一致)、单级（只有一个涡轮）液力变矩器。兼有变矩器和耦合器性能特点的称为综合式液力变矩器，例如导轮可以固定、也可以随泵轮一起转动的液力变矩器。为使液力变矩器正常工作，避免产生气蚀和保证散热，需要有一定供油压力的辅助供油系统和冷却系统。

山推推土机液力变矩器的工作原理是什么？

推土机液力变矩器：
该变矩器为三元件向心涡轮式，结构简朴、传动效率高。变矩器由泵轮组件、涡轮组件、导轮组件三部门构成。
泵轮组件中的泵轮由螺栓和驱动壳连接，驱动齿轮由螺栓和驱动壳连接。驱动齿轮直接插入发念头飞轮齿圈内，故泵轮随发念头一起旋转。导轮由螺栓和导轮毂连接，导轮毂通过花键和导轮座连接，导轮座又通过螺栓和变矩器壳连接，故导轮和变矩器壳一起，是不旋转的。涡轮和涡轮毂用铆钉铆接在一起，再通过花键和涡轮输出轴连接，涡轮输出轴通过花键和联轴节连接，将动力传递给其后的传动系统。泵轮随发念头一起旋转，将动力输入，导轮不旋转，涡轮旋转，将动力输出，三者之间相互独立，轮间间隙约为2mm。
泵轮、涡轮、导轮自身由很多叶片组成，称之为叶栅，叶片由曲而构成，呈复杂的外形。
变矩器在工作时，叶栅中是需要布满油液的，在泵轮高速旋转时，泵轮叶栅中的油液在离心力的作用下沿曲面向外活动，在叶栅出口处射向涡轮叶栅出口，然后沿涡轮叶栅曲面作向心活动，又从涡轮叶栅出口射向导轮叶栅入口，穿过导轮叶栅又流回泵轮。泵轮、涡轮、导轮叶栅组成的圆形空间，称之为轮回圆。因为涡轮叶栅曲面外形的设计，决定了涡轮和泵轮在统一方向旋转。这样，变矩器叶栅轮回圆中的油液，一方面在轮回圆中旋转，一方面又随泵轮和涡轮旋转，从而形成了复杂的螺旋运动，在这种运动中，将能量从泵轮传递给涡轮。
涡轮的负荷是推土机负荷决定的。推土机的负荷由铲刀传递给履带行走系统，再传给终传动、转向离合器、中心传动、变速器和联轴器总成，终极传递给变矩器涡轮。涡轮负荷小时，其旋转速度就快；负荷大时，旋转速度就慢。当推土机因超载走不动时，涡轮的转速也下降为0，成为涡轮的制动状态。这时，因涡轮休止滚动，由泵轮叶栅射来的油液，以最大的冲击穿过涡轮叶栅冲向导轮，在不转的导轮叶栅中转换成压力，该压力反压向涡轮，增大了涡轮的扭矩，该增加的扭矩和涡轮旋转方向一致，此时涡轮输出扭矩最大，为泵轮扭矩的2.54倍。涡轮跟着负荷增大，转速逐渐降低，扭矩逐渐增加，这相称于一个无级变速器在逐渐降速增扭。这种无级变矩的机能与易操作而挡位较少的行星齿轮式动力换挡变速器相配合，使推土机获得了优异的牵引机能。
液力变矩器是依赖液力工作的。油液在叶栅中活动时，因为冲击、摩擦，会消耗能量，使油发烧，故液力变矩器的传动效率是较低的。目前，海内外最好的液力变矩器其最高效率为88%。当变矩器的涡轮因推土机超负荷而休止滚动时，由泵轮传来的能量全部转化成热量而消耗掉，此时变矩器效率为0。要想进步变矩器的传动效率，就要把握推土机的负荷，使涡轮有适当的转速、推土机有适当的速度；即当推土机因负荷过大而走不动时，要及时减小负荷，提一下铲刀或由II挡换为I挡。
由变矩器的结构和工作原理知，变矩器工作时油会有内泄、会发烧。这就要求要及时给变矩器内部增补油，并将发烧的油替代出来冷却，形成一个轮回。TY320型和TY220型有完全相似的液力变矩器，只是进行了几何放大。TY160型和TY220型有基本相似的的液力变矩器，人是结构有些变化。它们的故障和维修是基本相同的。

装载机变速箱变矩器的工作原理

变矩器的工作原理是与发动机直接连接的变矩器泵轮旋转，搅动变矩器中的传动油按照一定的规律运动，在液力变矩器中间有个固定的导轮，当液体通过导轮时，经过各种复杂的变化，冲击到输出涡轮上，带动涡轮旋转，来达到提升扭矩的作用，当在扭矩提升的过程中，涡轮的输出转速会降低。

装载机液力变矩器的泵轮与发动机的飞轮是刚性连接的，也就是液力变矩器的输入转速与发动机的输出转速永远是一致的。装载机的液力变矩器中会带有一个变速泵，这个泵的主要作用是从变速箱的油底壳中吸油，供给液力变矩器中的传动油，以及润滑和冷却变速箱中的各个齿轮和离合片。

扩展资料：

变矩器功用

（1）离合器的作用。当发动机怠速运行时，变矩器在发动机和变速箱之间相当于一个未接合的离合器。

（2）增扭作用。以“高泵轮转速”+“低涡轮转速”的配合，来增大扭矩，从而产生较大的起动、驱动扭矩。

（3）液力耦合作用。在非怠速或非起动的工况下，它相当于一个液力耦合器，将发动机扭矩传递给变速箱。

（4）锁止作用。当涡轮转速上升到与泵轮等速时，闭锁离合器挂合，变矩器将发动机动力1：1地传递给变速箱。

参考资料：变矩器－百度百科

工程机械液力变矩器的工作原理

液力变矩器
　　fluid torque converter
　　以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相联。动力机(内燃机、电动机等)带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。泵轮将输入轴的机械能传递给液体。高速液体推动涡轮旋转，将能量传给输出轴。液力变矩器靠液体与叶片相互作用产生动量矩的变化来传递扭矩。液力变矩器不同于液力耦合器的主要特征是它具有固定的导轮。导轮对液体的导流作用使液力变矩器的输出扭矩可高于或低于输入扭矩，因而称为变矩器。输出扭矩与输入扭矩的比值称变矩系数，输出转速为零时的零速变矩系数通常约2～6。变矩系数随输出转速的上升而下降。液力变矩器的输入轴与输出轴间靠液体联系，工作构件间没有刚性联接。液力变矩器的特点是：能消除冲击和振动,过载保护性能和起动性能好;输出轴的转速可大于或小于输入轴的转速，两轴的转速差随传递扭矩的大小而不同;有良好的自动变速性能,载荷增大时输出转速自动下降,反之自动上升;保证动力机有稳定的工作区，载荷的瞬态变化基本不会反映到动力机上。液力变矩器在额定工况附近效率较高，最高效率为85～92％。叶轮是液力变矩器的核心。它的型式和布置位置以及叶片的形状，对变矩器的性能有决定作用。有的液力变矩器有两个以上的涡轮、导轮或泵轮，借以获得不同的性能。最常见的是正转(输出轴和输入轴转向一致)、单级（只有一个涡轮）液力变矩器。兼有变矩器和耦合器性能特点的称为综合式液力变矩器，例如导轮可以固定、也可以随泵轮一起转动的液力变矩器。为使液力变矩器正常工作，避免产生气蚀和保证散热，需要有一定供油压力的辅助供油系统和冷却系统。

自动变速器工作原理

1：AT传动系统的工作原理 　　
AT传动系统的结构与手动档相比，在结构和使用上有很大的不同。手动档主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而AT传动系统是由液力变矩器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。其中，液力变扭器是AT最具特点的部件，它由泵轮、涡轮和导轮等构件组成，它直接输入发动机动力，并传递扭矩，同时具有离合作用。泵轮和涡轮是一对工作组合，它们就好似相对放置的两台风扇，一台风扇吹出的风力会带动另一台风扇的叶片旋转，风力成了动能传递的媒介，如果用液体代替空气成为传递动能的媒介，泵轮就会通过液体带动涡轮旋转，再在泵轮和涡轮之间加上导轮，通过反作用力使泵轮和涡轮之间实现转速差就可以实现变速变矩了。由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮来提高效率，液压操纵系统会随发动机工作的变化而自行操纵行星齿轮，从而实现自动变速变矩。辅助机构自动换档不能满足行驶上的多种需要，例如停泊、后退等，所以还设有干预装置(即手动拨杆)，标志P(停泊)、R(后位)、N(空位)、D(前进位)，另在前进位中还设有“2”和“1”的附加档位，用以起步或上斜坡之用。由于将其变速区域分成若干个变速比区段，只有在规定的变速区段内才是无级的，因此AT实际上是一种介于有级和无级之间的自动变速器。 　　液力自动变速器通常有两种类型：一种为前置后驱动液力自动变速器；另一种为前置前驱动液力自动变速器。液力自动变速器电子控制通过动力传动控制模块(Power-transmissionControlModule，PCM)接收来自汽车上各种传感器的电信号输入，根据汽车的使用工况对这些信息处理来决定液力自动变速器运行工况。按照这些工况，动力传动控制模块给执行机构发出指令，并实现下列功能：变速器的升档和降档；一般通过操纵一对电子换档电磁阀在通/断两种状态中转换；通过电子控制压力控制电磁阀(PressureControlSolenoid，PCS)来调整管路油压；变矩器离合器(TorqueConverterClutch，TCC)用以控制电磁阀的结合和分离时间。 　　自动变速器主要是根据车速传感器(VehicleSpeedSensor，VSS)、节气门位置传感器(17hrottlePositionSensor，TPS)以及驾驶员踩下加速踏板的程度进行升位和降位控制。 　　
2：AMT传动系统的工作原理 　　
AMT、传动系统是在传统的固定轴式变速器和干式离合器的基础上，应用微电子驾驶和控制理论，以电子控制单元(ECU)为核心，通过电动、液压或气动执行机构对选换档机构、离合器、节气门进行操纵，来实现起步和换档的自动操作。AMT传动系统的基本控制原理是：ECU根据驾驶员的操纵(节气门踏板、制动踏板、转向盘、选档器的操纵)和车辆的运行状态(车速、发动机转速、变速器输入轴转速)综合判断，确定驾驶员的意图以及路面情况，采用相应的控制规律，发出控制指令，借助于相应的执行机构，对车辆的动力传动系统进行联合操纵。 　　AMT、传动系统是对传统干式离合器和手动齿轮变速器进行电子控制实现自动换档，其控制过程基本是模拟驾驶员的操作。ECU的输入有：加速踏板信号、发动机转速、节气门开度、车速等。ECU根据换档规律、离合器控制规律、发动机节气门自适应调节规律产生的输出，对节气门开度、离合器、换档操纵三者进行综合控制。 　　离合器的控制是通过三个电磁阀实现的，通过油缸的活塞完成离合器的分离或接合。ECU根据离合器行程的信号判断离合器接合的程度，调节接合速度，保证接合平顺。 　　换档控制一般是在变速器上交叉地安装两个控制油缸。选档与换档由四个电磁阀根据ECU发出指令进行控制。 　　在正常行驶时，节气门开度的控制由驾驶员直接控制加速踏板，其行程通过传感器输入到：ECU，ECU再根据行程大小，通过对步进电动机控制来控制发动机节气门开度。在换档过程，踏板行程与节气门开度并非完全一致，按换档规律要求先减小节气门开度，进入空档，在挂上新的档位后，接合离合器，随着传递发动机扭矩增大的同时，节气门开度按一定的调节规律加到与加速踏板对应的开度。 　3：CVT传动系统的工作原理 　　
CVT采用传动带和可变槽宽的带轮进行动力传递，即当带轮变化槽宽时，相应地改变驱动轮与从动轮上传动带的接触半径而进行变速，传动带一般有橡胶带、金属带和金属链等。CVT是真正的无级变速，它的优点是重量轻、体积小、零件少。与AT比较，它具有较高的运行效率，油耗也较低。但CVT的缺点也很明显，就是传动带很容易损坏，不能承受过大的载荷，因此在自动变速器中占有率较低。 　　CVT与AMT和AT相比，最主要的优点是它的速比变化是无级的，在各种行驶工况下都能选择最佳的速比，其动力性、经济性和排放与AT相比都得到了很大的改善。但是CVT不能实现换空位，在倒位和起步时还得有一个自动离合器，有的采用液力变矩器，有的采用模拟液力变矩器起步特性的电控湿式离合器或电磁离合器。CVT采用的金属带无级变速器与AT一般所用的行星齿轮有级变速器比较，结构相对简单，在批量生产时成本可能低些。

参考资料： baike.baidu.com/view/95291.html?wtp=tt#6

液力变矩器工作原理

液力变扭器亦称“液力变矩器”、“涡轮变扭器”、“动液变扭器”。液力传动部件的一种。由泵轮、涡轮和导向轮组成。泵轮同主动轴相连，能把主动轴输入的机械能依靠离心力的作用转换成液体的动能和压头，供涡轮做功之用。涡轮和从动轴相连，能把液体的动能和压头所含的能量由从动轴输出。
