曲谱自学网今天精心准备的是《单相电机电容接线图》，下面是详解！

单相电机电容接线图和方法

单相电机电容接线图和方法如下：

第一种，分相启动式，如下图所示，系由辅助启动绕组来辅助启动．其启动转矩不大。运转速率大致保持定值。主要应用于电风扇、空调风扇电动机、洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后启动电容参与启动工作，当转子转速达到额定值的70%～80%时离心开关便会自动跳开，启动电容完成任务，并被断开。启动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如下图所示。

第三种，电机静止时离心开关是接通的，给电后启动电容参与启动工作，当转子转速达到额定值的70%～80%时离心开关便会自动跳开，启动电容完成任务，并被断开。而运行电容串接到启动绕组参与运行工作。这种接法一般用在空气压缩机、切割机、木工机床等负载大而不稳定的地方。如下图所示。

带有离心开关的电机，如果电不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机启动电容容量大，运行电容容量小，耐压一般大于400 V。

扩展资料

单相电机，是指由220V交流单相电源供电而运转的异步电动机。因为220V电源供电非常方便经济，而且家庭生活用电也都是220V，所以单相电机不但在生产上用量大，而且也与人们日常生活，密切相关，尤其是随着人民生活水平的日益提高，家用电器设备的单相电机的用量，也越来越多。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

参考资料：百度百科-单相电机

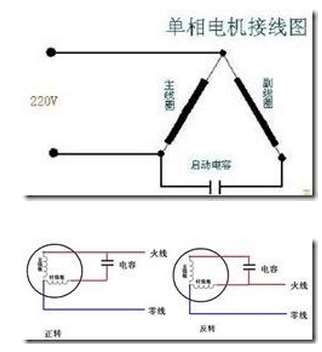

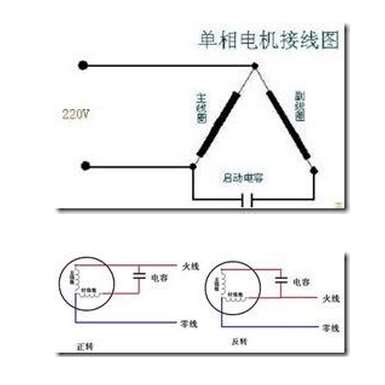

单相电机电容接线图

如图所示：

单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。

然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可。

扩展资料

1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；

2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。设副绕组电阻为R1，主绕组电阻为R2，则R1>R2。（主绕组功率大，电阻小）

用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子

参考资料来源：百度百科-单相电机

220v单相电容启动电机怎么接线

求教导。...

求教导。

一、220v单相电机电容接线图实例详解：电机在出厂前已经按相关标准做好了接线图，我们只需要严格按照接线图正确接线就可以了。

1. 电机的倒顺开关图如下：

2. 简单的倒接线图如下：

二、220V电机电容接线图解：

1. 先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；

2. 分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。 一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。

3. 设副绕组电阻为R1，主绕组电阻为R2， 则 R1》R2。（主绕组功率大，电阻小）

4. 用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2），和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子。

5. 如果电机没有毛病，那可以用万用电表来测量这三根线，其中有一根线和其它两根线是是都通的并且通时的电阻值有一个比较大些一个比较小些，这根线应该接线路上的零线；测量得出电阻比较小的那根线应该接线路上的火线（经过开关出来的那个接头）电阻比较大的那个线头应该接电容的一个头，而电容的另一个头则接到火线（就是和电阻比较小的那根线并在一起后接火线），按照这样接法后，再按正确的其它接线把线路接好，通电就应该会正常运转了。

扩展资料：

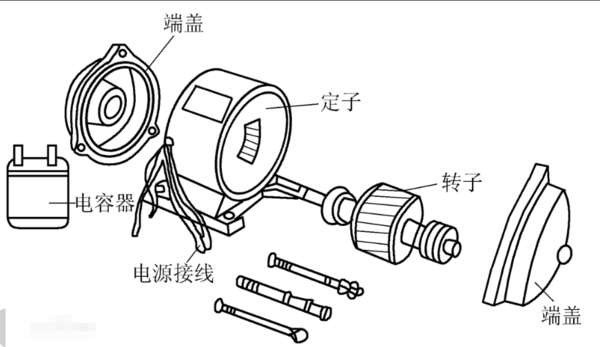

单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。因为220V电源供电非常方便经济，而且家庭生活用电也都是220V，所以单相电机不但在生产上用量大，而且也与人们日常生活，密切相关，尤其是随着人民生活水平的日益提高，家用电器设备的单相电机的用量，也越来越多。在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

参考资料：百度百科-单相电机

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"振动电机接线图

本人是个电工对电气方面的知识多少知道一点但就是单相电机的接线很让我头疼我也知道单相电机里有主绕组和副绕组电容是接在主副绕组串连以后的两根线上也就是阻值最大的两根线我用这种...

本人是个电工 对电气方面的知识多少知道一点 但就是单相电机的接线很让我头疼 我也知道 单相电机里有主绕组和副绕组 电容是接在主副绕组串连以后的两根线上 也就是阻值最大的两根线 我用这种方法也接了很多次 但其中一次我把一个做饭用的鼓风机给接烧了 很迷茫 电容到底是接在主副绕组串连以后的两根线上还是接到辅助绕组上 接法到底有几种 还有一次更玄 去同事家帮他接家里的深井泵 单相那种 我也是把电容接在阻值最大的两根 剩下的一根接电源 还有一根接在了电容两端的任意一端 日 问题出来了 水泵转速还行 就是出水极小 不用说这是电机反转 我把接在电容一端的电源线改接电容另一端 靠 正常情况下它应该把方向改过来了 可改过之后它就不转了 嗡嗡响 我晕了 到底怎么回事 水泵 电扇 洗衣机里的电容应该都是电机运转用的吧 为什么它就不成功呢 还有一个问题 电容运转电动机与起动电动机如何区别 它俩接线方法一样吗 是不是都是有三根抽头 懂的忘不吝赐教 (由于一次只能赏二十分 后我再追加) 展开

单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.

三个出线的单相电机主绕组、副绕组容易判断：

1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；

2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。 设副绕组电阻为R1，主绕组电阻为R2， 则 R1>R2。（主绕组功率大，电阻小） 用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子。

单相电机与电容的接线方法

单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.

三个出线的单相电机主绕组、副绕组容易判断：

1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；

2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。 设副绕组电阻为R1，主绕组电阻为R2， 则 R1>R2。（主绕组功率大，电阻小） 用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子。

单相电机一个电容怎么接

请问220伏潜水泵电容如何接法...

请问220伏潜水泵电容如何接法

如果只能看见三根线，不要管它颜色如何，用万用表测量三根线的电阻，有两根线电阻最大，把电容器接在这两端。另外一根是中心线，再用万用表分别测量中心线与电容两端的电阻，电阻小的一组就是运行绕组，把这两个桩头接220V电源。用绝缘胶布包好接头。装好端盖。注意防水。成功了。接的时候注意，把起动绕组的电阻值与运行绕组的电阻值相加，如果不等于接电容的两端电阻值。那有可能是电动机匝间短路了。

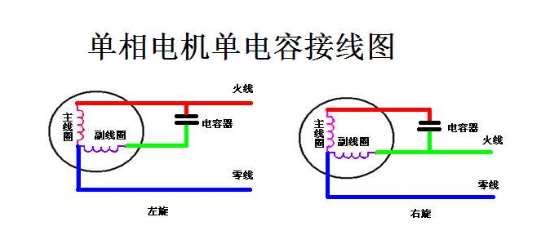

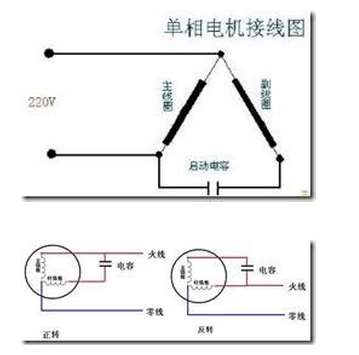

单相电机电容接线图

接线方法：

单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，若要想改变方向，将接电容一端的电源线改接为另一端即可.

• 三个出线的单相电机主绕组、副绕组容易判断：

1. 先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；

2. 分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。

• 一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。 设副绕组电阻为R1，主绕组电阻为R2， 则 R1>R2。（主绕组功率大，电阻小） 用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子。

单相电机双电容接线图和接线方法

1、单相电机的正反转原理：

当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时，这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。

2、单相电机的正反转接线方法：

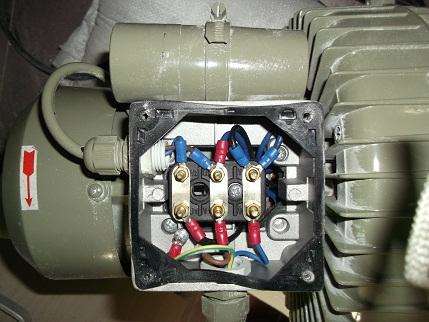

下面图片是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

扩展资料：

单相电机的分类

1、电容分相单相电机

由于这种电机电容的移相作用比较明显，只要在启动绕组中串人适当容量的电容（一般约为20～50μF），就可使两绕组的电流相位差接近于90°，这时的合成旋转磁场接近于圆形旋转磁场，因而启动转矩大同时启动电流较小。这种单相电机应用普遍，启动后可根据需要保留（称为电容运行电机）或切除（称为电容启动电机，由置于电机内部的离心开关执行）。

2、电阻分相单相电机

这种电机启动绕组匝数少、导线细，与运行绕组相比电抗小、电阻大。采用电阻分相启动时，启动绕组电流超前于运行绕组，合成磁场为椭圆度较大的椭圆形旋转磁场，启动转矩小，仅用于空载或轻载场合，应用较少。电阻分相式单相电机的启动绕组一般按短时工作设计，启动后由离心开关切除，由工作绕组维持运行。

参考资料来源：百度百科-单相电机

单相电机正反转的原理和图片接线方法，双电容的

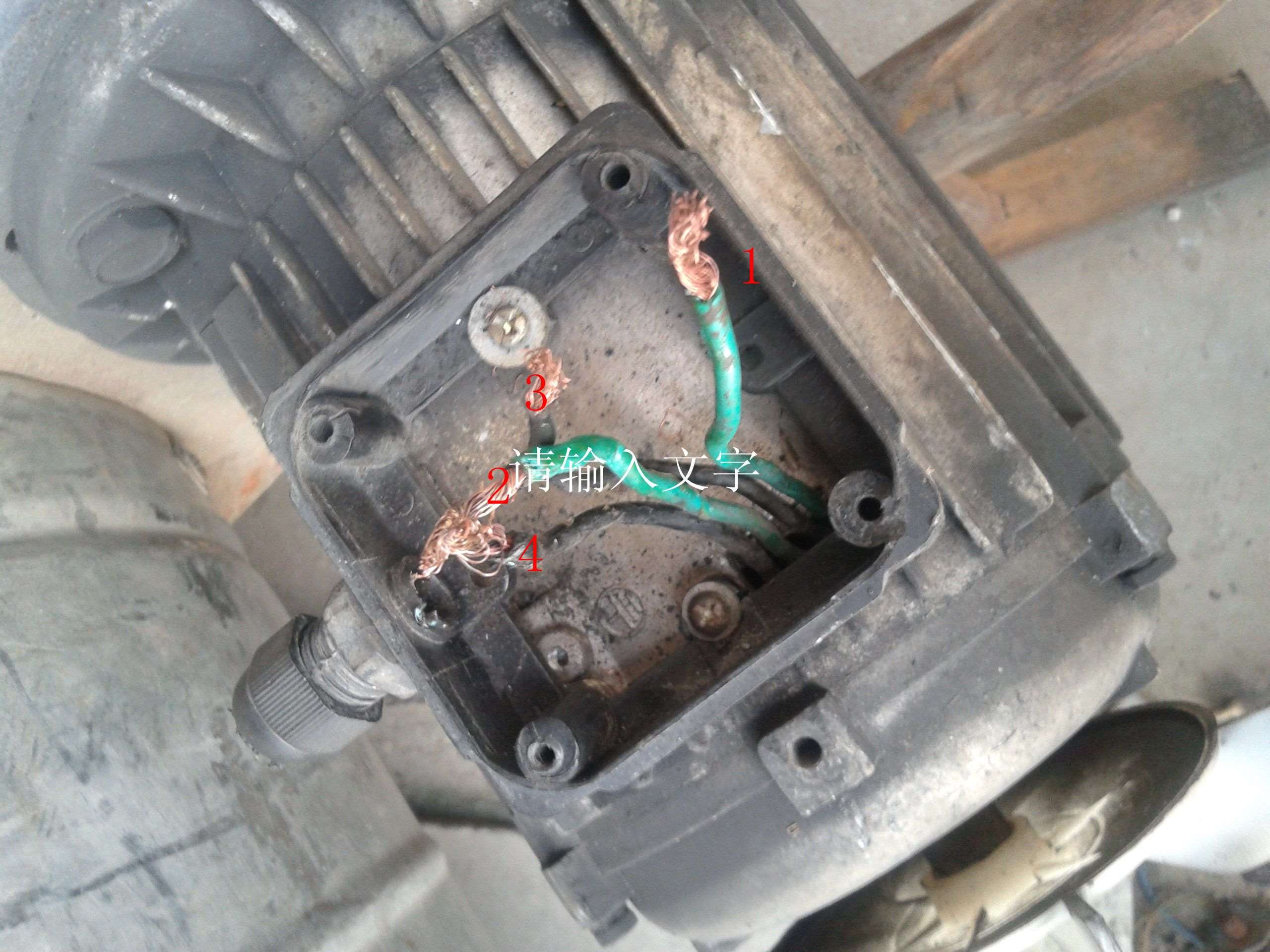

，四根线是2根绿色，两根黑色，现在已知黑色的电阻为3.1Ω，绿色的电阻为7.3Ω，请问一下该怎么接线，...

，四根线是2根绿色，两根黑色，现在已知黑色的电阻为3.1Ω，绿色的电阻为7.3Ω，请问一下该怎么接线，

电阻小的为运转绕组（黑色），大的为起动绕组（绿色）。一根黑色和一根绿色接在一起形成公共点，另一根绿色与一电容串联后（电容另一端）再与另一根黑色线接在一起引出一根线，与另一公共点接入220V即可，如电机方向相反，则黑色线两头对调再接即可。

单相电动机接线方法

单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.

三个出线的单相电机主绕组、副绕组容易判断：

1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；

2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。 设副绕组电阻为R1，主绕组电阻为R2， 则 R1>R2。（主绕组功率大，电阻小） 用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子。

拓展资料

单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

单相电机，是指由220V交流单相电源供电而运转的异步电动机。因为220V电源供电非常方便经济，而且家庭生活用电也都是220V，所以单相电机不但在生产上用量大，而且也与人们日常生活，密切相关，尤其是随着人民生活水平的日益提高，家用电器设备的单相电机的用量，也越来越多。

参考资料：单相电机—百度百科

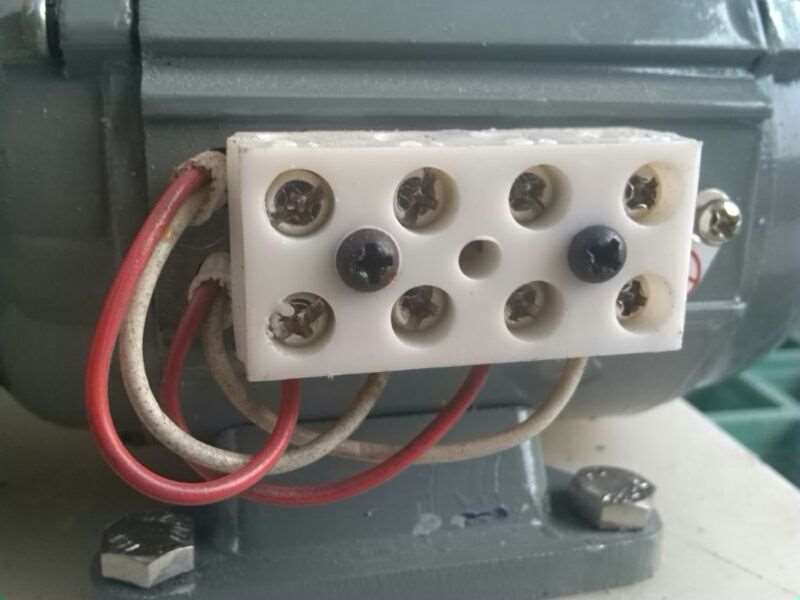

有四根线的单相电容电机怎么接线

220v电机电容接线图...

220v电机电容接线图

‍　　220v单相电机怎么正反转原理图：

　　1、用开关控制原理图：

　　如果电机是3条出线的，其中一条是公共点（分别与另外2条线的测电阻其值较小），接电源零线，然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了，若要改变电机转向，只要把220V电源相（火）线接在电容的另一端就可以了。

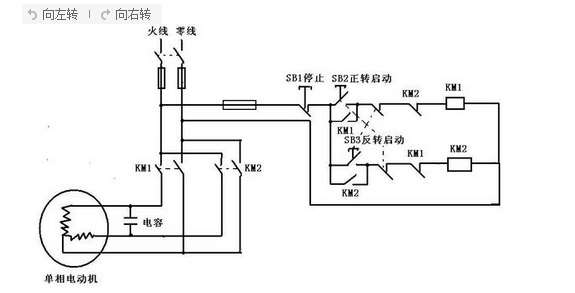

　　2、用倒顺开关控制单相交流电机正反转原理图：

　　将串接电容的绕组的接线的一端调整到电源的另一端，改变电机的旋转磁场方向即可实现。

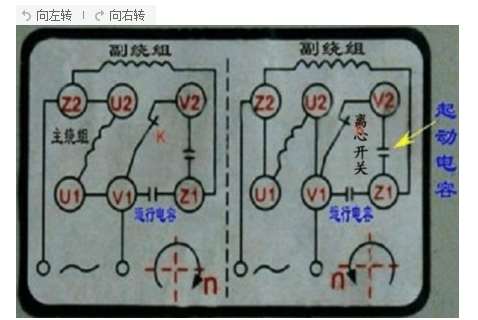

　　3、离心开关、运转电容、接启动电容控制正反转原理：

　　U1U2为电机主绕组,V1V2为电机内置离心开关,Z1Z2为副绕组。 V1Z1接运转电容(小),V2Z1接启动电容(大)。

单相电机电容接线图

单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。
