220v电机怎么正反转原理图

220v单相电机控制正反转原理图：  

1、用倒顺开关控制单相交流电机正反转原理图：将串接电容的绕组的接线的一端调整到电源的另一端，改变电机的旋转磁场方向即可实现。

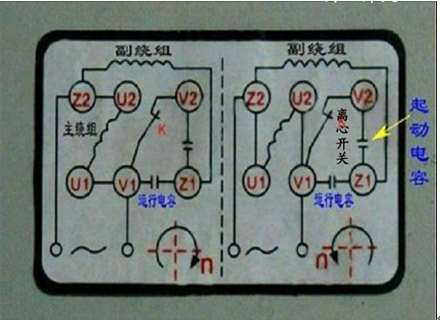

2、离心开关、运转电容、接启动电容控制正反转原理：U1U2为电机主绕组,V1V2为电机内置离心开关,Z1Z2为副绕组。󰀊V1Z1接运转电容(小),V2Z1接启动电容(大)。

扩展资料：

单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

单相电机，是指由220V交流单相电源供电而运转的异步电动机。因为220V电源供电非常方便经济，而且家庭生活用电也都是220V，所以单相电机不但在生产上用量大，而且也与人们日常生活，密切相关，尤其是随着人民生活水平的日益提高，家用电器设备的单相电机的用量，也越来越多。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

理论上，如果采取措施让单相电机两套绕组中流过的交流电流有一定的相位差就可以启动。如何使两个空间上已错开一定角度的磁势或磁通之间出现一定的相位差，这是解决启动问题的出发点。据此可将单相交流异步电机分为分相式和罩极式两大类。

分相式单相电机

分相式单相电机利用电容或电阻串人感性启动绕组中起到移相作用，使启动绕组和工作绕组的电流相位错开，即所谓“分相”。

（1）电容分相单相电机

由于电容的移相作用比较明显，只要在启动绕组中串人适当容量的电容（一般约为20～50μF），就可使两绕组的电流相位差接近于90°，这时的合成旋转磁场接近于圆形旋转磁场，因而启动转矩大同时启动电流较小。

这种单相电机应用普遍，启动后可根据需要保留（称为电容运行电机）或切除（称为电容启动电机，由置于电机内部的离心开关执行）。如果需要改变电机的转向，只需将任意一个绕组的出线端对调即可，这时两绕组的电流相位关系相反。

（2）电阻分相单相电机

这种电机启动绕组匝数少、导线细，与运行绕组相比电抗小、电阻大。采用电阻分相启动时，启动绕组电流超前于运行绕组，合成磁场为椭圆度较大的椭圆形旋转磁场，启动转矩小，仅用于空载或轻载场合，应用较少。电阻分相式单相电机的启动绕组一般按短时工作设计，启动后由离心开关切除，由工作绕组维持运行。

参考资料：百度百科-单相电机

220v电机正反转接线图

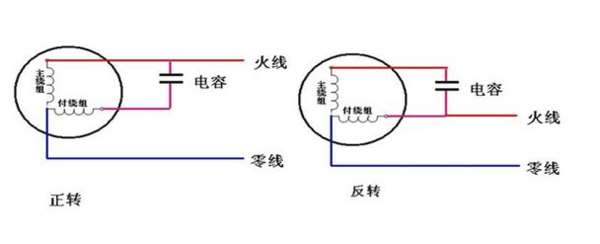

220v电机正反转接线图，如下：

单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。

扩展资料

电机正反转，代表的是电机顺时针转动和逆时针转动。电机顺时针转动是电机正转，电机逆时针转动是电机反转。

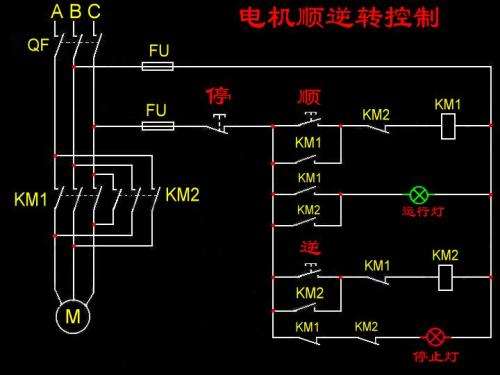

正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。

参考资料：百度百科-电机正反转

单相220v如何实现电机正反转，如何接线？工作原理...

只需将任意一个绕组的出线端对调即可；利用电容或电阻串人感性启动绕组中起到作用。

启动后可根据需要保留（称为电容运行电机）或切除（称为电容启动电机，由置于电机内部的离心开关执行）。如果需要改变电机的转向，只需将任意一个绕组的出线端对调即可，这时两绕组的电流相位关系相反。

单相电机利用电容或电阻串人感性启动绕组中起到移相作用，使启动绕组和工作绕组的电流相位错开，即所谓“分相”。

扩展资料：

电机正反转要求规定：

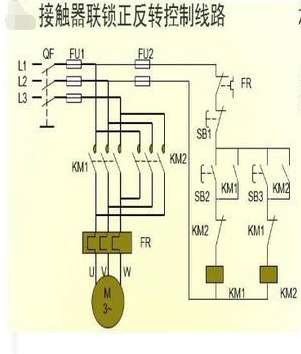

1、当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位。

2、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

3、当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。

参考资料来源：百度百科-单相电机

单相电机如何调正反转

买了个电机发现反转请各位高手帮忙解决如何调正反转不用拆开可调吗...

买了个电机发现反转 请各位高手帮忙解决如何调正反转 不用拆开可调吗

1、单相电机如何调正反转：
单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。
要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的一端、与原来接公用点的另一端线对调、连接，就能达到改变转向的目的。
2、单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

单相电机正反转的接线方法？

急急在线的高手帮忙回答下在线等...

急 急 在线的高手帮忙回答下 在线等

接线图：

扩展资料：

单相电机里面有二组线圈，一组是运转线圈（主线圈），一组是启动线圈（副线圈）。电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。比起三相电动机的顺逆转控制，单相电动机要困难得多，是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂。

单相220v如何实现电机正反转，如何接线？工作原理...

工作电容和运行电容是怎么回事？我去给别人的电机接线，一看220v的，不会接啊。。望大哥大姐帮忙解释清楚。。...

工作电容和运行电容是怎么回事？我去给别人的电机接线，一看220v的，不会接啊。。望大哥大姐帮忙解释清楚。。

单相电动机有两组线圈，有一个公共端，一个运行端，一个启动端，电容接在运行端和启动端之间。电源接在公共端和运行端时，电机正转；电源接在公共端和启动端时，电机反转；只有运行线圈和启动线圈截面积一样的单相可逆电机，才能正反转，否则反转不能带负荷。

单相电机正反转接线图

单相电机正反转原理

单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。

一般运行绕组（主线圈）线径较粗一点，启动绕组（副线圈）线径较细，用万用表量启动绕组比运行绕组的电阻值稍大一点儿。

单相电机启动原理分：1、电阻启动式（电冰箱电机等）；2、电容启动式（木工电刨电机等）；3、电容运转式（洗衣机、电风扇等）；4、电容启动运转式。

电容启动式电机在电机启动后电容就断电了，断电原理是在电机轴上有一个离心开关，达到一定转速开关就断了，如果断不开启动线包就会烧毁；电容运转式电机电容在电机启动或正常运转时都在工作、如果电容容量变小将造成电机启动困难，风扇转慢，风速降低故障。

单相电机正反转接线方法

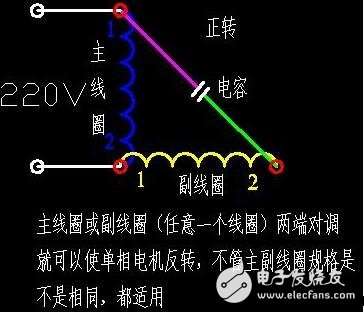

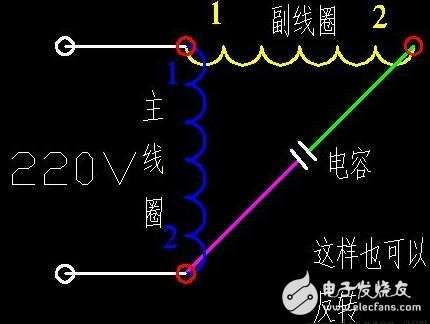

是这样，主线圈的1（2）接副线圈的2（1），这样就正传，反过来

主线圈的1（2）接副线圈的1（2），这样就反转，

以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，

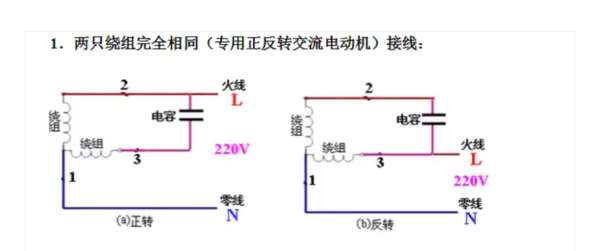

另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样

第一个图和第二个是一样的，第二个比较清楚一点。

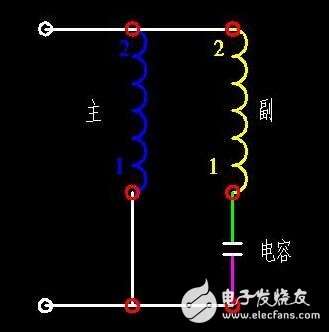

第二个图还可以变形为这样，这样也可以实现反转。

单相电机的画法还有一种。

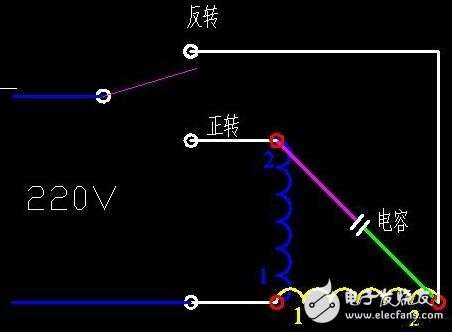

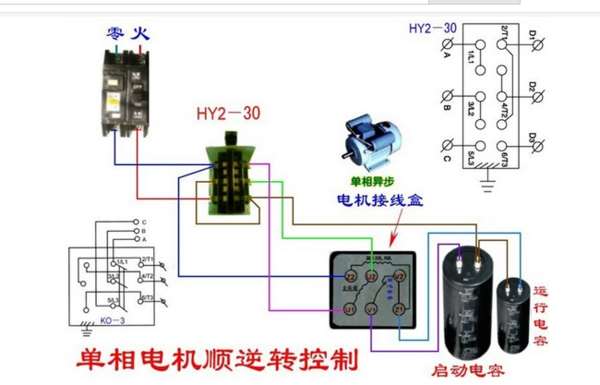

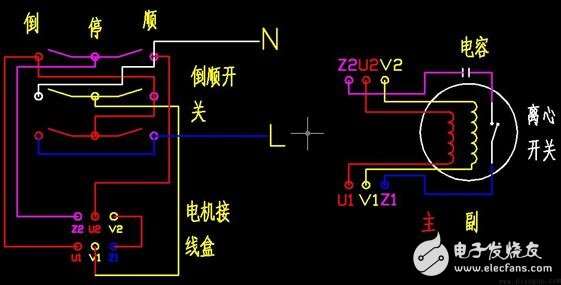

倒顺开关控制的单相电机正反转。

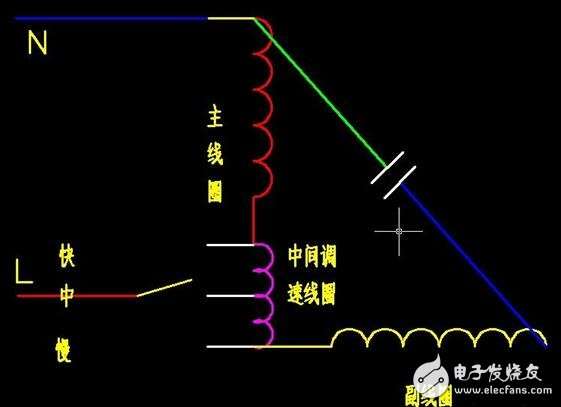

落地扇电机接线图。

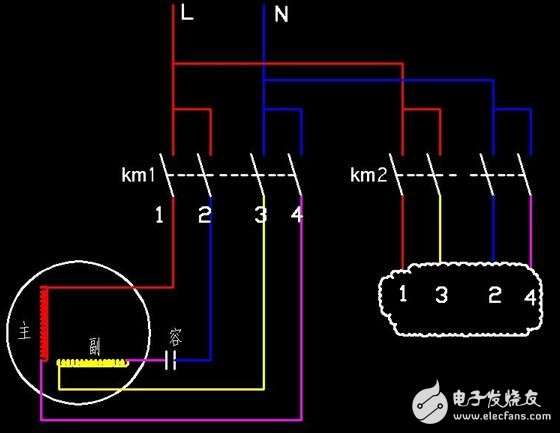

来个用接触器控制的，单相电机正反转。

在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了。

KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了。

单相电机正反转的原理和图片接线方法，双电容的

1、单相电机的正反转原理：

当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时，这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。

2、单相电机的正反转接线方法：

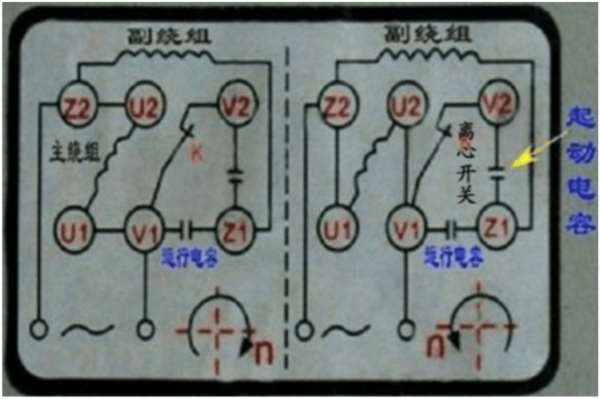

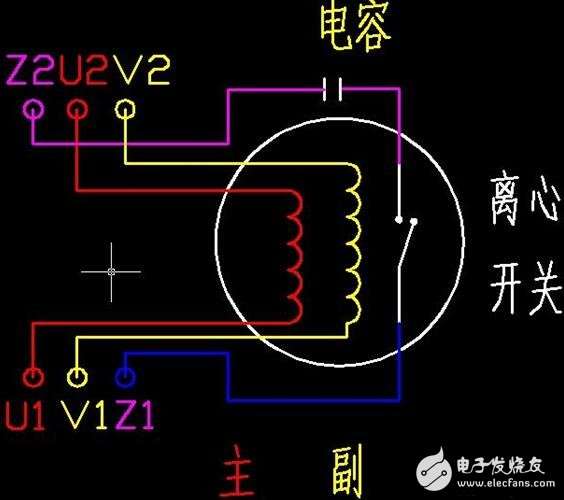

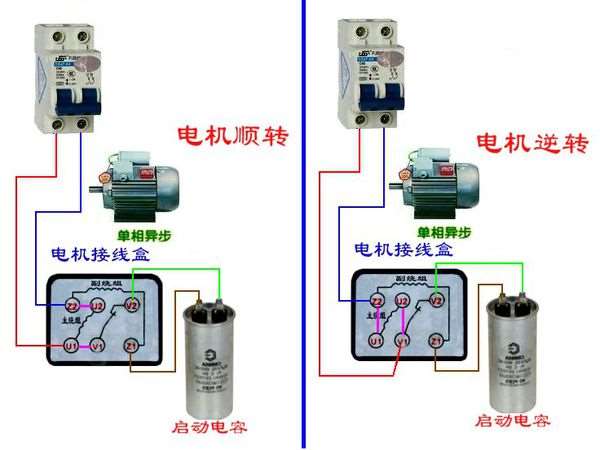

下面图片是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

扩展资料：

单相电机的分类

1、电容分相单相电机

由于这种电机电容的移相作用比较明显，只要在启动绕组中串人适当容量的电容（一般约为20～50μF），就可使两绕组的电流相位差接近于90°，这时的合成旋转磁场接近于圆形旋转磁场，因而启动转矩大同时启动电流较小。这种单相电机应用普遍，启动后可根据需要保留（称为电容运行电机）或切除（称为电容启动电机，由置于电机内部的离心开关执行）。

2、电阻分相单相电机

这种电机启动绕组匝数少、导线细，与运行绕组相比电抗小、电阻大。采用电阻分相启动时，启动绕组电流超前于运行绕组，合成磁场为椭圆度较大的椭圆形旋转磁场，启动转矩小，仅用于空载或轻载场合，应用较少。电阻分相式单相电机的启动绕组一般按短时工作设计，启动后由离心开关切除，由工作绕组维持运行。

参考资料来源：百度百科-单相电机

单相电机正反转怎么接，有几种接法？

单相电机正反接有3种接法，分别是：

第一种，单相电机的启动绕组串接有适合的电容，需要借助移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。

第二种，要改变电机的转向，可以在电机绕组引出线的接点上、找出启动绕组，将先前的串接电容的一端、与原来接公用点的另一端线对调、连接，就可以达到改变转向的目的。

第三种，假如电机主、副绕组一样，需要随意控制转向的；仅仅将原来接电容器的电源线通过一个双控开关，与电机电容的两端线连接，操作开关改变电 源接入电容的方向、就能控制电机的转向的。

扩展内容

工作原理

当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。当我们用外力使电动机向某一方向旋转时，这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，

在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。

很多时候，起动绕组并不断开，我们称这种电机为单相电机，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。每个磁极在1/3～1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。

单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当，从而产生旋转磁场使电动机转动起来。

参考资料：百度百科词条单相电机

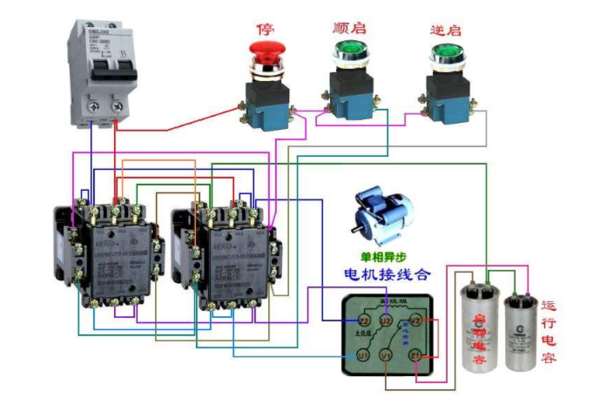

接触器控制单相电机正反转接线图及原理图

　　如下图所示：

　　接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

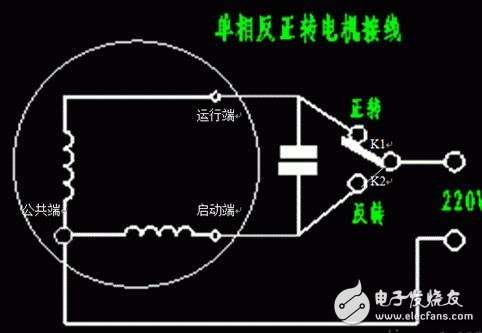

单相电机六根线正反转实物图

单相电机六根线正反转实物图：

　单相电动机有两组线圈，有一个公共端，一个运行端，一个启动端，电容接在运行端和启动端之间。

　　电源接在公共端和运行端时，电机正转；电源接在公共端和启动端时，电机反转；只有运行线圈和启动线圈截面积一样的单相可逆电机，才能正反转，否则反转不能带负荷。

单相电机正反转接线图

单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。
