CAD怎么转换成图片形式

一、首先，打开CAD程序，然后打开要转换成图片形式的CAD图纸，然后在菜单“文件”中点击“打印”。

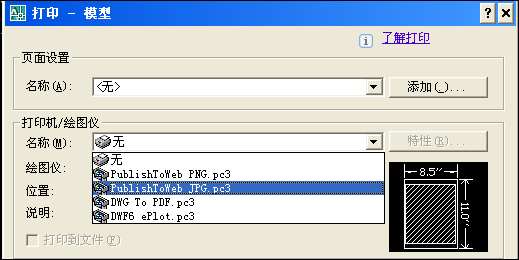

二、然后，在“打印”对话框中“打印机名称”位置的下拉菜单中点击“pulishToweb JPG.pc3”。

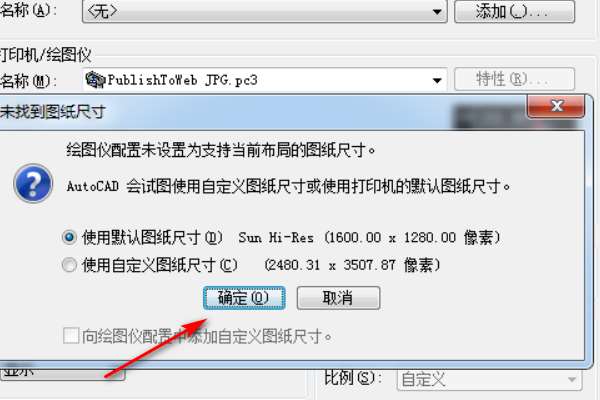

三、然后，在弹出窗口中点击“确定”。

四、然后，选择要转换图片的尺寸大小。

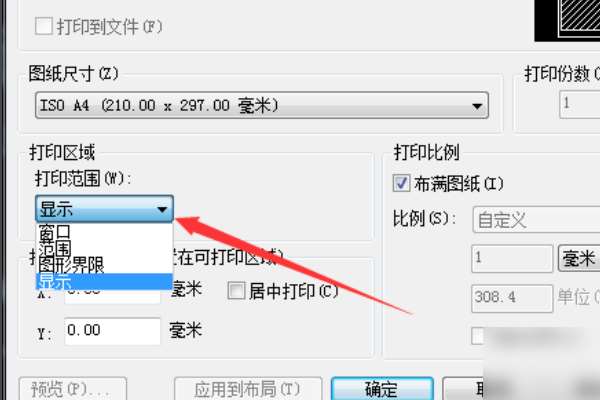

五、然后，在“打印范围”位置选择“显示”。

六、最后，选择要保存图片的路径，CAD图纸转换成图片形式完成。

怎样把cad中画好的图转换成jpg图片

求详细步骤，谢谢，...

求详细步骤，谢谢，

工具/原料

Auto CAD   电脑   画图工具

方法/步骤

1、打开CAD图形文件，点击文件，点击输出。

2、文件类型选择“位图（*.bmp）”，点击保存。

3、光标变成小方框。

4、按住鼠标托CAD图形，按回车键，CAD保存成bmp图像。

5、使用画图工具，打开保存的bmp图像，点击“另存为",点击”JPEG图像“。

6、cad图，转换成jpg图片成功。

CAD转换成高清的JPG 怎么转？

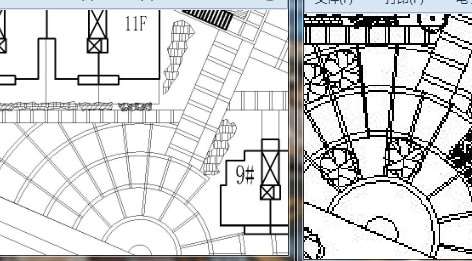

直接打印成JGP但是貌似不怎么清楚怎么转成左边那么清楚的？清楚的那张文件名是镐诲浘ditu.plt.jpg是不是转了好几次？求告诉我或者帮我转也可以谢谢左边的线有粗有细为什么我的线都一样...

直接打印成JGP 但是貌似不怎么清楚 怎么转成左边那么清楚的？ 清楚的那张文件名是 镐诲浘ditu.plt.jpg 是不是转了好几次？ 求告诉我 或者帮我转也可以 谢谢
左边的线有粗有细 为什么我的线都一样粗啊。。。。求帮忙 展开

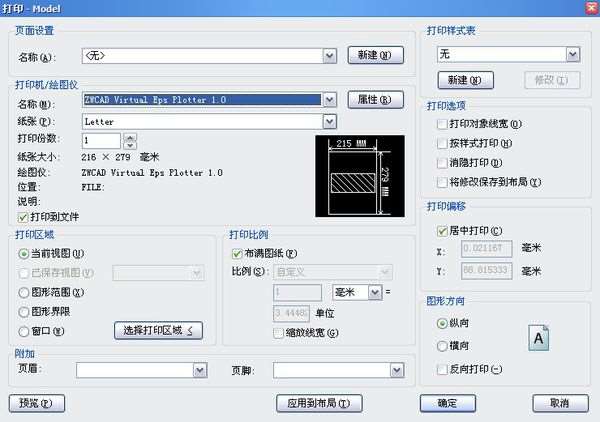

1、打开CAD图，选“打印”，出现如上图。

2、打印机名称选择EPS  pletter虚拟打印机。

3、打印区域选“窗口”，然后点击“选择打印区域”，选择你要打印的区域，然后保存到你想要保存到的位置。

4、在你保存的位置上出现.eps的文件，用PS打开，会提示你选择尺寸和像素。一般A4或A3设置成500像素就可得到高清的JPG图片了。

另一种方法：

以AutoCAD2004为例，打开图纸，按ctrl+p打开打印界面，打印机选择PubliskToWeb JPG.pc3，点击打印机旁的特性，在设备和文档设置一栏里选择自定义图纸尺寸，添加一张分辨率更高的图纸（具体尺寸根据需要请自己研究，数值设到上万都没问题），按确认回到打印界面。

在打印样式表里选择一个打印样式，按编辑打开打印样式编辑器，选择所有的颜色将颜色改为黑色，根据自己的图纸，将各种颜色的线宽改为自己需要的线宽（比如7号线为最粗线，线宽调整为0.5mm，具体线宽需根据自己的要求多试几次），保存并关闭回到打印界面。

选择打印设置，在图纸尺寸一栏里选择刚刚自定义的图纸尺寸，调整到自己需要的各打印参数。

回到打印设备一栏，在文件名和路径一栏里更改自己需要的出图路径，按确定打印。

如何将CAD格式文件转化成图片?

由于工作需要,经常要发CAD图片给客户,他们有些人没有安装CAD软件,各位高手,如何将CAD格式文件转化成图片,方便客户查看...

由于工作需要,经常要发CAD图片给客户,他们有些人没有安装CAD软件,各位高手,如何将CAD格式文件转化成图片,方便客户查看

首先cad可以直接转换为jpg格式的图片  再就是pdf的格式（ctrl+p  选择jpg格式）命令如下图

还有高级点的就是edrawning  个人认为这个最为好

即使是三维  在没有安装相关软件的电脑上也可以看

cad2007如何把图转成jpg

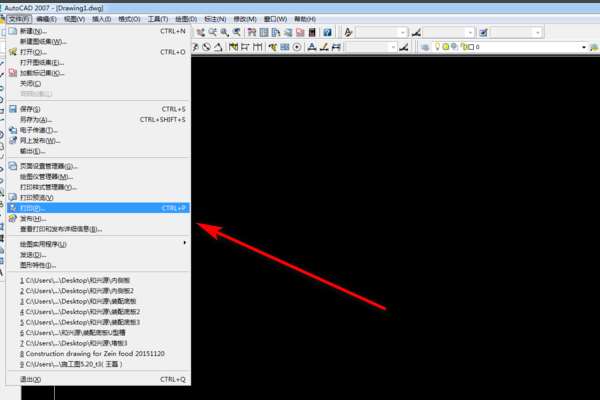

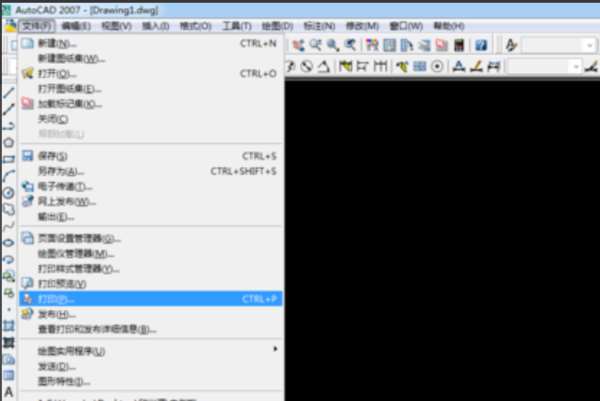

1、打开我们需要转换的图形，单击左上角的文件命令，然后单击下拉菜单中的“打印”。

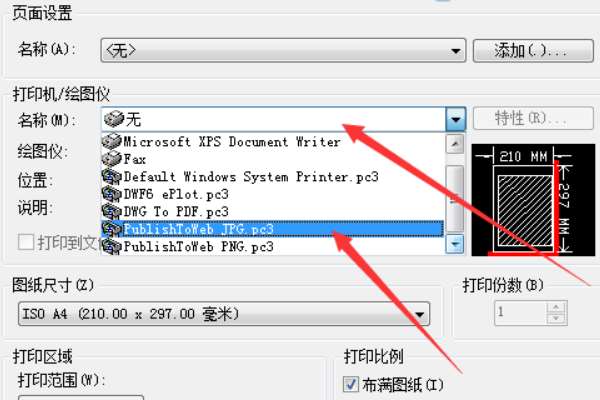

2、在弹出的对话框中，在打印机选项中找到名称，单击右侧的三角形符号，弹出菜单，从下拉菜单中选择pulishToweb JPG.pc3。

3、在弹出的对话框中单击“确定”按钮。

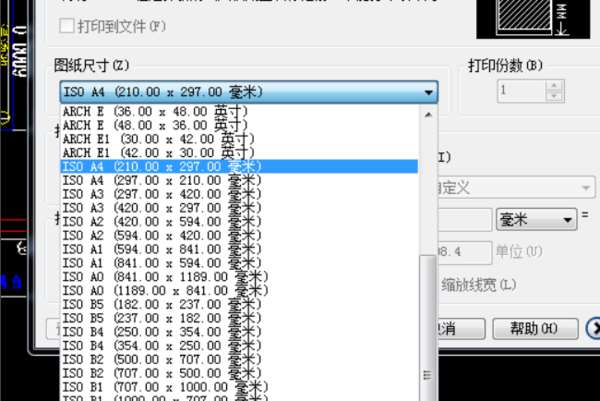

4、在纸张尺寸中选择要打印的纸张尺寸。

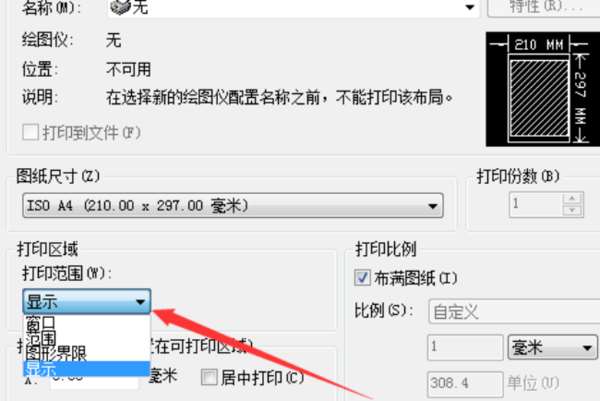

5、在箭头指示的位置选择打印范围。与常规打印类似，我更习惯使用窗口进行选择。选择完成后，您可以单击预览命令以提前查看打印的图形。

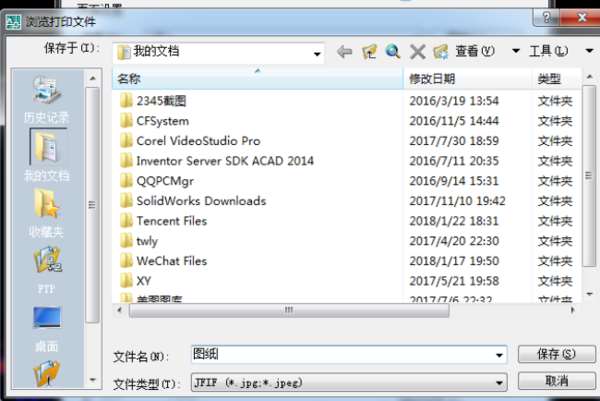

6、确认绘图预览后，单击确认命令，在弹出的对话框中选择文件存储的位置，然后修改名称。确认后，CAD将自动开始输出图像格式的图形。

如何将CAD图 转换成高清晰图片或PDF

如何将CAD图转换成高清晰图片或PDF，我用虚拟打印机打印的不够清晰...

如何将CAD图 转换成高清晰图片或PDF，我用虚拟打印机打印的不够清晰

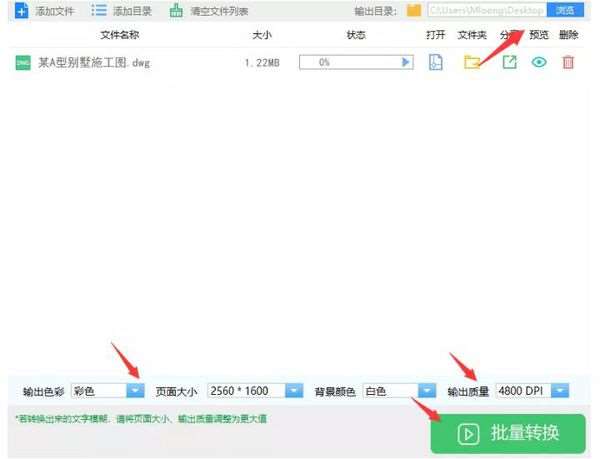

步骤一：首先需要打开您电脑上面的CAD转换器软件，进入软件首页面选择左边选项中的“CAD转PDF”选项按钮进行点击！

步骤二：选择上交的打开在桌面上或是在文件夹里面找到您想进行转换的图纸文件然后进行打开即可！

步骤三：先点击选择上方的输出目录在桌面上选择一个文件夹等会将转换好的图纸文件进行储存即可，之后在下方改变图纸的输出色彩为彩色然后选择改变其输出质量最后点击进行批量转换即可！

怎么快速将CAD转换成高清JPG图片？

怎么快速将CAD转换成高清JPG图片？...

怎么快速将CAD转换成高清JPG图片？

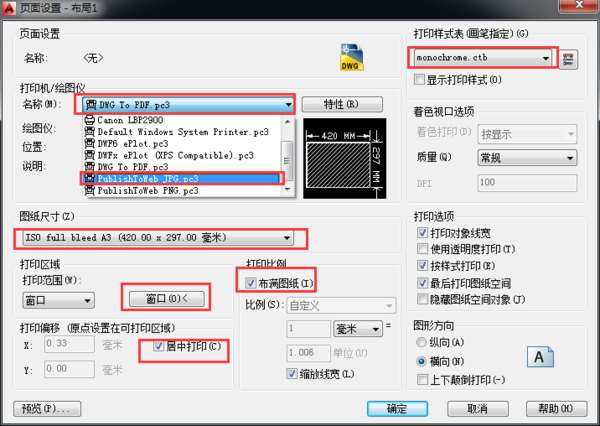

• 首先，用CAD打开你要的文件，找到打印按钮，即 ctrl+p，按照图片上的要求一一操作。。。“3”注意选任何你想要的尺寸，无所谓，建议尽量选大一点的吧。“5”就是把你要导出来的地方框选出来即可。“6”“7”步骤调好，注意“8”位置的显示哦。“9”调成这个格式是想让导出来的pdf格式是单色的，你也可以保持默认不做修改，就可以导出来带颜色的线条。“10”尽量选个高一点的精度吧，没有坏处的哦、、最后点击确定，OK

•

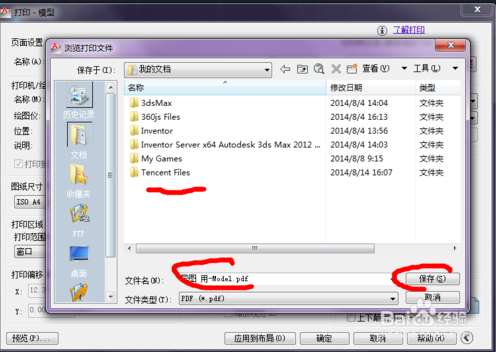

  点“确定”之后就可以弹出这样一个框子，把你要导出来的pdf找个地方存放一下。命名，就ok啦。

•

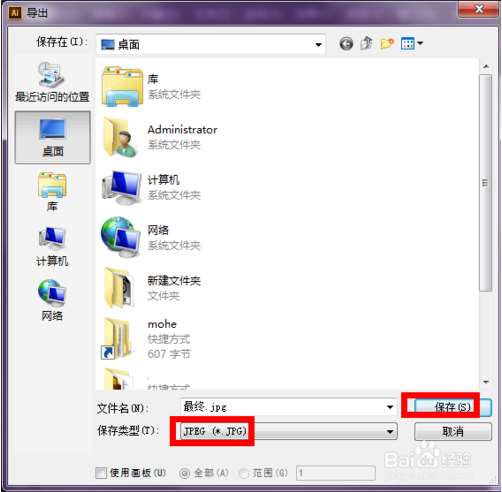

  然后，打开AI，把刚刚那个pdf在里面打开，文件--导出，调一下，或者选其他格式也行，看着办

•

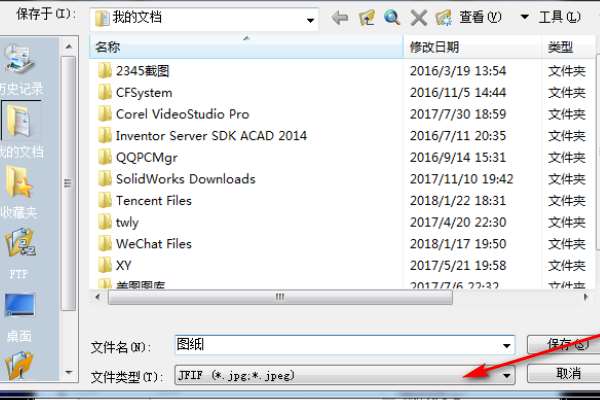

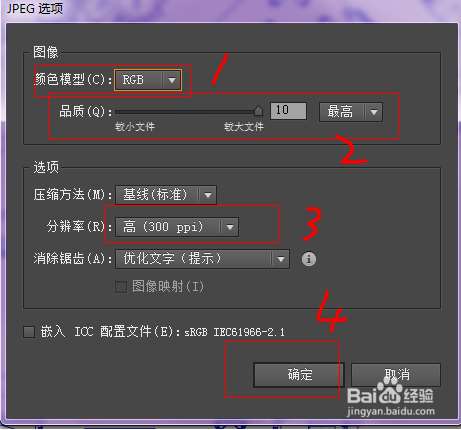

  点击保存，之后弹出这样的窗口，尽量调大一些参数，确定，就OK啦！大功告成！！！撒花，，看看这图，绝对高清，简直完美！


•

CAD图纸怎么转换成清晰的JPG格式图片？

• 打开cad，打开一张图纸。

• 点击左上角的菜单选项，选择打印，在打印机名称处选择后缀为jpj.pc3的选项。

• 设置图片尺寸，选择打印范围，预览图形。

• 点击确定，选择保存位置，点击保存即可。

CAD图纸文件怎么转换成黑白的JPG图片？

page+加车，进入页面设置管理器，点修改，打开页面设置对话框，打印机类型选择好PublishToweb JPG.pc3。然选择好纸型，框好打印范围，打印样式设置成monochrome就可以了。

建议打印机类型还是选择DWG To PDF.pc3比较好，因为PDF格式导出的图是高清的，高度还原CAD的设置，JPG格式导出的图质量不太好。如果你确实需要JPG的图，也可以先导出PDF，再通过PS软件转成JPG。

如何将图片转换成CAD格式？

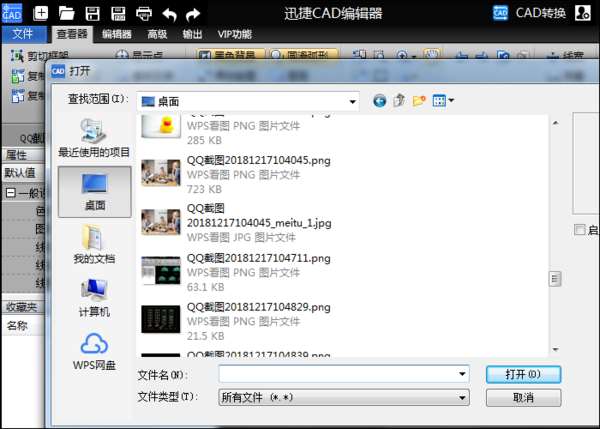

1.在软件点击“文件”—“打开”按钮，弹出文件“打开”窗口。将桌面需要转换为CAD的图片点 击添加即可。如下图所示：

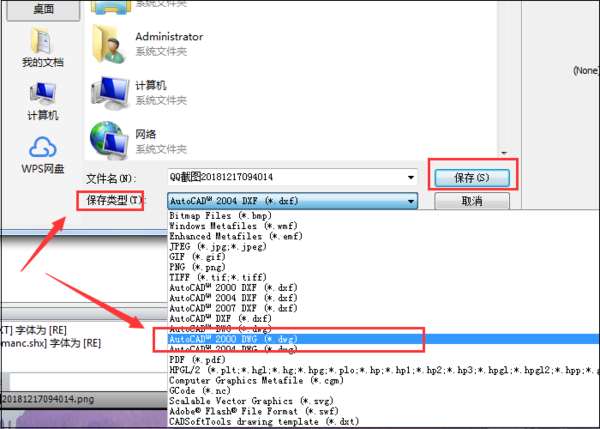

2.图纸添加完成后，选择“文件”下拉框中“另存为”选项，可在弹出另存为弹窗中设置保存为AutoCAD DWG格式文件即可。

3.可以按组合键Ctrl+S调出保存窗口，在弹出的的另存为窗口中，请将保存类型设置成“AutoCAD DWG”。

4.或者直接点 击软件上方另存为图标，将文件设置保存类型（AutoCAD DWG）进行保存即 可。
