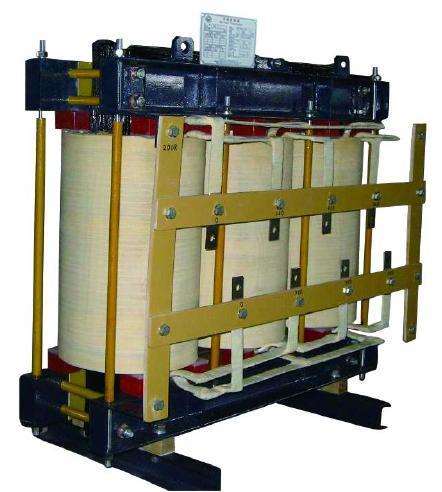

简述自耦变压器结构和工作原理,

自耦变压器的结构与普通双绕组变压器不同，普通双绕组变压器的一、二次绕组都是单独分开的，绕组之间只有磁的联系，没有电的联系。而自耦变压器的二次绕组就是一次绕组的一部分，一、二次绕组之间不仅有磁的联系，还有电的联系。从一次绕组到二次绕组的功率传递，仅有小部分是由电磁感应作用传递，而更大部分是由电路直接传导的。自耦变压器可看作是由普通变压器演变而来，低压绕组可看作是高压绕组的一部分。
其原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。

什么是自耦变压器，它是如何工作的？

自耦变压器：初、次级无须绝缘的特种变压器。这个定义有点“深奥”。让我们换一种说法：输出和输入共用一组线圈的特殊变压器。或者说，初级和次级在同一条绕阻上的变压器。根据结构还可细分为可调压式和固定式。
“自耦”的“耦”是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。通信线路的防护设备中也会使用自耦变压器等保护设备。
特点：
⑴由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料（硅钢片和导线）和结构材料（钢材）都相应减少，从而降低了成本。有效材料的减少使得铜耗和铁耗也相应减少，故自耦变压器的效率较高。同时由于主要尺寸的缩小和质量的减小，可以在容许的运输条件下制造单台容量更大的变压器。但通常在自耦变压器中只有k≤2时，上述优点才明显。
⑵由于自耦变压器的短路阻抗标幺值比双绕组变压器小，故电压变化率较小，但短路电流较大。
⑶由于自耦变压器一、二次之间有电的直接联系，当高压侧过电压时会引起低压侧严重过电压。为了避免这种危险，一、二次都必须装设避雷器，不要认为一、二次绕组是串联的，一次已装、二次就可省略。
⑷在一般变压器中。有载调压装置往往连接在接地的中性点上，这样调压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧会带来所谓的相关调压问题。因此，要求自耦变压器有载调压时，只能采用线端调压方式。
基本原理：
在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为1.5：1~2：1。因为初级和次级线圈直接相连，有跨级漏电的危险。所以不能作行灯变压器。

什么是调零自耦变压器？工作原理？

就是手动调压器。原理同一般变压器一样，只是它与电源不隔离的。一样的，只是输入与输出共零线而已。

一、节电变压器产品描述节电变压器是一种调零自耦变压器，可以不断电调整输出电压的一种自耦变压器，节电变压器可以有效的针对常见电力浪费产生良好的抑制效果。通过这种变压器可以带电调整用电设备的电压，使过高的电压调低，从而达到节电的目的。该系列变压器有三相和单相两类。二、节电变压器应用范围该系列变压器被广泛用于路灯节电器、动力混合节电器、电机动力节电设备、照明节电设备中。节能效益明显大幅度提高。所涉及的行业有“冶金、石化、机械、纺织、酒店、宾馆、住宅小区、广场、机场、港口”等。三、节电变压器结构特征本产品铁心为冷轧取向优质硅钢片迭积而成，线圈结构采用圆筒、椭圆筒和矩形筒式，绕组采用零线调节。具有体积小，性能优，损耗小、噪音低、转换容量小及独特的外形设计，提高节电效益安全可靠。该系列变压器绝缘耐热等级为F级。四、节电变压器订货要求注明型号，输出电流（或额定容量），相数，输入相电压及波动范围（标准±5%）、输出相电压档数及每档电压值，使用环境温度（标准40℃），型号规格从10A至2500A，电压等级可根据客户要求设计 ,特殊规格可定做。 ◆适用场所 98适用于路灯节电器、照明节电器、动力混合节电器、通用型节电器、电机动力节电器等。 ◆容量：2.2KVA~1650KVA ◆电压范围：10KV以下 ◆绝缘等级:F级或H级 ◆频率：50/60Hz ◆相数：单相或三相 ◆产品标准 GB 6450-1986 GB 19212.1-2003 GB/T 10228-1997 GB 19212.14-2007 JB/T 8750-19

自藕变压器工作原理

答：一、自藕变压器工作原理

在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。

二、自藕变压器的特点

1、由于自耦变压器的计算容量小于额定容量。

2、由于自耦变压器的短路阻抗标幺值比双绕组变压器小，故电压变化率较小，但短路电流较大。

3、由于自耦变压器一、二次之间有电的直接联系，当高压侧过电压时会引起低压侧严重过电压。

4、在一般变压器中。

自耦变压器降压启动的工作原理？

自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。

自耦变压器的工作原理是什么？

我也不知道这是不是你想要的回答，这是我朋友跟我讲的，说压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕 组；当为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部 分绕组公共绕组，其余部分称为串联绕组，同容量的自藕变压器与普通变压器相比，不但尺寸小，而 且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。因此随着电力系统的发展、电压等级 的提高和输送量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用. 我朋友说上海美田电器真的不错。

隔离变压器自耦变压器的工作原理？

　　工作原理：隔离变压器采用三相双绕组结构，具有防雷击、防干扰特性。原副边每个绕组分成两个线圈，该两个线圈是用两层互相绝缘的金属箔并绕起来的。于是该两线圈之间就存在电容C（即容性隔离变压器）。

　　变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。电路符号常用T当作编号的开头.例: T01, T201等。

自藕变压器的工作原理及示意图

自耦变压器一、二次绕组不但有磁的联系而且还有电的联系，这样自耦变压器的低压绕组是高压绕组的一个组成部分，好像自耦变压器只有一个统一的绕组似的，自耦的意思也就说这个统一绕组的公共部分和串联部分是通过电磁感应自己耦合起来传输电能的
图纸不好附，你可以想想把高压和低压串联起来，从串联点引出一个出头，两端是高压，抽出的一端和高压末端为低压。

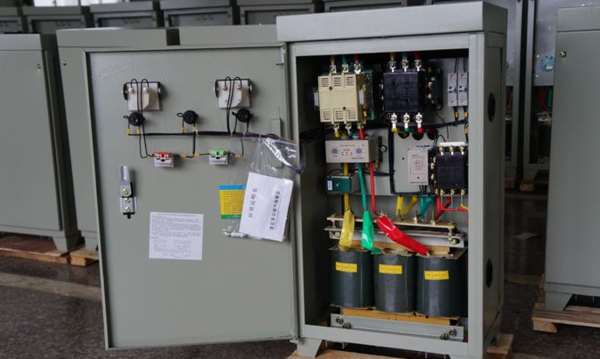

自耦减压起动柜的工作原理是什么？

自耦减压起动柜的工作原理是利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。这种降压启动分为手动控制和自动控制两种。自耦变压器的高压边投入电网，低压边接至电动机，有几个不同电压比的分接头供选择。

设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。

又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2 倍。

由于电压降低为1/K 倍，所以电动机的转矩也降为1/K2 倍。 自耦变压器副边有2～3 组抽头，如二次电压分别为原边电压的80%、60%、40%。

扩展资料

常见故障：

1、带负荷起动时，电动机声音异常，转速低不能接近额定转速，接换到运行时有很大的冲击电流。

分析现象：电动机声音异常，转速低不能接近额定转速，说明电动机起动困难，怀疑是自耦变压器的抽头选择不合理，电动机绕组电压低，起动力矩小脱动的负载大所造成的。

处理：将自耦变压器的抽头改接在80%位置后，在试车故障排除。

2、电动机由启动转换到运行时，仍有很大的冲击电流，甚至掉闸。

分析现象：这是电动机起动和运行的接换时间太短所造成的，时间太短电动机的起动电流还未下降转速为接近额定转速就切换到全压运行状态所至。

处理：调整时间继电器的整定时间，延长起动时间现象排除。

参考资料来源：百度百科-自耦降压启动

自耦减压起动柜的工作原理

自耦变压器降压启动是利用自耦变压器来降低加在电动机定子绕组上的电压,达到限制起动电流的目的。电动机起动时，定子绕组加上自耦变压器的二次电压。起动结束后，甩开自耦变压器，定子绕组上加额定电压，电动机全压运行。
自耦变压器降压起动：将自耦变压器高压侧接电网，低压侧接电动机。起动时，利用自耦变压器分接头来降低电动机的电压，待转速升到一定值时，自耦变压器自动切除，电动机与电源相接，在全压下正常运行。这种起动方法，可选择自耦变压器的分接头位置来调节电动机的端电压，而起动转矩比星 三角降压起动大。但自耦变压器投资大，且不允许频繁起动。它仅适用于星形或三角形连接的、容量较大的电动机
