建筑施工临时用电规范要求有哪些

建筑施工临时用电规范要求如下

一、有关人员的要求：

1、安装，维修或拆除临时用电工程，必须由甲方到场。

2、有关人员应做到如下几点：

（1）、必须持证上岗，有安全用电责任感和对工作负责的精神，操作中要装得安全，拆得彻底，修得及时，用得正确。

（2）、团结互助协作，有集体意识，服从管理。

（3）、及时清除隐患，勤检查，勤维修，勤宣传。

3、用电人员应做到如下几点：

（1）、掌握安全用电的基本知识和所用设备的性能。

（2）、使用设备前必须检查安全装置和防护设施是否完好，严禁设备带“病”运转。

（3）、停用设备必须拉闸断电，锁好开关箱。

（4）、发现问题应立即拉闸断电，及时报告解决。

二、用电线缆的安全措施：

1、架空线必须采用绝缘导线。

2、架空线的档距不得大于35m，线距不得小于30cm，架空线的最大弧垂直处与地面的最小垂直距离不小于4m。

3、架空导线选择不仅要进行负荷计算，还须考虑其机械强度确定，以保持其最小截面为限定条件。

（1）、保护零线严禁通过任何开关和熔断器。

（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯线。

（3）保护零线除了从总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接。

（4）保护零线的截面积不小于工作零线的截面积，同时必须满足机械强度的要求。

（5）重复接地必须接在保护零线上。工作零线不能加重复接地。

（6）保护零线除必须在配电室处重复接地外，还必须在配电线路的中间处及末端做重复接地。

4、实行“一机、一闸、一漏、一箱”制。

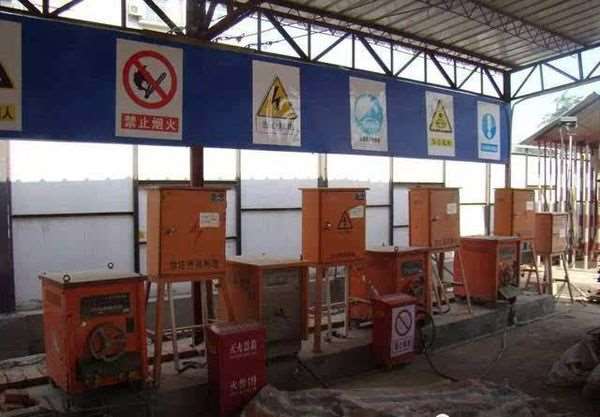

三、配电箱，开关箱的安全措施：

1、配电箱，开关箱的材质应符合下列要求：

（1）、配电箱，开关箱采用铁板或优质绝缘材料制作，铁板的厚度大于1.5mm。

（2）、配电箱内的电器应安装在金属或非木质的绝缘电器安装板上。

2、配电箱，开关箱内部开关电器安装要求。

（1）、箱内电器安装按左大右小，大容量的控制开关，熔断器在左面，右面安装小容量的开关电器。

（2）、箱内所有的开关电器应安装端正，牢固，不得有任何松动，歪斜。

（3）、配电箱，开关箱及其内部开关电器的所有正常不带电的金属部件均作保护接零。保护零线必须用标准的黄/绿双色线，并通过专用的接线端子板连接，与工作零线区别。

3、配电箱，开关箱导线进出口处应符合下列要求：

（1）、配电箱，开关箱内应采用绝缘导线，其性能要良好，接头不得松动，不得有外露导电部分。

（2）、配电箱，开关箱内应采用铜线，保护零线采用绝缘铜线。

4、配电箱，开关箱制作应符合下列要求：

(1)、配电箱，开关箱必须防雨，防尘，必须有门锁。

(2)、端子板放在箱体内配电板下部或箱内底侧边，并分别标明“N”，“PE”。

5、固定式配电箱，开关箱的下底面安装高度在1.3～1.5米间。移动式配电箱，开关箱，其下底面安装高度在0.6～1.0米间。

6、禁止将配电箱，开关箱置于地面并随意拖拉。

7、配电箱和开关箱必须专箱专用，不得随意另引接其他零时用电设备。

8、配电箱，开关箱每月进行一次检查维修。

四、现场照明安全措施：

1、照明开关箱（板）中的所有正常不带电的金属部件都必须作保护接零，所有灯具的金属外壳必须作保护接零。

2、照明开关箱（板）应装设漏电保护器。

3、照明线路的相线必须经过开关才能进入照明器，不得直接进入照明器。

4、室外灯具距地面不得低于3米，室内灯具距地面不得低于2.4米。

五、防灾、防爆、防雷措施 ：

1、本工程由于使用塔吊可借其作为防雷设施，塔吊接地必须与主建筑的公共接地可靠连接，接地电阻不得大于4Ω。对于没有塔吊的工程其高耸金属物架凡≥20米（如脚手架、上料井架）必须安装避雷针（2米）并做好重复接地其电阻不得大于10Ω，以防雷击伤人。

2、所有易燃、易暴及强腐蚀性物品必须加强管理，不得存储、放置在配电箱、开关箱、常用电机具附近。

3、总配电箱、分配电箱及重要电器旁必须配备ABC类型的磷酸铵盐干粉灭火器，以防电器着火能及时扑灭。

六、其它相关措施：

1、项目经理是施工现场安全用电的第一责任人，必须建立完善合理安全施工用电管理制度，建立可行的经济“奖罚制度”，并将安全用电责任逐项逐条落实到人，以便日常工作时查询。

2、项目施工现场安全用电必须执行公司相关的机电设备、机具和线路安装用电检查验收和使用管理规定，未经相关部门和人员检查验收的所有机电设备、机具、和临时安装线路不得善自使用。并建立相关的检查、维修、和用电变更制度，做好所有相关验收、检查、安装、修改、维护记录并收入安全管理资料。

拓展资料：

临时用电管理制度

1、凡属于临时性用电，用电单位或个人应向供电所办理申请手续，经同意双方签订供用电协议并装设计量表计后方可用电。

2、凡属临时性用电，均应装设漏电保护器和短路、过载保护，在雷电频繁地区还应装设浪涌保护。

3、临时用电如需架设线路，则应符合《农村低压电力技术规程》的有关规定。

4、临时性用电不得转供电。用电结束，供电所应拆除临时用电装置，不允许将临时用电直接转为正式用电。

5、供电所对临时性用电的管理应纳入具体责任人的工作考核。管理责任人应加强对其检查和巡逻。

6、临时性客户的内部线路应符合装置标准，并可靠固定；移动电器设备的金属外壳应具备可靠接地，电源线应用完好的绝缘电线，不允许使用破损的电线和不合格的电器设备。

百度百科—临时用电

施工现场临时用电有哪些强制规定

1、临时用电应由项目工程师单独编制施工组织设计，定期对临时用电工程进行检测，电工必须由持证人员进行操作。

2、施工现场配电应遵照《施工现场临时用电安全技术规范》的规定进行布置，本供电系统采用TN—S保护导体和中性导体分离接地系统，在三相五线制供电系统中必须做到三级配电二级保护的要求。

3、每个电气设备必须做到“一机一闸一漏一箱”的要求，线路标志要分明，线头引出要整洁，各电箱要有门有锁，做到防雨防潮的要求，采用的电气设备应符合现行国家标准的规定，并应有合格证件，设备应有铭牌，使用中的电气设备应保持良好的工作状态。

4、配电室必须做到“四防和一通”的要求，确保防火、防潮湿、防水、防动物和保持通风良好，室内应备有绝缘设备，还应备有匹配的电气灭火消防器材，应急照明等安全用具。

5、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。

6、建立技术交底制度和专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图，技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。

7、建立安全检查制度。从临时用电工程开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等。

8、建立电器维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。

9、建立工程拆除制度。工程竣工后，临时用电工程的拆除应有统一的组织指挥，并须规定拆除时间、人员、程序、办法、注意事项和防护措施等。

10、建立巡回检查和评估制度。施工管理部门和企业要按JGJ59-99《建筑施工安全检查标准》定期对现场用电安全情况进行检查评比。

11、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分配、分块、分机落实到人，并辅以必要的奖惩。

12、建立安全教育和培训制度，定期对专业电工和各类用电人员进行用电安全教育和培训。凡上岗人员必须持有关部门核发的上岗证书，严禁无证上岗。

扩展资料

管理制度：

1、凡属于临时性用电，用电单位或个人应向供电所办理申请手续，经同意双方签订供用电协议并装设计量表计后方可用电。

2、凡属临时性用电，均应装设漏电保护器和短路、过载保护，在雷电频繁地区还应装设浪涌保护。

3、临时用电如需架设线路，则应符合《农村低压电力技术规程》的有关规定。

4、临时性用电不得转供电。用电结束，供电所应拆除临时用电装置，不允许将临时用电直接转为正式用电。

5、供电所对临时性用电的管理应纳入具体责任人的工作考核。管理责任人应加强对其检查和巡逻。

6、临时性客户的内部线路应符合装置标准，并可靠固定；移动电器设备的金属外壳应具备可靠接地，电源线应用完好的绝缘电线，不允许使用破损的电线和不合格的电器设备。

参考资料来源：百度百科-施工现场临时用电

参考资料来源：百度百科-临时用电

施工现场临时用电的基本要求是什么

施工现场临时用电设施的基本要求和规定

1、临时用电工程应采用中性点直接接地的380/220V三相四线制低压电力系统和三相五线制接零保护系统。
2、施工现场配电线路：
（1）必须采用绝缘导线；
（2）导线截面应满足计算负荷要求和末端电压偏移 5%的要求；
（3）电缆配线应采用有专用保护线的电缆；
（4）架空线路的导线截面一般场所不得小于100m㎡（钢线）或16 m㎡（铝线），跨越公路、河道和在电力线路挡距内不得小于16 m㎡（钢线）或25 m㎡铝线；
（5）配电线路至配电装置的电源进线必须做固定连接，严禁做活动连接；
（6）配电线路的绝缘电阴值不得小于1000ΩW；
（7）配电线路不得承受人为附加的非自然力。
3、施工现场采用配电线路架空敷设：
（1）采用专用电线杆，电线杆应坚固和绝缘良好；
（2）线杆挡距不小于35m，挡距内无接头；
（3）线间距不小于0.3m;
(4)架空高度不小于距地面4m,距机动车道6m;距暂设工程顶端2.5m;距广播通讯线路1m;距0.4KV交叉电力线路1.2m;距10LV交叉电力线路2.5m;
(5)相序排列,用单横担架设时为L1、N、L2、L3、PE；当双横担架设时，上层横 为L1、L2、L3下层横担为L1、N、PE。
4、施工现场用电缆敷设：
（1）电缆敷设采用直埋地或架空，严禁沿地面明设；
（2）埋地敷设深度不小于0.6m，并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损伤场所时，须另加保护套瓷；
（3）架空敷设时应采用沿墙或电杆绝缘固定，电缆的最大弧垂处距地不得小于2.5m;
（4）电缆接头盒应设置于地面以上，并能防水、防尘、防腐和防机械损伤；
（5）在建工程内的临时电缆的敷设高度不得小于1.8m。
5、施工现场用电设备的负荷线：
（1）应采用橡皮护套，铜芯软电缆；
（2）电缆的防护性能应与使用环境相适应；
（3）电缆芯线中有用作保护接零的黄/绿双色绝缘线；
（4）敷设应不受介质腐蚀和机械损伤；
（5）电缆无中间接头和扭结。
6、施工现场用三相互线接零保护系统的保护线要求：
（1）保护线（PE线）的统一标志为黄/绿双色绝缘导线；
（2）PE线应自专用变压器，发电机中性点处或配电室总配电箱电源进处的零线（N线）上引出；
（3）PE线的截面应不小于所对应的工作零线截面，并满足机械强度要求，与电气设备相接的PE线应为截面不小于2.5㎡的多股绝缘铜线。
7、施工现场用机械设备不带电的外露导电部分的保护接零要求：
（1）应做保护接零的机械设备；
①电机、变压器、电焊机的金属外壳；
②配电屏控制屏的金属框架；
③配电箱、开关箱的金属箱体；
④电动机械和手持电动工具的金属外壳；
⑤电动设备传动装置的固定金属部件；
⑥电力线路的金属保护壳和敷线钢索；
⑦起重机轨道；
⑧电力线杆上电气装置的金属外壳和金属支架；
⑨靠近带电部分的金属围栏和金属门等。
（2）可不做保护接零的情况：
①安装在配电屏、控制屏金属框架以及配电箱开关箱的金属箱体上，并能保证金属性连接的电器、仪表的金属外壳；
②安装在发电机同一固定支架上的用电设备的金属外。
（3）施工现场保护接零的连接规定：
①保护接零线必须与PE线相连接，并与工作零线（N线）相隔离；
②自备发电机组电源与外电线路电源联锁，并与之相五线制接零保护系统联锁，严禁并列运行。
8、施工现场用电设备的要求：
①符合用电设备不带电的外露导线部分保护接零规定；
②保护外壳完备；
③绝缘电组值不小于，异涉电动机的定子冷态2MΩ，定子热态0.5MΩ,转子冷态0.8 MΩ,转子热态0.15 MΩ;手持电动工具,Ⅰ类2 MΩ,Ⅱ类7 MΩ,Ⅲ类10 MΩ,
④设备周围不得堆放易燃、易爆物。
9、施工现场用配电屏（盘、箱）和开关箱的设置与使用：
（1）动配电和照明配电盘（箱）宜分开设置，如合置于一屏（盘、箱）中时，应分路设置。
（2）配电箱、开关箱的箱体应用铁质或优质绝缘材料制作，并能防水、防尘；
（3）配电屏（盘、箱）和开关箱应装设电源隔离开关（含分路隔离开关）、短路保护器、过载保护电器，其额定值和动作整定值应与其负荷相适应；
（4）开关箱实行“一机一闸制”，不得设置分路开关；
（5）配电屏（盘、箱）和开关箱中必须设置漏电保护器，其选择应符合国家GB6829的要求。
（6）配电屏（盘）和总配电箱中漏电保护器的额定漏电动作电流应大于30MA，额定漏电动作时间应大于0.1S，但其乘积应小于20MA•S，并应装设电压表，电流表和电度表。
（7）开关箱中的漏电保护器，对一般场所，额定动作电流不大于30MA，动作时间小于0.1S;对潮湿和有腐蚀介质场所,额定动作电流不大于15MA,时间小于0.1S.
（8）屏（盘）、箱应作名称、用途、分路标记，箱门配锁，停止作业时断电上锁，箱内不得直接按其他用电设备，不得放置杂物，更换熔体时，不得使用代用品。
（9）维修人员必须是专业电工并必须使用绝缘电工器材，维修时，维修点的前一级电源开关必须分闸断电，并悬挂醒目的停电标牌；
（10）配电屏（盘、箱）开关箱周围应有宽度不小于1M的通道，并不得堆放杂物，不得有灌木杂草，液体浸溅，物体打击，强烈振动和热源烘烤，严禁存放易燃、易爆物和腐蚀介质。
（11）屏（盘）箱必须安装牢固，移动式配电（开关）箱必须装设在坚固稳定的支架上，严禁置于地面。
10、施工现场配电室和控制室的基本要求及规定：
（1）应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动的地方。
（2）应自然通风，并有防雨雪、防动物进入措施。
（3）配电室的建筑物的耐火等级不应低于3级，室内应配置消防用品。
（4）配电室内必须保持规定的操作，维修通道光度，保持清洁，严禁设置杂物，门应外开，并配锁。
11、施工现场照明供电要求：
（1）一般场所的照明电压为220V；
（2）地下室、高温、有导电粉尘和狭窄的场所，照明电压应不大于36V；
（3）潮湿和易触及照明线路的场所，照明电压不大于24V；
（4）特别潮湿、导电良好的地面、金属容器内，照明电压不大于12V；和灯电压不大于36V；
（5）照明变压器应为双绕组型，严禁使用自耦变压器；
（6）正常环境下照明器选用开启型，潮湿环境下选用密闭防水型，易燃、易爆选用防爆型。
12、施工现场防雷接地要求：
（1）配电室和总配电箱进、出线处应设阀型避雷器或将其架空，进、出线处绝缘子铁脚作防雷接地。
（2）防雷接地的电阻值不大于3Ω。
（3）当施工现场与外电线路去同一供电系统时，电气设备应根据当地规定作保护接零或接地，不得一部分设备采用保护接零，而另一部分设备采用保护接地。
（4）施工现场的电力系统严禁利用大地作相线或零线。
（5）作防雷接地的电气设备，必须同时作重复接地。
（6）保护零线的每一重复接地电阻值应不大于10Ω，塔吊的重复接地电阻值不应大于4Ω。
13、施工现场使用电设备5台以上或用电设备在50KW以上时，应编制临时用电施工组织设计；5台和50KW以下时，应编制安全用电技术措施和用电防火措施。

陕西建隆建设有限公司
2008-1-1

施工现场临时用电安全技术规范的内容

安全用电措施包括下列内容。
(一） 安全用电技术措施
1、 本工程选择TN-S供电系统。 它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
2、 设置漏电保护器
（1） 施工现场的总配电箱和开关箱至少应设置两级漏电保护器，而且两级的漏电动作电流和额定漏电动作时间应做合理配合，使之具有分级保护的功能。
（2） 开关箱中必须设置漏电保护器，施工现场所有用电设备，除做保护接零外必须在设备负荷线的首端处安装漏电保护器。
（3） 漏电保护器应安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
（4） 漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s.
使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小与0.1s.
3、 电气设备的设置应符和下列要求
（1） 配电系统应设置室外总配电箱和分配电箱，实行分级配电。
（2） 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
（3） 开关箱应由末级分配电箱配电。开关箱应“一机一闸一箱”，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。
（4） 总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。
（5） 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。
（6） 配电箱、开关箱安装应要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3米，小于1.5米。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.6-1.5米。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm.。
（7） 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
4、 电气设备的安装
（1） 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱内，金属板与配电箱体应做电气连接。
（2） 配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得倾斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
（3） 配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
（4） 配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。连接线应使用截面不小于2.5平方毫米的绝缘铜芯导线。导线接头不得松动，不得有外漏带电部分。
（5） 各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。
（6） 配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。
（7） 导线剥削不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
5、 电气设备的防护
（1） 在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
（2） 施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1KV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1-10KV时，其最小安全操作距离为6m；当外电架空线路的电压为35-110KV时，其最小安全操作距离为8m。起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2米。
（3） 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1KV以下时，最小垂直距离为6米；外电线路电压为1-35KV时，最小垂直距离为7米。
（4） 对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮拦、围拦或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。
（5） 对于既达不到最小安全距离，又无法搭设防护措施的施工现场，施工单位必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。
6、 电气设备的操作与维修人员必须符合以下要求：
（1） 施工现场内临时用电的施工和维修必须有经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。
（2） 各类用电人员应做到：
1） 掌握安全用电基本知识和所用设备的性能；
2） 使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；
3） 停用的设备必须拉闸断电，锁好开关箱；
4） 负责保护所有设备的负荷线、保护零线和开关箱。发现问题及时报告解决；
5） 搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
7、 电气设备的使用与维护
（1） 施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
（2） 检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
（3） 配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记。
（4） 总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。
（5） 各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其他临时用电设备。
（6） 熔断器的熔踢更换时，严禁用不符合原规格的熔体代替。
8、 施工现场的配电线路
（1） 施工现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设在专用电线杆上。
（2） 架空线路的导线截面最低不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于10平方毫米；当用铝芯绝缘线时，其导线截面不小于16平方毫米。
（3） 架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线条数的50%，且一根导线只允许有一个接头。
（4） 架空线路的排列：
①TN-S系统或TN-C-S系统供电时，和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE。
②TN-S系统或TN-C-S系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为L1、L2、L3，下层横担，面向负荷从左至右为L1、（L2、L3）、N、PE。当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。
（5） 架空线路的档距一般为30米，最大不得大于35米；线间距离应大与0.3米。
（6） 施工现场内导线最大弧垂与地面距离不小于4米，跨越机动车道时为6米。
（7） 架空线路所使用的电杆应为专用混凝土杆或木杆。当使用木杆时，木杆不得腐朽，其梢径应不小于130mm。
（8） 架空线路所使用的横担、角钢及杆上的其他配件应视导线截面、杆的类型具体选用。杆的埋设、拉线的设置均应符合有关规范规定。
9、室内导线的敷设及照明装置
（1） 室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5米。
（2） 进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大与2.5米，室外要做防水弯头。
（3） 室内配线所用导线截面应按图纸要求施工，但铝导线截面最小不得小于2.5平方毫米，铜导线截面最小不得小于1.5平方毫米。
（4） 金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件。
（5） 室外灯具距地面的高度不得小于3米，室内灯具不得低于2.4米。插座接线时应符合规范规定。
（6） 罗口灯头及接线应符合下列要求：
1） 相线接在与中心触头相连的一端，零线接在与罗纹口相连的一端。
2） 灯头的绝缘外壳不得有损伤和漏电。
（7） 各种用电设备、灯具的相线必须经开关控制，不得将相线直接接入灯具。
（8） 暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为2-3米，与门口的水平距离为0.1-0.2米，拉线出口应向下。
（9） 严禁将插座与搬把开关靠近装设；严禁在床上设开关。
(二)安全用电组织措施
1. 建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2. 建立技术交底制度。向专业电工、各类用电人员介绍临时用电组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
3. 建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以 监视临时用电工程是否安全可靠，并做好检测记录。
4. 建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
5. 建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
6. 建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
7. 建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。
8. 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。

参考资料： 兄弟，我是从施工现场临时用电施工组织设计里面复制的

施工现场临时用电规范

临时用电规范:

1、工地所有临时用电由专业电工(持证上岗)负责，其他人员禁止接驳电源。

2、施工现场每个层面必须配备具有安全性的各式配电箱。

3、临时用电，执行三相五线制和三级漏电保护。由专职电工进行检查和维护。

4、所有临时线路必须使用护套线或海底线。必须架设牢固，一般要架空，不得绑在管道或金属物上。

5、严禁用花线、铜芯线乱拉乱接，违者将被严厉处罚。

6、所有插头及插座应保持完好。电气开关不能一擎多用。

7、所有施工机械和电气设备不得带病运转和超负荷使用。

8、施工机械和电气设备及施工用金属平台必须要有可靠接地。

9、接驳电源应先切断电源。若带电作业，必须采取防护措施，并有三级以上电工在场监护才能工作。

扩展资料:

施工现场临时用电组织设计应包括下列内容：

1、现场勘查；

2、确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；

3、进行负荷计算；

4、选择变压器；

5、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。

6、设计防雷系统

7、确定防护措施

8、制定安全用电措施和电气防火措施。

电器设备的操作与维修人员必须符合以下要求：

A、施工现场临时用电的施工维修必须由经过培训后取得上岗证的专业电工完成，初级电工不允许进行中高级作业。

B、各类用电人员应做到：

a、掌握安全用电基本知识和所用设备的性能。

b、使用设备前，必须按规定穿戴和配备好相应的劳动保护用品；并检查电气装置和保护设施是否完好。严禁设备“带病”运转。

c、停用的设备必须拉闸断电，锁好开关箱；

d、负责保护所用设备的负荷线，保护零线和开关箱，发现问题及时解决。

e、搬运或移动用电设备，必须经电工切断电源并作妥善处理后进行。

参考资料来源:百度百科–施工现场

最新版的《施工现场临时用电安全技术规范》是哪版？

我看了好多都说是2005，可是我看到有2012版。。但是百度百科里查不到到，请问那是最新版么？...

我看了好多都说是2005，可是我看到有2012版。。但是百度百科里查不到到，请问那是最新版么？

1、最新版本：今天是2019年1月13日，目前为止最新版本是（JGJ46-2005）《施工现场临时用电安全技术规范》，临时用电还有另外一个重要的规范（GB50194-2014）《建设工程施工现场供用电安全规范》。
2、行业标准和国家规范的区别：
（1）GJG46是建工行业标准，GB50194是国家标准，国家标准是最低要求，行业标准一般高于国家标准。
（2）、JGJ46-2005目前还没有新版，（GB50194-2014）出来后，JGJ46-2005最新版本也许还在修订中或者是被GB50194-2014替代还不清楚，我认为有了GB50194-2014，没必要再有JGJ46了，毕竟绝大多数内容雷同，让人无所适从。GB50194-2014比较新，有新内容，JGJ46-2005已经有不符合国家标准的内容，而且JGJ46-2005中有些条文已经不符合当前施工现场使用的要求。
比如：JGJ46-2005中接零和接地文字概念不清。GB50194-2014中临时用电已经把TN-C排除在外了，而且保护接零、保护接地已分得比较清楚，不是糊里糊涂的叫保护接零、保护接地。新国标中临时用电现场人员接触较多的分配电箱和开关箱没有保护接零的做法，只有在TN-C-S的转接总配电箱中存在保护接零PEN，总配电箱处同时重复接地并引出专用保护接地线PE供临时用电，也就是说：新国标中施工临时用电不允许采用三相四线制，须采用三相五线制。

施工现场临时用电安全技术规范jgj46-88什么时候开...

于2005年4月15日发布实施。

施工现场临时用电安全技术规范（JGJ 46-2005）为中华人民共和国建设部于2005年4月15日发布的技术规范，中国建筑工业出版社出版。

《施工现场临时用电安全技术规范》主要内容有：总则；术语、代号；临时用电管理；外电线路及电气设备防护；接地与防雷；配电室及自备电源；配电线路；配电箱及开关箱；电动建筑机械和手持式电动机具；照明；基本规定；本规范用词说明；附：条文说明。

扩展资料：

施工现场临时用电安全要求规定：

1、合理正确选择导线截面，从理论上杜绝线路超负荷使用，保护装置要认真选择，当路线上处长期超负荷时，能在规定的时间内动作保护线路。

2、导线架空敷设时其安全距离必须满足规范要求，当配电线路采用熔断做短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许截流的2.5倍，或明敷绝缘导线允许截流量的1.5倍。

3、配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行度，按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。

参考资料来源：百度百科-施工现场临时用电安全技术规范

施工现场临时用电安全技术规范

我把总配电箱的漏电保护器用分配电箱的断路器互换，监理非要改回来。我觉得我做到三级配电两级保护了请大师门给讲解一下...

我把总配电箱的漏电保护器用分配电箱的断路器互换，监理非要改回来。我觉得我做到三级配电两级保护了
请大师门给讲解一下

　　施工现场临时用电安全技术规范
　　1、 严禁非电工作业人员私自乱拉、乱接电线。挪动电箱、电气设备时必须有且至少有一名电工在场。
2、 施工现场内的所有电器设备的金属外壳必须与专用保护零线连接。
3、 保护零线应单独敷设，不作他用。重复接地线应与保护零线相连接。与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。保护零线的统一标志为绿/黄双色线。任何情况下不准使用绿/黄双色线做负荷线。
4、 正常情况下，下列电气设备不带电的外露导电部分，应作保护接零。
电机、变压器、电器、照明器具、手持电动工具的金属外壳；电气设备传动装置的金属外壳；配电柜的金属外壳。
5、 发电机、柴油空压机的排烟管道必须伸出室外，发电机、柴油空压机及其控制配电室内严禁存放油桶。
6、 架空线必须采用绝缘铜线或绝缘铝线。
7、 架空线必须设在专用电杆上，严禁假设在树木、脚手架上。
8、 电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
9、 橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的荷重。橡皮电缆的最大弧垂距地不得小于2 .5m。
10、 潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时必须作保护接零。
11、 动力配电箱与照明配电箱宜分别设置，如何置在同一配电箱内，动力和照明线路应分路设置。
12、 配电箱、开关箱应装设端正、牢固、移动式配电箱、开关箱应装设在坚固的支架上。
13、 配电箱、开关箱必须防雨、防尘。箱内的电器必须可靠完好，不准使用破损、不合格的电器。
14、 每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。
15、 开关箱内的漏电保护器其额定漏电动作电流应不大于30 mA，额定漏电动作时间应小于0.1S。使用于水泵等潮湿场所的漏电开关，其额定动作电流应不大于15mA。额定漏电动作时间应小于0.1 S
16、 手动开关电器只许用于直接控制照明电路和容量不大于5.5kW的动力电路。容量大于5.5kW的动力电路应采用自动开关电器或降压起动装置控制。
17、 配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆。
18、 进入开关箱的电源线，严禁用插销连接。
19、 所有配电箱均应标明其名称、用途，并作出分路标记。
20、 所有配电箱门应配锁，配电箱和开关箱应由专人负责。
21、 所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
22、 对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
23、 施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
24、 配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。
25、 配电箱、开关箱内不得挂接其他临时用电设备。
26、 熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
27、 配电箱、开关箱的进线和出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。
28、 现场照明禁止使用碘钨灯，现场选用额定电压为220V的照明器。
对下列特殊场所应使用安全电压照明器：
一、 隧道、人防工程，有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明、电源电压应不大于36V；
二、 在潮湿和易触及带电体场所的照明电源电压不得大于24V。
三、 在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不得大于12V。
29、 照明灯具的金属外壳必须做保护接零。单相回路的照明开关箱（板）内必须装设漏电保护器。
30、 室外灯具距地面不得低于3m，室内灯具不得低于2.4m。

建筑施工现场临时用电设备有哪些？

1、一般建筑施工现场临时用电设备有:
桩工机械，如潜水式钻孔机、静力压桩机、回转式钻机等；
各类水泵，如污水泵、泥浆泵、潜水泵、清水泵等；
塔式起重机、井字架、龙门架、施工电梯、轮胎式起重机等；
蛙式夯机等；
混凝土搅拌机、插入式振动器、平板振动器、电动混凝土泵等；
砂浆搅拌机、地面抹光机、水磨石机、墙面抹灰机等；
钢筋加工机械如钢筋对焊机、钢筋切断机、钢筋调直机、钢筋点焊机、埋弧焊机、压力焊机等；
电焊机、交流弧焊机、无齿切割机、套丝机、电动压力机、烘箱等；
发电机组、变压器等；
手持式电动工具，如角向磨光机、冲击钻、电锤、手枪钻………
2、施工现场临时用电，应执行《施工现场临时用电安全技术规范》JGJ 46规范的规定外，且应符合国家现行有关强制性标准的规定。

施工现场临时用电方案

临时用电施工组织设计
一、工程概况
唐山滨湖庄园403~406栋住宅楼位于唐山市路南区三角地，六层砖混。
二、用电管理是临时用电安全技术规范的核心内容。按施工现场临时用电施工平面布置图，据以用电设备多于五台以上及用电设备总容量以超过50KW以上《规范》规定：临时用电设备在五台及五台以上或设备总容量在50KW及50KW以上者，应编制施工组织设计。为此本工程编制临时施工组织设计。
三、按规范编制临时用电施工组织设计
1、现场勘探；
1）根据在建工程的施工组织设计和施工进度计划安排，总平面布置图和拟定的临时用电布置图，确定所用机械设备的位置和三级配电的层次及导线敷设的部署等。
2）该工程为筏板基础，周圈铺设40х4镀锌扁铁连成一体作为避雷接地体，与室外机械及配电系统相连，分别在三处（即总配电箱处、配电线路的中间处和末端处）做重复接地。每处的重复接地利用5-6个基础钢筋用电焊施焊。每处的接地电阻值用接地测试仪测得均符合接地电阻值要求。
2、电源选择：根据本工程实际工程量和电力需用量，临时供电由场地附近业主的电力系统供电。
电力系统选择：根据现场实际情况，将配电线路设在道路一侧。挖掘电缆沟，敷设电缆，不得妨碍交通和施工机械的装拆及运转，并避开堆料、挖槽、修建临时工棚用地。室内低压动力线路及照明线路，皆用绝缘导线。
确定电源进线，总配电箱，分配电箱等的位置及线路走向：
1）该工程施工现场临时用电总电源是由建设单位从外部高压线经变电器变电所得380/220电压引入，送至到施工单位指定的地点（总配电箱处）。整个施工现场按三级配电布置，（示意图表示）：总配电箱→分配电箱→开关箱→用电设备。配电箱、开关箱按现场顺时针逐以编号箱内所用开关明显的标志注明，其回路和所控用电设备等，所运行的开关均有专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电伤害。
2）配电线路建设单位送至总配电箱处的电源线为三相四 线制380/220V低压供电系统。自总配电箱开始二级配电，严格按三相五线制（TN—S系统）覆盖施工现场。做到工作零线和保护零线严格分开。正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载（即220V照明及220V用电设备使用）。其中保护零线与其他各导线颜色应区别开来宜采用绿/黄双色线。
3）施工现场中使用的配电箱、开关箱，对固定式的安装高度要求箱底与地面的垂直距离均为1.3m。手持式电动工具应采用移动式开关箱（用 D 表示）、内装漏电保护器。配电箱、开关箱进出线口一律设在箱底的下地面且有防绝缘损坏措施。整个施工现场采用二级漏电保护。在配电箱和开关箱内装设漏电保护器，使之具有分级分段的保护功能，有门有锁有防雨措施，箱内无杂物。
购置漏电保护器和安装运行及维修均应按规范规定。
4）从总配电箱至各分配电箱间导线线路均为直埋暗设，从分配电箱联系各开关箱的各导线埋地。做法：挖深60cm深，电缆加套管，上铺5㎝砂，砂上平铺一层红砖，上铺素土，在首末端位置插埋地标记。
5）防护用品措施：临时用电在安全防护上，应采取有效措施，杜绝一些不得因素得发生，消除一切隐患。
首先，我们选用国家级达标配电箱及分箱、开关箱、电缆采用三相五芯电缆，对电缆采用穿塑料管并埋敷地下不低15㎝，增设屏障、遮拦、围栏或保护网，并悬挂醒目得警告标志牌。
另外，在维修电气设备时，应有电气工程技术人员或专职安全员负责看护，并备有消防栓两台。
6）接地与防雷设计：
在施工现场用的中性点直接接地的电力线路中采用接地保护系统。电气设备的金属壳与专用保护零线连接，详见下图设计所示：

注：1、-工作接地 2、-重复接地 3、-外露可导电部分
A、B、C为相线，N为工作零线，PE为保护零线。
防雷系统采用在塔吊、脚手架等最高点位置设置避雷针，基本覆盖整个施工现场，基础接地点采用螺栓与基础设计避雷带焊接的镀锌扁铁压接，上断避雷针与下端避雷带采用10㎜2多股铜芯线做电气连接并与重复接地分开设置。
7）现场施工用电干线及接线系统详见施工现场临时用电总平面布置图。
3、进行负荷计算：
1）确定计算负荷，按下列供电系统图程序进行计算:

2）用电量计算：
名称 功率/台（KW） 台数 用电容量（KW） 使用情况
塔 吊 26 2 52 常用
物料提升机 16 2 32 断续使用
砂浆搅拌机 7.5 1 7.5 断续使用
钢筋切断机 3.0 3 9 常用
钢筋弯曲机 3.0 2 6 常用
套子机 2.2 2 4.4 断续使用
钢筋切割机 2.2 1 2.2 断续使用
调直机 2.2 1 2.2 断续使用
电 锯 5.5 1 5.5 常用
电 刨 3.5 1 3.5 常用
振捣器 2.2 4 8.8 断续使用
平板振捣器 4 1 4 断续使用
潜水泵 2.2 2 4.4 常用
电动机总额定功率 141.5
闪光对焊 80 2 160 断续使用
电渣压力焊 31 2 62 断续使用
电焊机 20 2 40 常用
电焊机总额定功率 262
现场照明
办公区、生活区 20.0 常用
电动机总额定功率：∑P1=141.5kw
电焊机总额定功率：∑P2=262kw
照明用电：∑P3=20.0kw
cosф: 电动机功率因素,取0.75；
K1，K2，K3，
相应动力机械折减系数：
K1=0.6， K2=0.5， K3=1.0
P总=1.10（K1∑P1÷cosф+ K2∑P2+ K3∑P3）
=1.10×(0.6×141.5÷0.75 +0.5×262+1.0×20.0)
=1.10×(113.2+131+20)
=290.6KVA
说明：根据施工进度和大型设备断续使用情况，使用业主提供的380V交流电SL7-500/10（额定容量500KVA）的变压器，即可满足施工需要。
（1） 现场用电导线截面计算及选择。
配电导线的选择
按导线的持续允许工作电流选择：
用电设备的P1功率为：
P1=2.2+2.2+3+2.2+31+4.4+28
=73kw；
其工作总电流为：I线=K∑P/（31/2U线cosф）
=0.9×73×1000/（31/2×380×0.7）
=65700/460.73
=142.5A
故主导线选用（3根×25mm2 ）+（2根×16mm2 ）铜芯橡皮线，满足使用要求。
用电设备的P2功率为：
P2=4.4+31+28
=63.4kw；
其工作总电流为：I线=K∑P/（31/2U线cosф）
=0.9×63.4×1000/（31/2×380×0.7）
=57060/460.73
=123.9A
故主导线选用（3根×25mm2 ）+（2根×16mm2 ）铜芯橡皮线，满足使用要求。
用电设备的P3功率为：
P3=20+3+80+3+3+3+80
=192kw；
其工作总电流为：I线=K∑P/（31/2U线cosф）
=0.9×192×1000/（31/2×380×0.7）
=172800/460.73
=375.1A
故主导线选用（3根×50mm2 ）+（2根×25mm2 ）铜芯橡皮线，满足使用要求。
4、电气平面图和接线系统图（见附图）
5、安全用电技术措施和电气防火措施
1）在建工程与外电线路之间按下表保持规定的安全操作距离。如无法保证规定的安全距离时，必须采取设置防护性遮栏、栅栏以及悬挂警告标志等防护措施。
表：在建工程（含脚手架）的外侧边缘与外电空线路的边线之间的最少安全操作距离
外电线路
电压（kV） 1以下 1—10 35—110 154—220 330—500
最小安全
距离（m） 4 6 8 10 15
2）施工现场临时用电必须采用三相五线制，使用五芯电缆线，达到三级配电，二线保护，漏电保护器与用电设备相匹配且符合用电规范规定，各种电箱高度均应离地面1.3—1.5M,所有的电箱必须做好防雨措施。
3）所使用的配电箱、开关箱及五芯电缆线必须使用省推荐产品。
4）低压外电线路架设须用专用电杆，严禁架设在树木、脚手架上。低压配电线路架设用有绝缘外层的电缆，使用绝缘子架设，埋地敷设应加防护套管，埋深0.6M。施工现场除开关箱到设备允许有短距离拖地线外，不得有任何拖地线，照明线架设必须符合规范要求。
5）配电箱前不得有杂物，应有足够2人工作的空间，电箱门、锁齐全，箱内无杂物，应悬挂“电工工作警示牌”，总配电箱、分箱及开关箱内各配电装置及接线应按规定进行设置。箱内保护接零与重复接地符合规定，接线整齐有序、正规、符合规范规定。多路配电有明显标记，专用保护零线设置合理有效，符合用电规范。
6）总箱、分箱及开关箱内各配电装置完整无损，参数与设备容量匹配，符合用电规范要求。
7）专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出，重复接地的接地线必须连接在PE线上，在同一配电系统中严禁一部分做保护接零，另一部分做保护接地，以免发生伤害事故。
8）现场临时用电的安全技术交底应安分部分项下达，内容详尽，交底人、接底人签字明确，严格按照“倒闸操作”顺序要求进行电工作业。
9）所有易发生电气起火的危险部位和重点部位均配置一定数量的干粉灭火器及其它有效的灭火器材。
10）经常组织施工现场临时用电安全检查，发现隐患及时进行排除，确保施工现场临时用电正常、安全运行。

建筑工地临时用电规范

建筑工地（construction site)，粤语称建筑地盘、施工地盘，简称地盘，是一处正在发展建筑项目，进行土木工程的地点，其范围常有围板、铁丝网或者围墙所封闭，限制人员及物料、机械和车辆的进出。

人说山西好风光伴奏

愿做菩萨那朵莲歌词
