CAD用布局如何画图及布局画图

CAD用布局画图的具体操作步骤如下：

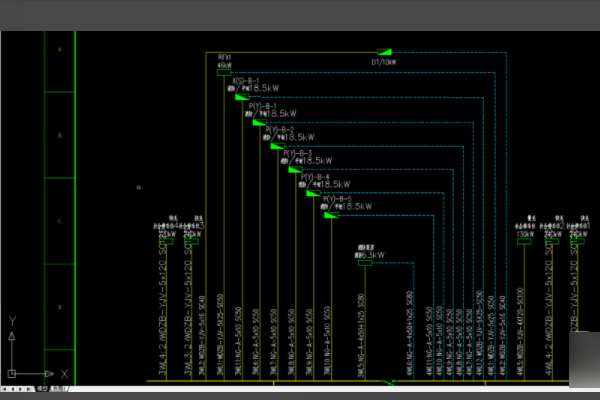

1、首先我们打开电脑里的CAD软件打开模型里面的图纸。

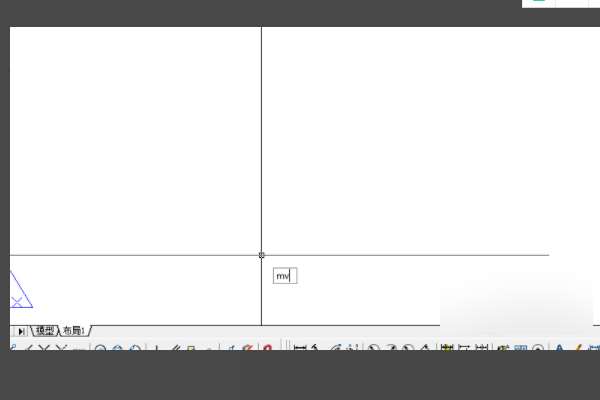

2、然后我们打开布局，键入MV命令。

3、输入mv命令以后，我们按住鼠标左键在画图界面上拉出一个框。

4.、然后我们双击框内空白部分，即可进入布局窗口。

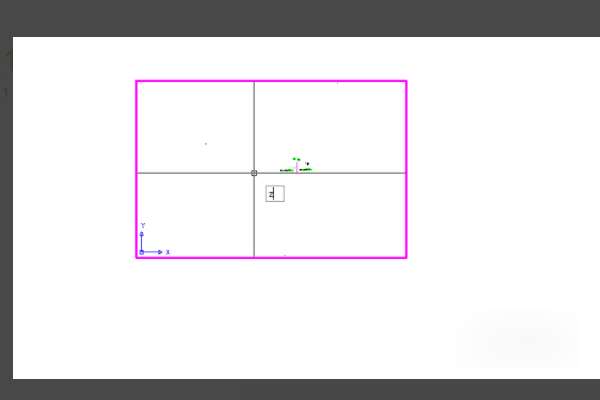

5、进入以后，我们在命令栏键入Z命令，创建合适比例窗口。

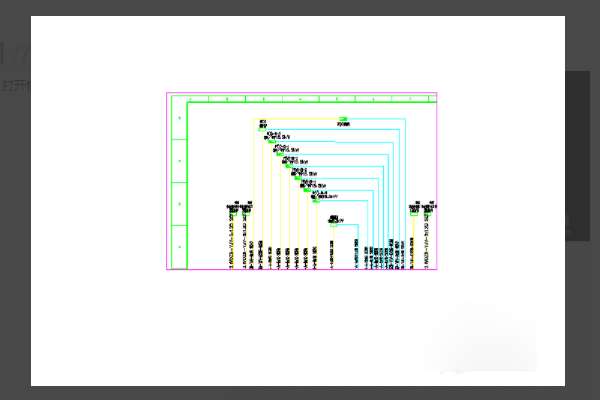

6、输入合适的比例，将需要在布局中显示的内容拖至合适的位置，切记以后键入比例的布局窗口，不能使用鼠标滚轮拖动，使用鼠标滚轮会使得内容被放大或者缩小。

7、完成操作以后，双击窗口外内容，即可退出布局编辑，如图所以坐标系脱离窗口显示，通过以上步骤即可解决CAD用布局如何画图的问题。

cad怎么在布局里画图

看到很多同学都在cad布局中里画图在模型里看上去全是重叠的想学学请大神帮忙最好有教程546579837@qq.com谢谢感觉好还会加分...

看到很多同学都在cad布局中里画图 在模型里看上去全是重叠的 想学学 请大神帮忙
最好有教程 546579837@qq.com 谢谢 感觉好还会加分

http://www.abbs.com.cn/bbs/post/view?bid=31&id=7285716&sty=1&tpg=5&age=60
前几天我也在研究，链接里希望能帮到你，其实挺简单的，不要想的太复杂！

谁知道CAD布局画图的方法啊？？？最好是简单易懂的

如果有资料也可以发给我805570915@qq.com...

如果有资料 也可以发给我805570915@qq.com

1.将绘制的模型分层，如墙体、铺装、天花、家具等等，当然也不要过细，不然容易混乱
2.在图纸空间（即布局）中，调入图框
3.输入mv回车，绘制视口，根据图纸排版或读图需要，进行排版，之后对视口内的内容进行筛选，如平面图，需要将天花造型、地面铺装等不相干的项隐藏（采用图层冻结），达到同一模型不同视口的不同显示。
4.对每个视口进行比例控制，选择视口，08以上版本在屏幕右下角可以直接选择比例；也可以双击视口内部，输入：z回车，s回车，1/100xp回车（1//100是指视图比例是1:100）。
5.设置标注样式，输入d回车，细节过多，不仄述，根据需要调整。
6.对调整好的视图进行尺寸及文字标注。
7.调整图号、索引号等相关项
8.完成布局出图。

跪求CAD布局画图视频教程和设置

现在继续CAD布局空间画图设置及步骤...

现在继续CAD布局空间画图设置及步骤

你所说的布局 是什么 请仔细说明你所遇到的困难。如果是说设置图形单位、界限步骤如下
第一 ： 输入LIMITS 这是规划图形界限，输入0 回车或空格，再输入你需要的图形界限，即纸张大小。第二：输入Z 空格将全局比例因子设置为你想要的值根据具体需要，三：再输入UN 空格设置图形单位为 毫米精度为0 四：规划图层输入LA 空格按ALT+N新建图层更改图层名称，根据需要。然后点击应用，稍后点确定就OK了。

CAD如何在布局里面画图

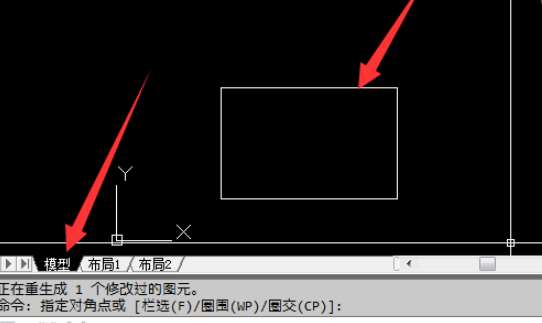

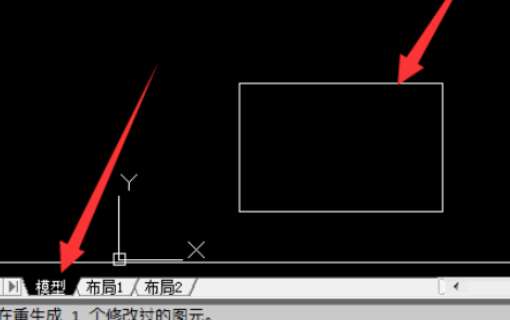

1、电脑打开AutoCAD，然后点击进入布局。

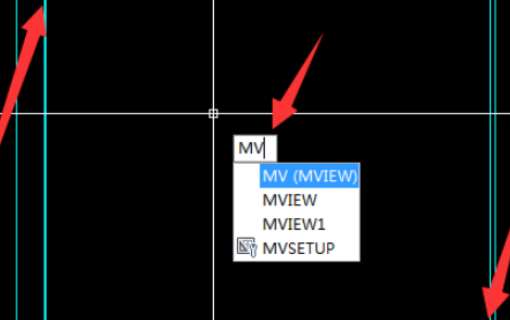

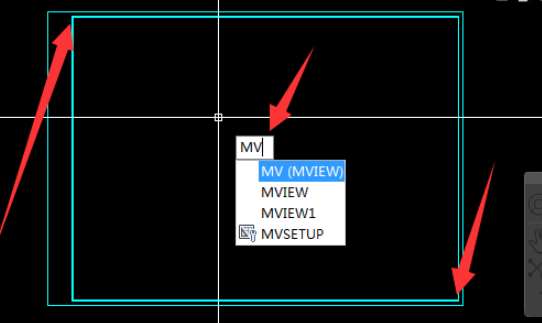

2、进入布局后，可以输入MV进入视口命令进入编辑状态，也可直接双击视口进入编辑模式。

3、进入布局编辑模式，就可以正常画图了。

4、画完图之后，双击视口外空白处就可以退出编辑，返回视图还是可以看到在布局中画的图。

CAD布局和图层应用的完整教程

我以前也纠结过这个问题哪有那么多免费又详细的教程看多了都头疼，我告诉你我总结的最简单的方式吧图层是用来便于对不同类型的对象的图纸或图元分类管理与编辑，图层好比是手工绘图时代的透明薄膜，每张薄膜上绘制不同的对象，并且命名，如主要轮廓线，尺寸标注，文字等，不同的图层可以有不同的现实状态如打开关闭冻结解冻等。 MV+空格创建新布局可以按照图框的比例缩放模型里面的图层例如SC+空格1/70xp就可以在布局里面画图了绝对原创请哦有不懂得还可以问我

如何在CAD布局里面画图

       你好，在CAD布局中画图分如下两种情形：

1. 在布局中创建图元：CAD中在布局里面创建图元与在模型中创建图元操作基本相同。

2. 在布局中显示模型中绘制好的图元：在布局中利用新建视口的方式显示模型中已经绘制好的图元，具体步骤如下。

• 启动CAD程序后，点击命令栏上方的布局（就是模型旁边的布局），会产生一个空白的文件

• 在命令栏里输入命令：“mv”，按回车键，十字光标会变成拖拉状

• 任意选定一个点，然后拖拉鼠标，形成一个布局框，松开鼠标右键

• 把鼠标移动到布局框内，双击，框线变粗，说明布局做好了，可以在里面显示模型中的图元

CAD布局及规范作图教程

CAD布局及规范作图教程由于后面的视频看不了了，有的麻烦分享下，哥们太穷啦，发下253668577koukou的...

CAD布局及规范作图教程 由于后面的视频看不了了，有的麻烦分享下，哥们太穷啦，发下253668577koukou的

'cad中怎样在布局里画图

1、计算机打开AutoCAD，然后单击以输入布局。

2、输入布局后，可以在视口命令中输入MV进入编辑状态，也可以直接双击视口进入编辑模式。

3、进入布局编辑模式，可以正常绘图。

4、绘制完图表后，双击视口外的空白处退出编辑，并返回视图查看布局中绘制的图表。

怎么使用CAD布局画图

1.首先在布局中建立一个打印外框，比如A4的大小是210*297的，然后复制一些出来
2.用MV快捷键开视窗，指定打印外框对角线
3.双击进入就可以画图了
4.在外面双击就切换到布局视图了
