曲谱自学网今天精心准备的是《cad如何导入图片》，下面是详解！

怎样将JPG图片如何导入到CAD图纸中？

1、在CAD 工作页面命令栏中输入 imageattach命令；

2、回车后提示选取导入图片的存储位置；

3、选取图片后出现附着图片窗口；

4、确定后在CAD窗口中选取插入位置及比例大小；

5、确定后图片及插入CAD中。

如何在CAD中插入图片

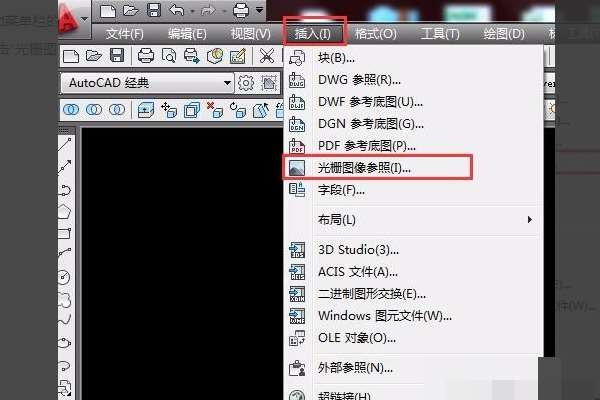

1、首先在电脑上打开CAD软件，然后在CAD软件的上方工具栏中选择“插入”-“光栅图像参照”。

2、接下来选择自己需要插入的图片。

3、接下来确认需要插入的图片，没有什么问题就点击“确定”即可。

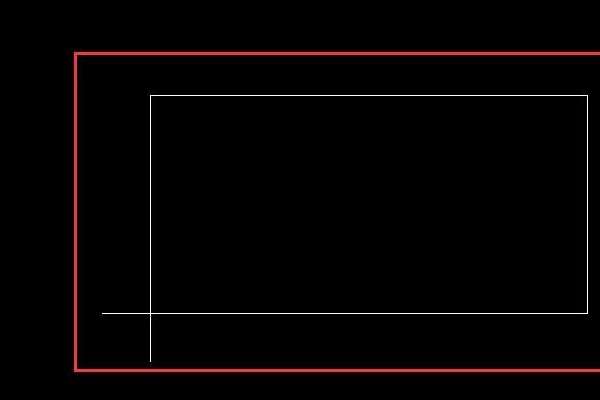

4、接下来在CAD中用鼠标左键点击，就会出现一个框，然后移动十字光标，这个框会变大或变小，选择好大小再点击下鼠标左键。

5、然后就会看到图片插入进来了。

如何讲图片导入到CAD中

1、打开AutoCAD，在工具栏选择【插入】---【光栅参考图】

2、选择你要插入的图片，选择【插入类型】---【插入点】--【确定】，把图片插入到CAD。

3、选择图片，右击，选择【图像】--【调整】；在弹出的调整对话框中，调整亮度、对比度、淡入度等。使图片的底色调整到合适自己的屏幕亮度,方便制图。

4、选择直线AB和底图，按快捷键AL，指定源点为直线AB前端对着直线CD前端，直线AB后端对着直线CD。基于远点缩放，选择【是】。

5、这样，就得到与图片实际尺寸一致的直线，然后就可以对着制图。对着图片进行规范化作图。

cad2008怎么导入图片

cad2008怎么导入图片...

cad2008怎么导入图片

利用CAD软件的插入功能即可导入图片，具体操作请参照以下步骤，演示软件为CAD2008。

1、首先在电脑上打开CAD软件，然后单击插入菜单，选择光栅图像参照命令。

2、在弹出来的对话框中，找到需要的图片，选定后打开。

3、然后在出来的图像对话框中单击确定按钮。

4、单击确定后，就会来到cad制图面板提示指定插入点，这时只需选择一个插入点位置单击一下。然后就可以按个人需求设置一个指定的缩放比例因子，默认是比例是1。

5、完成以上操作后，图片就被插入到CAD软件中了。

2014版CAD怎么导入图片

利用CAD的插入功能即可导入外部图片，具体操作请参照以下步骤。

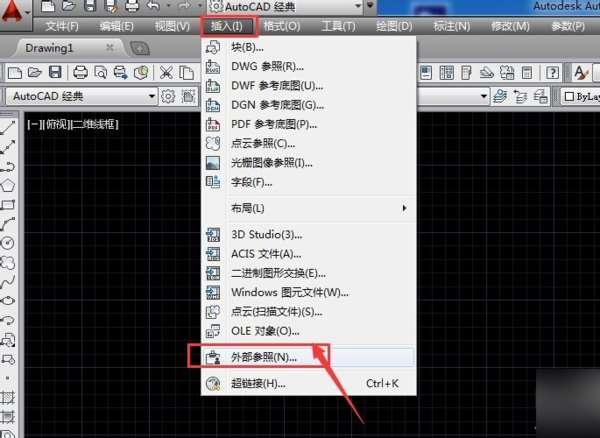

1、在电脑上打开CAD2014版软件，点击“插入”菜单中的“外部参照”选项。

2、然后弹出外部参照的选项板，找到并点击“附着图像”选项。

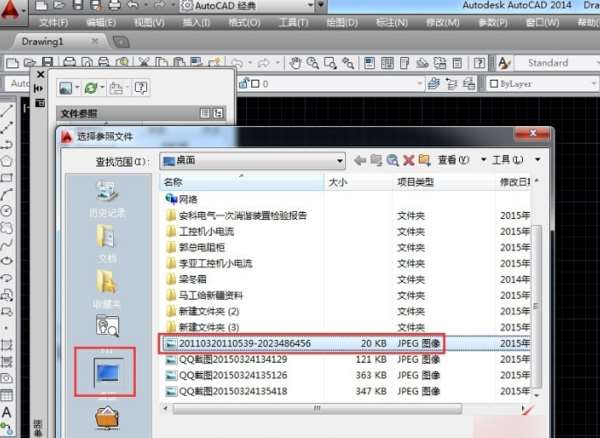

3、然后在打开的“选择参照文件”对话框中打开目标图片。

4、然后弹出附着图像的选项面板，可以进行“路径类型/缩放比例/旋转角度”等方面的设置。

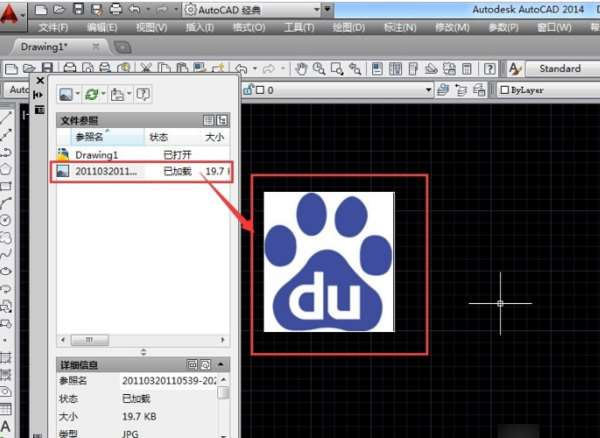

5、以上参数都设置好后点确定，然后在CAD图编辑区域就会出现导入的图片了，在外部参照选项卡上，显示已经加载了图片文件。即可完成在2014版CAD中导入图片。

如何在CAD中插入图片？

CAD中插入的不是规则图片有时是不规则的，还需要对图片的形状进行裁剪并拉弯就是图片中的这种这是在上面命令中完成的？求解！...

CAD中插入的不是规则图片 有时是不规则的，还需要对图片的形状进行裁剪 并拉弯 就是图片中的这种 这是在上面命令中完成的？求解！

点击菜单“插入”→“光栅图像参照”
在弹出的“选择图像文件”窗口中选择要插入的图形文件即可
接着在CAD中指定图像的插入点和图像的比例因子（即CAD中显示的图像和原图像的比例关系）。
图像参照法插入的图像只是一个参照图像，CAD文件中并没有包含图像文件，当删除文件夹中的图像文件时，CAD中的图像也就不会显示。删除图像文件后CAD中的显示内容在原来显示图像的地方，由于CAD找不到图像文件，所以只是显示原来图像文件所在的路径。这样当CAD文件用来交流时，就必须连同图像文件所在的文件夹连同发给对方

更多扩展补充

扩展

这个方式不对  做不出这个效果   还有其他的方式吗？

补充

文件如果有背景的话在ps里去掉背景色   储存为png格式的   在CAD里导入该文的

文件

如何将图片导入cad并编辑

1、准备一张需要插入的图片。

2、点击cad菜单栏的“插入”按钮，在出现的下拉框中点击“光栅图像参照”。

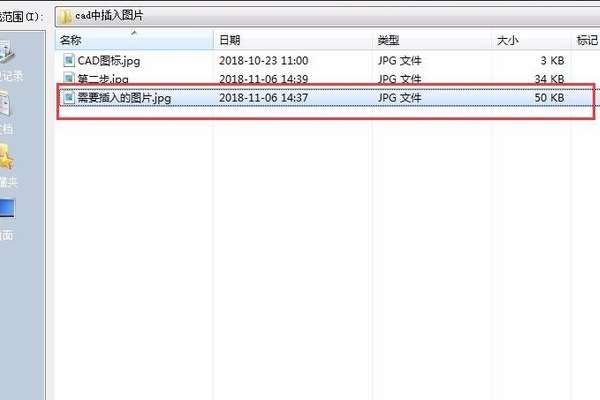

3、在弹出的对话框中，找到需要插入的图片。

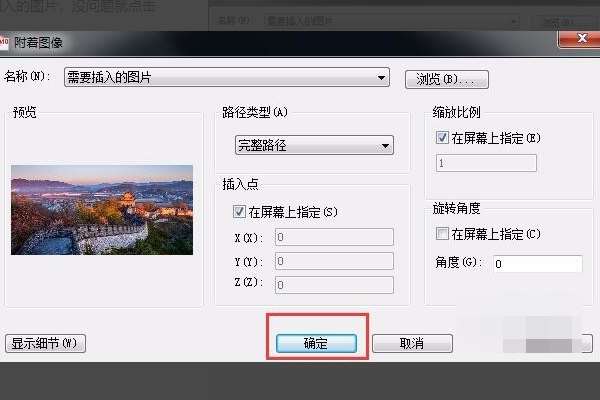

4、确认要插入的图片，没问题就点击“确定”。

5、在cad中点击一下鼠标左键，会出现一个框，移动十字光标，这个框会变大或变小，选择好大小再点击下鼠标左键。

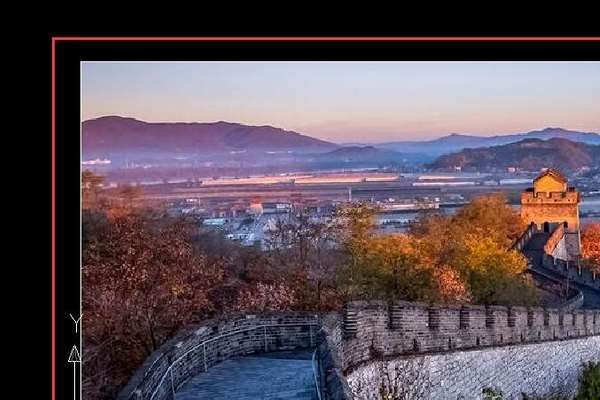

6、图片插入进来了。

如何在CAD2015上导入JPEG图片

复制，粘贴。用画图板打开图片，裁剪需要的部分，复制。打开CAD，选择粘贴。

CAD2007怎么插入本地图片

图片比较大是一张在PS上合并起来的地图。直接粘贴复制进去就是白的，没其他的显示，从OEL插入，提示图片未在注册表中注册，求插入方法，越详细越好。...

图片比较大是一张在PS上合并起来的地图。直接粘贴复制进去就是白的，没其他的显示，从OEL插入，提示图片未在注册表中注册，求插入方法，越详细越好。

1、首先，在电脑上打开CAD绘图软件，等待CAD软件打开后自动进入到绘图界面。

2、在绘图界面的菜单栏中，找到插入选项。

3、然后左键选择插入选项，在插入选项中找到光栅图像参照选项。或者在命令条中输入命令字符-imageattach来选择光栅图像参照选项。

4、然后左键选择光栅图像参照选项，软件会出现一个选择参照文件的对话框，在该对话框中找到我们需要插入的图片位置，然后选择要插入的图片。

5、确定好插入的图片以后选择确定，这时候软件会出现一个附着图像的对话框点击确定。

6、选择确定以后，进入到绘图界面。接下来按住鼠标左键下拉，将图片大小放置到合适尺寸后在单击左键确定，这时候图片就插入到CAD中了。

CAD制图时如何插入一张图片？

①在命令框中输入“IMAGEATTACH”命令字符，即 将光栅图像附加到当前图形。

②点 击菜单栏里的“插 入”-“图像-附上光栅图像”选项按钮，即 将光栅图像附加到当前图形。

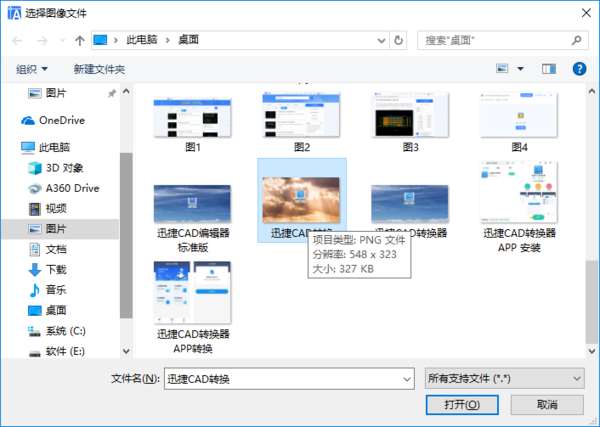

2.然后会跳转出“选择图像文件”弹窗，我们选择合 适的图片作为需要插 入的图片，点 击“打开”按钮确 定。

3.这时候会直接跳转出“附着图像”弹窗，我们可以根据自定义需求对插 入图片进行相应的设置。

例如：

插 入点：勾选在屏幕上指 定；

比例：勾选在屏幕上指 定；

旋转角度：设置为0；

任意选择勾选“使用透明度”、“显示剪辑边界”等；

之后点 击“确 定”按钮即 可。

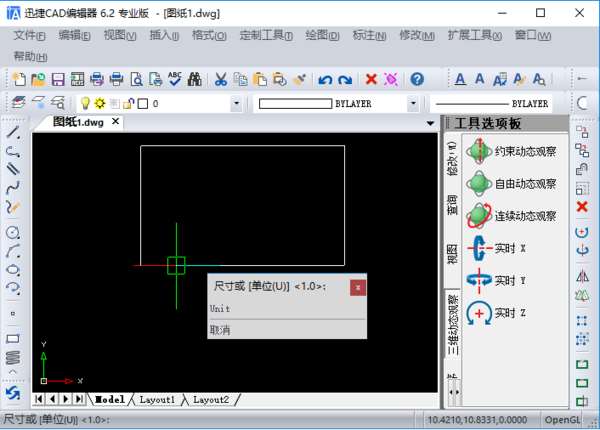

4.然后会跳转回绘图框中，我们移动光标选择合 适的位置作为插 入点，点 击一下鼠标左键，即 可把图片插 入到CAD图纸中。

之后我们点 击菜单栏里的“文件”-“保存为”选项按钮，在弹出的“图形另存为”弹窗中选择合 适的存储位置，把插 入到CAD中的图片另存为新的CAD图纸，也可以说是把该图片转换成CAD图纸格式。
