图解电磁炉维修的介绍

• [diàn cí lú]

  电磁炉

  编辑

本词条由“科普中国”百科科学词条编写与应用工作项目 审核 。

电磁炉又称为电磁灶，1957年第一台家用电磁炉诞生于德国。1972年，美国开始生产电磁炉，20世纪80年代初电磁炉在欧美及日本开始热销。

电磁炉串接灯泡法维修好的正确方法分享给大家

首先将电磁炉的电源串联一个灯泡（150W-200W最好200W）不放锅开机200W灯泡不亮，自检通过，然后将电磁炉火候调到小档位后再放锅灯泡有规律的一亮一暗（注意亮度很高，且能够正常工作，...

首先将电磁炉的电源串联一个灯泡（150W-200W最好200W）不放锅开机200W灯泡不亮，自检通过，然后将电磁炉火候调到小档位后再放锅灯泡有规律的一亮一暗（注意亮度很高，且能够正常工作，会有加热的声音），拿走锅，灯泡即灭不亮不闪烁。将电磁炉火候调到最高后放锅灯泡会突然亮起不闪烁然后电磁炉会因为电压功率不够自动停机，会伴随有滴滴滴滴滴的声音（灯泡恢复不亮）然后关机。这样电磁炉是正常的。请各位爱好维修的同志们，分享一下维修知识 展开

1、首先将电磁炉的电源串联一个灯泡（150W-200W最好200W）不放锅开机200W灯泡不亮，自检通过。

然后将电磁炉火候调到小档位后再放锅灯泡有规律的一亮一暗（注意亮度很高，且能够正常工作，会有加热的声音），拿走锅，灯泡即灭不亮不闪烁。

2、将电磁炉火候调到最高后放锅灯泡会突然亮起不闪烁然后电磁炉会因为电压功率不够自动停机，会伴随有滴滴滴滴滴的声音（灯泡恢复不亮）然后关机。这样电磁炉是正常的。

扩展资料：

电磁炉维修技巧-七步维修技巧

1、先不要忙着试机 ，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。

2、试机时先不要坐锅，同时在电磁炉的供电电路中串联25瓦的白炽灯，以防内部短路而爆机，使故障扩大。此时观察灯泡的亮度，如果正常亮度，说明内部已短路。如果灯泡闪烁，说明振荡电路工作基本正常。

3、判断振荡电路是否工作，用一只蜂鸣器和一只发光二极管并联后放在炉面上可有效观察电磁炉。发光二级管闪烁说明电磁炉工作正常。

4、打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。

5、常见的易损元件是 :大功率大阻值，电容变小或失容、电阻变大或开路、LM339损坏。

6、按键的损坏极为简单，很可能是受潮而漏电引起。

7、很多都是电源插座引起，修复后尽量更换电源插座。

参考资料：串联（电路连接方式）_百度百科

电磁炉检修技巧

拆开电磁炉感温元件接不接，那其他的检测电路工作正不正常，电源有可能保护吧，另外发热盘的供电电压是多少啊，还没接触过此类产品，想多了解其工作原理，望赐教，如IBGT损害，重点检...

拆开电磁炉感温元件接不接，那其他的检测电路工作正不正常，电源有可能保护吧，另外发热盘的供电电压是多少啊 ，还没接触过此类产品，想多了解其工作原理，望赐教，如IBGT损害，重点检查那些元件，谐振电容，还有其他么，它的供电电压是多少，BCE分别是多少，检测是发热盘不接，有没有影响，或者是用什么代替 展开

电磁炉又称为电磁灶，1957年第一台家用电磁炉诞生于德国。1972年，美国开始生产电磁炉，20世纪80年代初电磁炉在欧美及日本开始热销。

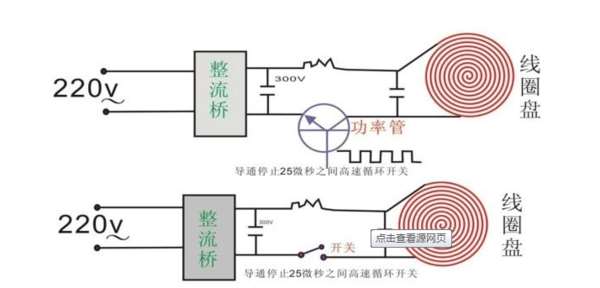

电磁炉的原理是电磁感应现象，即利用交变电流通过线圈产生方向不断改变的交变磁场，处于交变磁场中的导体的内部将会出现涡旋电流（原因可参考法拉第电磁感应定律），这是涡旋电场推动导体中载流子（锅里的是电子而绝非铁原子）运动所致；涡旋电流的焦耳热效应使导体升温，从而实现加热。

故障解决
不开机（按电源键指示灯不亮）
（1）按键不良　检查并更换按键板
（2）电源线配线松脱　重接
（3）电源线不通电　重接或换新
（4）保险丝熔断　更换
（5）功率晶体IGBT坏　更换
（6）共振电容C103坏　更换
（7）阴尼二极体　检查并更换
（8）变压器坏，没18V输出　检查并更换
（9）基板组件坏　更换
置锅，指示灯亮，但不加热
（1）线盘没锁好　锁好线盘
（2）稳压二极管ZD101坏　换稳压二极管ZD101
（3）基板组件坏　换基板组件
灯不亮，风扇自转
（1）LED插槽插线不良　重新插接或换LED板
（2）稳压二极管ZD2坏　 换稳压二极管ZD2
（3）基板组件坏　换基板组件
加热，但指示灯不亮
（1）LED二极管坏　换LED二极管
（2）LED基板组件坏　换LED基板组件

电磁炉的维修技巧有哪些

故障一：电磁炉开机烧保险

维修技巧：
在进行电磁炉的维修时，遇到电磁炉开机烧保险这样的情况，先将电磁炉线盘上的接脚线断开，重新换保险，之后测量它两端的电压，桥式整流直流输出电压为220V-300V，当没有出现电压或者是小于这一电压，那么即便是重新更换了保鲜也会继续被烧。在判断电磁炉故障时，我们就可以断定为桥式整流块损坏，如果在测试电压的时候有电压，那么我们可以判断出是电磁炉的IGBT损坏，重新将这一部件更换，故障即可排除。

在对电磁炉进行检查过程中，如果电磁炉的桥式整流和IGBT都能正常进行工作，但是仍旧出现烧保险的情况，那么通常都是因为电磁炉中的IA8316S集成块损坏，当IA8316S集成块输出的脉冲角度过大的时候，就会导致IGBT出现过载，最终烧坏保险，在维修时重新更换一个IA8316S集成块即可。

故障二：电磁炉整机无反应

维修技巧：
电磁炉出现整机无反应同时也没有出现爆机的情况，在拆开电磁炉的同时也没有发现保险丝被烧，那么可以初步断定的是电磁炉电源芯片被损坏。电源芯片产生出的18V电压经过了7805之后会变成+5V电压供CPU进行工作，这时如果提供不出相应的电压，那么电磁炉CPU也就不能正常的进行工作了，这时我们在对电磁炉检修是就主要对其芯片进行检测。
故障三：电磁炉不加热

维修技巧：
电磁炉在使用时如果出现指示灯亮而电磁炉报警不加热或者是断续加热的情况，对于已经长时间使用过的电磁炉来讲，会出现这样的情况一般是它的微动开关出现了故障。电磁炉微动开关被损坏之后，就会导致电磁炉CPU在进行工作时判断错误，最终造成指示灯亮而电磁炉报警不加热的情况。对电磁炉维修时主要是更换它的微动开关。

故障四：电磁炉在使用过程中无法调节功率

维修技巧：
在电磁炉的维修方法中，遇到这样的情况可能是因为电磁炉它的加热/定温电阻短路导致电磁炉操作面板功率调节的这一个按钮无法使用，这时在对电磁炉进行修理的时候就需要将其损坏的元件进行更换。

主控IC出现损坏同样会导致电磁炉在使用过程中无法进行功率调节，一般使用年限比较长的电磁炉最容易出现这样的问题，电磁炉长时间处在高温的环境下，就会增加IC损坏的概率，在维修电磁炉是我们就需要对电磁炉的IC进行更换。
在电磁炉的常见故障中，电磁炉不加热是其中最为常见一个故障，一般会影响电磁炉不加热的原因有很多，这里我来总结一下会导致电磁炉不加热的原因有哪些。

从外部原因来看，会导致电磁炉不加热的原因主要是电网电压高于或者是低于了电磁炉它的工作电压，这时电磁炉在运行过程中它的保护系统就会自动进行强制断电使得电磁炉停止加热；当电磁炉内部温度过高的时候，它的温度警报装置就会自动启动，强行关闭加热的功能，那么电磁炉也就不能正常的进行工作了。

从内部原因看，会导致电磁炉不加热的内部原因主要有电磁炉温度传感器出现开路、短路保护IGBT管超压保护和IGBT过流保护。在对电磁炉进行维修的时候我们其实就可以从这些方面主要入手。

简单来来讲电磁炉的维修方法和技巧是非常多样的，但是只要我们能够知道电磁炉的故障主要出现在哪里那么在维修的时候其实也就没有那么麻烦。我们想要知道电磁炉的故障其实还可以通过它的显示屏上显示出的故障代码得知，这个时候你还得去多了解一下不同品牌型号的电磁炉它们的故障代码主要有哪些了。

怎样修理电磁炉

电磁炉坏了可能原因和解决方法：
1、电源保险管烧断。
检测方法：万用表检测阻值无穷大，或者目测保险管内部发黑或者发，,更换时要先排除后面的电路有短路的地方.
2、功率三极管烧毁,断路或者短路。
检测方法：万用表检测三个引脚全通或者全不通,自己更换一个大概10-20元,一般正品要贵一点.功率三级管损害都会使得电源保险管烧毁。
3、操作面板得按键失灵。
电磁炉的电脑板一般坏多是四个整流二极管损坏一个。
4、在插插头时未听到B1一声,电源指示灯不亮。
解决方法：看是否是周围外界的一些环境因素，比如：插头脱落、保险丝断路或者自动开关断路。看锅是否合适，是不是摆放在适当的位置，直径是否是小于12cm。还有可能是内部的零件出了问题，就要找专业维修师傅。
5、各功能键和指示灯正常，但声音报警提示无锅。
解决方法：检查功率板，可能是电阻出现了问题，需要更换电阻。
6、所以的线插好，指示灯也亮了，但是电磁炉不加热。
解决方法：锁好线盘；换稳压的二极管；换基本组件。
7、正常加热，但是指示灯不亮。
解决方法：换LED二极管，换LED基板组件。

8、蜂鸣器不停止的响。
解决方法：检查开关、热敏电阻、主控IC是不是正常；检查变压器不否正常；检查或者更换基板组件。

电磁炉上电维修用万用表怎么测量

----电磁炉上电维修用万用表测量方法
电磁炉电路板简单维修方法 分类： 电气修理 | 转自 lhlwgq2008 | 被3人转藏 | 2008-11-11 17:35:01
小贴士:QQ秘籍训练营－用QQ懂QQ
电磁炉电路板简单维修方法
一. 电路板烧IGBT或保险丝的维修程序
电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
1. 目视电流保险丝是否烧断
2. 检测IGBT是否击穿：
用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。
A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。
B： 万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。
3．测量互感器是否断脚，正常状态如下：
用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。
4．整流桥是否正常（用万用表二极管档测试）：
A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5．检查电容C301；C302；C303；是否受热损坏。（如果损坏已变形或烧熔）
6．检测芯片8316是否击穿：
测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。
1 2 3 4 5 6 7
7．IGBT处热敏开关绝缘保护是否损坏。
二、按键动作不良
1．测量CPU口线是否击穿：
用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。
三、功率不能达到到要求
1．线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5??H，PD系列为L=140±5??H。
2．锅具与线圈盘距离是否正常。
3．锅具是否是指定的锅具。
四、检查各元气件是否松动，是否齐全。
装配后不良状况的检查：
1. 不加热：检查互感器是否断脚。
2. 插电后长鸣：检查温度开关端子是否接插良好。
3. 无法开机：检查热敏电阻端子是否接插良好。
4. 无小物检知（不报警）：检查电阻R301~R307是否正常。
R301~R302为68KΩ
R303~R306为130KΩ
R307为3.0KΩ
5. 风扇不转；检查三极管Q2是否烧坏。（一般烧坏三极管引脚跟部已发黄；也可用万用表二极管档测量）
一、 PD16F/16Y/13J 老版（大单机68H1908）
1、现象：上电长鸣，指示灯全亮
方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K
2、电磁炉不检锅检查步骤:先查R40-R7-Q1-C9-R39 再查R2-VR1-C12-R27-D1、D2、D11、D22、D25、D26-R1-C21-R28 最后断定芯片故障。
二、 PD16F/16Y/16J-2002（小单片机 1202）
1、现象：正常电压开机长鸣
方法：更换R15：1W-330K±1%
2、不检锅
方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。
如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。
3、上电无反应：
测量功率板桥堆、保险管是否损坏，如桥堆损坏而IGBT未短路则更换桥堆保险管。
三、 PSD18C/D/E
1、出现E07、E08
方法：更换R310：1W-330K±1%
2、不检锅
方法：拨掉排线测量R300：1W-330K±1%；R305、R304：1W-240K±1%，更换不正常电阻，如无法测量则直接更换R300：1W-330K±1%；还不正常，则更换R304、R305：1W-240K±1%
3、上电无反应
方法：同第二大点中第3小点
----友情链接

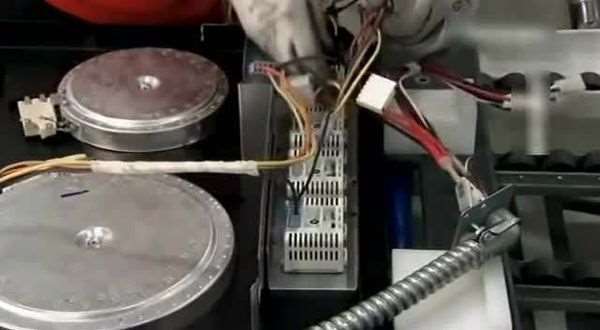

电磁炉火力减小的维修方法，

电磁炉，减小火力，在我的印象中要换一个炉丝，就是里面发热的那个。
通常情况，办公室的电炉是可以调大小的，而固定的电磁炉，可以在上面烧开水的那种，就只能换炉丝了。

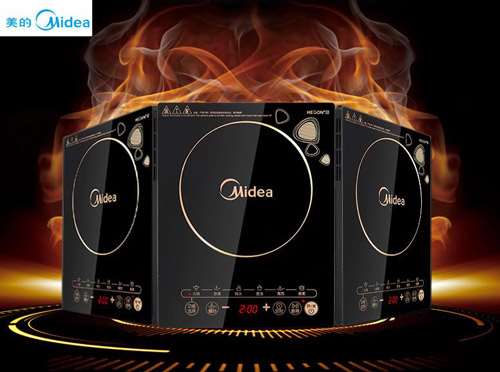

美的电磁炉的故障现象及维修方法

不开机（按电源键指示灯不亮。）
（1） 按键不良
（2） 电源线配线松脱
（3） 电源线不通电
（4） 保险丝熔断
（5） 功率晶体IGBT坏
（6） 共振电容C103坏
（7） 阴尼二极体
（8） 变压器坏，没18V输出
（9） 基板组件坏
（1） 检查并更换按键板
（2） 重接
（3） 重接或换新
（4） 更换
（5） 更换
（6） 更换
（7） 检查并更换
（8） 检查并更换
（9） 更换
置锅，指示灯亮，但不加热
（1） 线盘没锁好
（2） 稳压二极管ZD101坏
（3） 基板组件坏
（1） 锁好线盘
（2） 换稳压二极管ZD101
（3） 换基板组件
灯不亮，风扇自转。
（1） LED插槽插线不良
（2） 稳压二极管ZD2坏
（3） 基板组件坏
（1） 重新插接或换LED板
（2） 换稳压二极管ZD2
（3） 换基板组件
加热，但指示灯不亮。
（1） LED二极管坏
（2） LED基板组件坏
（1） 换LED二极管
（2） 换LED基板组件
未置锅，指示灯亮，不加热。
（1） 热敏电阻配线松动或损坏
（2） 集成块LM339坏或集成块TA8316坏
（3） 变压器插接不良
（4） 基板组件坏
（1） 重新插接或换热敏电阻组件
（2） 换LM339或TA8316
（3） 检查或换主控IC
（4） 换基板组件
功率无变化
（1） 可调电阻
（2） 加热/定温电阻用错或短路
（3） 主控IC坏
（4） 基板组件坏（1） 换可调电阻
（2） 检查加热/定温电阻
（3） 检查或换主控IC
（4） 换基板或换基板组件
蜂鸣器长鸣
（1） 热开关坏/热敏电阻坏，主控IC坏
（2） 振荡子坏，变压器坏
（3） 基板组件坏
（1） 换/热开关/热敏电阻/主控IC
（2） 换振荡子，检查或更换变压器
（3） 检查或更换基板组件
锅具正常，但闪烁并发出“叮叮”响
（1）锅具检测处于临界点
（1）更换R104阻值
置锅，灯闪烁
（1） 比流器CT坏
（2） 锅具不对，非标准锅具
（3） IC1/IC6/R501可调电阻坏
（1） 换比流器CT
（2） 用正确锅具
（3） 检查对应器件

电磁炉原理与维修

苏泊尔电磁炉不加热显示E1...

苏泊尔电磁炉不加热显示E1

　　可用FGN25N120代换。
　　一、电源供电电路检修：
　　测滤波电容器C2对地+305V电压为正常，当电压偏低、或0电压时，则滤波电容器C2（5μF/275V）失效、当测IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。将损坏元件更换、重焊后、整机恢复正常。
　　二、同步检测电路检修：
　　1、上电后待机时，测比较器（ICIA）第4脚反相输入端对地+4V电压为正常、第5脚同相输入端对地+4.1V电压为正常、第2脚输出端对地+5V电压为正常。将加热线盘拆下，测比较器（ICIA）第2脚输出端对地+0.2V电压为正常，当0电压时。测（ICIA）第5脚同相输入端对地0电压。导致比较器（ICIA）迅速翻转截止，第2脚输出端由高电平变为低电平。若为高电平则，比较器（ICIA）损坏，将损坏的（ICIA）更换后整机恢复正常。
　　2、将加热线盘拆下，测比较器（ICIA）第2脚输出端对地为低电平，但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、或开路、电容器C9、C10是否漏电、或失效。另外维修时应注意：电阻R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。①当电阻变值为260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时均导致出现“不报警不加热”故障。将损坏的元器件更换后，整机恢复正常。（在维修中要加以注意分析故障，分别对待。）
　　三、驱动放大电路检修：
　　1、上电后待机时，测驱动放大电路三极管Q9集电极对地+18V电压为正常，测比较器（ICID）第10脚反相输入端对地+4.8V电压为正常。当电压偏低时，则比较器（ICID）损坏。测第11脚同相输入端对地+0.4V电压为正常，当电压偏低时，则电容器C14、C15漏电。测第13脚输出端对地+0.2V电压为正常，当0电压时，则三极管Q8（基极B与集电极C）、电容器C21击穿、或比较器LM339（ICID）损坏。将损坏的元器件更换后，整机恢复正常。
　　2、测比较器（IAID）第10脚、第11脚、第13脚、电压均正常。但故障未排除时应再检查二极管D17、D19、正向电阻是否变大或开路损坏。二极管D17、D19、元器件损坏时，均造成“报警不加热”故障。将损坏元器件更换后，整机恢复正常。
　　四、LC共振电容器：
　　1、测电磁炉电源高压供电电路对地+305V电压为正常、电解电容器EC6对地+18V电压为正常、三端稳压器IC3、OUT对地电压+5V为正常、及比较器LM339每脚对地电压均正常时，应先更换LC共振电容器C3，再检查比较器LM339每脚与主电路之间电路是否“断线开路”。（该机当C3受损时也会导致“报警不加热”故障）
