三菱全系列PLC编程仿真软件免费下载地址

GX Simulator 这个是配合GX Develope软件的梯形图逻辑测试，这个从楼上那位提供的网址就可以下载
另一个就是你用 GX Works2 这个编程软件，这个软件里自带着梯形图仿真测试 你如果网上找不到的话可以发我邮箱我给你
邮箱：zhengwenjianplc@126.com

三菱PLC仿真软件GX simulator6使用方法

三菱PLC仿真软件GXsimulator6怎么使用啊，以前用西门子的仿真软件非常直观的显示出输入和输出的变化，这个三菱的不大会用。请赐教。...

三菱PLC仿真软件GX simulator6怎么使用啊，以前用西门子的仿真软件非常直观的显示出输入和输出的变化，这个三菱的不大会用。请赐教。

首先，在安装仿真软件GX Simulator 6之前，必须先安装编程软件GX Developer。

安装好编程软件和仿真软件后，在桌面或者开始菜单中并没有仿真软件的图标。
因为仿真软件被集成到编程软件GX Developer中了，其实这个仿真软件相当于编程软件的一个插件。

接下来我们做一个实例：

(1)首先打开编程软件

（2）启动编程软件GX Developer，创建一个“新工程”。

（3）编写一个简单的梯形图。

（4）可以通过“菜单栏”启动仿真。

（5）也可以通过“快捷图标”启动仿真。

（6）上面两种方式都可以启动仿真，这个小窗口就是“仿真窗口”，显示运行状态，如果出错会有中文说明。

（7）启动仿真后，程序开始在电脑上模拟PLC写入过程。

 （8）这时程序已经开始运行。

（9）并且可以通过“在线”中的“软元件测试”来强制一些输入条件ON或者OFF。监控程序的运行状态。如下面梯形图：

    点击工具栏“在线（O）”，弹出下拉菜单，点击“调试（B）”→“软元件测试（D）”或者直接点击“软元件测试”快捷键，

则弹出“软元件测试”对话框。

在该对话框中“位软元件”栏中输入要强制的位元件，如X0，需要把该元件置ON的，就点击“强制ON”按钮，如需要把该元件置OFF的，就点击“强制OFF”按钮。同时在“执行结果”栏中显示被强制的状态。

 梯形图监视执行中.........

接通的触点和线圈都用蓝色表示，同时可以看到字元件的数据在变化。

（10）各位元件的监控和时序图监控。

（a）、位元件监控

点击“启动仿真窗口”的“菜单起动S”，→“继电器内存监视（D）”弹出如图窗口，

点击“软元件D”→“位元件窗口（B）”→“Y”。

     如图即可监视到所有输出Y的状态，置ON的为黄色，处于OFF状态的不变色。用同样的方法，可以监视到PLC内所有元件的状态，对于位元件，用鼠标双击，可以强置ON，再双击，可以强置OFF，对于数据寄存器D，可以直接置数。对于T、C也可以修改当前值，因此调试程序非常方便。

 （b）、时序图监控

点击“仿真窗口”的“菜单起动S”，→点击“时序图（T）”→起动“（R）”，则出现“时序图监控”。

可以看到程序中各元件的变化时序图。

（11）PLC的停止和运行。

点击“仿真窗口”中的“STOP”，PLC就停止运行，再点击“RUN”，PLC又运行。

 （12）退出PLC仿真运行。

在对程序仿真测试时，通常需要对程序进行修改，这时要退出PLC仿真运行，重新对程序进行编辑修改。退出方法：先点击“仿真窗口”中的“STOP”，然后点击“工具”中的“梯形图逻辑测试结束”。

 点击“确定”即可退出仿真运行，但此时的光标还是蓝块，程序处于监控状态，不能对程序进行编辑，所以需要点击快捷图标“写入状态”，光标变成方框，即可对程序进行 编辑。

谁有三菱PLC仿真软件。发给我

三菱编程软件gx works 2自带仿真，三菱编程软件gx developer需要另外安装gx simulator，仿真软件是可以仿真一部分指令的，有些指令仿真不了，你得买学习机或者实物plc，plc点数小的不贵，二手的就更不贵，你学的有感觉了就买一个，回到正题上，三菱编程/仿真软件这里网页链接下载

三菱PLC仿真软件安装详细步骤

先把编程软件安装好 然后直接点击GXSimulator文件夹下的setup就好了 或者我可以给你一个版本 很好装的。

plc三菱仿真软件怎么安装?

打开第一个文件夹GX-Simulator6-C（仿真），对于初次安装该软件，要先安装该文件夹内 “EnvMEL”的文件，打开该“EnvMEL”，双击安装图标 ，即可安装。安装完这个文件后，再返回安装“GX-Simulator6-C”，双击安装图标，按照安装提示，即可安装完毕。用同样的方法安装第二个文件 “GX-DEVELOPER(开发)”。注意：要求两个文件装在同一目录下。

三菱plc仿真软件fx-trn-beg-c怎样安装

1、打开相关的安装包，输入用户信息并点击下一步。

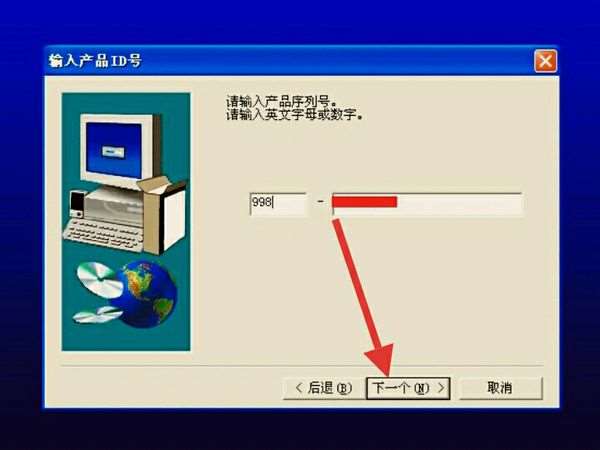

2、在这里输入产品ID号以后点击下一步，比如英文字母或数字。

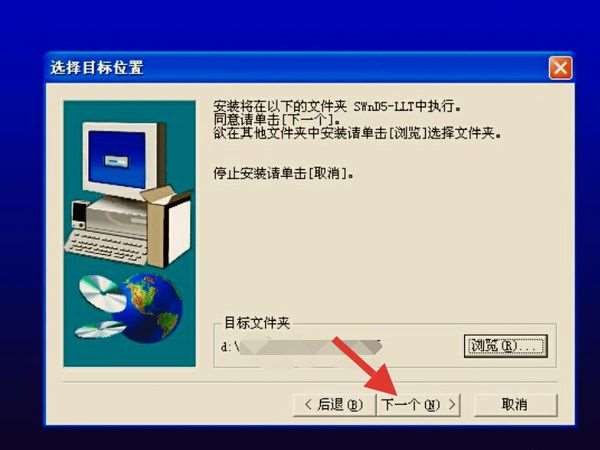

3、需要选择目标位置，通过确定相应的文件夹来点击下一步。

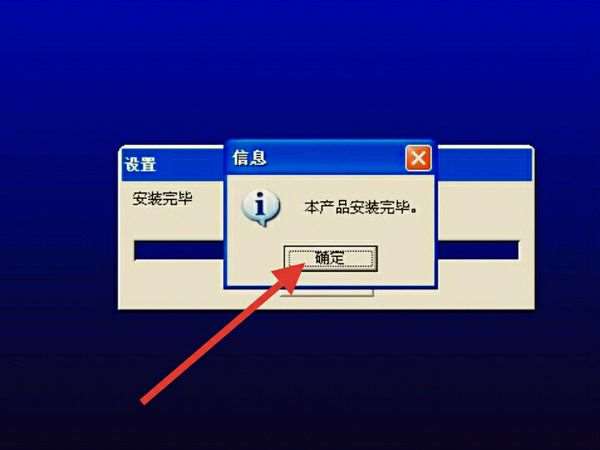

4、这样一来会提示本产品安装完毕，即可安装三菱plc仿真软件fx-trn-beg-c了。

三菱PLC仿真软件的安装

买了个仿真软件的光盘就是可以模拟的那种不会安装知道的给说说谢谢了！光盘里面的文件出现FX-TRN-BEG-CL和swopc-fxgp-win-c两个文件请问怎么安装？...

买了个仿真软件的光盘 就是可以模拟的那种 不会安装 知道的给说说 谢谢了！
光盘里面的文件出现FX-TRN-BEG-CL和swopc-fxgp-win-c两个文件 请问怎么安装？

FX-TRN-BEG-CL和swopc-fxgp-win-c这两个文件不是仿真软件
FX-TRN-BEG-CL是学习软件，不是商业软件，只是些基本的编程规则
swopc-fxgp-win-c这个是PLC的商业版本的软件。
三菱的仿真软件是GX Simulator7.16

三菱PLC编程软件怎么模拟运行？

MELSOFT系列的GXDeveloper7有没高师知道的，跪求大师怎么模拟运行？...

MELSOFT系列的GX Developer 7有没高师知道的，跪求大师怎么模拟运行？

三菱PLC编程软件模拟运行步骤如下：

1、首先，我们需要在开始菜单中打开三菱PLC编程软件GX Developer：

2、然后，需要从工程菜单中创建新工程，并选择使用plc的系列及类型：

3、接着，需要编写一个简单的自锁程序，编写完毕后点击“程序变换”图标：

4、之后，运行仿真程序，这时点击“梯形图逻辑测试”图标，这时我们编写的程序将传送至“模拟PLC”：

5、传送完毕点击模拟窗口的“寄电器内存监视”然后从弹出的对话框选择软元件“X”和“Y”，这时看到的是所有输入和输出软元件的仿真按钮：

6、最后点击停止按钮X1，这时Y0就被断开。这就是整个程序的仿真过程。通过仿真我们就可以判断程序是否正确，非常方便！

哪个三菱plc仿真软件最好用？

三菱仿真软件一个是GX Simulator，这个软件是和编程软件GX Developer一起使用的，因此安装GX Simulator之前需要先安装GX Developer，第二个是GX WORK2，这个是编程软件，自带仿真。这两种的仿真效果都一样。
望。。。。

三菱plc仿真软件

三菱plc仿真软件的功能就是将编写好的程序在电脑中虚拟运行，如果没有编好的程序，是无法进行仿真的.首先，在安装仿真软件GX Simulator 6c 之前，必须先安装编程软件GX Developer。
