solidworks画的图纸怎么转换成工程图

别人用solidworks2010软件画的，他画好传给我们加工的，我们也安装了那个软件，但是不熟悉怎么用，我们想转成CAD档的图纸，可以打开文件，可是找不到他画的数据在那，只有实体图，我想...

别人用solidworks2010软件画的， 他画好传给我们加工的 ，我们也安装了那个软件，但是不熟悉怎么用，我们想转成CAD档的图纸，可以打开文件 ，可是找不到他画的数据在那，只有实体图，我想知道怎么转换和操作，希望熟悉者能帮忙解答，谢谢~！ 展开

具体操作步骤如下：

一、先打开一个保存好的零件图。

二、点击文件，新建命令，在弹出的对话框中，选择工程图，点击确定。

三、在这里可以选择一种，需要的图纸大小。先进行预览，看看是否合适，点击确定。

四、点击查看调色板，选择想要出工程图的零件，这里就会有平面图。

五、可以标注需要的尺寸，修改视图的方向 ，虚实线（这个很关键），调整图纸的比例尺寸。

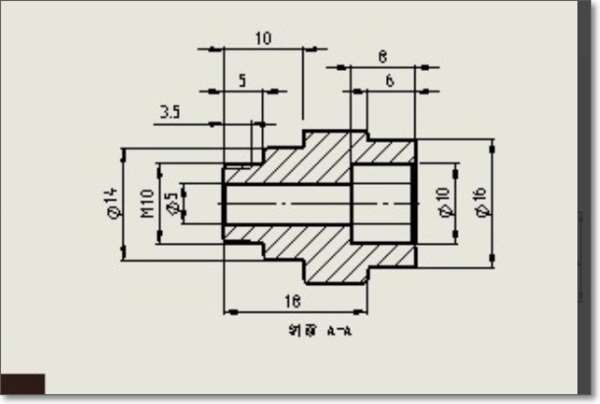

六、这样工程图就制作好了，如图所示。

如何为solidworks已经做好的工程图更换图框？

谢...

谢

solidworks工程图更换图框的具体操作步骤如下：

1、打开一个工程图，将图框换成公司专属的图框。

2、用鼠标右键单击左上角的图纸1，在弹出的菜单中点击属性。

3、弹出的图纸属性对话框中的图纸格式，选取相应的图框，专属图框放在其它目录，点击浏览。

4、找到相应的目录，点击专属图框文件，点击打开。

5、回到图纸属性对话框，点击确定。

6、solidworks工程图即可更换图框。

同一个solidworks工程图怎么插入多个零件的工程图...

1、要将工程图的零件关联到图中零件。

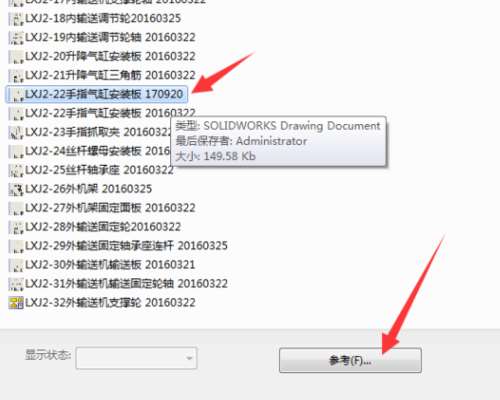

2、首先打开软件，然后在打开界面中查看到要替换零件的工程图，点中后击参考。

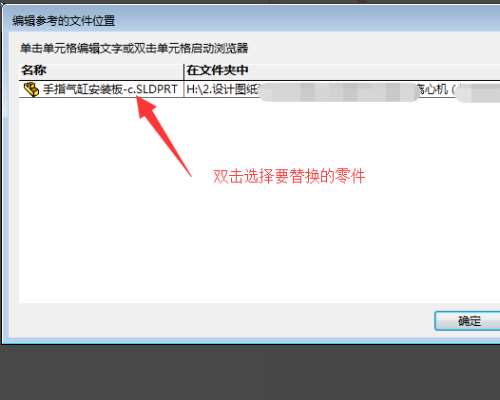

3、在弹出的窗口中，点击名称这一栏。

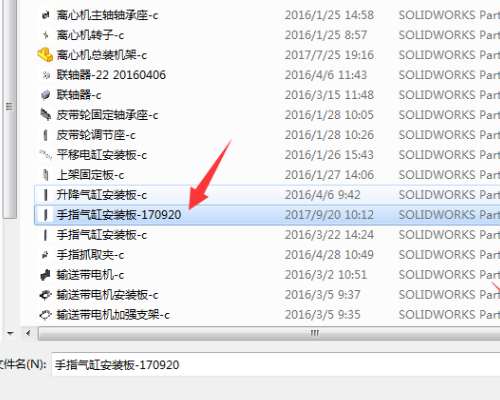

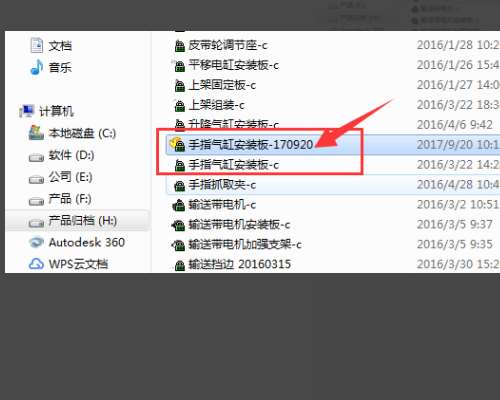

4、然后在接着弹出的窗口，选中要替换的零件，然后点击打开。

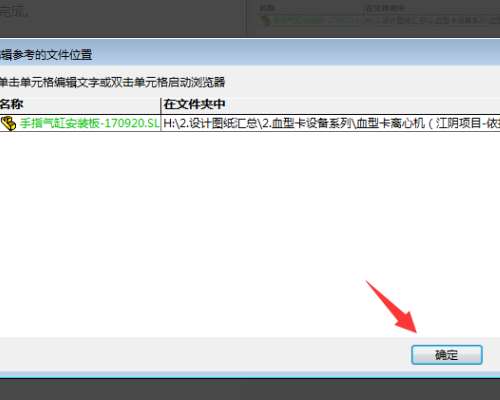

5、此时看到零件已显示准备替换，点击确定后即可确认完成。

6、替换后，打开工程图查看是否已替换成功。

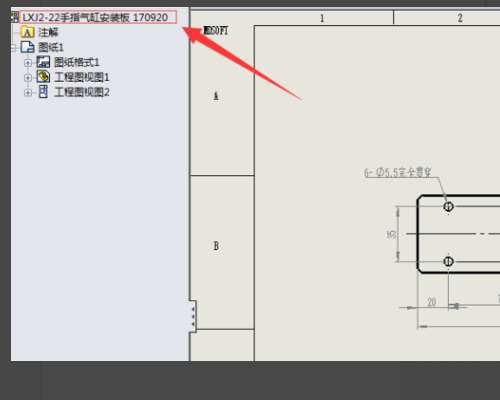

7、打开工程图后，在左侧即可显示替换后的零件名称。

打开solidworks工程图时显示无法找到图纸格式

原因在于图纸格式，而非默认模板，right？

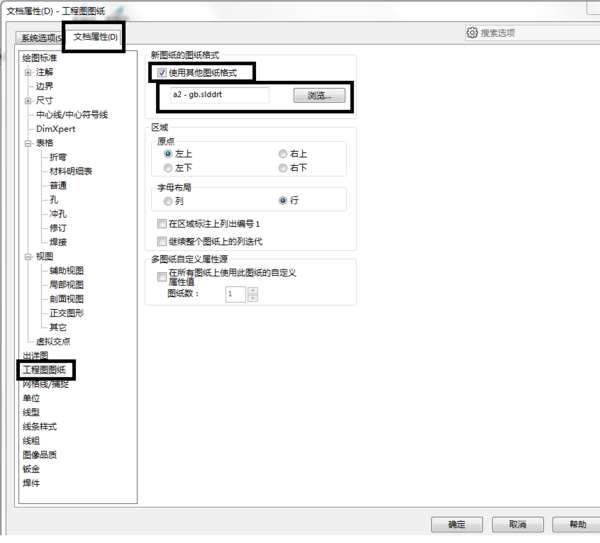

解决方法：选项、文档属性、工程图图纸、勾选使用其他图纸，用浏览来选定一图纸格式文件。

Solidworks工程图怎么标不了了

鼠标点击不管用怎么设置...

鼠标点击不管用怎么设置

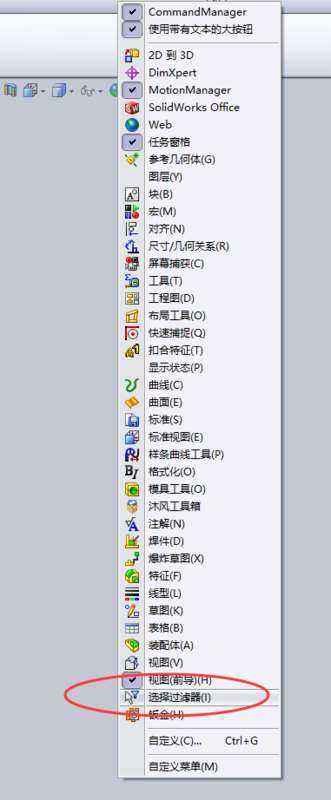

过滤被你开起来了，在菜单中右键，出现下面这个，把选择过滤器开起来，

下面就会出现

然后点清除所有

就可以了

solidworks工程图中如何插入展开图

1、打开一张示例用的工程图，准备在里面插入一张展开图，

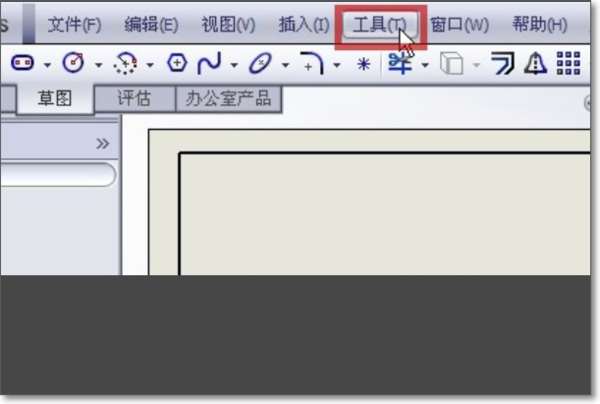

2、寻找主界面顶端工具栏中的“工具”栏（图中红框），并用鼠标左键单击，

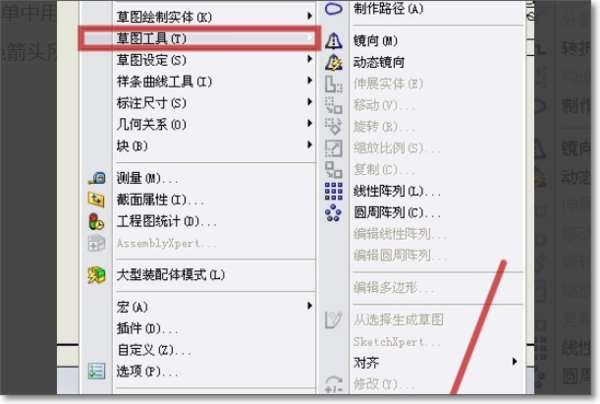

3、在弹出的菜单中用鼠标左键单击“草图工具”（图中红框），再在弹出的菜单中用鼠标左键单击“草图图片”（图中红色箭头所指）

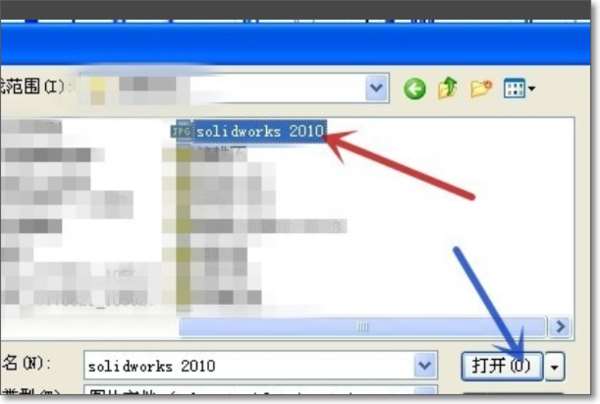

4、用鼠标左键单击选择要插入的图片（图中红色箭头所指），再用鼠标左键单击“打开”按钮（图中蓝色箭头所指）

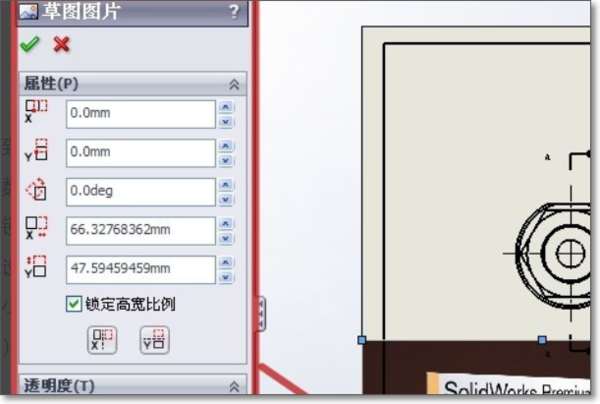

5、插入到工程图中，如下图所示，图中红框中的参数设置，可设置图片所在位置，长与宽是否锁定比例，图片是否透明等等，大家可自行设定，图片的大小，可通过拖动控制点（图中蓝色箭头所指）来调整，

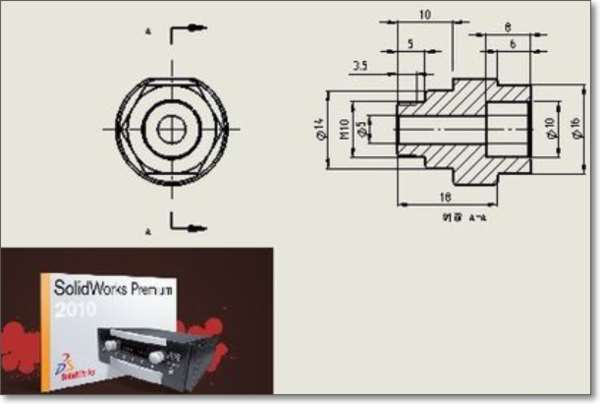

6、调整后的效果如下图所示。

solidworks中，为什么工程图很多线条不显示呢

因为编辑者事先将边线隐藏了。

solidworks工程图显示隐藏的方法：

工具/原料

solidworks设计软件   电脑

方法/步骤

1、打开隐藏边线的solidworks文件，界面中，选择整个视图，弹出小工具栏，点击“隐藏/显示边线”按钮。

2、左侧弹出对话框，被隐藏的边线变成红色。

4、点击红色的线，（隐藏了的轮廓线），即可变成黑色。

4、依次将所有的红线点击，全部变成黑色，隐藏的轮廓线显示出来了。

solidworks工程图怎么插入箭头

1、打开工程图之后，点击上面的插入命令。

2、在插入里面可以找到一个注解的选项。

3、点开注解之后，在偏下的位置可以找到多转折引线。

4、点击多转折引线之后就可以在在图中标注垂直的或者有角度的多条转折引线了。

5、或者也可以用一个比较笨的方法，就是画出来，先找到直线命令画好箭头。

6、之后使用区域填充命令将前面的箭头填充成黑色的实线就可以了。完成。

solidworks工程图的标题栏如何输入？

就是单位名称、图样代号、零件名称这几项，该如何填写？我填写的都没反应，希望大神教我最快捷、最美观的方法。...

就是单位名称、图样代号、零件名称这几项，该如何填写？我填写的都没反应，希望大神教我最快捷、最美观的方法。

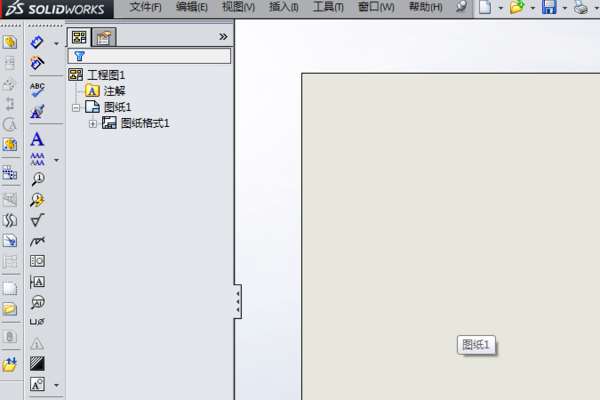

1、首先，新建一个空白的工程图。

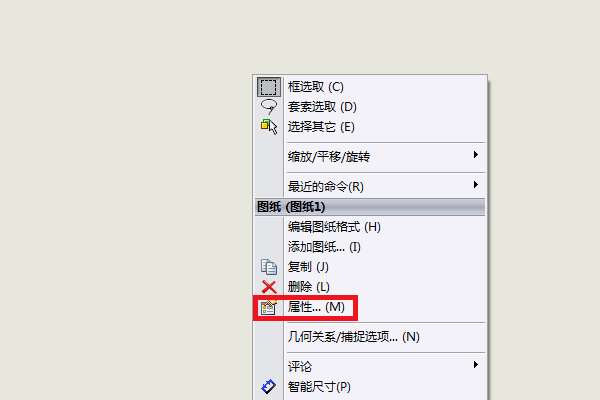

2、在图纸区域，点击鼠标右键，在弹出的菜单里选择“属于”。

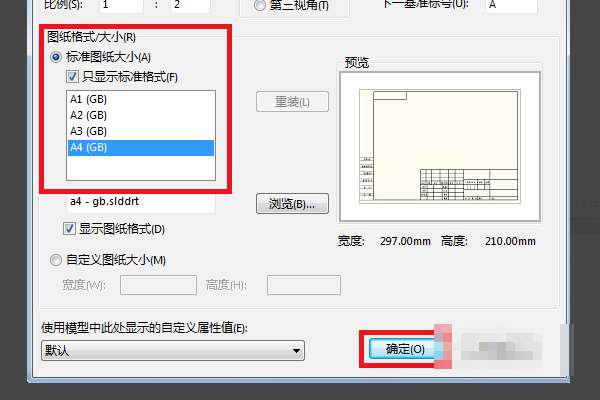

3、在图纸属性选择框里，在“图纸格式/大小”下面，按如下图所示作选择，然后单击“确定”。

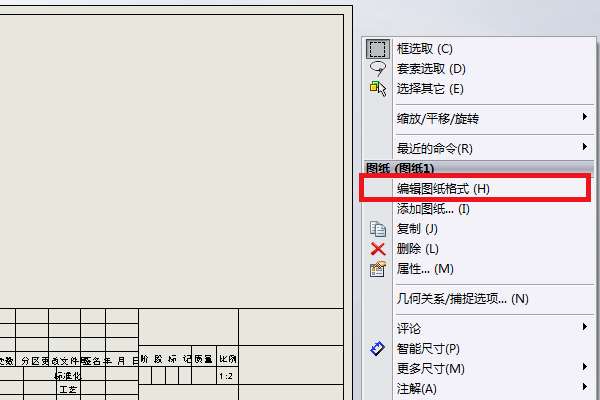

4、借助系统提供的图纸格式快速地创建出一个基础样式，然后根据公司要求进行修改。进入图纸格式修改状态，须右键鼠标选择“编辑图纸格式”。

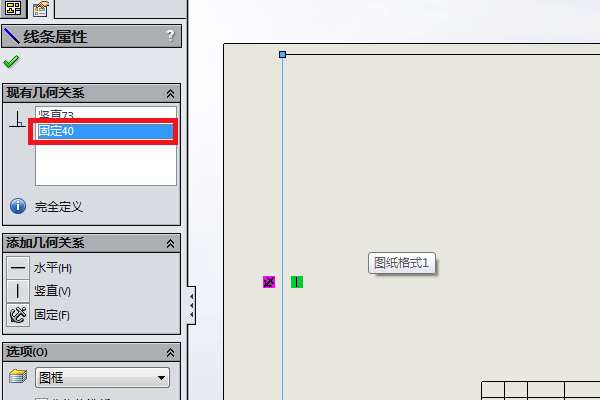

5、进入图纸格式编辑状态。例如删除左侧的文字。鼠标左键拖放框选文字，然后按键盘上的“delete”删除键。同理删除左上角的。然后，移动左边第二条竖线，因为被固定了，所以移动不了，选择该条线，在左侧显示的线条属性里用键盘“delete”键删除“固定”关系，这样，线条就可移动了。

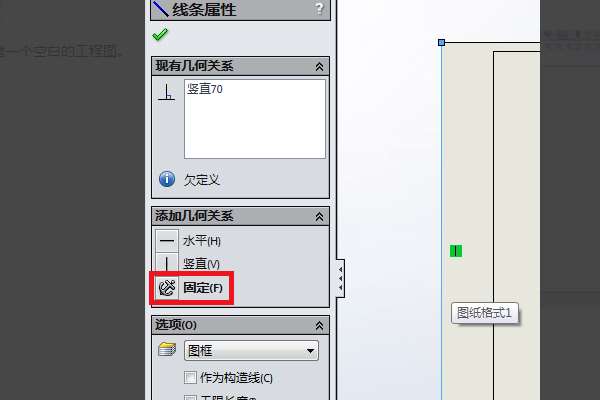

6、选择左边第一条线段，在左侧显示的线条属性里，选择添加“固定”关系，作为定位左边第二条线段的基准。

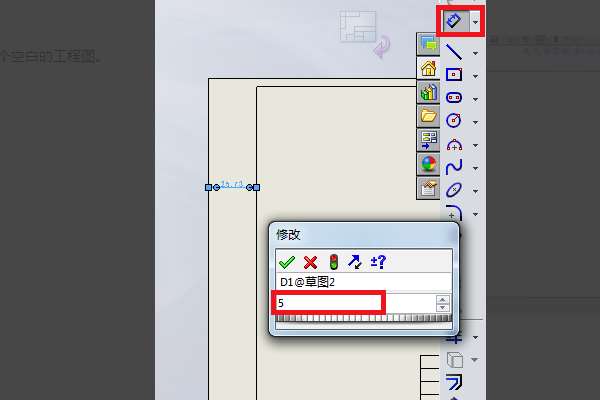

7、标注尺寸，定位左边第二条线段，然后删除尺寸。

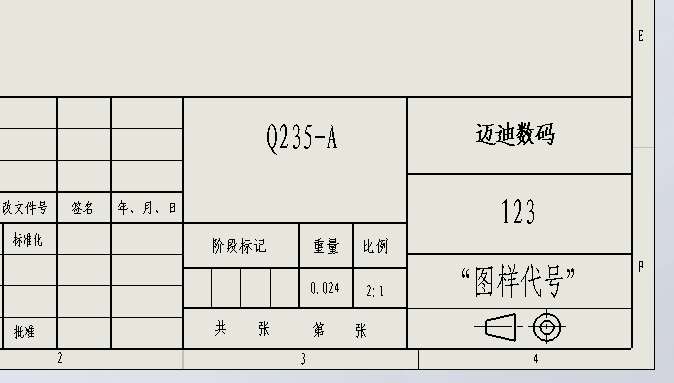

8、修改文字。双击要修改的文字，按键盘上的“delete”键删除原文字，输入新文字。

9、编辑好后，单击右上角按键退出编辑图纸格式状态。

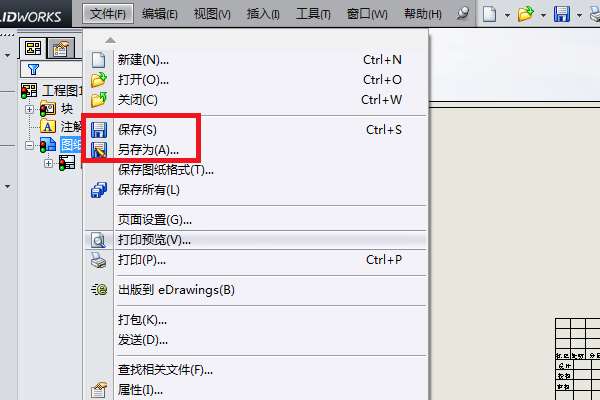

10、对编辑好的图纸格式保存或另存为工程图模板。

solidworks工程图里面怎么做爆炸图

1、我们先生成一个工程图模板，一般爆炸图可以用A3图纸，看得更清楚。

2、进入工程图里面之后，点击工程图上方的视图布局，找到模型视图。

3、之后选择到我们要使用打三维模型，进行下一步。

4、接着我们在“在爆炸或者模型断开下显示”前面打勾。

5、然后会出现爆炸图的选择，可以选择你要使用的爆炸图。

6、接下来还可以选择视角，一般45度视角看的更有层次感，选择好之后普直接拖入到工程图里就可以了
