曲谱自学网今天精心准备的是《cad怎么画角度斜线》，下面是详解！

cad中怎么精确的画斜线

在CAD中画斜线有两种方法，一个是确定两个端点直接用线段链接，另一个是已知斜线角度和长度直接绘制斜线。

两种方法操作如下：

方法一：已知两个端点确定一条斜线。

这种情况一般是在有其它图形辅助的基础上做斜线，斜线的两个端点需要在其它图形上做捕捉，这时候要确保精确就要保证能准确捕捉到两个端点，需要打开“对象捕捉”。

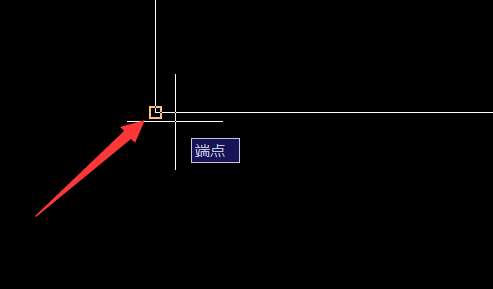

1、输入直线命令“L”然后把十字光标靠近任意一个图形的一个转角处，看有没有一个黄色的小正方形，如果有就说明“对象捕捉”是开启的，反之则说明“对象捕捉”没有开启。

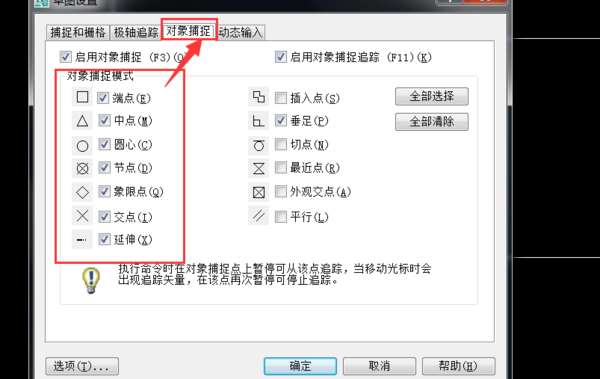

2、如果“对象捕捉”没有开启，输入命令“se”然后选择“对象捕捉”将左手边一列全部勾选然后点击“确定”关闭窗口， “对象捕捉”打开后就可以画斜线了。

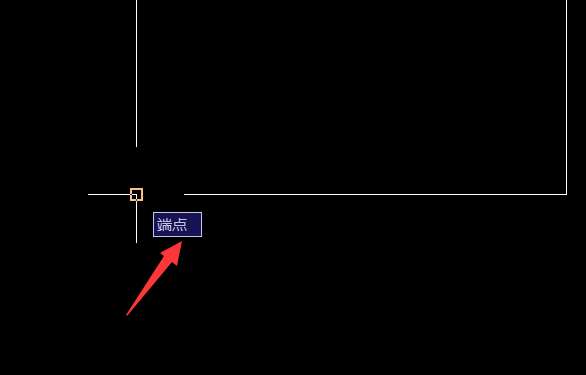

3、输入直线命令“L”，移动十字光标去靠近斜线的第一个端点，当看到黄色的小正方形出现时表示已经捕捉上端点，单击左键确定。（捕捉到一个点时在附近会提示这个点的属性，比如：端点、中点、圆心等，可以凭借这个属性判断该点是不是自己需要的点）

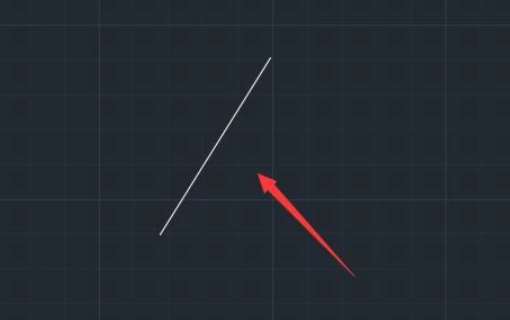

4、重复第三步确认第二个端点，这条斜线就绘制完毕了。

方法二：已知角度和长度绘制斜线

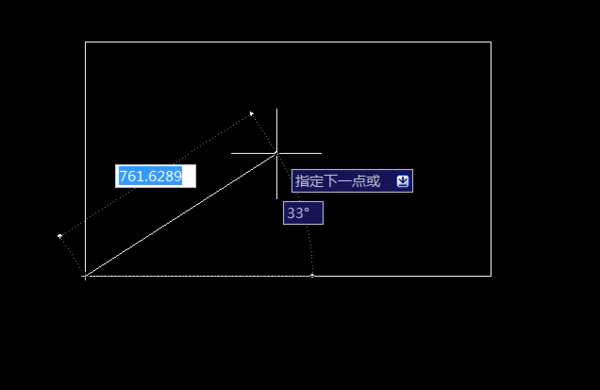

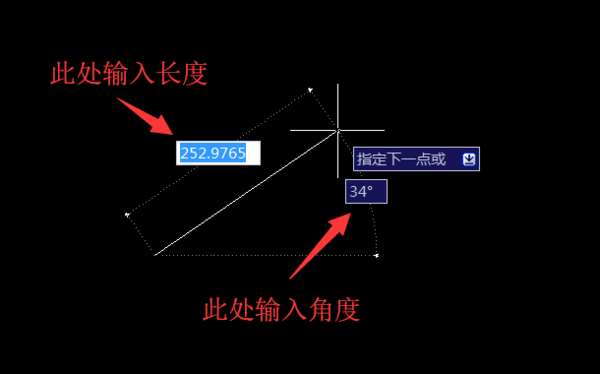

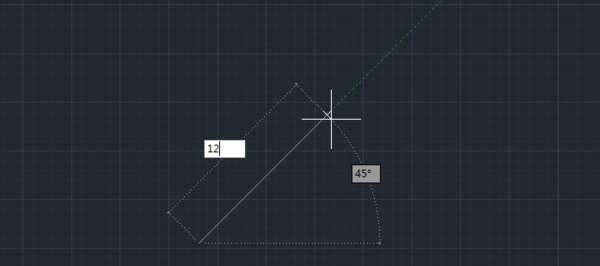

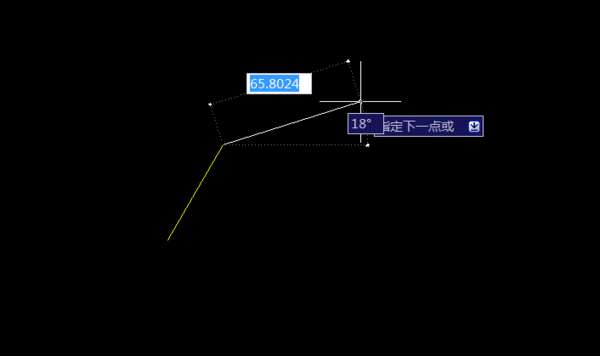

1、输入命令“L”然后斜着移动十字光标此时会出现两个输入框，在左右边的输入框里面输入长度，然后按“Tab”键切换到右边的输入框输入角度，然后回车即可。

2、第一条斜线画完后它的端点会作为下一条斜线的起点，如果要继续画重复上一步骤，如果不画了就按回车结束这个命令。

cad中怎么画直线和斜线使其角度准确

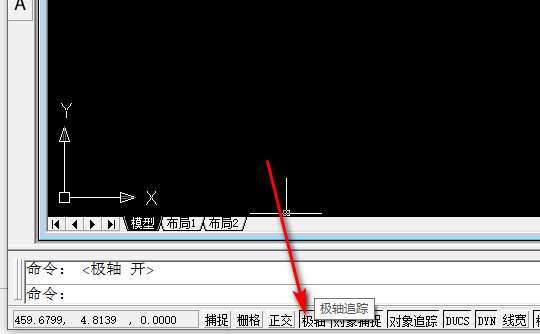

1、电脑打开CAD软件，然后点击底部的极轴，打开极轴追踪。

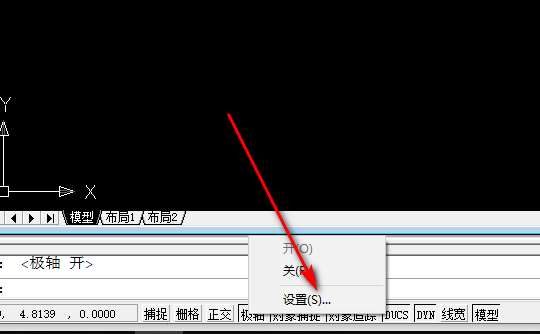

2、打开极轴追踪后，鼠标右键点击极轴，然后选择设置。

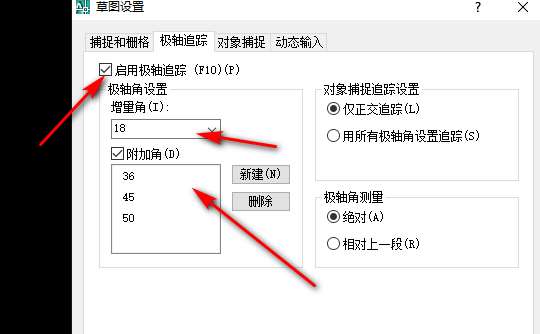

3、计入极轴追踪页面，把启用极轴追踪打上勾，然后设置一个增量角也可以新建几个附加角，然后点击底部的确定。

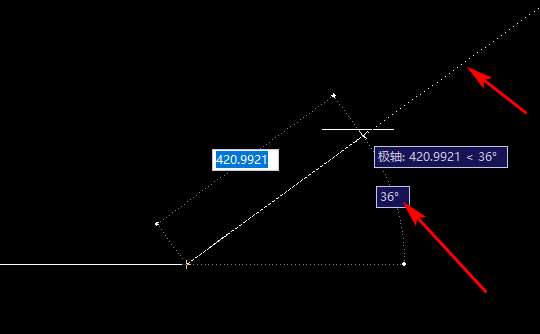

4、确定极轴追踪设置之后，画直线的时候，靠近设置的角度时就会出现一条很长的虚线提示。

cad中如何画斜线，怎样输如角度

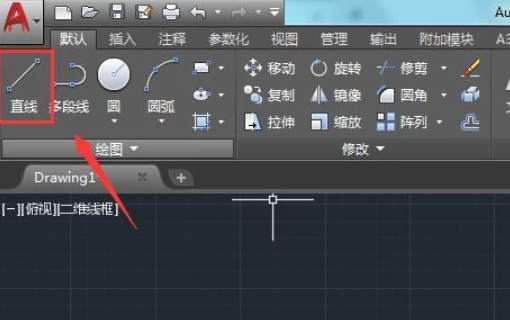

1、双击桌面上CAD的图标将CAD打开，然后在绘图里找到直线命令。

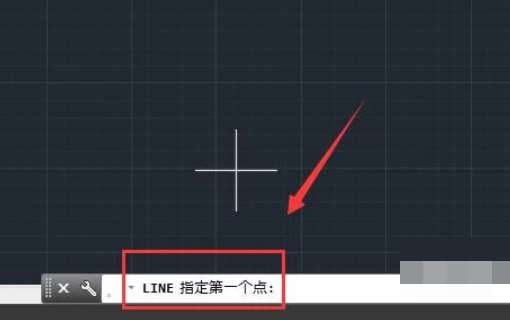

2、选择直线命令可以看到在命令行内提示我们指定直线的第一点。

3、我们指定直线的第一点，然后移动一下鼠标左键指定方向。

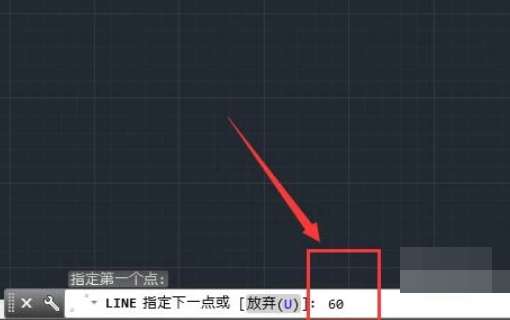

4、指定好方向之后并在命令提示行内输入需要的角度。

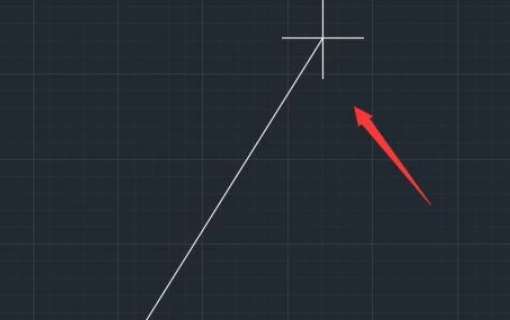

5、输入角度之后按下回车键，可以看到我们就得到了需要角度的斜线了。

cad中如何画斜线，怎样输如角度？

角度不是整数，比如x度x分x秒...

角度不是整数，比如x度x分x秒

很简单的斜线画法
打开极坐标，在直线上点一下，拖动鼠标可以看到参数
用这个在命令栏里输入一个@长度<度数例如你说的30度的斜线长50就是@50<30
角度的方法

点工具－标注样式－修改－主单位－单位格式（改为度、分、秒）－确定
或者：
选中角度标注－右键－特性－主单位－单位格式（改为度、分、秒）
样式更改后可直接编辑角度标注数值（分秒直接在键盘输入）
回答还行吧

cad怎么画一条任意长度45度斜线，用正方形对角线法...

旋转直线不想用...

旋转直线不想用

第一种方式：

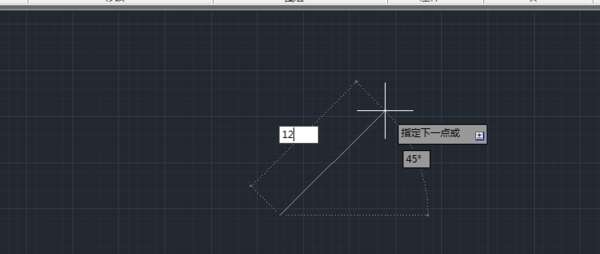

答主AutoCAD 2012，使用直线命令时可以动态显示角度值，将鼠标拖动至45°即可在长度输入框中输入指定长度即可，这样相对来说简单一些，不需要多余命令和辅助线。

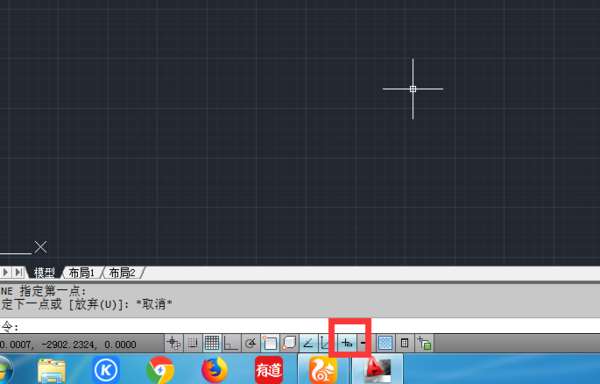

如果楼主软件没有显示动态显示角度值，可以设置一下，如下图，点亮动态捕捉按钮即可。

第二种方式：

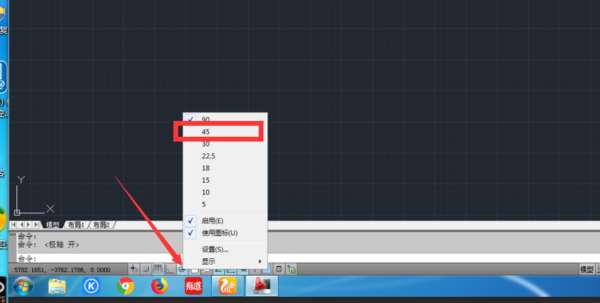

如下图，右键点击极轴追踪，在45°这儿打钩。

然后，输入直线命令，当线条拖动至45°时会有一条绿色的捕捉线，然后输入长度就可以了，这个方式是第一种方式的升级版，推荐使用。

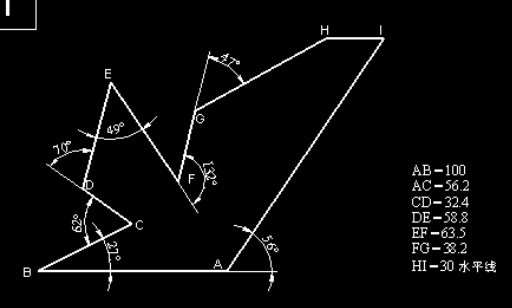

CAD绘图，怎么确定角度和斜线的长度 如下图

旋转是可以，就是长度确定太麻烦，想求个快捷点的方法，求个为大虾帮帮忙哦/...

旋转是可以，就是长度确定太麻烦，想求个快捷点的方法，求个为大虾帮帮忙哦/

在绘制直线时，点第一个点的位置，然后例如输入“@50<60“，就表示下一点距离当前点50mm，这条直线的角度为60度

更多扩展补充

扩展

你说的是用相对极坐标：@长度<角度
我试了，上面的角度像（70 ， 49 ，132 ，47）就画不了

补充

第一步：什么都不用点，直接输入“‘units”（注意！units前面有一个单引号’）
第二步：在出现的对话框点“方向”→选“其他”，同时点“角度”左边的那个“拾取角度”
第三步：再依次点击D点和C点（现在拿那个70度来讲解）
第四步：在再次出现的对话框点击“确定”来退出对话框
第五步：和我之前说的相对极坐标方法输入长度和角度（如@58.8<130）就可以画出线段DE了
（说明，之所以输入130度，是因为刚才是先点D点，后点C点，则以D为基准，顺时针旋转130度的方法，你也可以先点C点，后点D点，然后输入@58.8<-70来得到这条线，具体的旋转方式，自己画多几遍试试吧，用文字很难说明）

扩展

你说的方法还是太复杂了，比我用旋转的方法还慢些，不过还是十分感谢你/

在cad中怎样在一条斜线上绘制一条带角度的直线？

方法如下：
1：在状态栏的“极轴”右击，在追踪处，输入对应的角度，确保极轴是凹下去的，也就是打开，在画直线的时候每转过设置角度的倍数，就会有虚线出现，直接输入直线长度，回车确定即可。
2：点击直线的第一个端点后，输入@L<a其中，L为直线长度，a为直线与水平线的夹角。@和<符号都是英文状态输入的。
3：点击直线的第一个端点后输入<a回车a为直线与水平线的夹角，然后直线只能在这角度上移动，鼠标点击或输入长度即可。

cad怎么在已知斜线上画相关垂直线，

输入L命令-回车-输入per命令-点击你要垂直的直线，出来一条移动的垂直线，移到你想画的位置就行了，当然也可以随便画一条，然后在随基点复制到你想画的位置也行。垂直捕捉似乎不是太准，精度要求高的好像不行

关于CAD里角度斜线的问题？？？

我在学习CAD，可是对于角度的斜线我老是画的时候画错。不知道是我的方向感有问题还是我笨。。。我知道在CAD里正右方是0°以逆时针是画正的可是等我画下面的斜线时。。又自动跑到上面去...

我在学习CAD，可是对于角度的斜线我老是画的时候画错。不知道是我的方向感有问题还是我笨。。。我知道在CAD里正右方是0°以逆时针是画正的可是等我画下面的斜线时。。又自动跑到上面去了。。我好郁闷。。有高手解答吗？?高分请求。。谢谢。。。不过我想需要详细点的。。。。。。。。。 展开

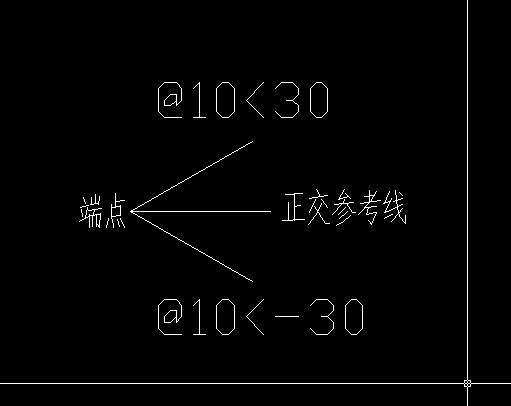

如附图，先画正交的参考线，跟着以端点为起始点，分别画长为10，角度为30度（上方的斜线，图中的为命令行直接的命令）及-30度（下方的斜线）的线。

明白了没有。

你说得没错，“CAD里正右方是0°”，“以逆时针是画正”。

在CAD中以知一条斜线，接着如何画与以知斜线行成一...

可以使用 旋转 命令，RO空格 选择 已知的斜线，选定斜线的一头作为基点，在命令行中输入C，复制，然后输入角度值，45,90都可以。另一条成一定角度的斜线就出来了
