双开单控开关接线图

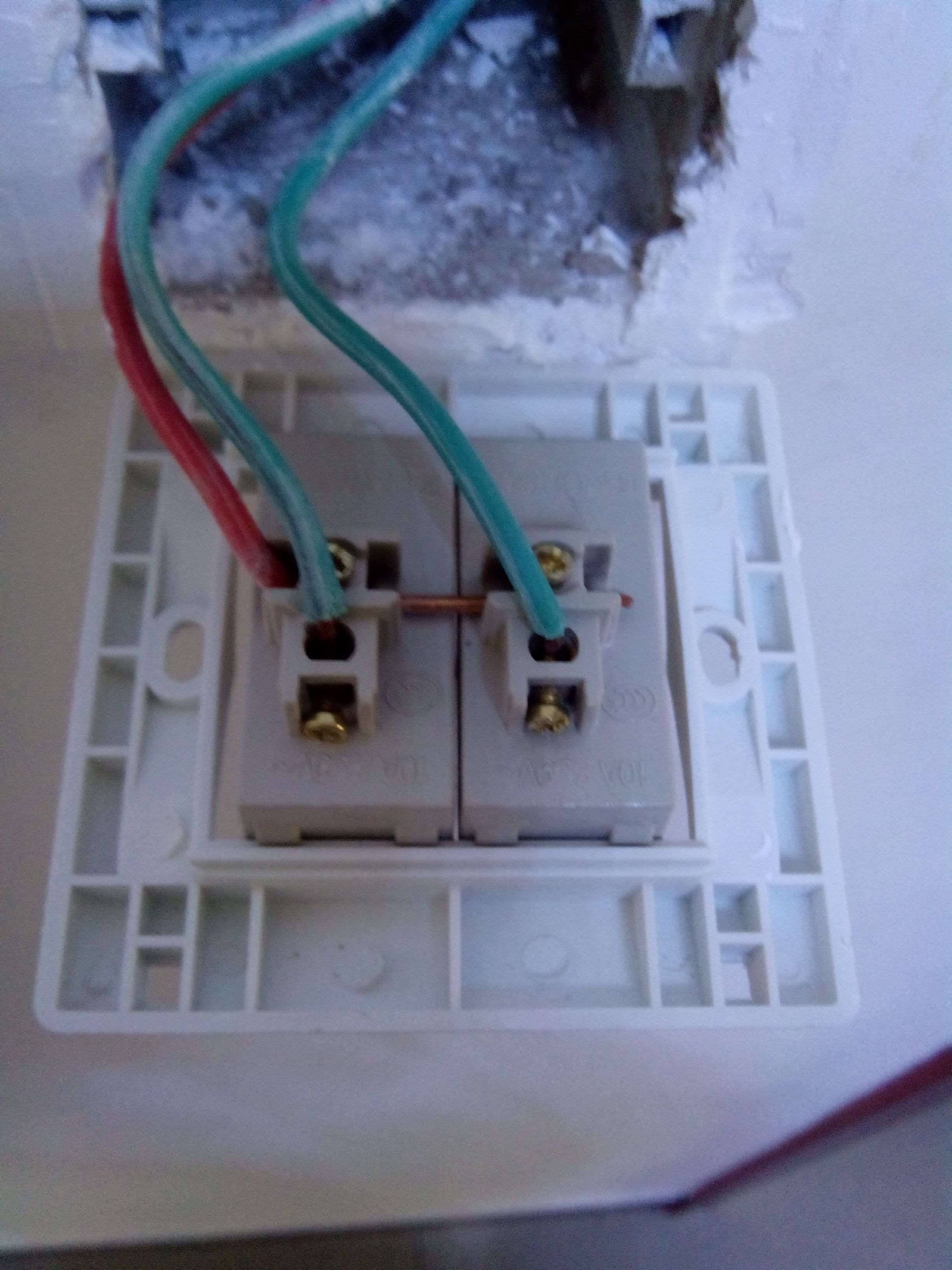

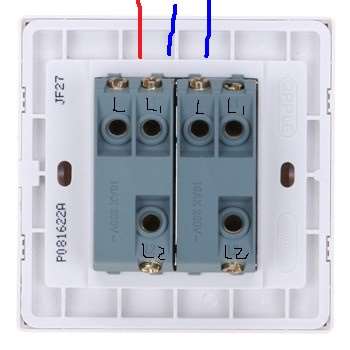

双开单控开关接线图我家的也是双开单控开关是三根线的看图六孔的新开关我怎么安装啊懂这方面的帮我解答一下谢谢...

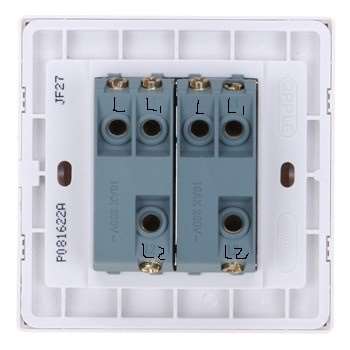

双开单控开关接线图 我家的也是双开单控开关 是三根线的 看图 六孔的新开关 我怎么安装啊 懂这方面的帮我解答一下 谢谢



当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

双开单控开关接线图

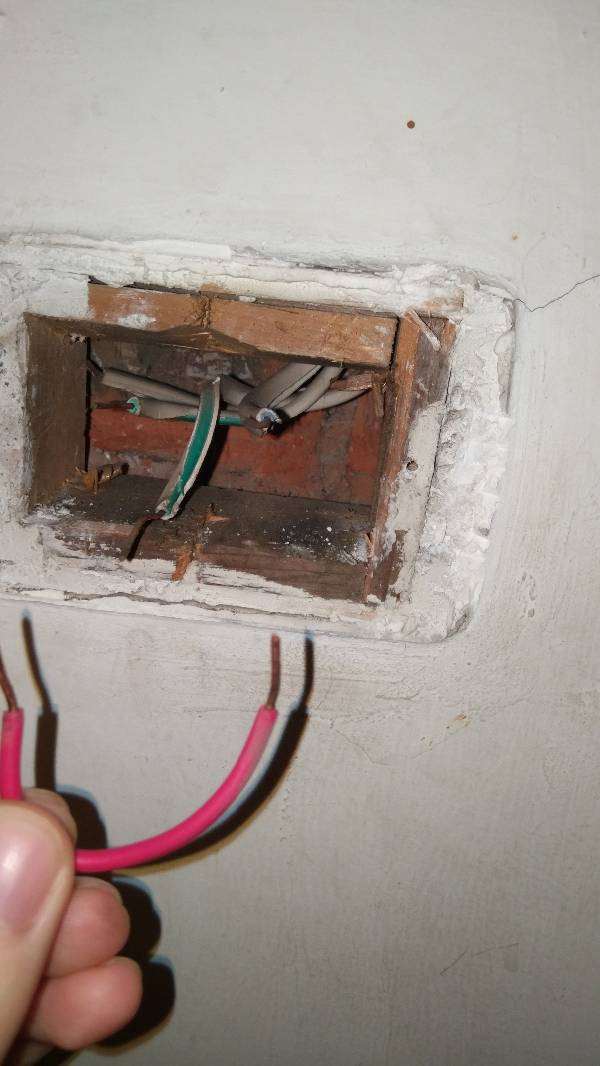

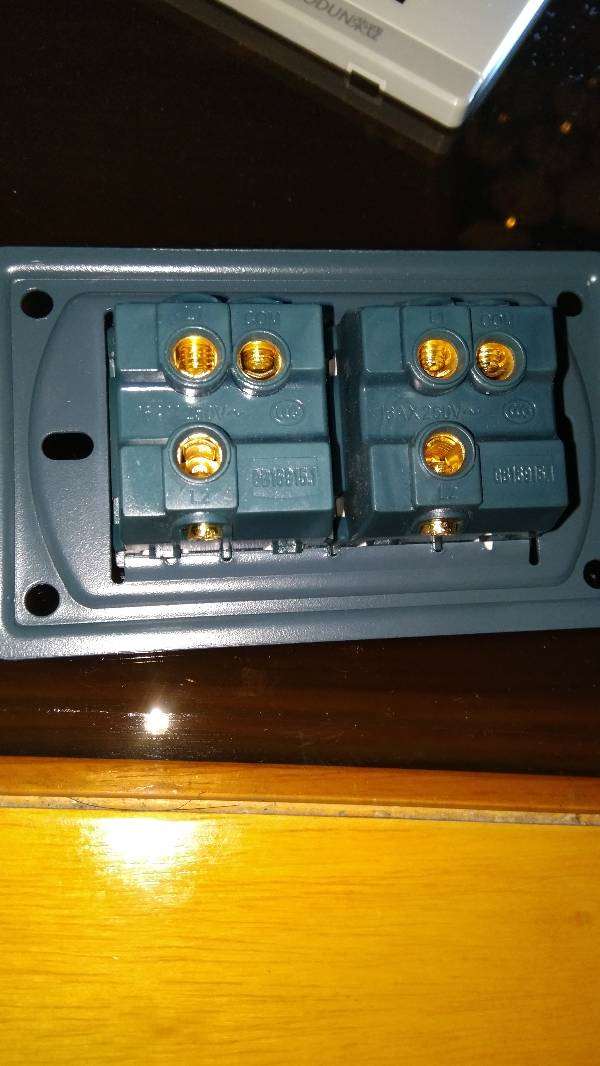

家里是一红两蓝共3根线。控制两个灯怎么连接。一个开关控制一个灯。共两个开关各控制一个灯。请图解。谢谢！...

家里是一红两蓝 共3根线。 控制两个灯怎么连接。
一个开关控制一个灯。共两个开关各控制一个灯。请图解。谢谢！



当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

双开单控开关怎么接线控制2个灯

双开单控是指一个开关面板上有2个开关，每个开关只有开或关控制一盏灯。

双联单控开关，一般用于一个房间里面有两组灯源的情况下。“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

扩展资料

1，“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

2“联”指的是同一个开关面板上有几个开关按钮，“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。

参考资料百度百科；双联单控开关

双开双控开关怎么接线？

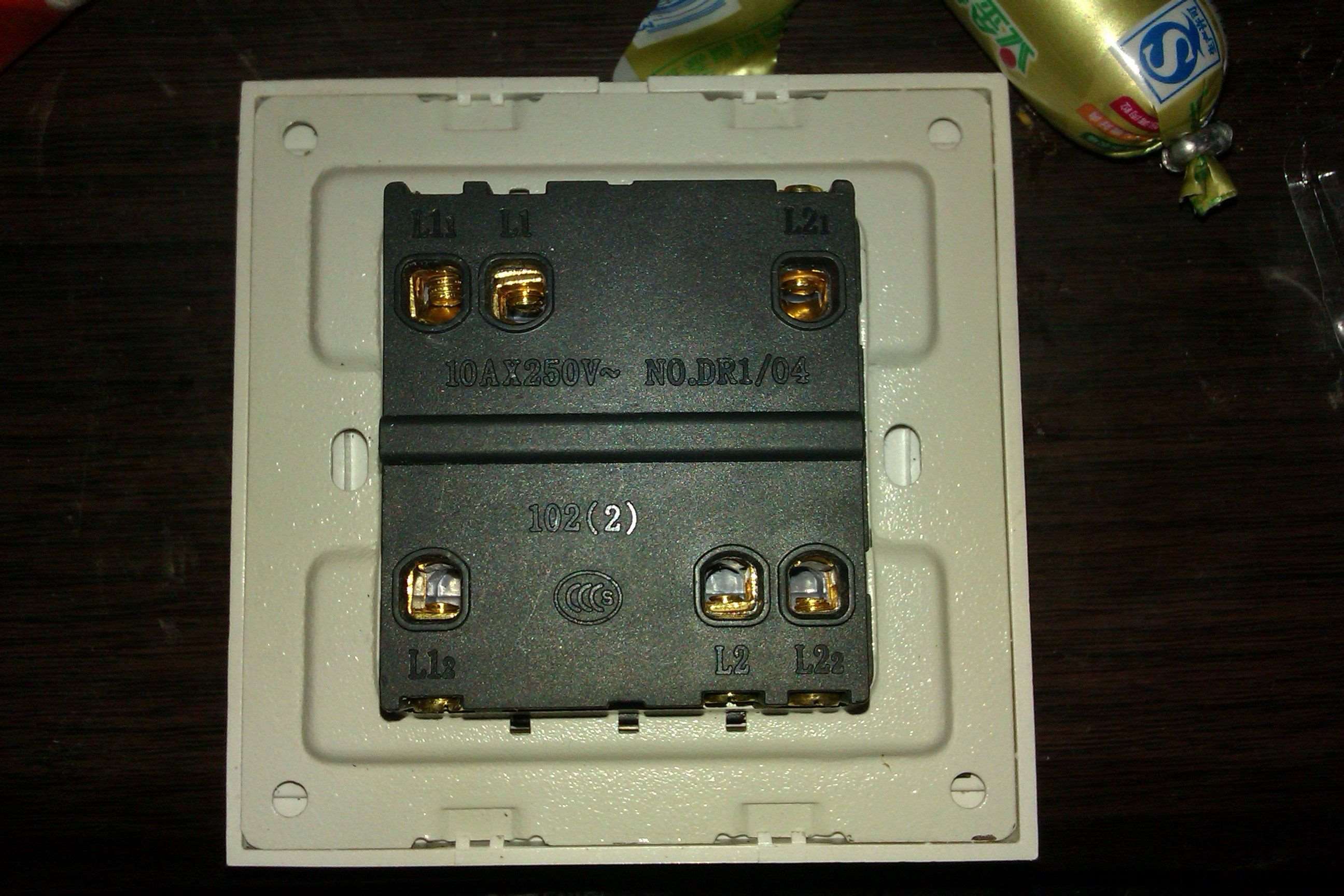

大神请教一下，我接的双开双控开关为什么总是短路呢，我说下你看接的对吗，两个开关分别说是A和B，两个盒内都有零线和火线和两两根灯控制线，分别是一个灯一根，把火线接到开关L11再串...

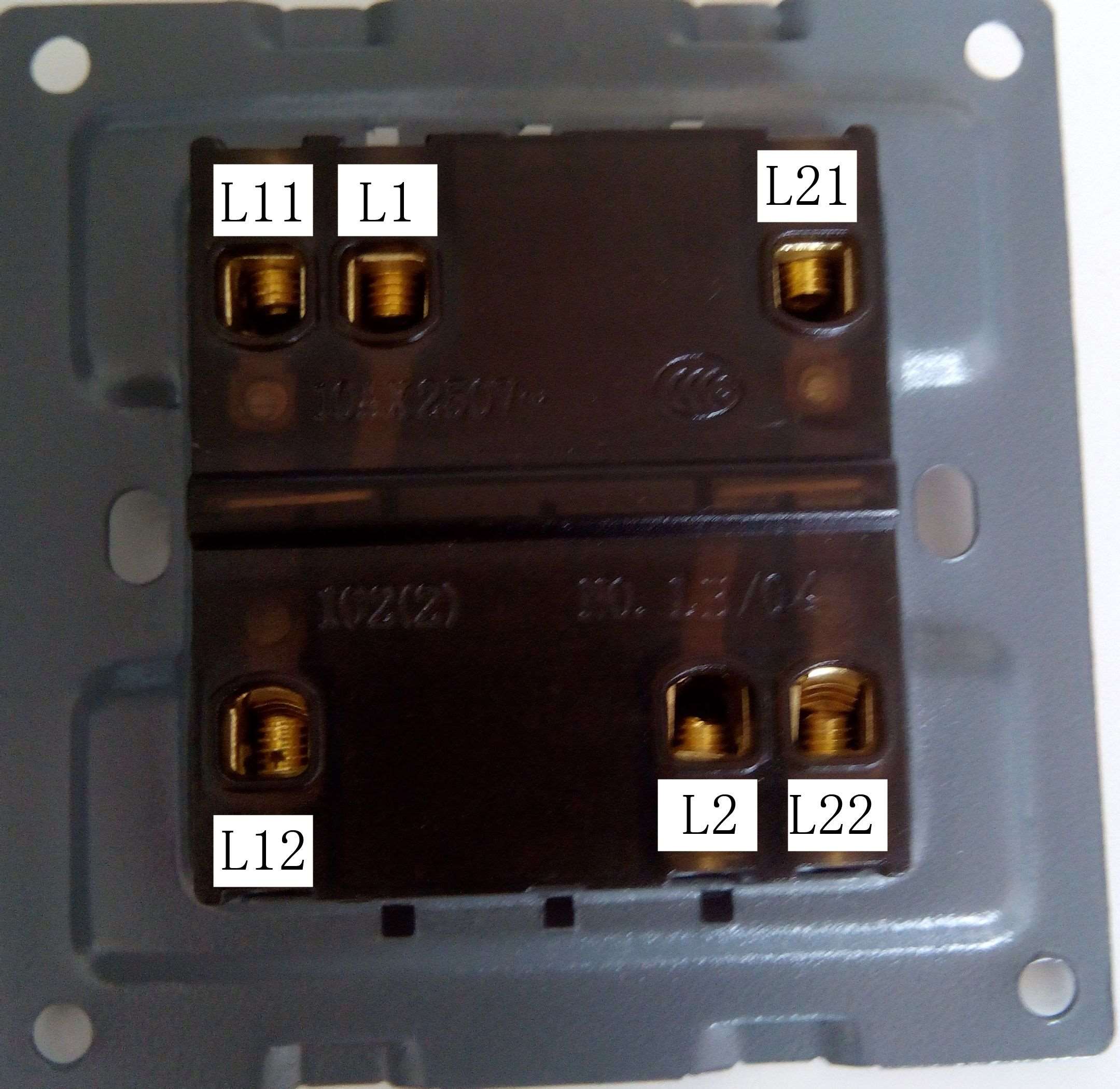

大神请教一下，我接的双开双控开关为什么总是短路呢，我说下你看接的对吗，两个开关分别说是A和B，两个盒内都有零线和火线和两两根灯控制线，分别是一个灯一根，把火线接到开关L11再串一根线到L21上，把零线接到L12上同样再串一根到L22上，L1L2分别接两根灯控线。这样可以吗？如果不行应该怎么接呢？急求啊……希望能快点回复下 展开

当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

双开单控开关怎么接线控制2个灯

所需材料：十字改锥、电线。

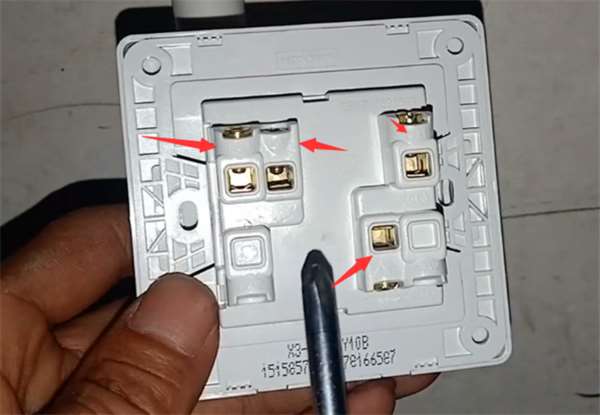

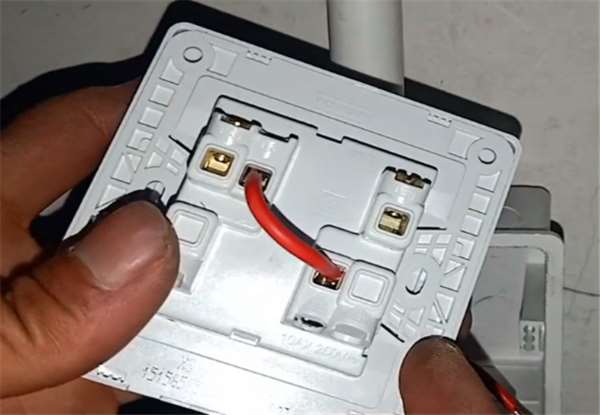

1、两开单控开关，后面四个孔分别是左上是L2 L1，右下是 L21 L11 。

2、要使得开关能控制两盏灯就需要分别走线，使用一个红色的电线首先将L21跟L11连接起来。

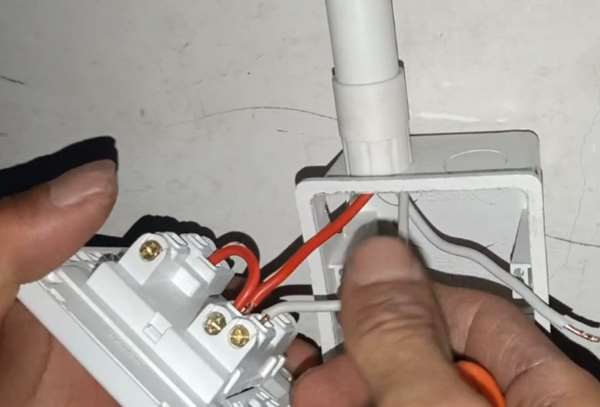

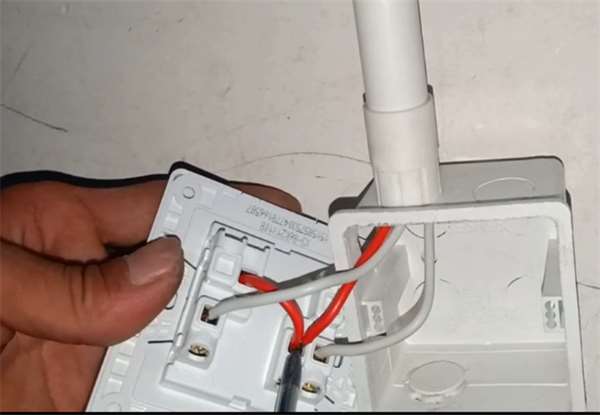

3、将线盒里的红色火线连接到L11。

4、将暗盒里的两个灯的零白色线分别接到L2跟L21。

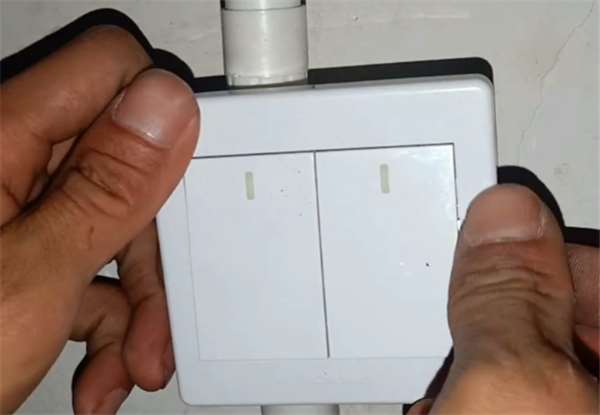

5、将接好线的两开单控开关固定到墙上。这样就能达到双开控制两盏灯的目的。

双开开关怎么接线图

当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

双开双控开关接线图

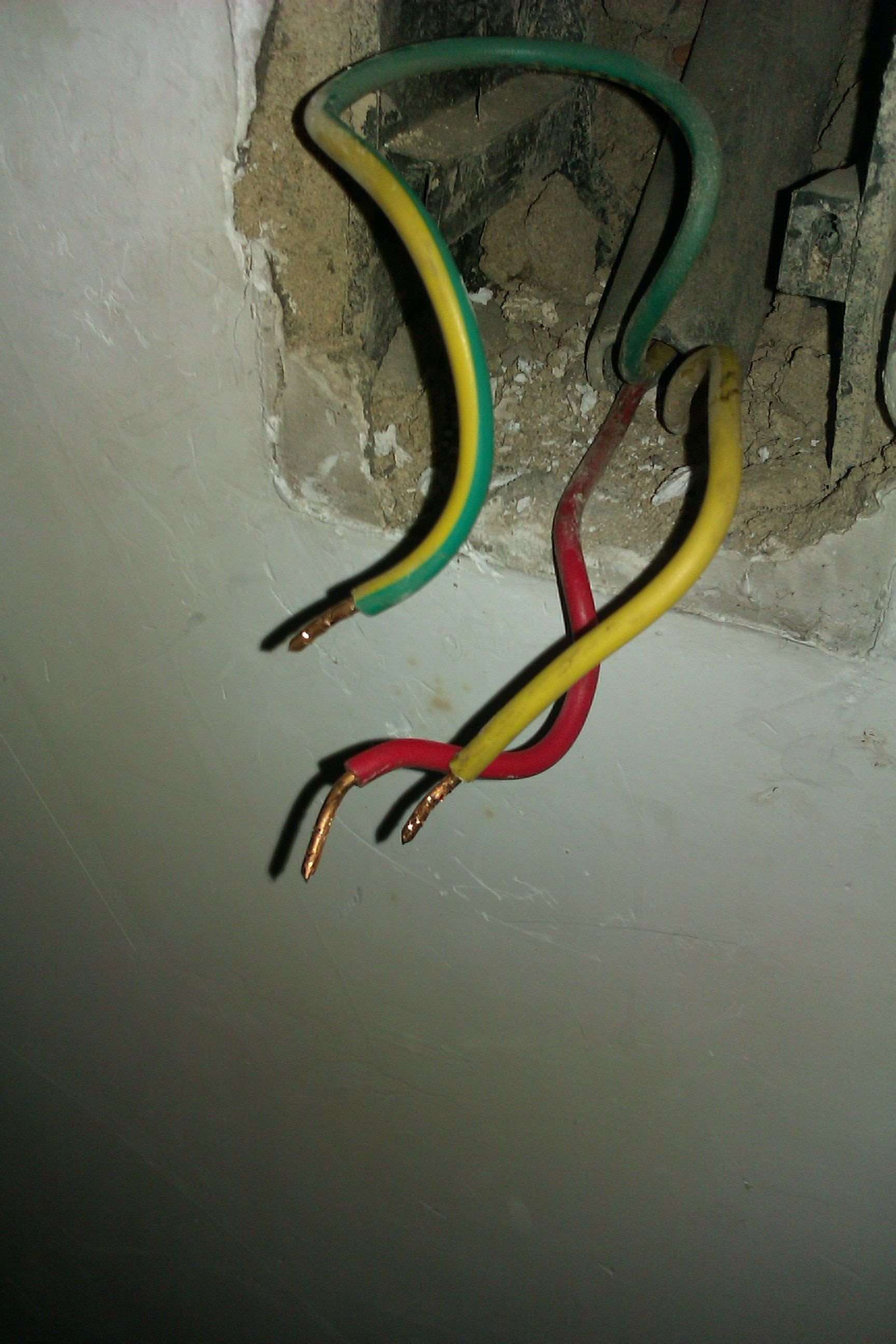

一个是开关背面一个是电线还有一个单独的电线想让两个灯各自一个开关一个是门灯一个是客厅灯...

一个是开关背面 一个是电线 还有一个单独的电线 想让两个灯各自一个开关 一个是门灯一个是客厅灯



当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

双开单控开关接线图怎么接？

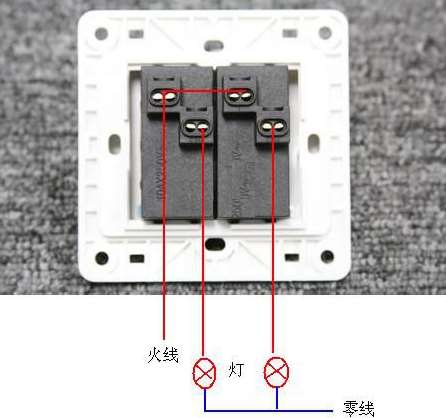

双开单控是指一个开关面板上有2个开关，每个开关只有开或关控制一盏灯。接线图如下

双联单控开关，一般用于一个房间里面有两组灯源的情况下。“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

扩展资料：

双开是指有2个独立开关，可以分别控制2个灯。开或关都在同一开关上。

双控是指2组这样的配合可以互不影响的控制1个灯。可任意在其中一个上实现开或关。

单开单控就是普通的开关，可用于普通房间、客厅、厨房、卫生间等进门处。

双开双控实用实质不是很强，建议单开双控，可用于卧室门口和床头组合成一组开头，这样在门口和床头都能控制灯的开、关，方便，或是有顶灯和壁灯需要做2组开关的话那就用双开双控，可实现任意控制。

双开双控和单开单控都是相对而言。就是在同一块面板上面有几个开关，一个开关叫单开；两个开关叫双开以此类推，还有3开，4开的。双控或者单控是针对每个开关上面的可控方法说的，一个开关是否单控还是双控，直接的方法就是看看开关背面有几个接线柱。一个开关上面有两个接线柱就是单控也就是一进一出；3个接线柱就是双控一进二出，可以多个地方控制一盏灯。

单控是指一盏灯只有一个开关。双控是指一盏灯有两个开关（可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯）。但是双控必须在当初布线的时候就设计好。如果布的是单控的线那你买了双控的开关也没法实现双控。不过双控的开关是可以当单控用的，就是有点浪费，因为同规格的双控开关会比单控贵一些。

单开，双开，三开所指的是一个开关面板上有几个开关。

一般卧室里用的都是双控的，客厅、厨房、卫生间、阳台、过道、玄关这些地方单控的就够了。双控更具人性化，极大的方便了步行不方便的人群。

参考资料：百度百科-双联单控开关

双开单控开关怎么接线？

com,l1,l2,都接什么一共有3根线，还有一根小红线...

com,l1,l2,都接什么一共有3根线，还有一根小红线



多的孔不接。

扩展

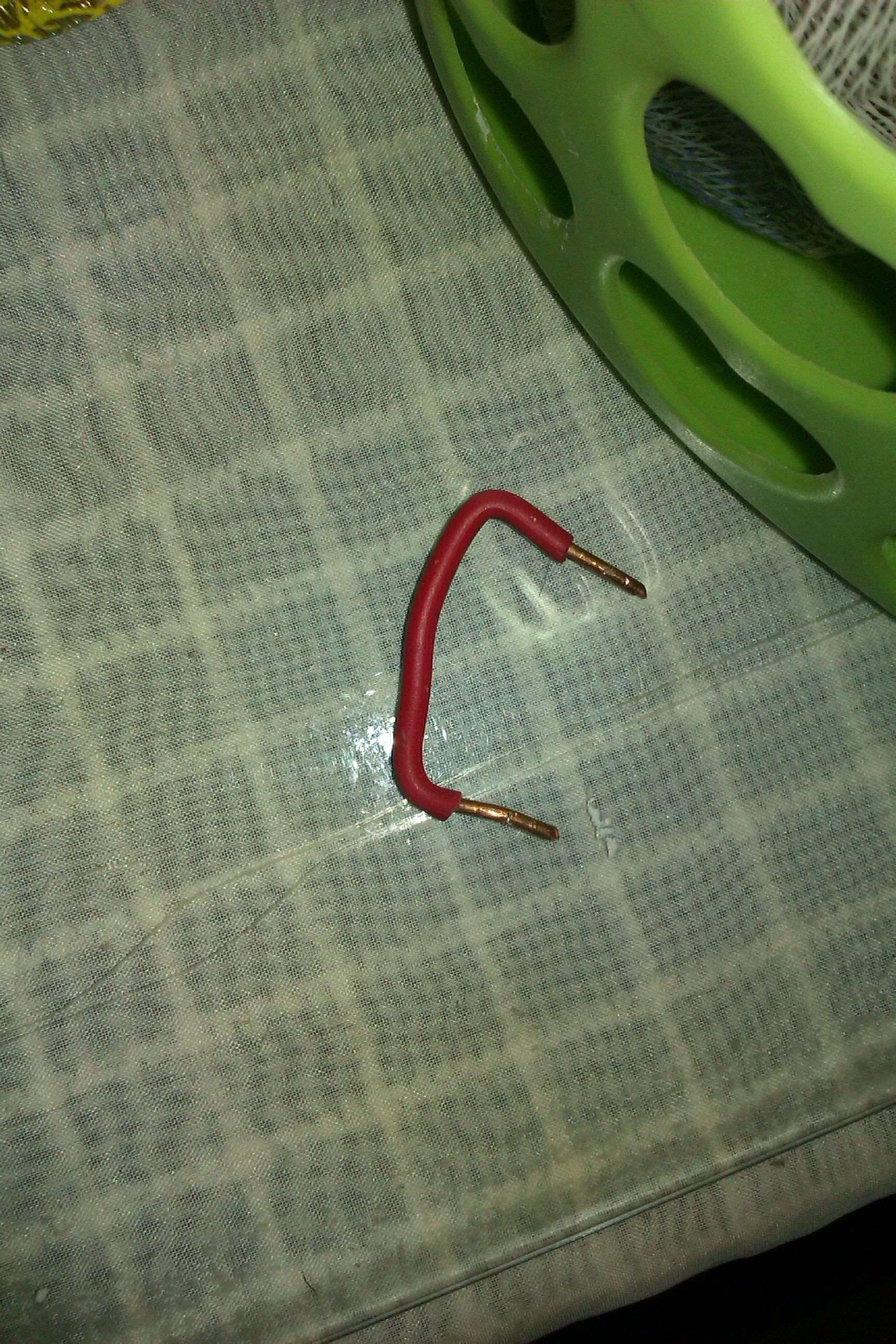

那根小红线怎么接？

补充

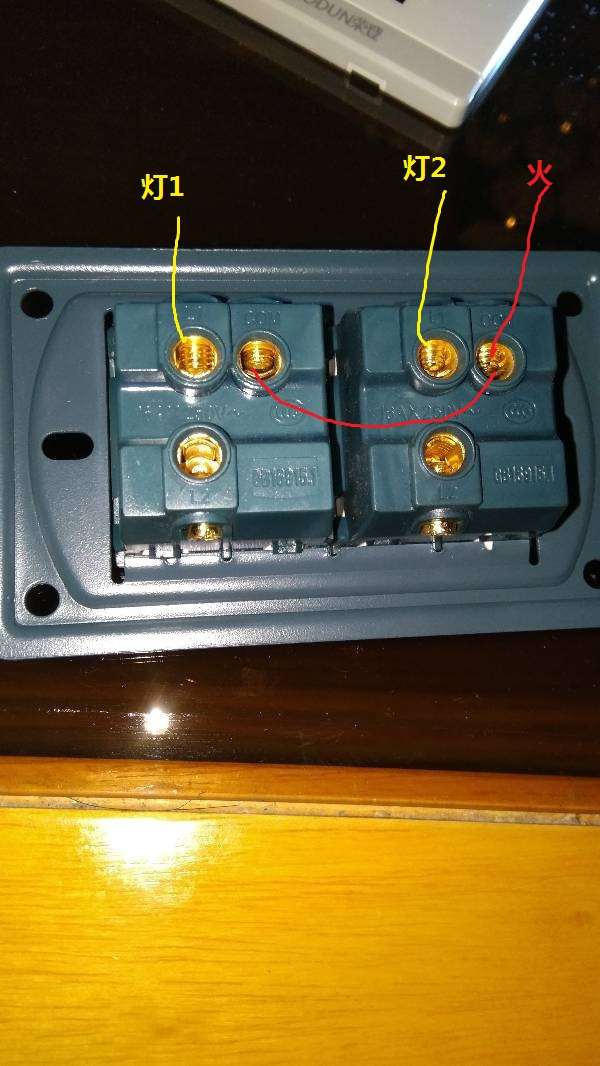

画的已经很形象l

双开单控和双开双控开关区别

双开单控和双开双控开关区别...

双开单控和双开双控开关区别

一、外观上的区别:

单控开关只有两个接线柱,双控开关有三个接线柱；

二、用法上的区别:

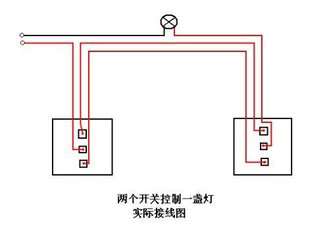

单控开关是指一个开关控制一盏灯,双控开关是指在两个不同的地方，控制同一盏灯的开闭，如客厅、楼梯等位置，使我们不必在关灯（入户门）之后，摸黑回卧室，非常方便。

扩展资料：

双控开关：

一个开关同时带常开、常闭两个触点(即为一对)。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

单控开关：

单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。如厨房使用单控单联的开关，一个开关控制一组照明灯光在客厅可能会安装三个射灯，那么可以用一个单控三联的开关来控制。

参考资料：单开双控-百度百科  双开双控-百度百科

双开单控开关接线图

单开双控是电器开关控制方法之一，有单开单控、单开双控，双开双控等之分。单刀双掷开关的两个作用：一是可以控制电源分别向两台设备输出。二是可以控制一台设备作不同的输出形式。
