时间继电器工作原理

时间继电器工作原理（详细的，最好有原理图的讲解）多谢...

时间继电器工作原理（详细的，最好有原理图的讲解）多谢

时间继电器是一种继电保护设备，其主要是利用电磁原理或机械原理实现延时控制电路。也可以说时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

标准频率脉冲发生器在指令信号作用后产生某一固定频率的脉冲，经分频器分频后得到所需的计数脉冲频率，将该计数脉冲送入十进制计数器进行进数，这样，每计一个脉冲就需要一定时间，例如送入计数器的计数脉冲频率是10Hz，则每计一个脉冲就需要0.1s。

扩展资料:

种类及特点:　

1.空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4～180s），但延时精确度低。

2.电磁式时间继电器延时时间短（0.3～1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3.电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高，延时范围宽（0.4～72h），但结构比较复杂，价格很贵。

4.电子式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。这种继电器精度高，体积小。

参考资料:百度百科 时间继电器

时间继电器的工作原理及接法

时间继电器的工作原理：时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

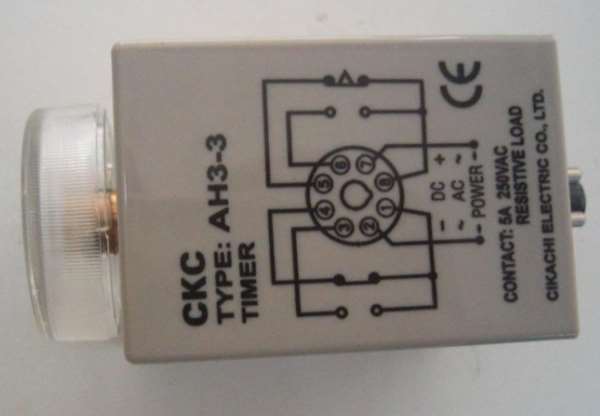

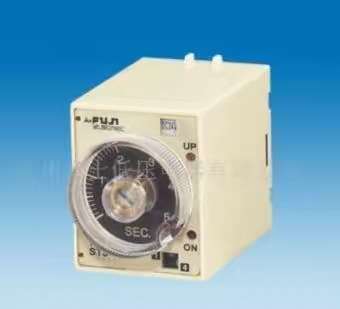

时间继电器接线图

1、控制接线：你把它看成直流继电器来考虑。3、7用来接12V控制电压；2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器的电工作，相当于我们平常电灯开关接通状态。

扩展资料

时间继电器种类：

1、空气阻尼式时间继电器：又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大(0.4~180s)，但延时精确度低。

2、电磁式时间继电器：延时时间短(0.3~1.6s)，但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器：原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高，延时范围宽(0.4~72h)，但结构比较复杂，价格很贵。

4、晶体管式时间继电器：又称为电子式时间继电器，它是利用延时电路来进行延时的。这种继电器精度高，体积小。

参考资料来源：百度百科-时间继电器

时间继电器的工作原理

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型和其他型等。早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。 　　凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器 　　目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。 　　随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"热过载继电器

时间继电器有:
(1),机械式,电子式.机械式主要是通过气囊阻尼空气来控制动做。
（2），电子式。电子式就是通过脉冲来控制触头工作。
它又分通电延时动作和断电延时动作。
通电延时动作是指时间继电器线圈开始通电就计时，到所设定的时间就触头动作。反之就是断电延时动作原理。
延时触头又分延时断开和延时闭合。
延时断开分常闭延时断开和常开延时断开。
延时闭合也分常闭和常开。
图形符号中的图弧开口方向就是延时后的动作方向。（我无法在此贴图）。
希望说明白了，并能帮上你。

时间继电器工作原理是什么？

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大（有0.4～60s和0.4～180s两种） ，它结构简单，但准确度较低。
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

简述时间继电器的工作原理

工作原理是：

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落，经过一段时间之后，火撒感下降到一定位置，便通过杠杆推动延时触点，是动断触点断开，动呵触点闭合。

接法如下：

第一、控制接线：你把它看成直流继电器来考虑。3、7用来接12V控制电压;2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。

第四、负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。

时间继电器的工作原理及接法是什么？

两个延时比较器，分别设定后，第一个开始工作，达到设定值后反转，在输出控制信号的同时触发第二个延时比较器，第二个达到设定值后，触发复位，进入下一个循环。

主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。

扩展资料：

一、时间继电器分类

按延时方式分类

根据其延时方式的不同，时间继电器又可分为通电延时型和断电延时型两种。

1、通电延时型时间继电器在获得输入信号后立即开始延时，需待延时完毕，其执行部分才输出信号以操纵控制电路；当输入信号消失后，继电器立即恢复到动作前的状态。

2、断电延时型时间继电器恰恰相反，当获得输入信号后，执行部分立即有输出信号；而在输入信号消失后，继电器却需要经过一定的延时，才能恢复到动作前的状态。

二、选用

1、延时方式的选择。时间继电器有通电延时或断电延时两种，应根据控制电路的要求选用。动作后复位时间要比固有动作时间长，以免产生误动作，甚至不延时，这在反复延时电路和操作频繁的场合，尤其重要。

2、类型选择。对延时精度要求不高的场合，一般采用价格较低的电磁式或空气阻尼式时问继电器；反之，对延时精度要求较高的场合，可采用电子式时间继电器。

3、线圈电压选择。根据控制电路电压选择时问继电器吸引线圈的电压。

4、电源参数变化的选择。在电源电压波动大的场合，采用空气阻尼式或电动式时间继电器比采用晶体管式好，而在电源频率波动大的场合，不宜采用电动式时间继电器，在温度变化较大处，则不宜采用空气阻尼式时间继电器。

参考资料来源：百度百科-时间继电器

双延时时间继电器工作原理

　　时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大（有0.4～60s和0.4～180s两种） ，它结构简单，但准确度较低。
　　工作原理：

　　当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出

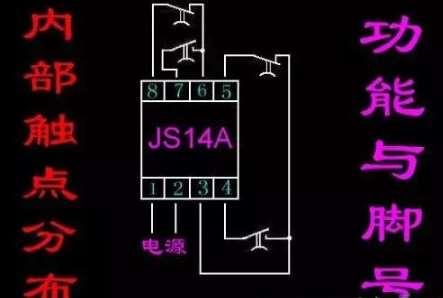

时间继电器的工作原理及接线图

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜。

当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

时间继电器的接线方法：

1、控制接线：把它看成直流继电器来考虑；

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定；

3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样；

4：负载接线：电源的零线或负极接用电器的零线或负极端；

5、工作原理：计时无效期间，相当于平常电灯开关断开状态。有效时，继电器动作，用电器得电工作，相当于平常电灯开关接通状态。

扩展资料

时间继电器的作用

时间继电器广泛应用于遥控、通讯、自动控制等电子设备中，是最主要的控制元件之一。时间继电器主要有有空气阻尼型、电动型和电子型等种类。

目前常用的时间继电器是大规模集成的时间继电器。时间继电器在生产设备中运用也别广泛，它能精准的把握住时间的分寸，将产品的精度和性能提高很多。

时间继电器有自动监控的作用，将时间继电器和其他的设备放在一起，可以组成程序空间路线，实现设备的自动化运行。很多智能产品都用到了时间继电器这个设备

参考资料来源：百度百科-时间继电器

时间继电器延时功能的工作原理及接线方法？

什么得电吸合什么失电吸合，不知道什么意思，还有那些图标是什么意思...

什么得电吸合什么失电吸合，不知道什么意思，还有那些图标是什么意思

一、继电器的工作原理和特性 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。.
二、继电器主要产品技术参数1、额定工作电压 是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。2、直流电阻 是指继电器中线圈的直流电阻，可以通过万能表测量。3、吸合电流 是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。4、释放电流 是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。5、触点切换电压和电流 是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试1、测触点电阻 用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。2、测线圈电阻 可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。3、测量吸合电压和吸合电流 找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。4、测量释放电压和释放电流 也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
五、继电器的选用1.先了解必要的条件：①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。

时间继电器的工作原理

时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
