可控硅的工作原理和主要作用

一、可控硅的工作原理：

1、双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。

2、双向可控硅除了其中一个电极G仍叫做控制极外，另外两个电极通常却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的符号也和普通可控硅不同，是把两个可控硅反接在一起画成的，它的型号，在我国一般用“3CTS”或“KS”表示。

3、用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按T1、T2、G的顾序从左至右排列(观察时，电极引脚向下，面对标有字符的一面)。市场上最常见的几种塑封外形结构双向可控硅的外形及电极引脚排列就可以工作。

二、主要作用：

1、普通晶闸管最基本的用途就是可控整流。以最简单的单相半波可控整流电路为例，在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通。

2、通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ。

3、α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。

扩展资料：

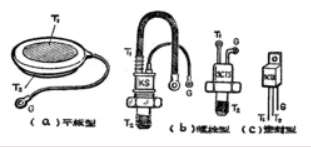

1、可控硅从外形上分主要有螺旋式、平板式和平底式三种，螺旋式的应用较多。可控硅有三个电极---阳极（A）阴极（C）和控制极（G）。它有管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结。

2、可控硅和只有一个PN结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。

3、在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。电流容量达几百安培以至上千安培的可控硅元件。

4、一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

参考资料：百度百科-可控硅

双向可控硅电路工作原理求解释……

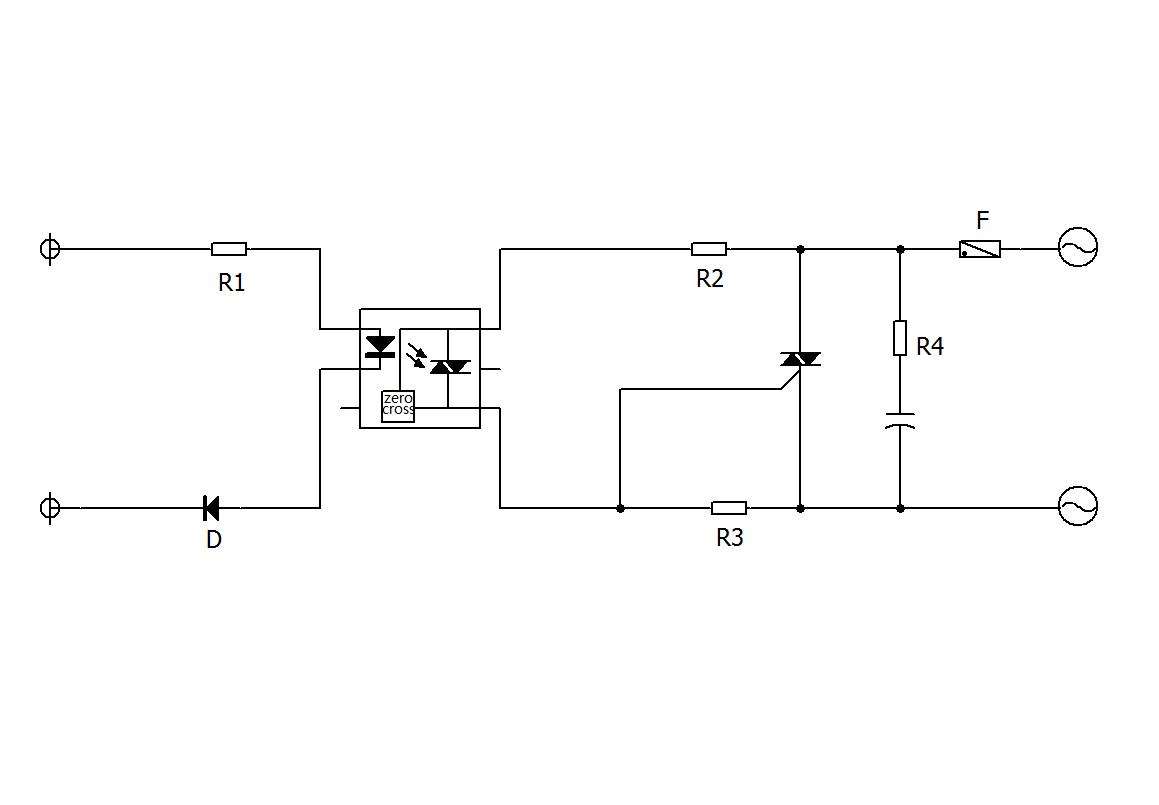

如题，电路图如下，双向可控硅是如何工作的？使用的光耦是带有过零触发功能的，双向可控硅的触发电流是怎么得到的呢？是过零电压经过R2和R3提供的电流？...

如题，电路图如下，双向可控硅是如何工作的？使用的光耦是带有过零触发功能的，双向可控硅的触发电流是怎么得到的呢？是过零电压经过R2和R3提供的电流？

你看一下双硅的等效图就会明白的 双硅跟单硅不同 控制极加的是一个交流触发电压 触发电压来自于R2和R3的分压后 经光耦控制可控硅的导通 从而控制负载工作还是停止 在这里光耦只是起到一个无触点开关的作用 即便去掉光耦 负载也能够工作 只是停止不了 所以光耦在这里就相当于电灯的一个开关 通过调整触发脉冲频率来控制可控硅的导通角 达到控制可控硅输出电压的目的

双向可控硅电路工作原理。

使用的光耦是带有过零触发功能的，双向可控硅的触发电流是怎么得到的呢？是过零电压经过R2和R3提供的电流？...

使用的光耦是带有过零触发功能的，双向可控硅的触发电流是怎么得到的呢？是过零电压经过R2和R3提供的电流？

以过零触发电路作为驱动模块

1、以过零触发电路作为直流调速功率放大电路的驱动模块，该模块采用光耦合隔离技术，具有结构简单，稳定性好，驱动能力强，功耗低的特点，但只能在触发信号的控制下在高压侧产生栅极驱动电压．驱动电压驱动双向可控硅通过控制触发脉冲的触发角的大小，从而实现对直流电机的调速控制。

2、双硅跟单硅不同 控制极加的是一个交流触发电压 触发电压来自于R2和R3的分压后 经光耦控制可控硅的导通 从而控制负载工作还是停止 在这里光耦只是起到一个无触点开关的作用 即便去掉光耦 负载也能够工作 只是停止不了 所以光耦在这里就相当于电灯的一个开关 通过调整触发脉冲频率来控制可控硅的导通角

双向晶闸管的工作原理？

　　双向晶闸管是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，其结构如图所示。双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极。
　　双向晶闸管与单向晶闸管一样，也具有触发控制特性。不过，它的触发控制特性与单向晶闸管有很大的不同，这就是无论在阳极和阴极间接入何种极性的电压，只要在它的控制极上加上一个触发脉冲，也不管这个脉冲是什么极性的,都可以使双向晶闸管导通。
　　由于双向晶闸管在阳、阴极间接任何极性的工作电压都可以实现触发控制，因此双向晶闸管的主电极也就没有阳极、阴极之分，通常把这两个主电极称为T1电极和T2电极，将接在P型半导体材料上的主电极称为T1电极，将接在N型半导体材料上的电极称为T2电极。
　　由于双向晶闸管的两个主电极没有正负之分，所以它的参数中也就没有正向峰值电压与反向峰值电压之分，而只用一个最大峰值电压，双向晶闸管的其他参数则和单向晶闸管相同。
　　尽管从形式上可将双向晶闸管看成两只普通晶闸管的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向晶闸管一般采用塑料封装，有的还带散热板。大功率双向晶闸管大多采用RD91型封装。
　　1、判定T1极
　　由图可见，G极与T2极靠近，距T1极较远。因此，G—T2之间的正、反向电阻都很小。在用 RXl档测任意两脚之间的电阻时，只有在G-T2之间呈现低阻，正、反向电阻仅几十欧，而T1-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T1极。另外，采用TO—220封装的双向晶闸管，T1极通常与小散热板连通，据此亦可确定T1极。
　　2、区分G极和T2极
　　(1) 找出T1极之后，首先 假定剩下两脚中某一脚为T2极，另一脚为G极。
　　(2) 把黑表笔接T2极，红表笔接T1极，电阻为无穷大。接着用红表笔尖把T1与G短路，给 G极加上负触发信号，电阻值应为十欧左右，证明管子已经导通，导通方向为T2一T1。再将红表笔尖与G极脱开(但仍接T1)，若电阻值 保持不变，证明管子在触发之后能维持导通状态。
　　(3) 把红表笔接T2极，黑表笔接T1极，然后使T1与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经 触发后，在T1一T2方向上也能维持导通状态，因此具有双向触发性质。由此证明上述假定正确。否则是假定与实际不符，需再作出假定，重复以上测量。显见， 在识别G、T2，的过程中，也就检查了双向晶闸管的触发能力。如果按哪种假定去测量，都不能使双向晶闸管触发导通，证明管于巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A及3A以上的管子，应选RXl档，否则难以维持导通状态。

双向可控硅的工作原理是，可等效两只同型号的单向...

串联在调压电路中实现其可控硅交流调压的。这里什么叫交流调压？...

串联在调压电路中实现其可控硅交流调压的。这里什么叫交流调压？

一、双向可控硅交流调压原理

　 一只双向可控硅的工作原理，可等效两只同型号的单向可控硅互相反向并联，然后串联在调压电路中实现其可控硅交流调压的。为50Hz交流电的电压波形。在0～a′时间内，SCR1因控制极G无正脉冲信号而正向阻断，而SCR2则反向不导通。在a′～?π时间内，SCR1控制极G受触发脉冲触发而导通.

　将可控硅在正向阳极电压作用下不导通的范围称为控制角，用字母a表示，而导通范围称为导通角，用字母θ表示。显然控制角a的大小，可改变正负半周波形切割面积的大小。当a越小被切割的波形面积越小，输出交流电压的平均值越大。相反，当a角越大，被切割的波形面积越大，输出交流电压的平均值越小。

　 二、单向可控硅交流调压原理

　50Hz交流电压通过四个二极管组成的单向器，将50Hz正负半波变换为相对应时刻的单向电压，再用一只单向可控硅来实现交流调压。

　 可控硅的工作电流就等于I，在实际应用中SCR的工作电流一般取1～1．5I。由于采用了单向器，所以SCR不承受反向电压，为了防止单向器二极管击穿短路而损坏可控硅，实际应用时SCR反向工作电压仍应取≥400V。

求双向可控硅与二极管一起的工作原理

应该是指双向二极管吧？
在双向可控硅应用电路中，其控制端电路加有双向二极管的，其作用是将驱动电压设了一道门槛，驱动电压必须高于双向二极管的导通电压的才可使双向可控硅导通。这种情况适用于类似于照明灯的调光、发热体加热等电路，因为低到如10V、20V这样的电压对额定电压为220V照明灯及加热器等电器负载来说没有多大意义，灯光亮度如萤火则干脆不让它亮。
拙见仅供参考！

可控硅的触发电路的原理

双向可控硅触发电路工作原理：

　　1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成

　　当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。

　　由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。

　　由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化

　　2,触发导通

　　在控制极G上加入正向电压时，因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。在可控硅的内部正反馈作用的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。

双向触发二极管db3 工作原理

双向触发二极管（DIAC）属三层结构，具有对称性的二端半导体器件。常用来触发双向可控硅 ，在电路中作过压保护等用途。

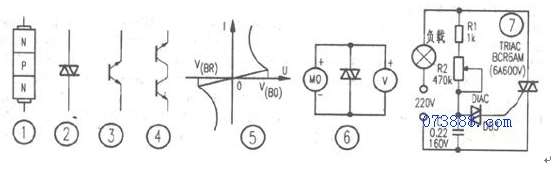

图1是它的构造示意图。图2、图3分别是它的符号及等效电路，可等效于基极开路、发射极与集电极对称的NPN型晶体管。因此完全可用二只NPN晶体管如图4连接来替代。

双向触发二极管正、反向伏安特性几乎完全对称（见图5）。当器件两端所加电压U低于正向转折电压V（B0）时，器件呈高阻态。当U>V(B0)时，管子击穿导通进入负阻区。同样当U大于反向转折电压V（BR）时，管子同样能进入负阻区。转折电压的对称性用△V（B）表示。△V（B）=V（B0）-V（BR）。一般△V（B）应小于2伏。双向触发二极管的正向转折电压值一般有三个等级：20-60V、100-150V、200-250V。由于转折电压都大于20V，可以用万用表电阻挡正反向测双向二极管，表针均应不动（RX10k),但还不能完全确定它就是好的。检测它的好坏，并能提供大于250V的直流电压的电源，检测时通过管子的电流不要大于是5mA。用晶体管耐压测试器检测十分方便。如没有，可用兆欧表按图6所示进行测量（正、反各一次），电压大的一次V（BR）。例如：测一只DB3型二极管，第一次为27.5V，反向后再测为28V，则△V（B）=V（B0）-V（BR）=28V-27.5V=0.5V<2V,表明该管对称性很好。

图7是双向触发二极管与双向可控硅等元件构成的台灯调光电路。通过调节电位器R2，可以改变双向可控硅的导通角，从而改变通过灯泡的电流（平均值）实现连续调光。如果将灯泡换电熨斗、电热褥还可实现连续调温。

该电路在双向可控硅加散热器的情况下，可控负载功率可达500W，各元件参数见图所标注。
